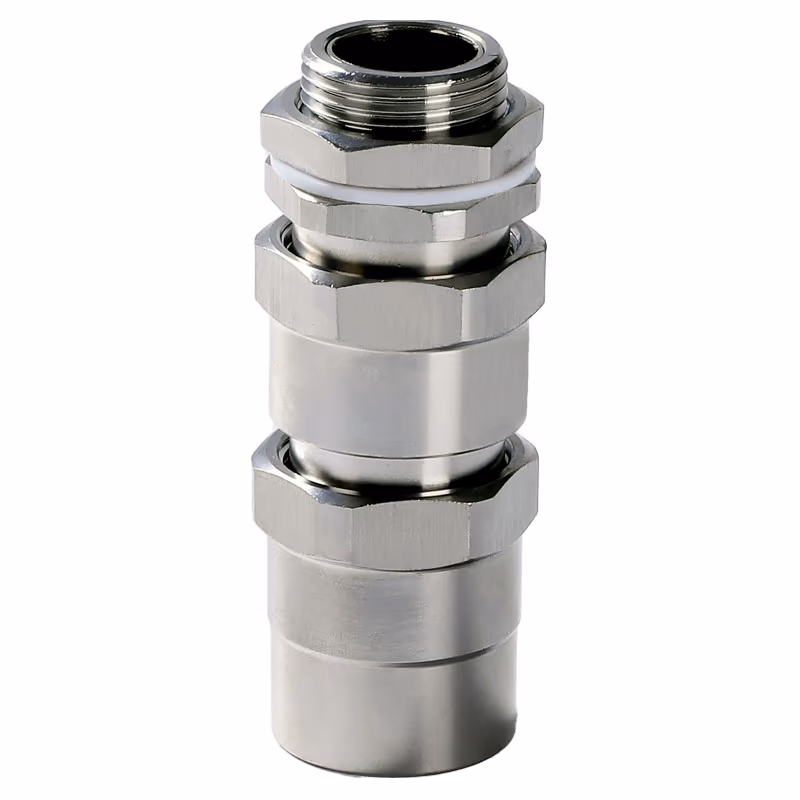

غلاف الكابل المقاوم للانفجار BDM-VIII-I

『 انقر هنا لتنزيل ملف PDF الخاص بالمنتج: غلاف الكابل المضاد للانفجار BDM』

المعلمة التقنية

غدة كابل مقاوم للانفجار BDM

BDM - معلمات وملامح النوع الثامن - I

مصنوع من الفولاذ الكربوني عالي الجودة أو النحاس الأصفر أو الفولاذ المقاوم للصدأ، ويتميز جهاز تثبيت كابل الإزاحة بأداء قوي مقاوم للماء، كما أن صندوق التعبئة له هيكل مانع للتسرب من طبقة واحدة، وهو مناسب لإدخال الكابل المدرع.

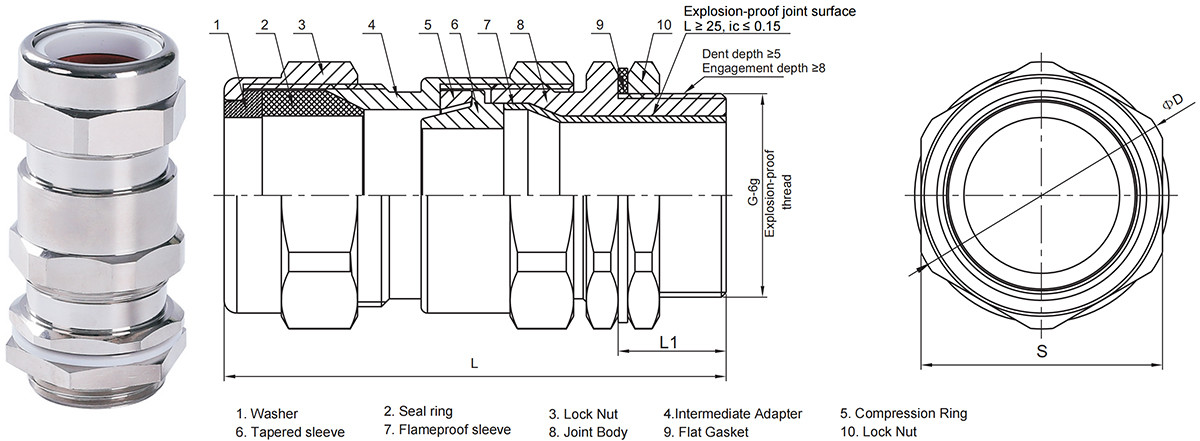

أبعاد تركيب غدة الكابلات المقاومة للانفجار BDM-VIII-I أبعاد التركيب (2)

حجم الخيط			القطر الخارجي الأقصى للكابل (الخط الصادر)	القطر الخارجي للكابل (الخط الوارد)	طول الخيط	الطول (L)	الحافة المقابلة/القطر الخارجي الأقصى S （φ φ）
إمبراطوري	أمريكي	متري
G 1/2	NPT 1/2	M20 × 1.5.5	12	9~14	15	79	27/30
G 3/4S	NPT 3/4S	M25x1.5S	18			80	34/37
G 3/4	NPT 3/4	M25 × 1.5.5		14~19
G 1S	NPT 1S	M32x1.5S	21	14~20	17	81	38/42
G 1	معاهدة عدم انتشار الأسلحة النووية 1	M32x1.5 بوصة M32x1.5		19~24			28/42
G 1 1/4	NPT 1 1/4 1	M40 × 1.5.5	27	25~30			48/54
G 1 1/2 1S	NPT 1 1/2S	M50x1.5S	37	31~36		84	55/61
G 1 1/2	NPT 1 1/2	M50 × 1.5.5		35~39
G 2S	NPT 2S	M63x1.5S	46	39~45	19	87	68/74
G 2	NPT 2	M63 × 1.5.5		42~50
G 2 1/2 2S	NPT 2 1/2S	M75x1.5S	57	48~56	24	102	85/94
G 2 1/2	NPT 2 1/2	M75 × 1.5.5		56~65
G 3S	NPT 3S	M90x1.5S	72	51~65	26	105	100/110
G 3	NPT 3	M90 × 1.5.5		64~75
G 4S	NPT 4S	M115x2S	90	74~84	28	110	125/135
G 4	NPT 4	M115x2		87~98

علامة مقاومة للانفجار	درجة الحماية
Ex eb Ib IIC Gb Ex tb IIIC T80℃ Db	IP66

ملاحظة: 1. المنتج مصنوع من البلاستيك الهندسي. 2. يمكن تخصيص مواصفات الخيط الأخرى.

ميزات المنتج

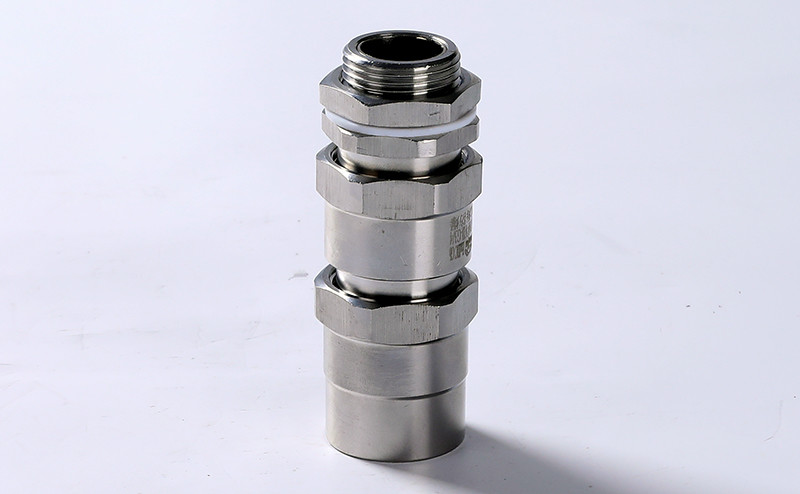

غدة الكابلات المقاومة للانفجار BDM-VIIIi-8

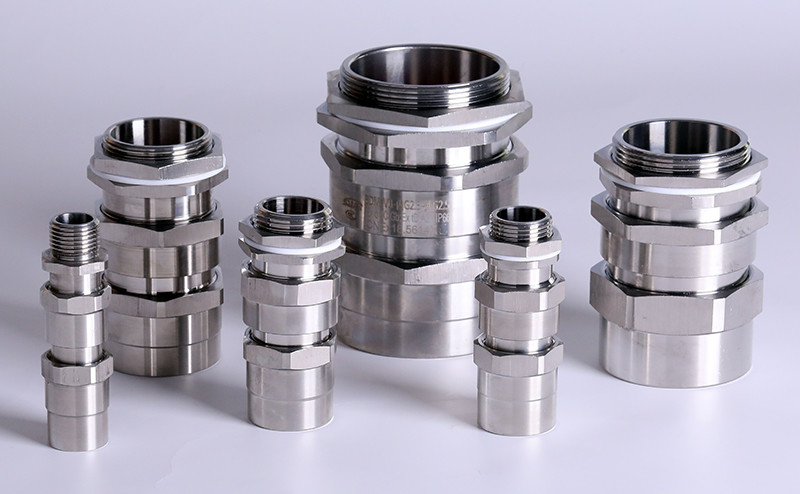

غدة كابل مقاوم للانفجار BDM عائلة بورتريه-1

النطاق المطبق

1. ينطبق على الأماكن في المنطقة 1 والمنطقة 2 من بيئة الغازات القابلة للانفجار;

2. ينطبق على الأماكن في المنطقة 21 و22 من بيئة الغبار القابل للاحتراق;

3. مناسب لبيئة الغازات المتفجرة IIA و IIB و IIC;

4. تنطبق على مجموعة درجات الحرارة T1-T6;

5. يستخدم على نطاق واسع لتثبيت الكابلات وإغلاقها في أماكن البيئة الخطرة مثل استغلال البترول وتكرير النفط والصناعات الكيماوية ومحطة الغاز، إلخ.
