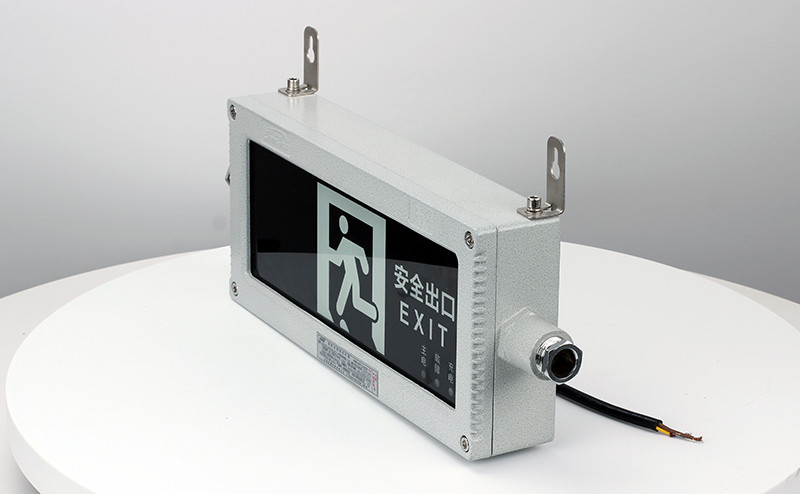

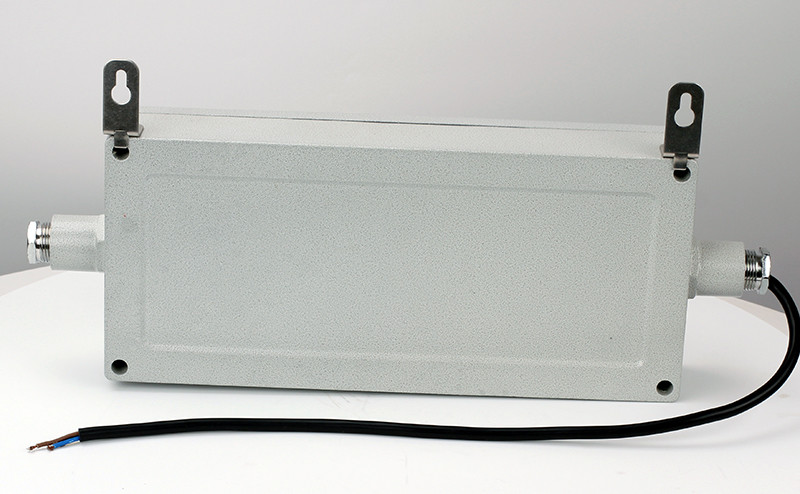

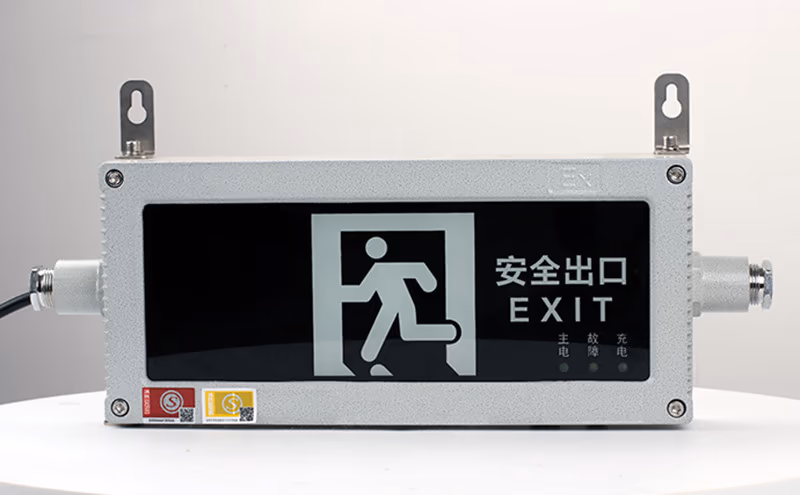

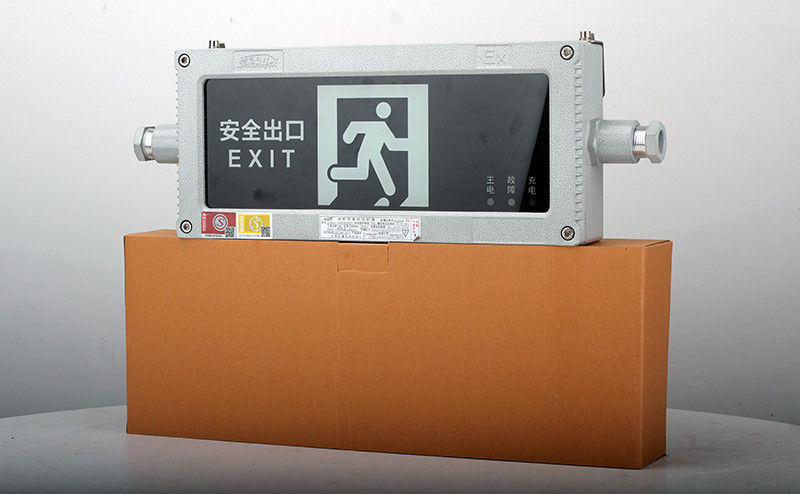

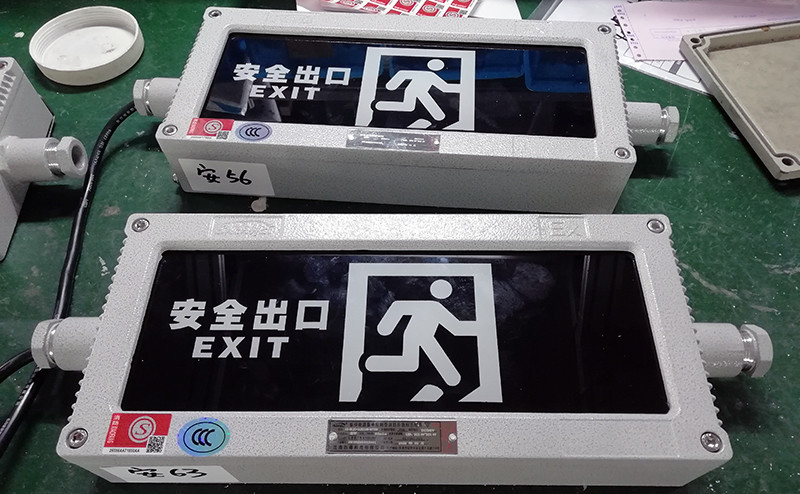

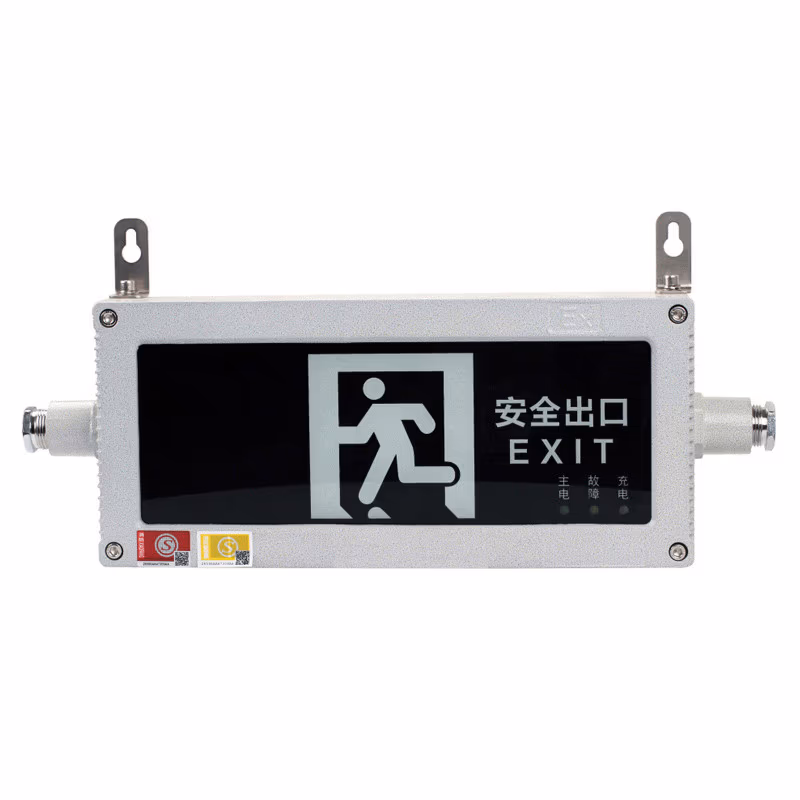

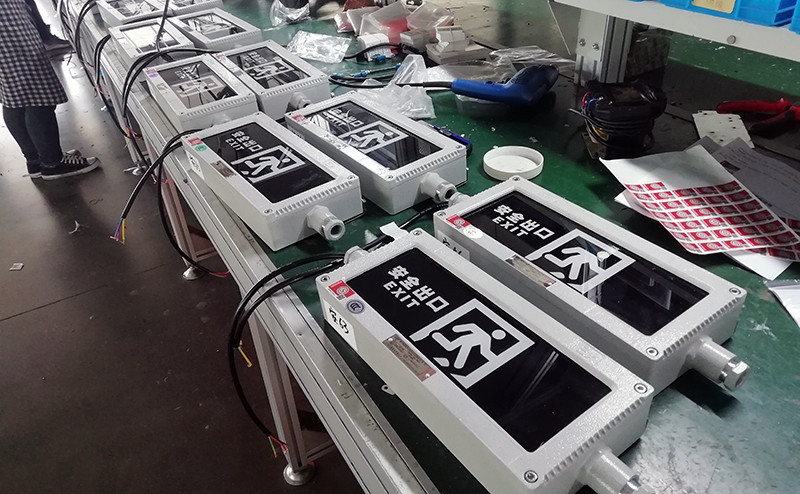

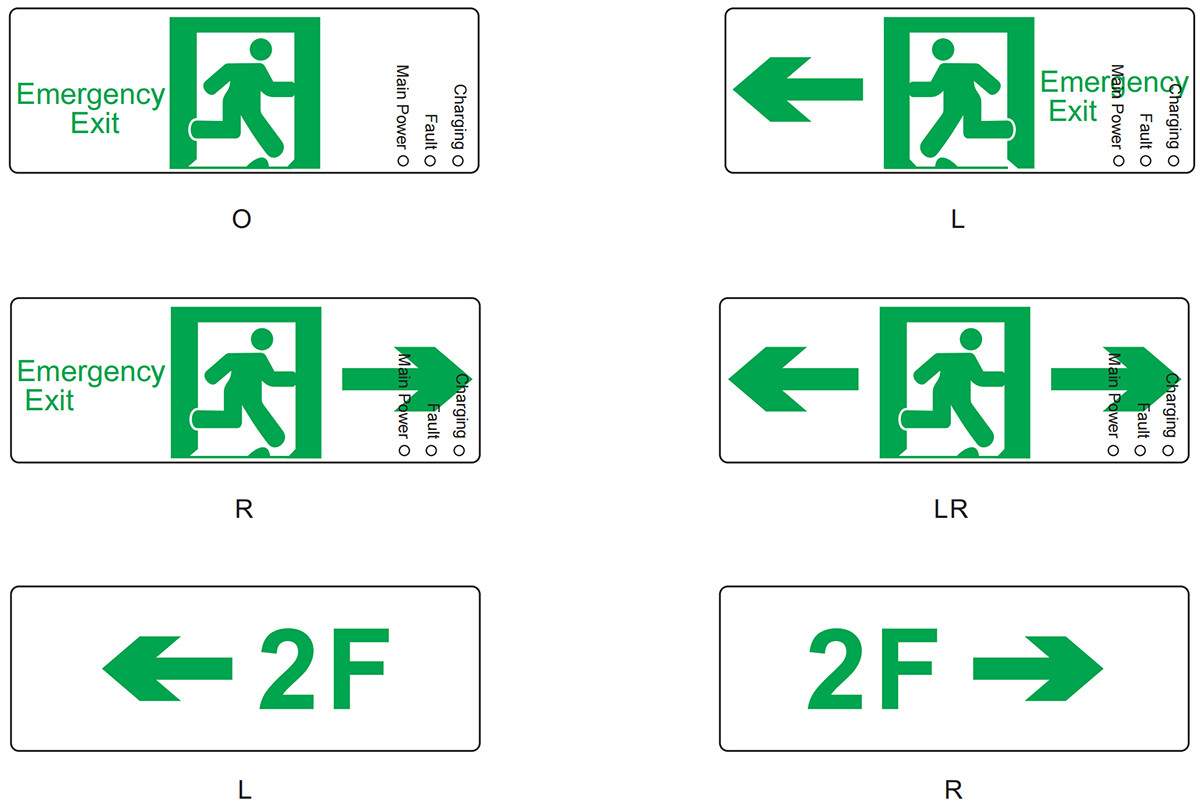

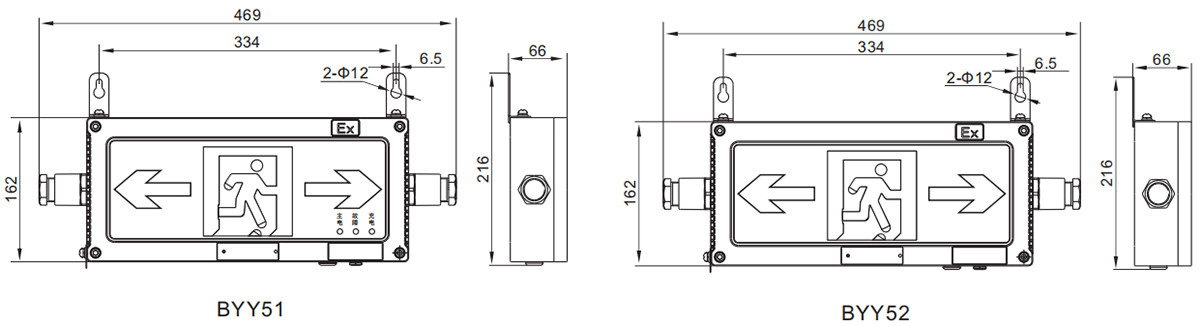

مصباح خروج مقاوم للانفجار BYY51

SH-C-XF80 وحدة التحكم في الإضاءة الطارئة

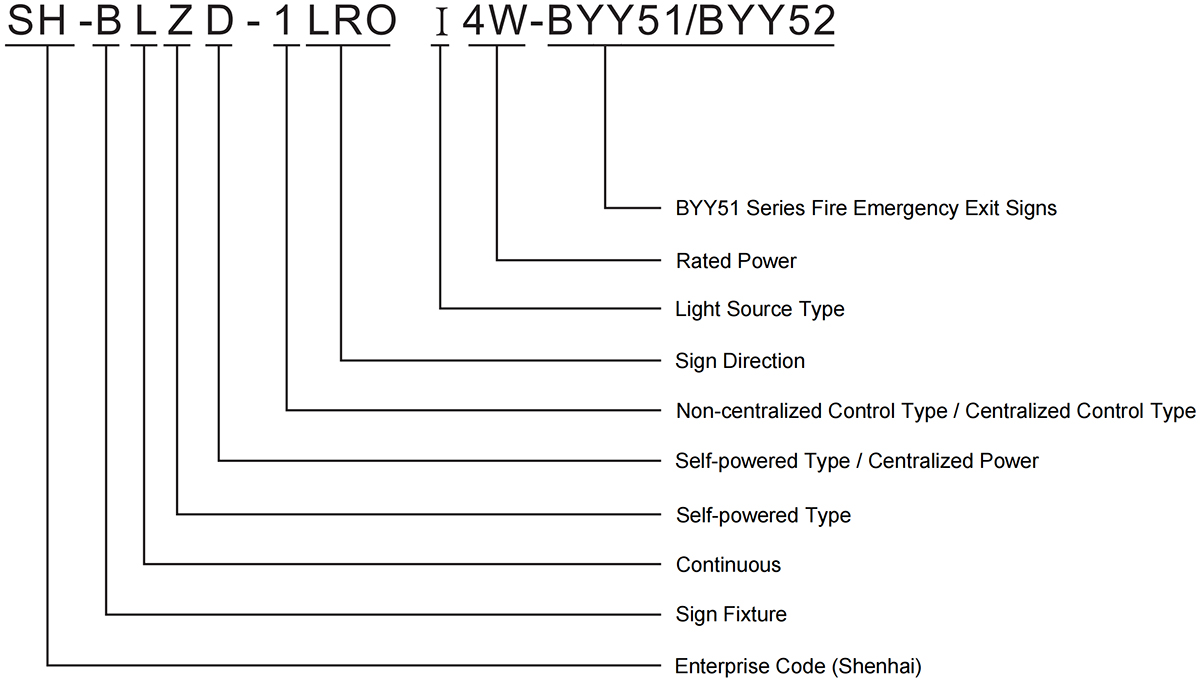

معنى النموذج

معيار التنفيذ

GB 17945、GB 51309

المعلمة التقنية

نموذج المنتج	SH-C-XF80
الأبعاد (العرض × العمق × الارتفاع)	600 مم × 600 مم × 1830 مم
مزود الطاقة	AC 96-276V 50Hz (مصدر طاقة للحماية من الحرائق)
البطارية	12 أمبير ساعة 1 خلية
واجهة الاتصال	CAN × قناة واحدة، RS485 × قناة واحدة، اتصال نشط × قناة واحدة	CAN، USB، RS232، RS485، RJ45
قدرة التواصل الشبكي	قناة ناقل CAN واحدة. تربط كل قناة ما يصل إلى 32 جهازًا قابلاً للعنونة	ناقل CAN رباعي القنوات. تتصل كل قناة بـ 32 جهازًا قابلاً للعنونة.
طريقة تحميل الاتصال	اتصال R-BUS + مصدر طاقة مزدوج غير مستقطب
مسافة الشبكة	مسافة تصميم الحافلة تصل إلى 1000 متر؛ يوصى باستخدام مكررات الألياف البصرية أو CAN للمسافات التي تزيد عن 1000 متر
وقت الاستعداد	>180 دقيقة
طابعة	طابعة حرارية (يوفرها العميل)
جهاز العرض	شاشة لمس صناعية مقاس 8 بوصات
طريقة التثبيت	عمودي
بيئة التشغيل	درجة الحرارة: من -20 درجة مئوية إلى 55 درجة مئوية، الرطوبة النسبية: <95% RH (بدون تكاثف)

ميزات المنتج

1. يراقب تلقائيًا الحالة التشغيلية لمعدات النظام وتركيبات الإضاءة الطارئة، ويتميز بوظائف الفحص السنوي والشهري؛;

2. توفر الطاقة الاحتياطية المدمجة وقت تشغيل طارئ يبلغ 180 دقيقة على الأقل، مع تصنيف حماية IP33 واتصال CAN bus مستقر؛ تعرض سجلات الأحداث التاريخية جميع العمليات الحرجة وحالات النظام؛;

3. قدرة تحميل استثنائية تدعم أكثر من 18000 مصباح؛ تقوم تلقائيًا بإجراء فحوصات سنوية وشهرية للمعدات، وتعرض حالات أجهزة النظام في الوقت الفعلي، وتتكامل مع أنظمة FAS عبر اتصالات أو بروتوكولات جافة، وتعرض ديناميكيًا مخططات إرشادية متعددة للإخلاء، وتتيح التحكم المخصص في تشغيل/إيقاف مصابيح الخلفية أثناء التشغيل العادي؛;

4. يدعم وظائف مساعدة متنوعة أثناء التشغيل الروتيني؛ يسمح بإنشاء حسابات مستخدمين لتكوين معلمات اتصال النظام وأذونات المستخدمين.

مزود الطاقة المركزي للإضاءة المركزية للإضاءة في حالات الطوارئ من السلسلة SH-D-BXK58

معنى النموذج

معيار التنفيذ

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、GB 17945、GB 51309、IEC 60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31

وضع العلامات المقاومة للانفجار

Ex db eb IIC T6 Gb، Ex tb IIICT80°C Db؛

المعلمة التقنية

نموذج المنتج	SH-D-0.15KVA-BXK58
شاحن	جهد الدخل	220 فولت تيار متردد ±25%، 50 هرتز	الإنتاج في حالات الطوارئ	جهد الخرج	36 فولت تيار مستمر
	استهلاك الطاقة الرئيسي	2.5 واط		طاقة الخرج	4 دوائر، الطاقة الإجمالية 150 واط
	طريقة الشحن	التحويل التلقائي بين الشحن المتساوي والشحن العائم		التحويل في حالات الطوارئ	أقل من 5 ثوانٍ
البطارية	مدة الطوارئ	90 دقيقة أو أكثر	بيئة التشغيل	الأبعاد	894 مم × 600 مم × 355 مم
	وقت الشحن	≤24 ساعة		تصنيف الحماية	IP66
	الفولتية المقدرة	36 فولت تيار مستمر		طريقة التركيب	مثبتة على الحائط
	نوع البطارية	بطارية ليثيوم		بيئة التشغيل	درجة الحرارة من 0 درجة مئوية إلى +55 درجة مئوية؛ الرطوبة النسبية <95%
	طراز البطارية	36 فولت 11 أمبير ساعة		معايير الامتثال	GB17945-2010
	سعة الخلية الواحدة	11 أمبير/36 فولت
	عدد البطاريات	1 خلية/1 حزمة

نموذج المنتج	SH-D-0.30KVA-BXK58
شاحن	جهد الدخل	220 فولت تيار متردد ±25%، 50 هرتز	الإنتاج في حالات الطوارئ	جهد الخرج	36 فولت تيار مستمر
	استهلاك الطاقة الرئيسي	2.5 واط		طاقة الخرج	4 دوائر، الطاقة الإجمالية 150 واط
	طريقة الشحن	التحويل التلقائي بين الشحن المتساوي والشحن العائم		التحويل في حالات الطوارئ	أقل من 5 ثوانٍ
البطارية	مدة الطوارئ	90 دقيقة أو أكثر	بيئة التشغيل	الأبعاد	894 مم × 600 مم × 355 مم
	وقت الشحن	≤24 ساعة		تصنيف الحماية	IP66
	الفولتية المقدرة	36 فولت تيار مستمر		طريقة التركيب	مثبتة على الحائط
	نوع البطارية	بطارية ليثيوم		بيئة التشغيل	درجة الحرارة من 0 درجة مئوية إلى +55 درجة مئوية؛ الرطوبة النسبية <95%
	طراز البطارية	36 فولت 17 أمبير		معايير الامتثال	GB17945-2010
	سعة الخلية الواحدة	17 أمبير/36 فولت
	عدد البطاريات	1 خلية/1 حزمة

نموذج المنتج	SH-D-0.30KVA-BXK58
شاحن	جهد الدخل	220 فولت تيار متردد ±25%، 50 هرتز	الإنتاج في حالات الطوارئ	جهد الخرج	36 فولت تيار مستمر
	استهلاك الطاقة الرئيسي	2.5 واط		طاقة الخرج	4 دوائر، الطاقة الإجمالية 150 واط
	طريقة الشحن	التحويل التلقائي بين الشحن المتساوي والشحن العائم		التحويل في حالات الطوارئ	أقل من 5 ثوانٍ
البطارية	مدة الطوارئ	90 دقيقة أو أكثر	بيئة التشغيل	الأبعاد	894 مم × 600 مم × 355 مم
	وقت الشحن	≤24 ساعة		تصنيف الحماية	IP66
	الفولتية المقدرة	36 فولت تيار مستمر		طريقة التركيب	مثبتة على الحائط
	نوع البطارية	بطارية ليثيوم		بيئة التشغيل	درجة الحرارة من 0 درجة مئوية إلى +55 درجة مئوية؛ الرطوبة النسبية <95%
	طراز البطارية	36 فولت 34 أمبير		معايير الامتثال	GB17945-2010
	سعة الخلية الواحدة	36 أمبير/36 فولت
	عدد البطاريات	1 خلية/1 حزمة

الخصائص الهيكلية ومبدأ العمل

1. تتكون دائرة إمداد الطاقة بشكل أساسي من دائرة الطاقة الرئيسية ودائرة الطاقة الاحتياطية. عندما تكون الطاقة الرئيسية قيد التشغيل، فإنها تشحن في نفس الوقت الطاقة الاحتياطية والبطارية. عندما تكون البطارية مشحونة بالكامل، يتحول الشاحن تلقائيًا إلى وضع الشحن العائم لمواجهة التفريغ الذاتي للبطارية، مما يضمن سعة البطارية أثناء إمداد الطاقة.

2. عند انقطاع التيار الكهربائي الرئيسي، يكتشف مزود الطاقة المركزي تلقائيًا فقدان التيار المتردد. من خلال معالجة خوارزمية البرنامج والحكم المنطقي، يتحول تلقائيًا إلى الوضع الطارئ. عند استعادة التيار الكهربائي الرئيسي، يعود نظام التحكم على الفور إلى التشغيل العادي للتيار الكهربائي الرئيسي. عند حدوث عطل في النظام، يتم تحميل معلومات العطل تلقائيًا إلى وحدة التحكم في الإضاءة الطارئة. يقوم البرنامج بمعالجة ذلك من خلال الحكم المنطقي، وتخزين سجلات الأعطال في قاعدة البيانات لمراجعتها لاحقًا مع تنشيط إنذار صوتي في نفس الوقت. إذا تطلب الحدث الانتقال إلى الوضع الطارئ، يتحول نظام التحكم إلى التشغيل الطارئ. بالإضافة إلى ذلك، تتميز وحدة إمداد الطاقة المركزية بوظائف فحص النظام السنوية والشهرية التلقائية.

3. يخصص مصدر الطاقة المركزي 8 دوائر مستقلة للمصابيح. يستخدم الاتصال مع المصابيح وضعًا ثنائي الأسلاك، يتميز بعدم وجود قطبية لكل من الطاقة والإشارات، إلى جانب الحماية التلقائية من الدائرة القصيرة. يتميز النظام بقدرات قوية لمقاومة التداخل ويسهل التركيب.

4. يتكون مزود الطاقة المركزي SH-D-0.15KVA-BXK58 من ثلاثة أقسام: وحدة العرض، ووحدة التحكم الرئيسية، ووحدة الاستحواذ (لوحة الدائرة الكهربائية). تتواصل الوحدات عبر RS485، مما يسهل عملية استكشاف الأعطال وإصلاحها عند ظهورها.

5. جميع كابلات التوصيل الخارجية لمصدر الطاقة المركزي SH-D-0.15KVA-BXK58 متصلة بلوحة توصيلات، مما يسهل عملية التوصيل. 6. يتصل مصدر الطاقة المركزي SH-D-0.15KVA-BXK58 بالكمبيوتر الشخصي عبر ناقل CAN، مما يضمن نقلًا موثوقًا وأداءً عاليًا في الوقت الفعلي.

ميزات المنتج

1. تحكم ذكي بالمعالج الدقيق/تحكم رقمي DSP بتقنية تعديل SVPWM، يتميز بوظائف شاملة؛;

2. شاشة LED LCD وإنذارات صوتية/مرئية للأعطال لتسهيل الصيانة؛;

3. التبديل التلقائي الفوري يتيح التشغيل دون مراقبة؛;

4. تشغيل صامت في وضع الاستعداد ، خالٍ من التلوث ، غير خطير ، موفر للطاقة ، استهلاك طاقة ضئيل أثناء التحكم في حالات غير طارئة ؛;

5. جودة موثوقة ، أفضل نسبة تكلفة إلى أداء بين المنتجات المماثلة ، وظائف حماية كاملة ؛;

6. قدرة تحميل زائدة قوية ، ميزات حماية شاملة.

النطاق المطبق

1. مناسب للبيئات التي تحتوي على غازات قابلة للانفجار: المنطقة 1، المنطقة 2؛;

2. مناسب للبيئات التي تحتوي على غبار قابل للاشتعال: المنطقة 21، المنطقة 22؛;

3. مصممة للبيئات الخطرة في استخراج النفط وتكريره والمعالجة الكيميائية والصناعات العسكرية كإضاءة عامة أو إضاءة طوارئ مخصصة أثناء انقطاع التيار الكهربائي.
