شينهاي مقاومة للانفجار
معنى النموذج
معيار التنفيذ
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC 60079-7、IEC60079-31
المعلمة التقنية

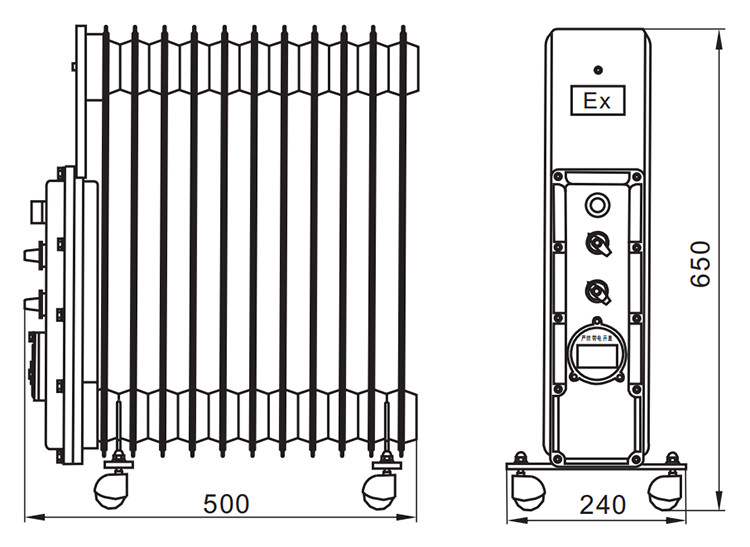

| الطراز | الجهد المقنن (فولت) | الطاقة المقدرة (واط) | عدد المبددات الحرارية (قطع) | وضع العلامات المقاومة للانفجار | الأبعاد الكلية (مم) | تصنيف الحماية | تصنيف مقاومة التآكل | مواصفات إدخال الكابل | القطر الخارجي للكابل القابل للتطبيق |
|---|---|---|---|---|---|---|---|---|---|
| BYT-1600/9 | AV 220 | 1600 | 9 | Ex db eb IIB T4 Gb | 425×240×650 | IP54 | WF1 WF2* | G3/4" | φ10~φ14mm |
| BYT-2000/11 | 2000 | 11 | 500×240×650 | ||||||
| BYT-2500/13 | 2500 | 13 | 575×240×650 | ||||||
| BYT-3000/15 | 3000 | 15 | 650×240×650 |

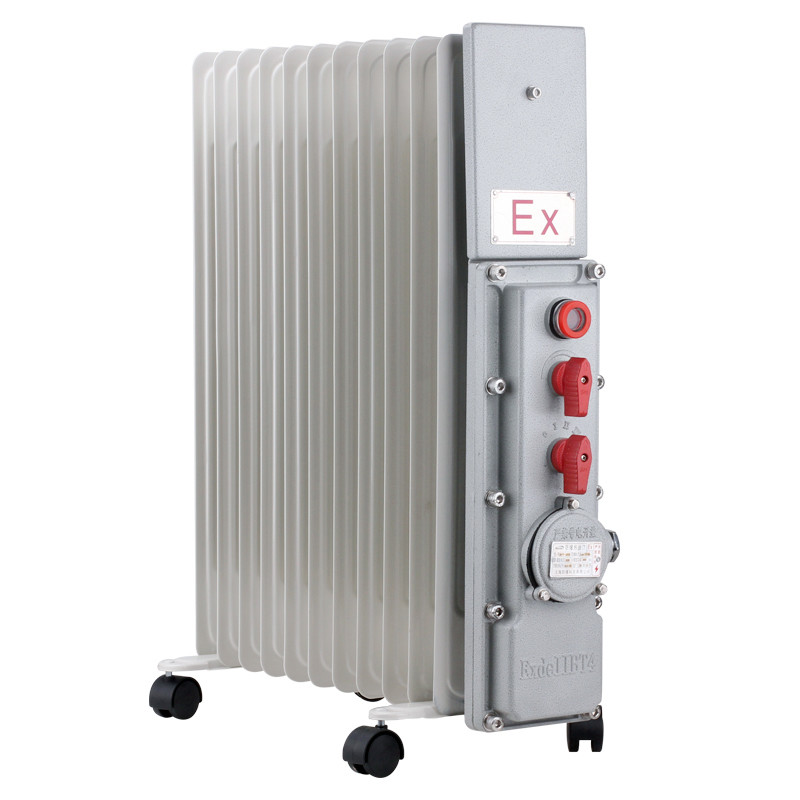

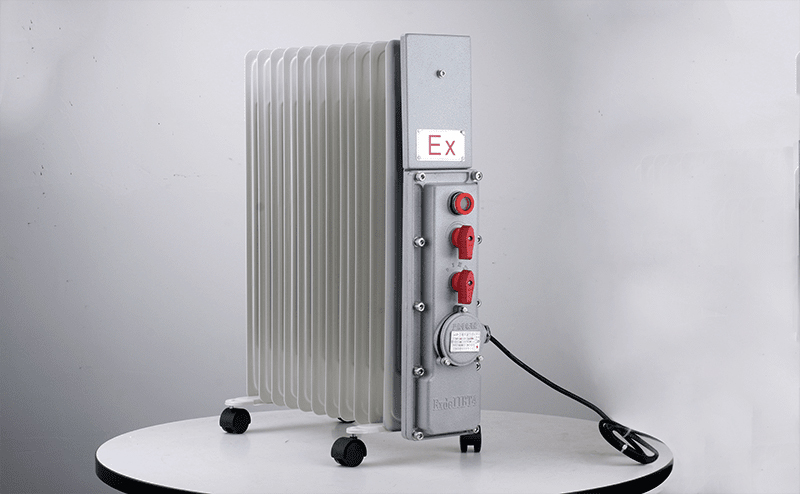

ميزات المنتج
1. يخضع الغلاف المصبوب المصنوع من سبائك الألومنيوم للسفع بالخردق عالي السرعة متبوعًا بطلاء مسحوق إلكتروستاتيكي عالي الضغط لمقاومة التآكل ومقاومة التقادم.
2. توفر أدوات التثبيت المكشوفة المصنوعة من الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل.
3. ويتكون المنتج من ثلاثة مكونات: عنصر التسخين، وصندوق التوصيل/صندوق التحكم المقاوم للانفجار، والقاعدة المتحركة.
4. ويجمع الهيكل المدمج المقاوم للانفجار بين مقاومة اللهب وزيادة أنواع السلامة.
5. ويتألف عنصر التسخين من عدة أحواض حرارية متعددة مملوءة بالزيت ومختومة ومزودة بسخانات مدمجة. يدور الزيت الحراري المسخّن تلقائياً عبر نظام الأنابيب، مما يوفر توزيعاً مستقراً للحرارة.

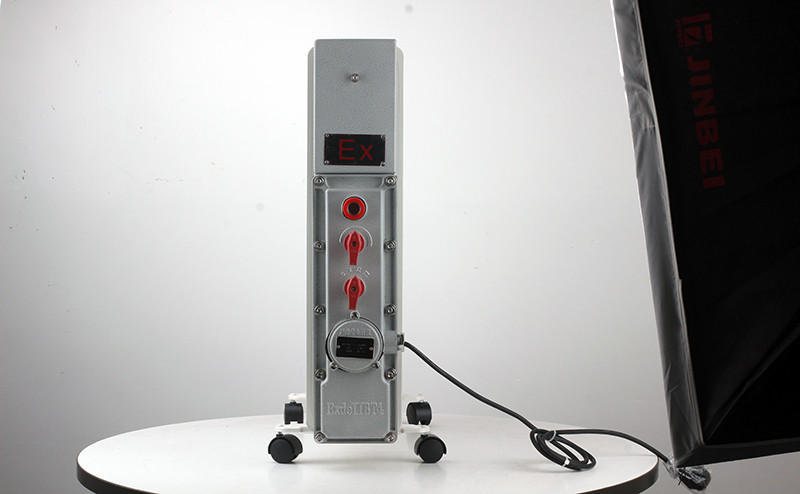

6. يشكل صندوق التوصيل المقاوم للانفجار وصندوق التحكم المقاوم للانفجار وحدة متكاملة. ويتميز صندوق التوصيل بهيكل مقاوم للانفجار عالي الأمان، مع كابلات طاقة تدخل عبر غدد الكابلات للتوصيل مع أطراف التوصيل. يستخدم صندوق التحكم المقاوم للانفجار تصميم ضميمة مقاومة للاشتعال. يتم تثبيت أسطحه المسطحة المقاومة للاشتعال على عنصر التسخين لتشكيل مجموعة متكاملة. تشتمل المكونات الكهربائية الداخلية على منظم طاقة ووحدة تحكم في درجة الحرارة ومؤشر ضوئي للطاقة. يتم تركيب أجهزة التأريض داخل وخارج صندوق التوصيل.
7. تتألف القاعدة المتحركة من إطار دعم وعجلات دوارة مثبتة ميكانيكيا على مشعاع الزيت لتشكل وحدة متكاملة. وهذا يسمح للمبرد بالتحرك بحرية وتغيير اتجاهه على الأرضيات أو الأسطح الملساء نسبياً.
8. توجيه الكابل.
النطاق المطبق
1. مناسبة لمواقع المنطقة 1 والمنطقة 2 في بيئات الغازات القابلة للانفجار;
2. مناسبة لبيئات الغازات القابلة للانفجار من الفئتين IIA و IIB;
3. مناسبة لفئات درجات الحرارة من T1 إلى T4;
4. مناسب للاستخدام في ورش الإنتاج وغرف التحكم والمختبرات التحليلية ومحطات الوقود والمستودعات والكهوف والمواقع المماثلة للتدفئة الشتوية والتحكم في درجة الحرارة الداخلية.
