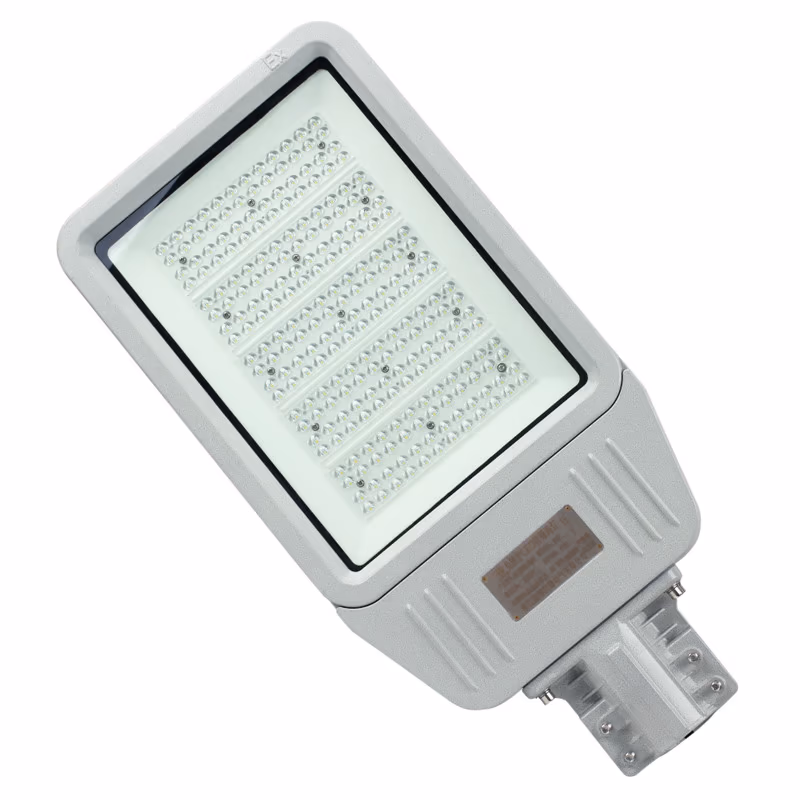

Farola antideflagrante BED62-II

『Haga clic aquí para descargar el PDF del producto: Farola antideflagrante BED62』

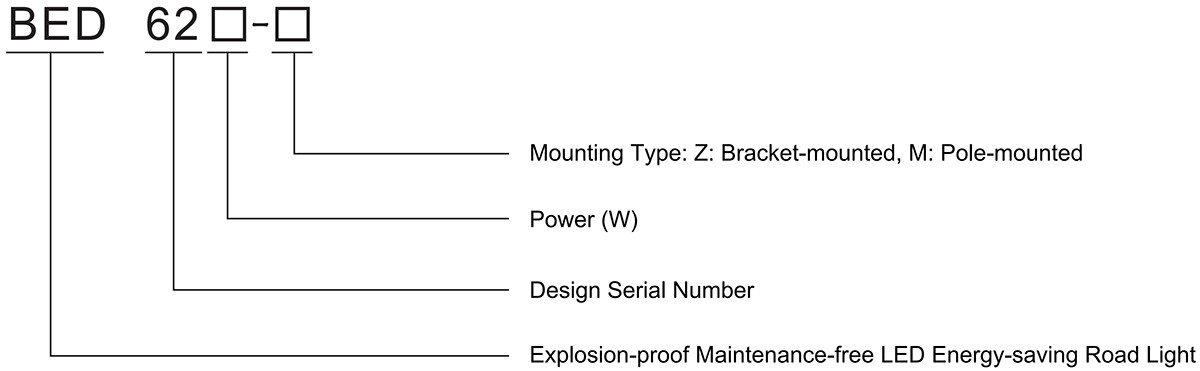

Significado del modelo

Norma de implementación

GB/T3836.1, GB/T3836.2, GB/T3836.3, GB/T3836.9, GB/T3836.31, IEC60079-0, IEC60079-1, IEC60079-7, IEC 60079-18, IEC 60079-31

Parámetros técnicos

Modelo y especificaciones	Marcado antideflagrante	Fuente de luz	Tipo de luminaria	Potencia (W)	Flujo luminoso (Lm)	Temperatura de color (K)
BED62	Ex db eb mb IIC T6 Gb, Ex tb IIIC T80°C Db	LED	I	40~100	4800~12000	3000~5700
			II	100~180	12000~21600
	Ex db eb mb IIC T5 Gb, Ex tb IIIC T95°C Db			180~240	21600~28800

Tensión nominal/Frecuencia	Rosca de entrada	Diámetro exterior del cable	Grado de protección	Resistencia a la corrosión
AC 220V/50Hz	G3/4"	Φ10~Φ14mm	IP66	WF1, WF2*

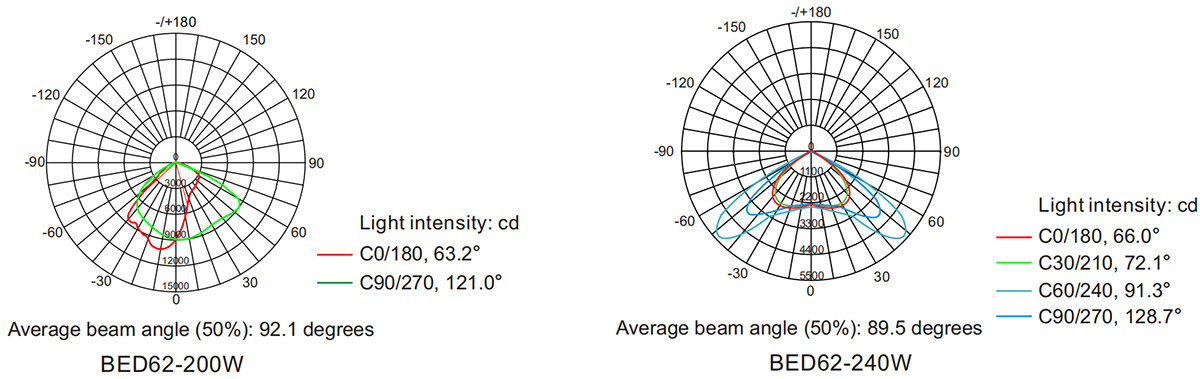

Curva de distribución de la luz

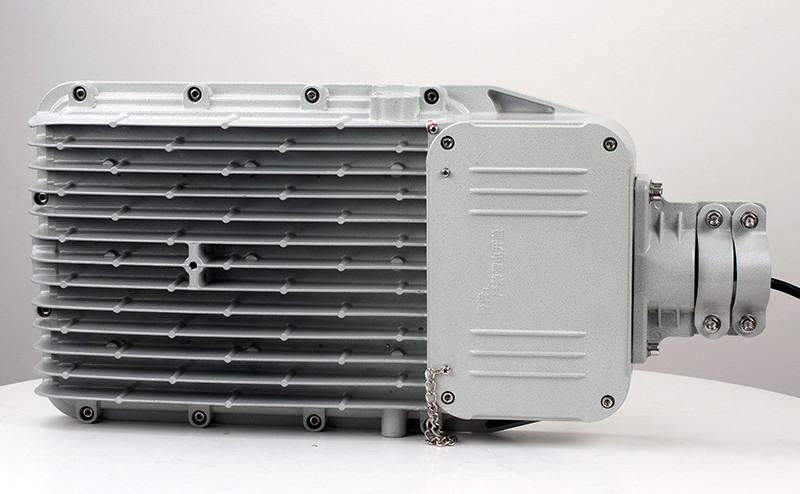

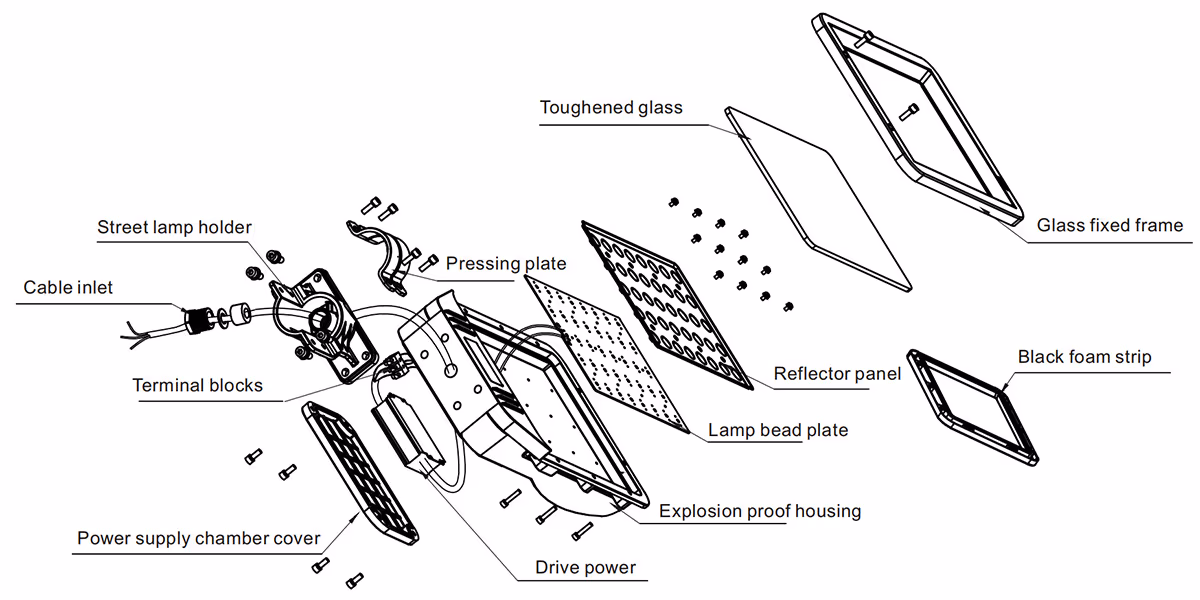

Análisis estructural

Características del producto

1. Radiador diseñado con aleación especial de aluminio fundido a presión, con recubrimiento de polvo electrostático de alta presión;

2. Elementos de fijación de acero inoxidable de alta resistencia a la corrosión;

3. 3. Estructuras separadas para la fuente de luz y los compartimentos de alimentación;

4. Sistema óptico diseñado profesionalmente con alto aprovechamiento de la luz, distribución optimizada, iluminación uniforme y rendimiento sin deslumbramientos;

5. Caja de conexiones tipo maze con junta de caucho de silicona para una adherencia segura y un alto grado de protección;

6. Cristal templado de alta resistencia al impacto, tolerancia al choque térmico y alta transmisión de luz;

7. Fuente de alimentación de corriente constante con amplia entrada de tensión y salida de corriente constante, con protección contra corriente de derivación, sobretensión, sobrecorriente, circuito abierto, cortocircuito, alta temperatura e interferencias electromagnéticas;

8. Factor de potencia cosφ ≥ 0,95;

9. Puede equiparse con un dispositivo de emergencia modular en función de las necesidades de uso, que cambia automáticamente al modo de iluminación de emergencia en caso de fallo del suministro eléctrico;

10. Cableado.

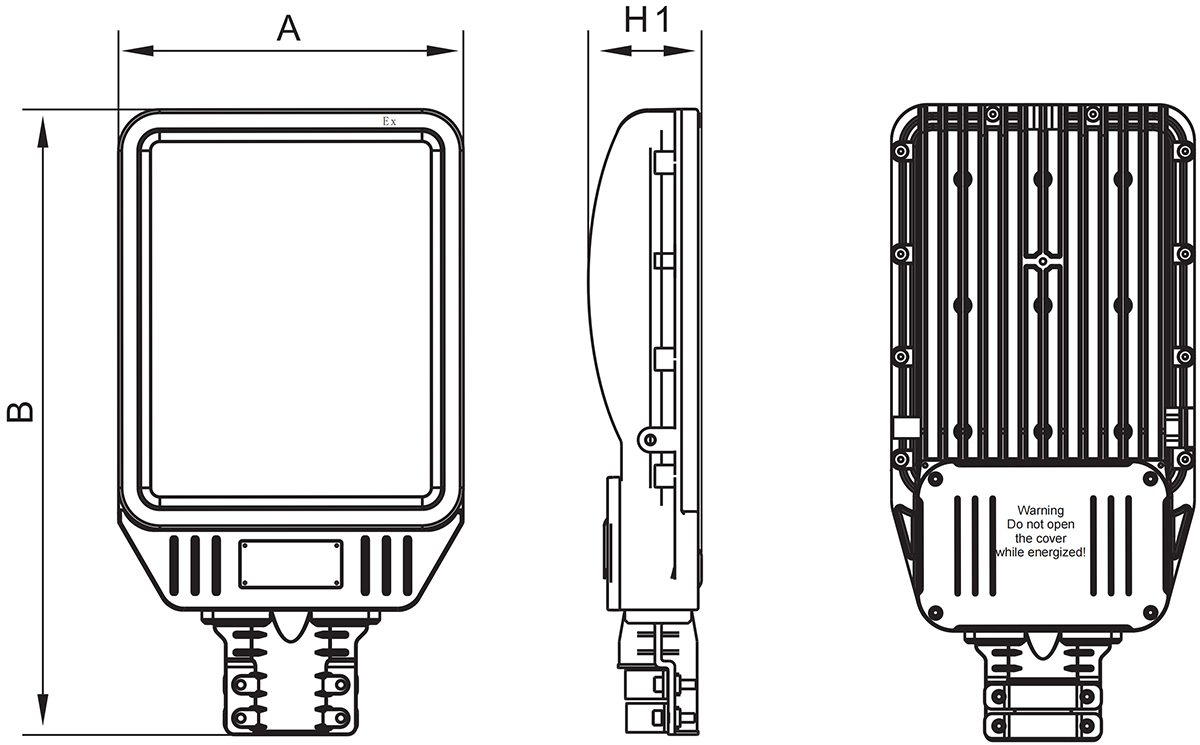

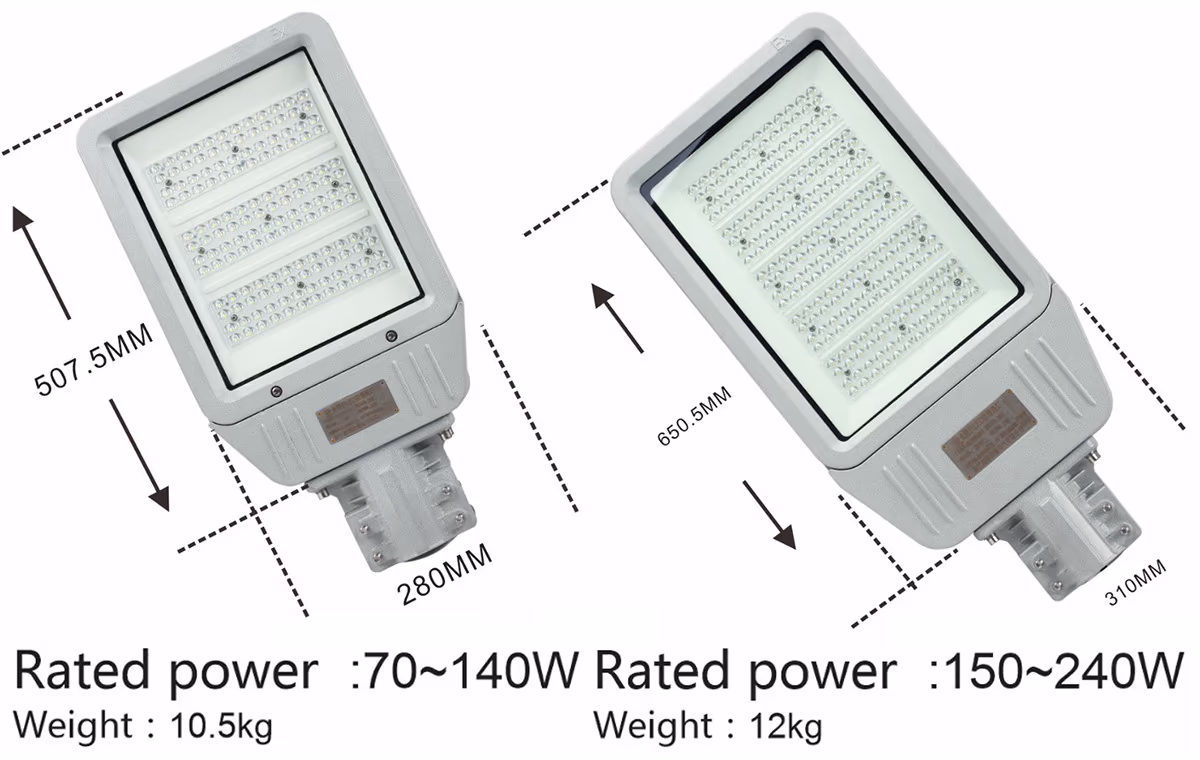

Dimensiones de instalación

Número de serie.	Especificación Modelo	Tipo de carcasa de luminaria	Rango de potencia (W)	A (mm)	B (mm)	H1 (mm)
1	BED62-100W	I	40-100	280	507.5	92
2	BED62-240W	II	100-240	310	650.5	87.5

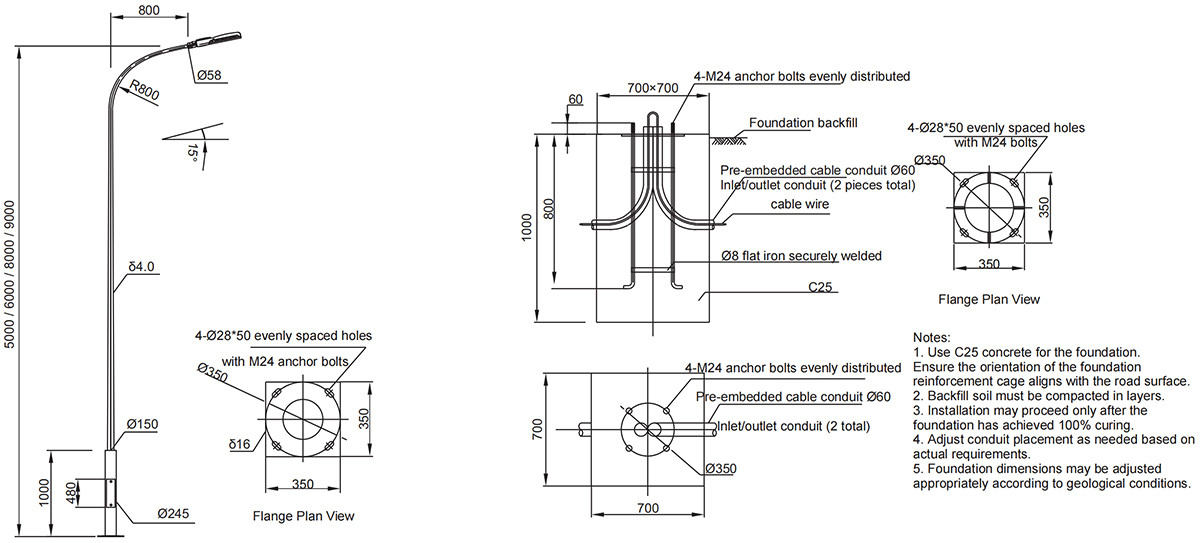

Especificaciones:

1. El poste de luz está fabricado en acero al carbono Q235A de alta calidad, con galvanizado en caliente tanto interna como externamente. Tras el tratamiento de la superficie, se somete a un recubrimiento electrostático en polvo. Diseñado con una estructura de poste cónico, presenta una gran resistencia al viento, capaz de soportar vientos de hasta 35 metros por segundo.

2. El poste de luz utiliza montaje de brida con fijación de doble tuerca.

Ámbito de aplicación

1. Adecuado para ubicaciones de Zona 1 y Zona 2 en entornos con gases explosivos;

2. Apto para entornos con gases explosivos de clase IIA, IIB e IIC;

3. Adecuado para ubicaciones de Zona 21 y Zona 22 en entornos con polvo explosivo;

4. Apto para entornos de polvo explosivo de clase IIIA, IIIB e IIC;

5. Adecuado para las clases de temperatura T1 a T6/T5;

6. Adecuado para proyectos de modernización de ahorro energético y lugares donde el mantenimiento o la sustitución son difíciles;

7. Ampliamente utilizado para la iluminación de carreteras y calles en la extracción de petróleo, refinado, procesamiento químico, militar, textil, procesamiento de alimentos, plataformas petrolíferas en alta mar, petroleros y aplicaciones similares.
