Shenhai räjähdyssuojattu
Tekninen parametri

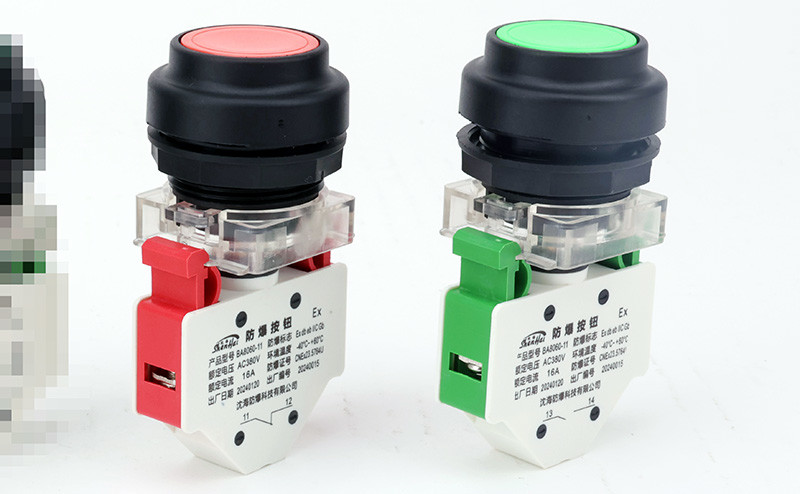

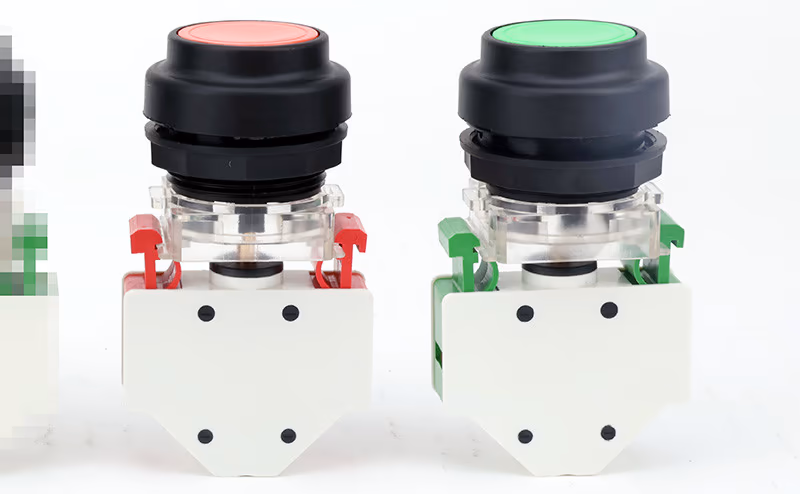

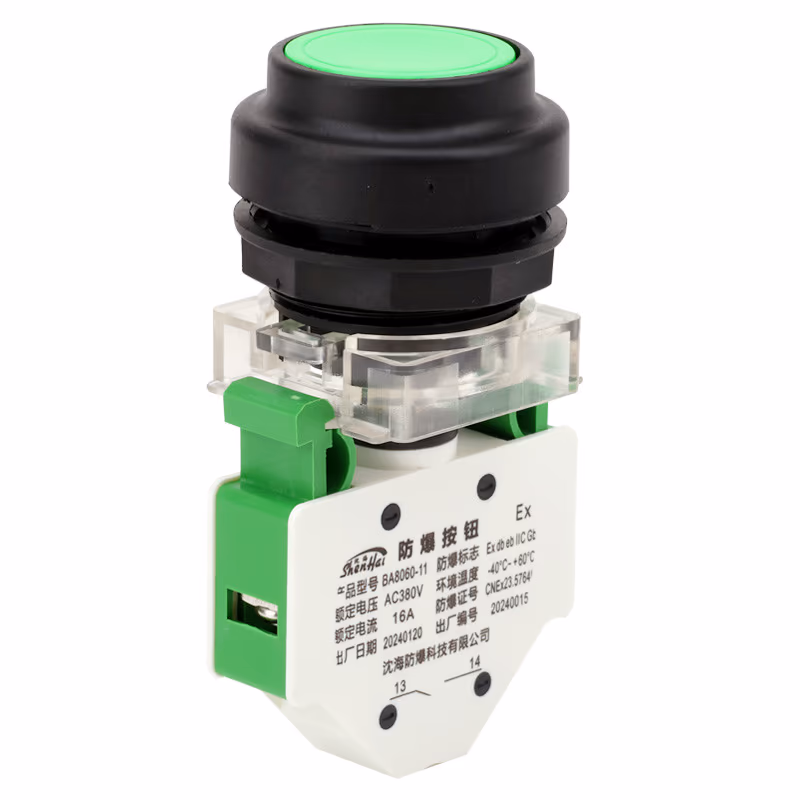

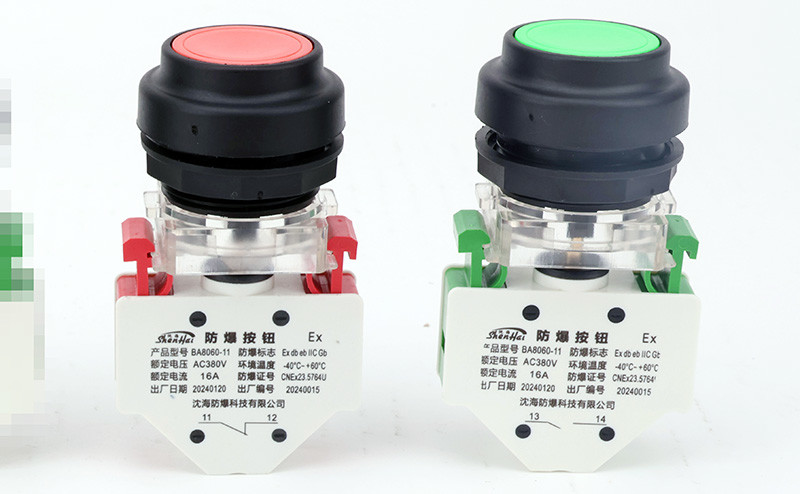

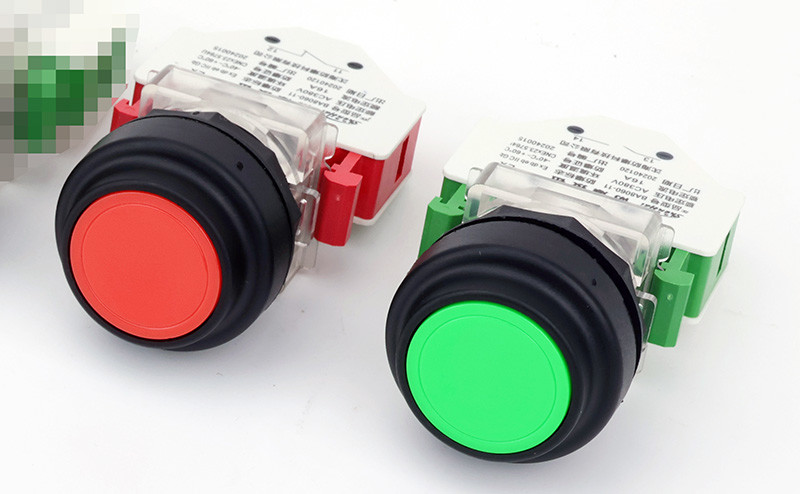

1. BA8060-sarjan räjähdyssuojattu painike (jäljempänä "räjähdyssuojattu painike") on räjähdyssuojattu komponentti, jota ei voi käyttää itsenäisesti.
2. Sitä on käytettävä yhdessä laajennetun turvakotelon ja laajennetun turvakäyttöpään kanssa räjähdysvaarallisissa tiloissa luokan II, ryhmien A, B ja C räjähdysvaarallisissa kaasuympäristöissä (lämpötilaluokat T1-T6), vyöhykkeillä 1 ja 2 sekä luokan III räjähdysvaarallisissa pölyilmastoissa (vyöhykkeet 21 ja 22).
3. Suunniteltu ohjaamaan käynnistimiä, releitä ja muita sähköpiirejä vaihtovirtapiireissä, joiden taajuus on 50 Hz ja jännite 380 V (tai 220 V tasavirta).
| Tuotemalli | Nimellisjännite (V) | Nimellisvirta (A) | Räjähdyssuojattu merkintä | Liitäntäjohdon halkaisija (mm²) | Napojen lukumäärä |
|---|---|---|---|---|---|
| BA8060 | DC ≤250 AC ≤415 | 10,16 | Ex db eb IIC Gb | 1.5, 2.5 | 1 |
Tuotteen ominaisuudet
1. Räjähdyssuojatussa painikkeessa on yhdistetty räjähdyssuojattu rakenne (jossa yhdistyvät räjähdyssuojattu ja parannettu turvallisuustyyppi), jossa on litteä suorakulmainen muotoilu.
2. Kotelo koostuu kolmesta osasta: räjähdyssuojattu kuori, joka on valmistettu vahvistetusta palonkestävästä nailon PA66:sta ja polykarbonaatti-PC:stä yksiosaisella ruiskuvalulla (perinteiset liimapinnat poistuvat), ruostumattomasta teräksestä valmistettu räjähdyssuojattu painonappien varsi ja parannetut turvatyyppiset liittimet molemmilla puolilla, joissa on yhteensopiva kiinnityskannake (toimii myös sähköisenä suojana).
3. Sisäiset painonappimekanismit ovat saatavana normaalisti avoimina (NO) ja normaalisti suljettuina (NC).
4. Kosketuselementit sijaitsevat kotelon räjähdyssuojatussa kammiossa, ja painiketta käytetään ohjaussauvan avulla.
5. Ulompi kiinnike on suunnattavissa, joten se voidaan asentaa joko pysty- tai vaakasuoraan kokoonpanoon.

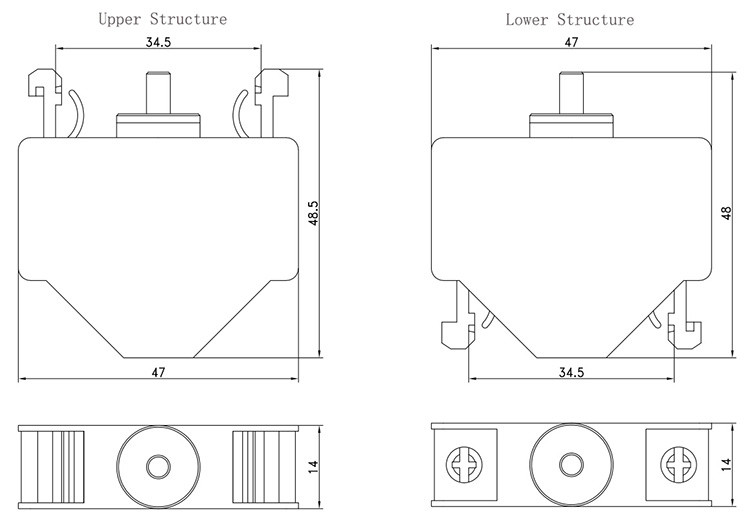

6. Ylempi rakenne voidaan varustaa tehostetun turvallisuustyypin käyttökahvalla, kun taas alempi rakenne asennetaan kotelon sisälle C35-kiskon avulla.
7. Räjähdyssuojatun painikkeen metallikomponentit on valmistettu ruostumattomasta teräksestä, ja sen muovikotelo vastaa erittäin syövyttävien ympäristöjen vaatimuksia.
Soveltamisala
1. Soveltuu räjähdysvaarallisiin kaasuympäristöihin vyöhykkeillä 1 ja 2;
2. Soveltuu luokan IIA, IIB ja IIC räjähdysvaarallisiin kaasuympäristöihin;
3. Soveltuu vyöhykkeen 21 ja 22 tiloihin räjähdysvaarallisissa pöly-ympäristöissä;
4. Soveltuu luokan IIIA, IIIB ja IIC räjähdysvaarallisiin pöly-ympäristöihin;
5. Soveltuu lämpötilaluokkiin T1-T6;
6. Soveltuu vaarallisiin ympäristöihin öljyn louhinnassa, jalostuksessa, kemianteollisuudessa, sotilastuotannossa, offshore-öljynporauslautoilla, säiliöaluksilla, lääketeollisuudessa, metalliteollisuudessa ja vastaavilla teollisuudenaloilla.
