『Cliquez ici pour télécharger le PDF du produit : Presse-étoupe antidéflagrant BDM』
Modèle Signification
Norme de mise en œuvre
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31
Paramètres techniques
Spécifications et dimensions du type BDM-V

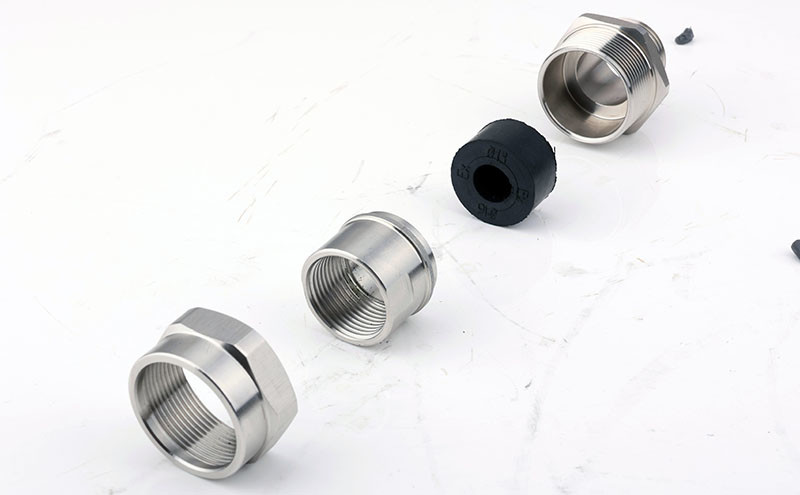

Fabriqué en acier au carbone, en laiton ou en acier inoxydable de haute qualité, ce dispositif de serrage de câble mécanique offre des performances robustes et étanches. L'extrémité d'entrée comporte un orifice de connexion fileté convenant à l'entrée de câbles non armés.
| Spécifications des fils | Diamètre de câble applicable Plage d'étanchéité (Φ) | Longueur du filet | Longueur totale | Côté opposé/diamètre extérieur maximal S (Φ) | ||
| Impérial | Américain | Métrique | ||||
| G1/2" | NPT1/2 | M20x1,5 | 8~10 | 15 | 63 | 34/37 |
| G3/4" | NPT3/4 | M25x1,5 | 9~14 | 15 | 63 | 38/42 |
| G1" | NPT1 | M32x1,5 | 12~20 | 17 | 72 | 45/50 |
| G1 1/4" | NPT1 1/4 | M40x1,5 | 14~23 | 17 | 78 | 55/61 |
| G1 1/2" | NPT1 1/2 | M50x1,5 | 22~28 | 17 | 79 | 65/72 |
| G2" | NPT2 | M63x1,5 | 25~37 | 19 | 85 | 81/86 |
| G2 1/2" | NPT2 1/2 | M75x1,5 | 33~50 | 24 | 107 | 98/106 |
| G3" | NPT3 | M90x1,5 | 47~63 | 26 | 110 | 113/119 |
| G4" | NPT4 | M115x2 | 62~81 | 28 | 122 | 136/140 |
| Marquage antidéflagrant | Indice de protection |
|---|---|
| Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da | IP66 |
Caractéristiques du produit
1. Fabriqué en acier au carbone de haute qualité ; les matériaux peuvent être personnalisés en acier inoxydable ou en laiton à la demande du client ;
2. Les spécifications du filetage peuvent être spécialement fabriquées ou conçues avec des tailles de filetage différentes à chaque extrémité selon les exigences du client.
Champ d'application
1. Convient pour les zones 1 et 2 dans des environnements de gaz explosifs ;
2. Convient aux atmosphères gazeuses explosives de classe IIA, IIB et IIC ;
3. Convient aux atmosphères explosives poussiéreuses de la zone 21 et de la zone 22 ;
4. Convient aux atmosphères explosives poussiéreuses de classe IIIA, IIIB et IIC ;
5. Largement utilisé pour le serrage et l'étanchéité des câbles dans les environnements dangereux tels que l'extraction pétrolière, le raffinage, le traitement chimique et les applications militaires.
