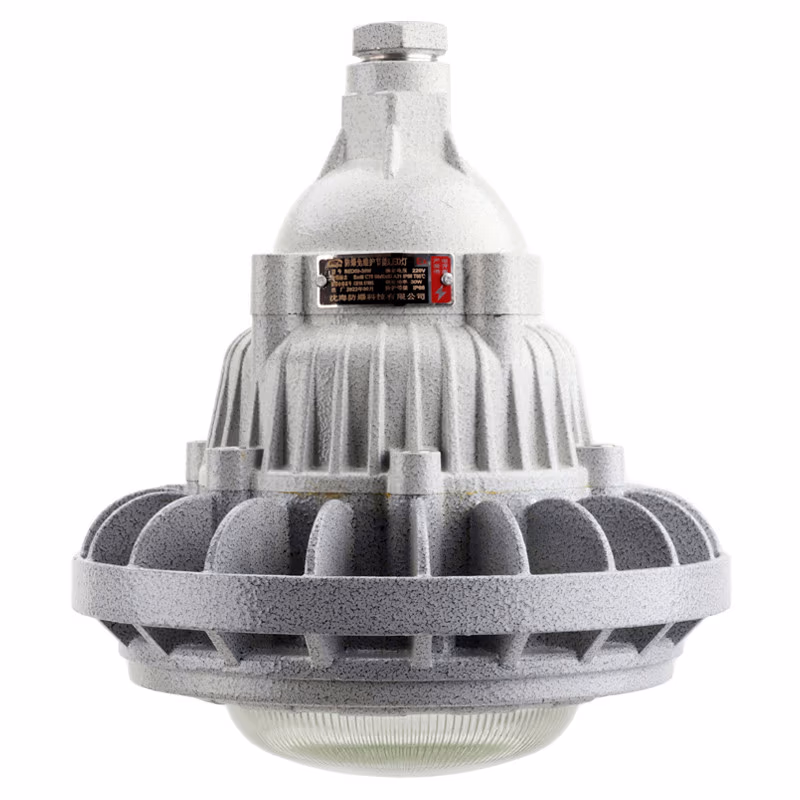

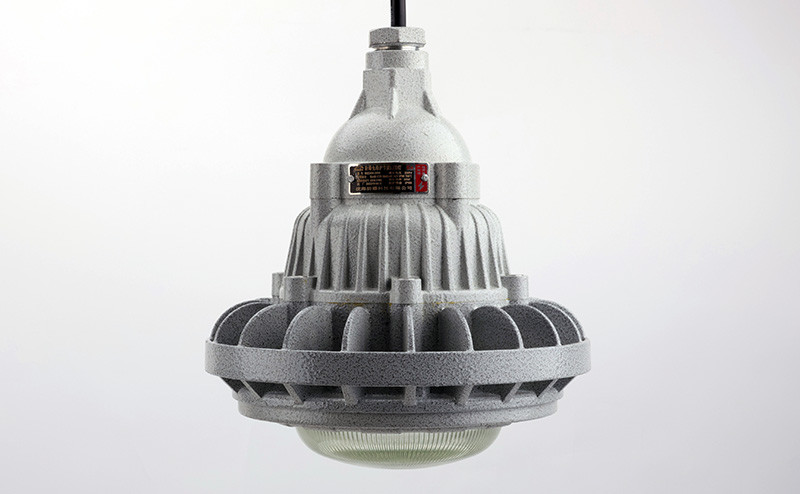

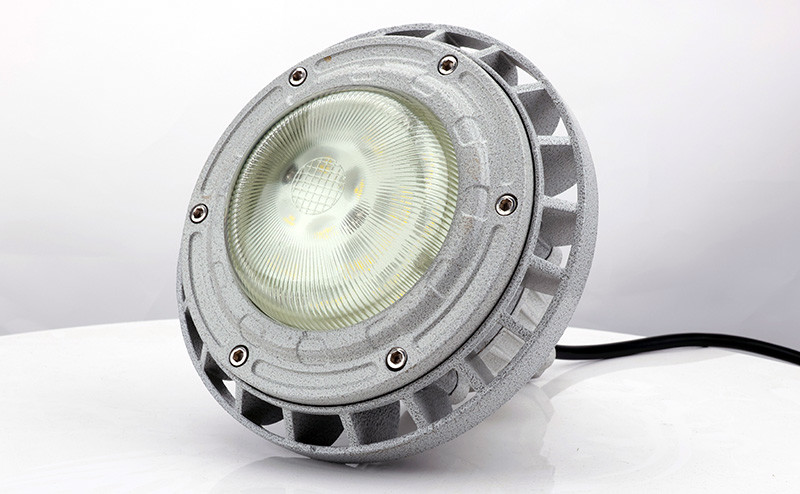

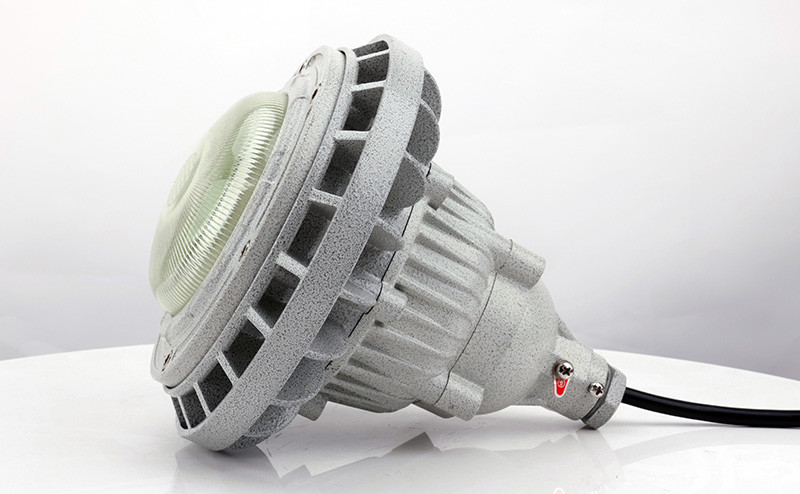

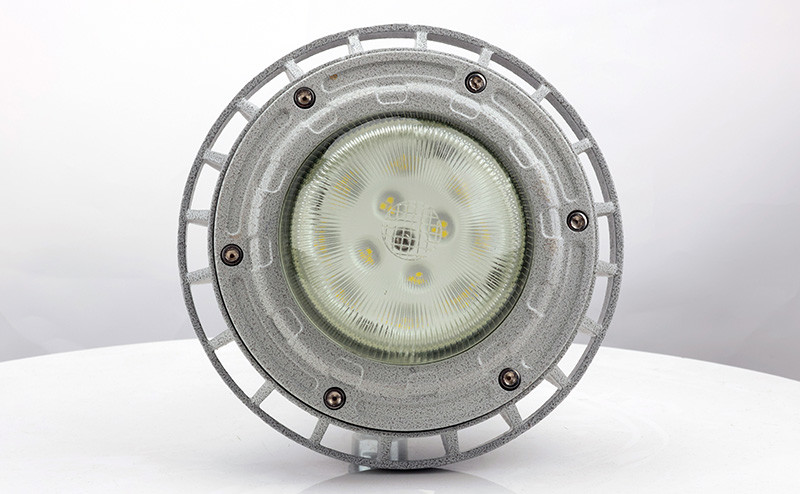

防爆ライト BED59-IS

『製品PDFはこちらからダウンロードできます： 防爆ライト BED59』

モデルの意味

実施基準

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC 60079-0、IEC 60079-1、IEC 60079-31

機能紹介

プレミアムブランドのチップを採用、合理的な配置、一方向発光、均一で柔らかな照明、発光効率≥120lm/W、高演色性指数Ra＞70、長寿命、環境に優しい、色温度3000K～5700K。

自然換気対流放熱技術は、気流を利用して放熱経路と熱流経路を通じて照明器具のヒートシンク表面へ熱を放散します。これによりLED光源からの熱を効果的に放散し、LED防爆灯の長期的な動作信頼性を確保します。

技術パラメーター

モデルと仕様	照明器具タイプ	光源	電力 (W)	光束 (lm)	色温度 (K)	防爆マーキング
BED59	I	LED	10, 20, 30	1200~3600	3000~5700	Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
	II		40, 50, 60	4800~7200
	III		70, 80, 100	8400~12000
	IV		120, 150, 180, 200	14400~18000		Ex db IIC T5 Gb, Ex tb IIIC T95°C Db

定格電圧/周波数	保護等級	耐食性評価	インレットスレッド	ケーブル外径
AC 220V, 36V, 24V DC 36V, 24V	IP66	WF1 WF2*	G3/4"	Φ10~Φ14mm

配光曲線

製品の特徴

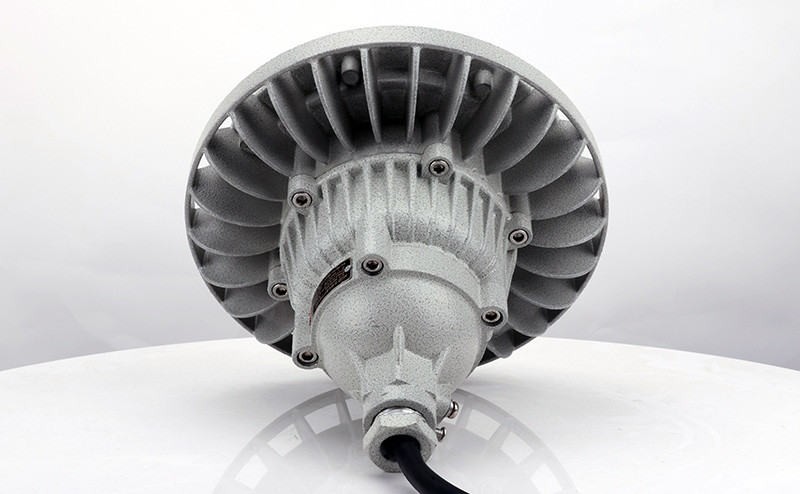

1.高圧静電粉体塗装を施した特殊アルミダイキャスト製ラジエーター；

2.耐食性に優れたステンレス製露出ファスナー；

3.フランジ付防爆ネジ継手は、純防爆構造で信頼性が向上；

4.モジュール設置による標準的な3室分離設計。効果的に温度上昇を低減し、長期的な照明器具の動作を保証します；

5.マルチポイント発光で発光効率が高く、まぶしさのない均一な照明を実現；

6.耐衝撃性、耐熱衝撃性、光透過性に優れた高強度透明強化ガラス；

7.広電圧入力、定電流出力の定電流電源で、分流、サージ、過電流、開回路、短絡、高温、電磁干渉に対する保護を特徴とする；

8.力率 cosφ ≥ 0.95；

9.電線管またはケーブル配線に適している。

設置寸法

シリアル番号	仕様とモデル	照明器具ハウジングタイプ	出力範囲 (W)	Φ(mm)	高さ(mm)	A(mm)
1	BED59-30W	I	10-30	209	224	85
2	BED59-60W	II	40-60	236	224
3	BED59-100W	III	70-100	252	219
5	BED59-200W	IV	120-200	351	266

シリアル番号	名称	備考	シリアル番号	名称	備考
1	防爆型メンテナンスフリー省エネLEDライト	/	7	1 1/4 ガードレール式ライトポール＋アルミ合金エルボ	ユーザー選択可能
2	防爆ペンダントライトハウジングAH-G3/4"	ユーザー選択可能	8	U字型パイプクランプ+クランププレート+ナット+ワッシャー	ユーザー選択可能
3	300mm G3/4インチ ストレートロッド	長さオプションあり ユーザー選択可能	9	防爆配管継手 BGJ-G3/4 "デュアル外部	ユーザー選択可能
4	防爆ユニオン BHJ-G3/4インチ（内側1個、外側1個）	ユーザー選択可能	10	防爆用ジャンクションボックス AH-G3/4インチC字形ティーフラットカバー	ユーザー選択可能
5	300mm G3/4 "カーブロッド、ブレース付き、30	ユーザー選択可能	11	1 1/4 フランジ型ライトポール＋アルミ合金エルボ	ユーザー選択可能
6	300mm G3/4 "カーブロッド、ブレース付き、90	ユーザー選択可能	12	取付ブラケット	ユーザー選択可能

適用範囲

1.ゾーン1およびゾーン2の爆発性ガス環境に適しています；

2.クラスIIA、IIB、IICの爆発性ガス環境に適している；

3.ゾーン21およびゾーン22の爆発性粉塵環境に適しています；

4.クラスIIIA、IIIB、IICの爆発性粉塵環境に適している；

5.温度クラスT1～T6に適合；

6.省エネ改修プロジェクトや、メンテナンスや交換が困難な場所に適している；

7.石油採掘、精製、化学処理、軍事製造、繊維生産、食品加工、海上石油プラットフォーム、石油タンカー、および同様の施設の照明に広く使用。
