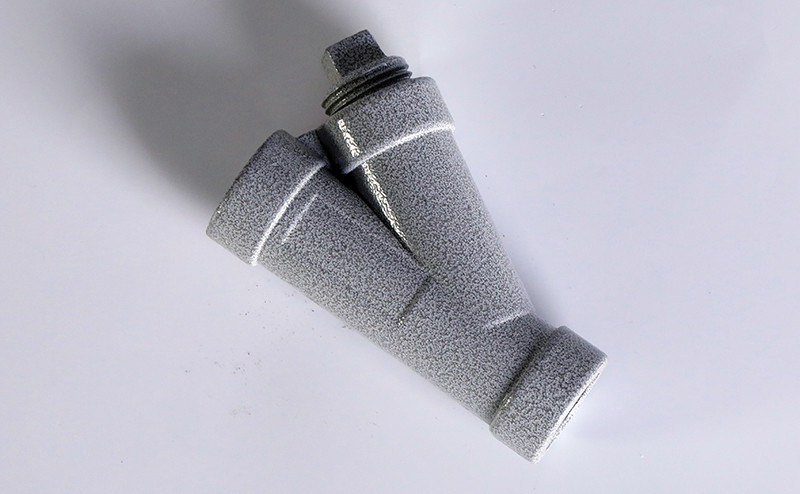

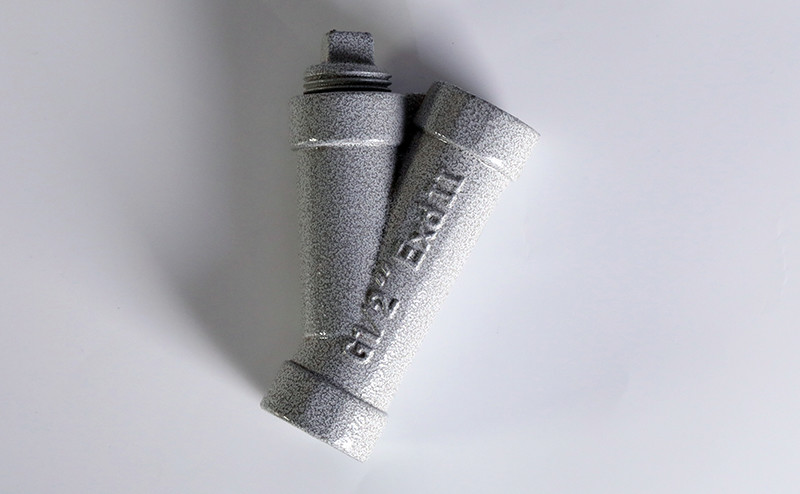

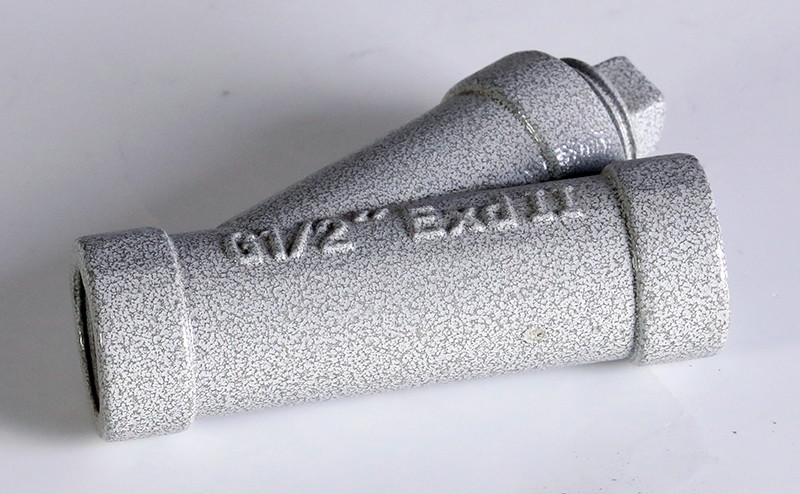

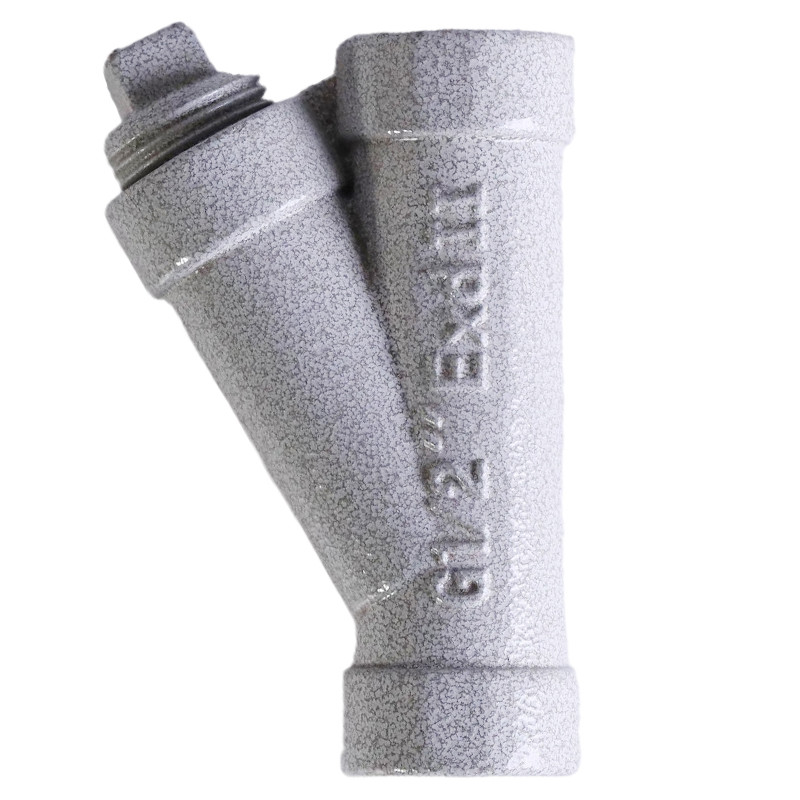

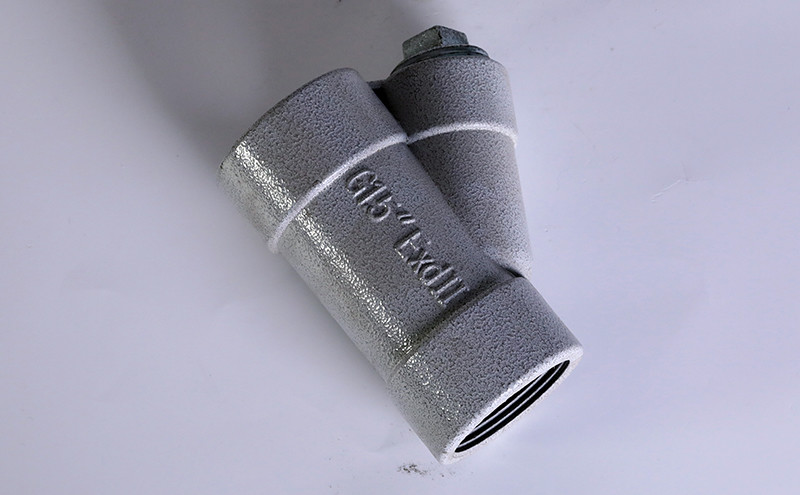

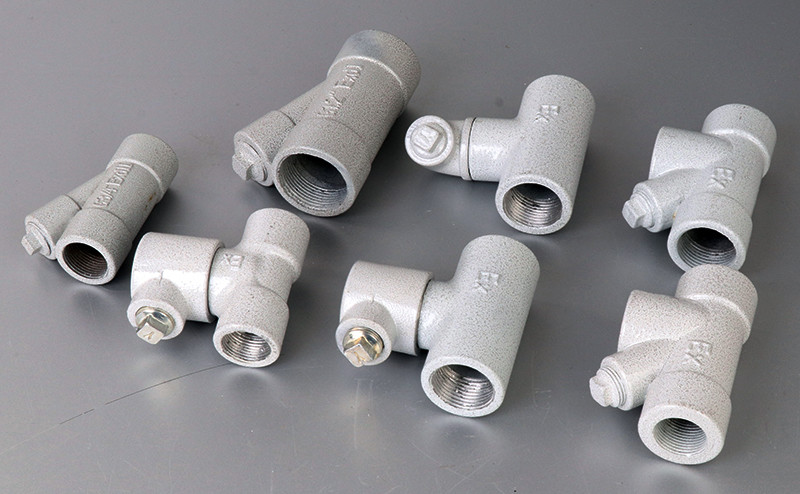

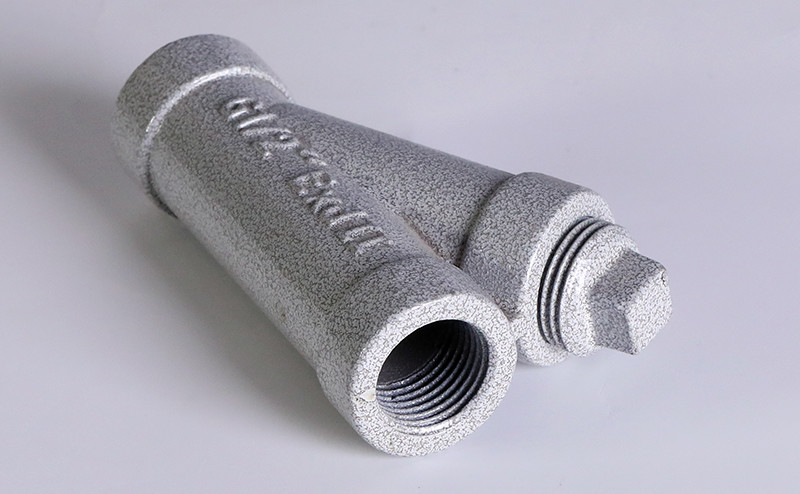

Explosieveilige buisafdichting BGM

『Klik hier om de PDF van het product te downloaden: Explosieveilige buisafdichting BGM』

Technische Parameter

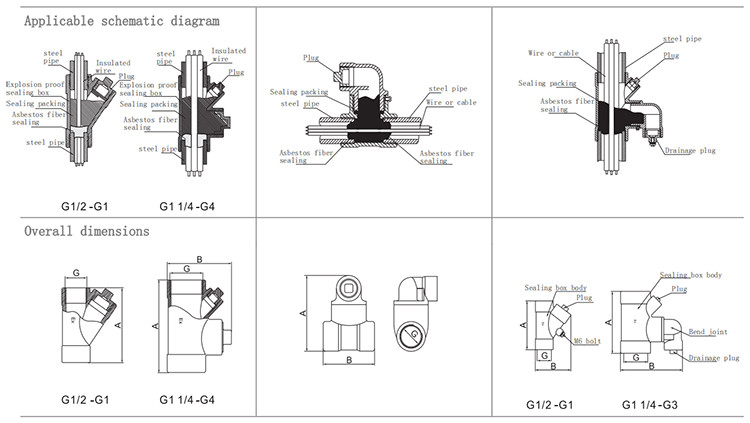

Schematisch diagram

Afmetingen installatie

Thread Specifications/Model			BGM-Z		Kabel Buitendiameter φ (mm)	BGM-H		Kabel Buitendiameter φ (mm)	BGM-P		Kabel Buitendiameter φ (mm)
			A	B		A	B		A	B
M20x1,5	NPT1/2	G1/2"	89	57	8~10	94	74	8~10	88	61	8~10
M25x1,5	NPT3/4	G3/4"	98	72	10~14	100	74	10~14	100	74	10~14
M32x1,5	NPT1	G1"	109	86	12~17	106	74	12~17	111	83	12~17
M40x1,5	NPT1 1/4	G1 1/4"	112	82	15~23	114	98	15~23	130	116	15~23
M50x1,5	NPT1 1/2	G1 1/2"	116	95	17~26	134	98	17~26	130	121	17~26
M63x1,5	NPT2	G2"	149	12	25~35	142	120	25~35	140	143	25~35
M75x1.5,M75x2	NPT2 1/2	G2 1/2"	150	125	29~38	185	130	29~38	175	181	29~38
M90x1.5,M90x2	NPT3	G3"	165	148	33~51	193	140	33~51	190	191	33~51
M100x1.5,M100x2, M110x1.5,M110x2, M115x1.5,M115x2	NPT4	G4"	176.5	191	41~72

Producteigenschappen

1. Behuizing van gegoten aluminiumlegering met elektrostatische poedercoating onder hoge druk;

2. Verticaal (Z) type met gietstalen behuizing - indien nodig bij bestelling opgeven;

3. Pijpschroefdraadaansluitingen beschikbaar; metrisch en NPT-schroefdraad aanpasbaar;

4. Uitstekende afdichting en explosieveilige prestaties;

5. Meerdere productspecificaties om te voldoen aan de installatievereisten op locatie.

6. Explosieveilige markeringen: Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da

Toepasselijk toepassingsgebied

1. Geschikt voor locaties Zone 1 en Zone 2 in omgevingen met explosieve gassen;

2. Geschikt voor explosieve gasomgevingen van klasse IIA, IIB en IIC;

3. Geschikt voor locaties Zone 21 en Zone 22 in omgevingen met explosief stof;

4. Geschikt voor klasse IIIA, IIIB en IIC explosieve stofomgevingen;

5. Geschikt voor temperatuurklassen T1 tot T6;

6. Wijdverbreid gebruikt voor het klemmen en afdichten van kabels in gevaarlijke omgevingen zoals aardoliewinning, raffinage, chemische verwerking en militaire toepassingen.
