Parametry techniczne
Parametry i wymiary typu BDM-VIII-II

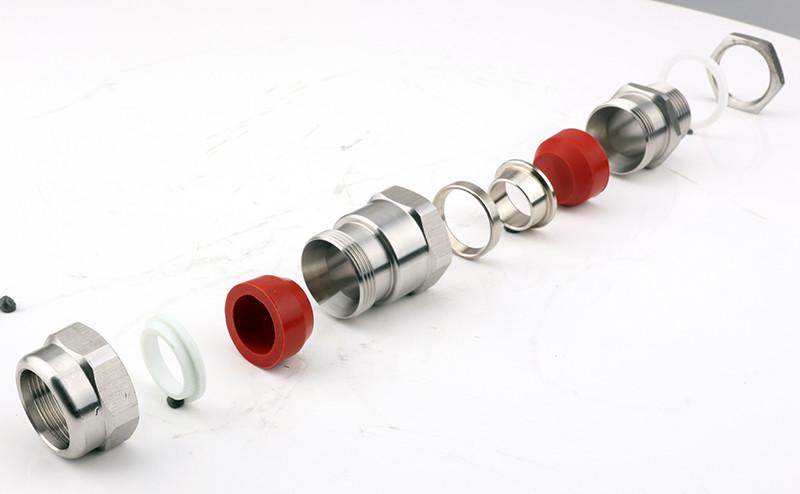

Wykonany z wysokiej jakości stali węglowej, mosiądzu lub stali nierdzewnej, ten wyporowy zacisk kablowy charakteryzuje się solidną wodoodpornością. Jego dławik wykorzystuje jednowarstwową strukturę uszczelniającą, z gwintowanym portem przyłączeniowym na końcu wejścia kabla, dzięki czemu nadaje się do wprowadzania kabli pancernych.
| Specyfikacja gwintu | Maksymalna średnica zewnętrzna kabla (wychodzącego) | Średnica zewnętrzna kabla (przychodzącego) | Długość gwintu | Długość (L) | Strona przeciwna/maksymalna średnica zewnętrzna S (φ) | Specyfikacja gwintu | ||||
| Imperial | Amerykański | Metryczny | Imperial | Amerykański | Metryczny | |||||
| G1/2" | NPT1/2 | M20x1.5 | 12 | 9~14 | 15 | 97 | 27/30 | G1/2" | NPT1/2 | M20x1.5 |
| G3/4" S | NPT3/4 S | M25x1.5 S | 18 | 98 | 34/37 | G3/4" S | NPT3/4 S | M25x1.5S | ||
| G3/4" | NPT3/4 | M25x1.5 | 14~19 | G3/4" | NPT3/4 | M25x1.5 | ||||
| G1" S | NPT1S | M32x1.5 S | 21 | 14~20 | 17 | 102 | 38/42 | G1" S | NPT1 S | M32x1.5S |
| G1" | NPT1 | M32x1.5 | 19~24 | 28/42 | G1" | NPT1 | M32x1.5 | |||
| G1 1/4" | NPT1 1/4 | M40x1.5 | 27 | 25~30 | 103 | 48/54 | G1 1/4" | NPT1 1/4 | M40x1.5 | |
| G1 1/2" S | NPT1 1/2 S | M50x1.5 S | 37 | 31~36 | 106 | 55/61 | G1 1/2" S | NPT1 1/2 S | M50x1.5S | |
| G1 1/2" | NPT1 1/2 | M50x1.5 | 35~39 | G1 1/2" | NPT1 1/2 | M50x1.5 | ||||
| G2 "S | NPT2S | M63x1.5 S | 46 | 39~45 | 19 | 109 | 68/74 | G2" S | NPT2 S | M63x1.5S |
| G2" | NPT2 | M63x1.5 | 42~50 | G2" | NPT2 | M63x1.5 | ||||
| G2 1/2" S | NPT2 1/2 S | M75x1.5 S | 57 | 48~56 | 24 | 129 | 85/94 | G2 1/2" S | NPT2 1/2 S | M75x1.5S |
| G2 1/2" | NPT2 1/2 | M75x1.5 | 56~65 | G2 1/2" | NPT2 1/2 | M75x1.5 | ||||
| G3" S | NPT3 S | M90x1.5 S | 72 | 51~65 | 26 | 134 | 100/110 | G3" S | NPT3 S | M90x1.5S |
| G3" | NPT3 | M90x1.5 | 64~75 | G3" | NPT3 | M90x1.5 | ||||
| G4" S | NPT4 S | M115x2 S | 90 | 74~84 | 28 | 139 | 125/135 | G4" S | NPT4 S | M115x2S |
| G4" | NPT4 | M115x2 | 87~98 | G4" | NPT4 | M115x2 | ||||
| Oznakowanie przeciwwybuchowe | Stopień ochrony |
|---|---|
| Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da | IP66 |
Cechy produktu
1. Wykonane z wysokiej jakości stali węglowej; materiały mogą być dostosowane do stali nierdzewnej lub mosiądzu na życzenie klienta;
2. Specyfikacje gwintów mogą być specjalnie wykonane lub zaprojektowane z różnymi rozmiarami gwintów na każdym końcu zgodnie z wymaganiami klienta.
Obowiązujący zakres
1. Odpowiedni dla stref 1 i 2 w środowiskach zagrożonych wybuchem gazu;
2. Nadaje się do pracy w atmosferze gazów wybuchowych klasy IIA, IIB i IIC;
3. Odpowiedni do stref 21 i 22 zagrożonych wybuchem pyłu;
4. Nadaje się do pracy w atmosferze pyłów wybuchowych klasy IIIA, IIIB i IIC;
5. Szeroko stosowany do zaciskania i uszczelniania kabli w niebezpiecznych środowiskach, takich jak wydobycie ropy naftowej, rafinacja, przetwarzanie chemiczne i zastosowania wojskowe.
