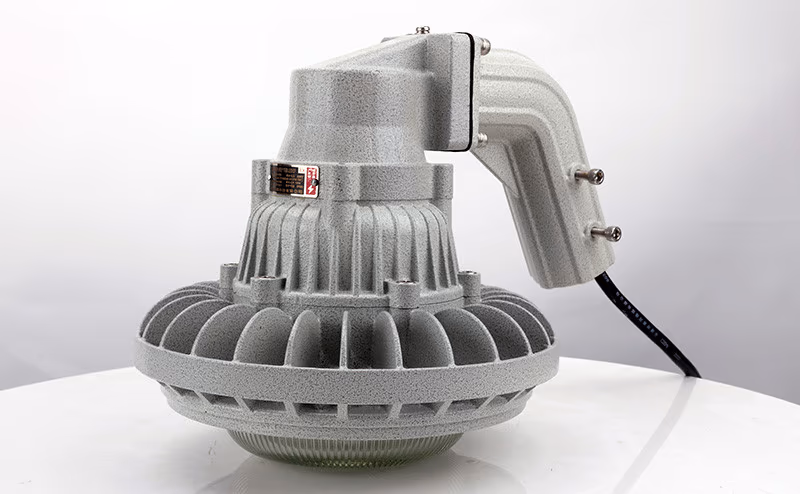

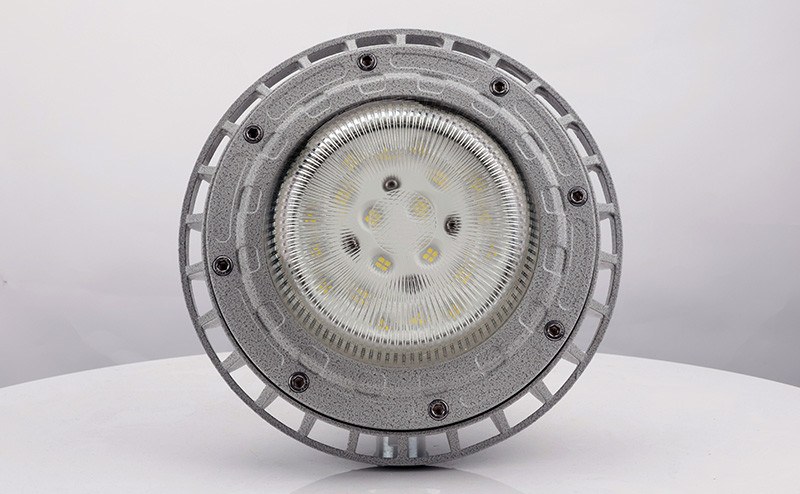

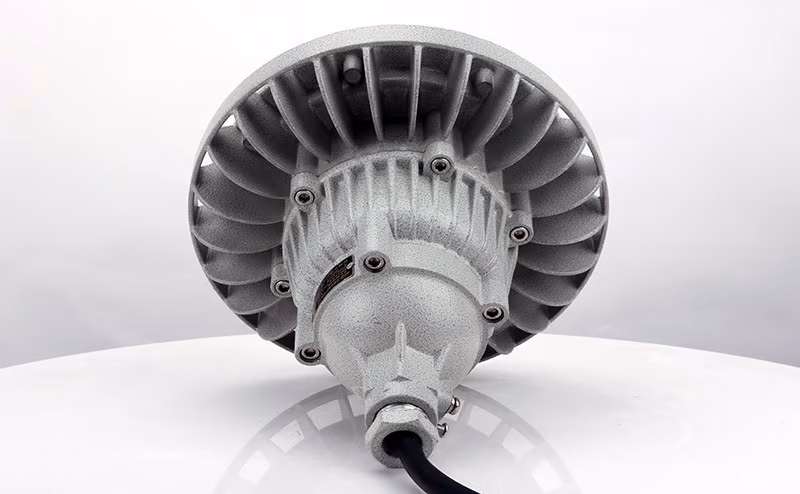

Lumină rezistentă la explozii BED59-IIS

『Click aici pentru a descărca PDF-ul produsului: Lumină rezistentă la explozii BED59』

Modelul Semnificație

Standard de implementare

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC 60079-0、IEC 60079-1、IEC 60079-31

Prezentare caracteristici

Cipuri de marcă premium, dispuse rațional, emisie de lumină unidirecțională, iluminare uniformă și moale, eficiență luminoasă ≥120lm/W, indice de redare a culorilor ridicat Ra＞70, durată de viață extinsă, ecologic, temperatură de culoare 3000K~5700K.

Tehnologia de disipare a căldurii prin convecție cu ventilație naturală utilizează fluxul de aer pentru a disipa căldura prin canale de disipare a căldurii și căi de flux termic către suprafața radiatorului corpului de iluminat. Acest lucru disipă eficient căldura din sursa de lumină LED, asigurând fiabilitatea operațională pe termen lung a luminii LED antideflagrante.

Parametru tehnic

Model și specificații	Tip de corp de iluminat	Sursă de lumină	Putere (W)	Flux luminos (lm)	Temperatura de culoare (K)	Marcaj rezistent la explozie
BED59	I	LED	10, 20, 30	1200~3600	3000~5700	Ex db IIC T6 Gb, Ex tb IIIC T80°C Db
	II		40, 50, 60	4800~7200
	III		70, 80, 100	8400~12000
	IV		120, 150, 180, 200	14400~18000		Ex db IIC T5 Gb, Ex tb IIIC T95°C Db

Tensiune/frecvență nominală	Capacitate de protecție	Indice de rezistență la coroziune	Filet de admisie	Diametrul exterior al cablului
AC 220V, 36V, 24V DC 36V, 24V	IP66	WF1 WF2*	G3/4"	Φ10~Φ14mm

Curba de distribuție a luminii

Caracteristicile produsului

1. Radiator proiectat cu aliaj special de aluminiu turnat sub presiune, cu acoperire cu pulbere electrostatică de înaltă presiune;

2. Elemente de fixare expuse din oțel inoxidabil cu rezistență ridicată la coroziune;

3. Îmbinări filetate antideflagrante flanșate cu structură pur antideflagrantă pentru fiabilitate sporită;

4. Design standard de separare cu trei camere cu instalare modulară. Reduce eficient creșterea temperaturii pentru a asigura funcționarea pe termen lung a corpului de iluminat;

5. Emisie de lumină multipunct cu eficiență luminoasă ridicată, oferind iluminare uniformă fără strălucire;

6. Sticlă temperată transparentă de înaltă rezistență cu rezistență superioară la impact, toleranță la șocuri termice și transmisie ridicată a luminii;

7. Sursă de alimentare cu curent constant cu intrare de tensiune largă și ieșire cu curent constant, cu protecție împotriva derivațiilor, supratensiunilor, supracurenților, circuitelor deschise, scurtcircuitelor, temperaturilor ridicate și interferențelor electromagnetice;

8. Factor de putere cosφ ≥ 0,95;

9. Potrivit pentru cabluri sau conducte.

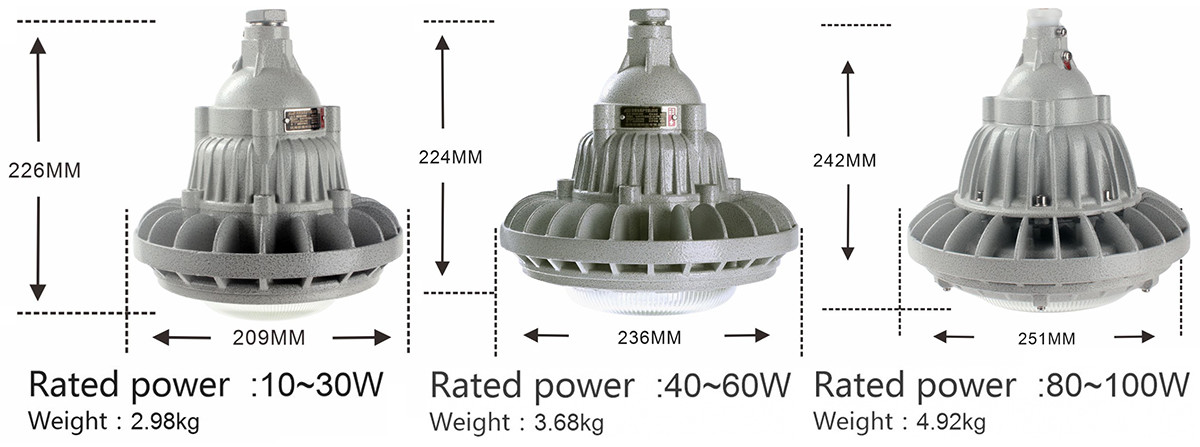

Dimensiuni de instalare

Numărul de serie	Specificații și model	Tip carcasă corp de iluminat	Gama de putere (W)	Φ(mm)	H(mm)	A(mm)
1	BED59-30W	I	10-30	209	224	85
2	BED59-60W	II	40-60	236	224
3	BED59-100W	III	70-100	252	219
5	BED59-200W	IV	120-200	351	266

Numărul de serie	Nume și prenume	Observații	Numărul de serie	Nume și prenume	Observații
1	Lumină LED cu economisire de energie, rezistentă la explozie, fără întreținere	/	7	1 1/4 Stâlp de lumină de tip grilă + cot din aliaj de aluminiu	Selectabil de către utilizator
2	Carcasă rezistentă la explozii AH-G3/4"	Selectabil de către utilizator	8	Clemă pentru țevi în formă de U + placă de prindere + piuliță + șaibă	Selectabil de către utilizator
3	Tijă dreaptă de 300 mm G3/4"	Opțiuni de lungime disponibile Selectabil de către utilizator	9	Racord de țeavă protejat împotriva exploziilor BGJ-G3/4" extern dublu	Selectabil de către utilizator
4	Racord rezistent la explozie BHJ-G3/4" (unul intern, unul extern)	Selectabil de către utilizator	10	Cutie de joncțiune rezistentă la explozie AH-G3/4"C Tee Capac plat	Selectabil de către utilizator
5	300mm G3/4" tijă curbată cu suport, 30°	Selectabil de către utilizator	11	1 1/4 stâlp de lumină tip flanșă + cot din aliaj de aluminiu	Selectabil de către utilizator
6	300mm G3/4" tijă curbată cu suport, 90°	Selectabil de către utilizator	12	Suport de montare	Selectabil de către utilizator

Domeniu de aplicare aplicabil

1. Potrivit pentru locații din Zona 1 și Zona 2 în medii cu gaze explozive;

2. Potrivit pentru medii cu gaze explozive din clasele IIA, IIB și IIC;

3. Adecvat pentru locații din Zona 21 și Zona 22 în medii cu praf exploziv;

4. Potrivit pentru medii cu praf exploziv din clasele IIIA, IIIB și IIC;

5. Potrivit pentru clasele de temperatură T1 până la T6;

6. Potrivit pentru proiecte de modernizare pentru economisirea energiei și locații în care întreținerea sau înlocuirea este dificilă;

7. Utilizat pe scară largă pentru iluminat în extracția petrolului, rafinare, procesare chimică, producție militară, producție textilă, procesare alimentară, platforme petroliere offshore, tancuri petroliere și instalații similare.
