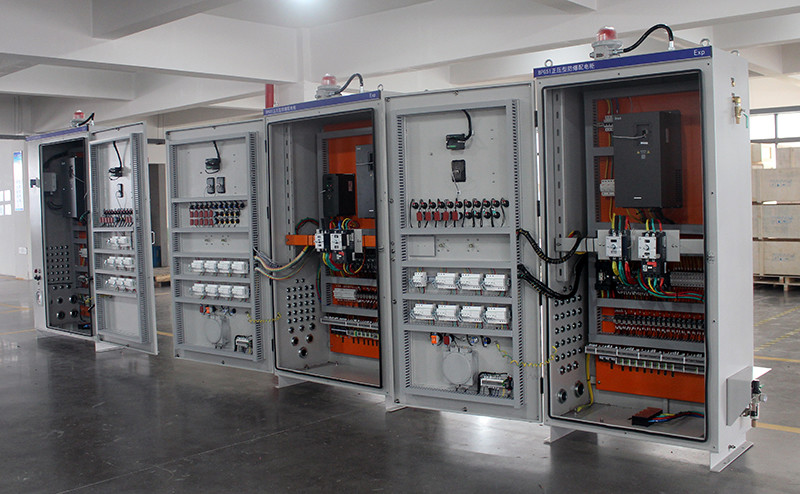

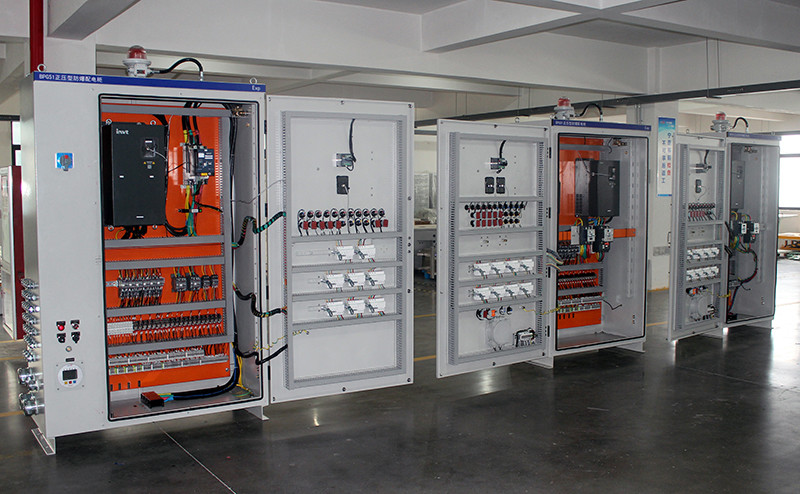

Tlaková skriňa BPG51 odolná proti výbuchu

Technické parametre

Menovité napätie	Menovitý prúd	Znak odolnosti proti výbuchu	Úroveň ochrany	Úroveň ochrany proti korózii
380V	≤250A	Ex db eb mb px IIC T4 Gb	IP65 (komora vzduchového potrubia IP54)	WF1*WF2

Tlak vzduchu dodávaný používateľom	Nastavenie tlaku filtra na reguláciu tlaku	Normálny rozsah pracovného tlaku	Dolná hranica alarmového tlaku	Horná hranica alarmového tlaku	Dolná hranica vypínacieho tlaku	Horná hranica vypínacieho tlaku
0,3～0,8 MPa	0,05 MPa	100 ~ 500 Pa	60 ~ 100 Pa	500 ~ 1000 Pa	＜60Pa	＞1000Pa

Typ ochranného plynu	Teplota plynu	Trvanie vetrania	Úroveň ochrany proti korózii
Čistý vzduch alebo inertný plyn	≤40℃	10min	WF1

Vlastnosti produktu

1. Plášť je vyrobený z vysokokvalitnej uhlíkovej alebo nehrdzavejúcej ocele zváranej a tvarovanej, s vysokotlakovým elektrostatickým nástrekom na povrchu, ktorý je odolný proti korózii, antistatický, pevný a spoľahlivý;

2. Modulárna konštrukcia, pretlaková komora a regulačná komora sa dajú kombinovať rôznymi spôsobmi, napríklad hore a dole, vľavo a vpravo, vpredu a vzadu, alebo sa dajú inštalovať samostatne;

3. Používatelia, vybavení zariadením na reguláciu tlaku plynu a filtračným zariadením, musia na mieste zaviesť len zdroje priemyselného plynu a nemusia inštalovať ďalšie komponenty zdroja plynu;

4. Pretlaková komora vybavená prepážkami proti iskrám a časticiam môže lokálne vypúšťať plyn, čo zaručuje bezpečnosť a spoľahlivosť;

5. Riadiaci systém využíva programovateľný logický regulátor PLC, ktorý je stabilný, spoľahlivý a má vysokú rýchlosť odozvy;

6. Humanizované rozhranie človek-stroj, textový LCD displej, integrácia viacerých funkcií, redukcia tlačidiel a kontroliek na ovládacom paneli;

7. Vďaka komunikačnému rozhraniu je možné dosiahnuť vzdialené centralizované monitorovanie a ovládanie;

8. Monitorovanie dôležitých parametrov v reálnom čase, napríklad tlaku v pretlakovej komore a prietoku;

9. Je možné nastaviť typ signálu snímača a rozsah hodnoty signálu;

10. Čas oneskorenia pred formálnou výmenou vzduchu možno nastaviť tak, aby sa zabezpečilo úplné vypustenie horľavých plynov pred zapnutím pretlakovej komory;

11. Podľa tlakovej situácie zdroja plynu na mieste je možné nastaviť rozsah pracovného tlaku, rozsah alarmového tlaku a rozsah vypínacieho tlaku v komore s pozitívnym tlakom;

12. Nastavte veľkosť pretlakovej komory podľa aktuálnej situácie, aby ste zlepšili univerzálnosť riadiaceho programu;

13. Program automaticky vypočíta trvanie ventilácie na základe príslušných parametrov;

14. Modulárna konštrukcia programu, vďaka ktorej je možné dosiahnuť rôzne riadiace funkcie jednoduchým načítaním rôznych programov;

15. Je vybavený programom na analýzu porúch systému a blikajúcim textom na rozhraní človek-stroj, ktorý používateľom umožňuje jednoduchú údržbu;

16. V pretlakovej komore možno inštalovať rôzne detekčné prístroje, analytické prístroje, zobrazovacie prístroje, nízkonapäťové elektrické prístroje, frekvenčné meniče, softštartéry a rôzne elektrické riadiace systémy, vďaka čomu je komora flexibilná a univerzálna.

Uplatniteľný rozsah pôsobnosti

1. Vhodný do prostredia s výbušnými plynmi v zónach 1 a 2;

2. Vhodné pre miesta v zóne 21 a 22 s horľavým prachovým prostredím;

3. Vhodný pre výbušné plynné prostredie triedy IIA, IIB a IIC;

4. Vhodné pre teplotné skupiny T1 až T6;

5. Je použiteľný v nebezpečných prostrediach, ako je ťažba ropy, rafinácia ropy, chemický priemysel, čerpacie stanice, ropné plošiny na mori, ropné tankery, spracovanie kovov, medicína atď;

6. Vhodný na nevýbušnú úpravu výrobkov s veľkým objemom, vysokým nárastom pracovnej teploty vnútorných komponentov alebo zložitých elektrických obvodov;

7. Existujú dva typy úpravy: zrieďovacie prúdenie vzduchu a kompenzácia úniku.
