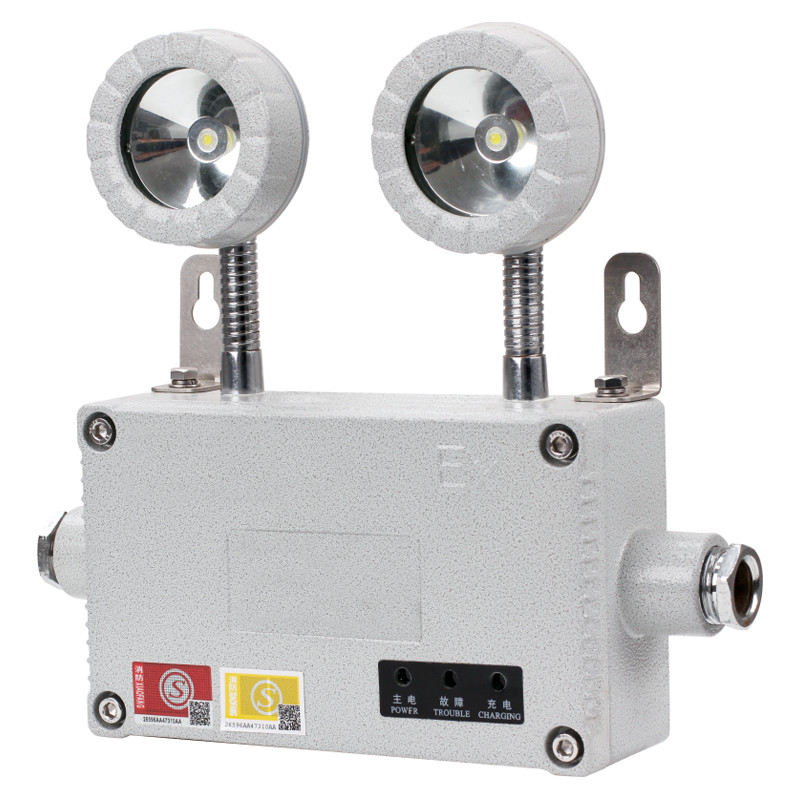

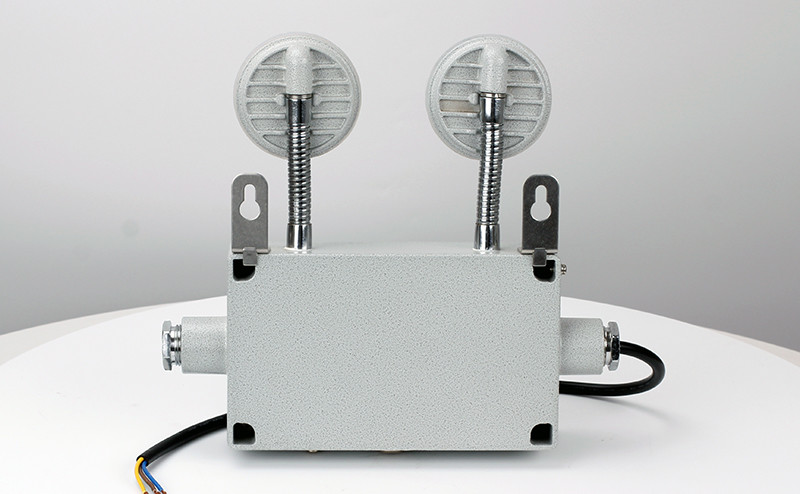

Eksplozijsko varna zasilna luč BCJ51

SH-C-XF80 krmilnik zasilne razsvetljave

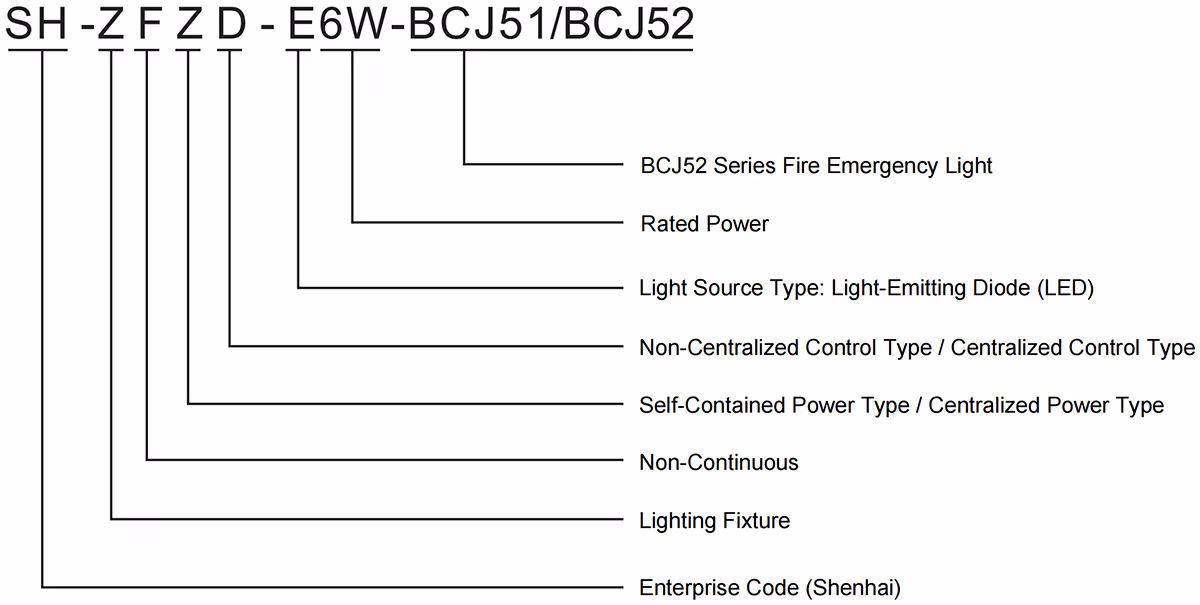

Pomen modela

Standard izvajanja

GB 17945, GB 51309

Tehnični parameter

Model izdelka	SH-C-XF80
Dimenzije (Š × G × V)	600 mm × 600 mm × 1830 mm
Napajanje	AC 96–276 V, 50 Hz (napajalnik za protipožarno zaščito)
Baterija	12AH 1 celica
Komunikacijski vmesnik	CAN × 1 kanal, RS485 × 1 kanal, aktivni kontakt × 1 kanal	CAN, USB, RS232, RS485, RJ45
Sposobnost mrežnega povezovanja	1 CAN bus kanal. Vsak kanal povezuje do 32 naslovljivih naprav.	4-kanalni CAN bus. Vsak kanal se poveže z 32 naslovljivimi napravami.
Način prenosa podatkov	R-BUS komunikacija + nepolarizirano dvojno napajanje
Razdalja omrežja	Razdalja med avtobusi do 1000 metrov; za razdalje >1000 metrov se priporočajo optični ali CAN ponavljalniki.
Čas pripravljenosti	>180 min
Tiskalnik	Termalni tiskalnik (zagotovi stranka)
Zaslon	8-palčni industrijski zaslon na dotik
Način namestitve	Navpično
Delovno okolje	Temperatura: od -20 °C do 55 °C, Relativna vlažnost: <95% RH (brez kondenzacije)

Lastnosti izdelka

1. Samodejno spremlja delovno stanje sistemske opreme in naprav za zasilno razsvetljavo, z letnimi in mesečnimi funkcijami pregledovanja;

2. Vgrajen rezervni vir napajanja zagotavlja ≥180 minut delovanja v sili, z zaščito IP33 in stabilno komunikacijo CAN bus; zgodovinski dnevniki dogodkov prikazujejo vse kritične operacije in stanja sistema;

3. Izjemna nosilnost, ki podpira več kot 18.000 svetil; samodejno izvaja letne in mesečne preglede opreme, prikazuje stanje sistemskih naprav v realnem času, se integrira s sistemi FAS prek suhih kontaktov ali protokolov, dinamično prikazuje več načrtov evakuacijskih navodil in omogoča prilagojeno vklapljanje/izklapljanje svetil v ozadju med normalnim delovanjem;

4. Podpira različne pomožne funkcije med rutinskim delovanjem; omogoča ustvarjanje uporabniških računov za konfiguracijo komunikacijskih parametrov sistema in uporabniških dovoljenj.

SH-D-□-BXK58 Serija centraliziranega napajanja za zasilno razsvetljavo

Pomen modela

Standard izvajanja

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、GB 17945、GB 51309、IEC 60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31

Oznaka za eksplozijsko odpornost

Ex db eb IIC T6 Gb, Ex tb IIICT80°C Db;

Tehnični parameter

Model izdelka	SH-D-0.15KVA-BXK58
Polnilnik	Vhodna napetost	AC 220V ±25%, 50Hz	Izhod za nujne primere	Izhodna napetost	DC 36V
	Poraba glavnega napajanja	2,5 W		Izhodna moč	4 tokokrogi, skupna moč 150 W
	Način polnjenja	Samodejna pretvorba med izenačevanjem in plavajočim polnjenjem		Preklop v sili	<5 sekund
Baterija	Trajanje izrednega stanja	≥90 min	Delovno okolje	Dimenzije	894 mm × 600 mm × 355 mm
	Čas polnjenja	≤24 ur		Ocena zaščite	IP66
	Nazivna napetost	DC 36V		Način montaže	Stenska namestitev
	Tip baterije	Litijeva baterija		Delovno okolje	Temperatura od 0 °C do +55 °C; Relativna vlažnost <95%
	Model baterije	36 V 11 Ah		Standardi skladnosti	GB17945-2010
	Zmogljivost posamezne celice	11 Ah/36 V
	Število baterij	1 celica/1 pakiranje

Model izdelka	SH-D-0,30 kVA-BXK58
Polnilnik	Vhodna napetost	AC 220V ±25%, 50Hz	Izhod za nujne primere	Izhodna napetost	DC 36V
	Poraba glavnega napajanja	2,5 W		Izhodna moč	4 tokokrogi, skupna moč 150 W
	Način polnjenja	Samodejna pretvorba med izenačevanjem in plavajočim polnjenjem		Preklop v sili	<5 sekund
Baterija	Trajanje izrednega stanja	≥90 min	Delovno okolje	Dimenzije	894 mm × 600 mm × 355 mm
	Čas polnjenja	≤24 ur		Ocena zaščite	IP66
	Nazivna napetost	DC 36V		Način montaže	Stenska namestitev
	Tip baterije	Litijeva baterija		Delovno okolje	Temperatura od 0 °C do +55 °C; Relativna vlažnost <95%
	Model baterije	36 V 17 Ah		Standardi skladnosti	GB17945-2010
	Zmogljivost posamezne celice	17 Ah/36 V
	Število baterij	1 celica/1 pakiranje

Model izdelka	SH-D-0,30 kVA-BXK58
Polnilnik	Vhodna napetost	AC 220V ±25%, 50Hz	Izhod za nujne primere	Izhodna napetost	DC 36V
	Poraba glavnega napajanja	2,5 W		Izhodna moč	4 tokokrogi, skupna moč 150 W
	Način polnjenja	Samodejna pretvorba med izenačevanjem in plavajočim polnjenjem		Preklop v sili	<5 sekund
Baterija	Trajanje izrednega stanja	≥90 min	Delovno okolje	Dimenzije	894 mm × 600 mm × 355 mm
	Čas polnjenja	≤24 ur		Ocena zaščite	IP66
	Nazivna napetost	DC 36V		Način montaže	Stenska namestitev
	Tip baterije	Litijeva baterija		Delovno okolje	Temperatura od 0 °C do +55 °C; Relativna vlažnost <95%
	Model baterije	36 V 34 Ah		Standardi skladnosti	GB17945-2010
	Zmogljivost posamezne celice	36 Ah/36 V
	Število baterij	1 celica/1 pakiranje

Strukturne značilnosti in način delovanja

1. Napajalni tokokrog je sestavljen predvsem iz glavnega napajalnega tokokroga in rezervnega napajalnega tokokroga. Ko je glavni napajalni tokokrog v delovanju, hkrati polni rezervni napajalni tokokrog in baterijo. Ko je baterija popolnoma napolnjena, polnilnik samodejno preklopi v način plavajočega polnjenja, da prepreči samopraznjenje baterije in tako zagotovi zmogljivost baterije med napajanjem.

2. Ko pride do izpada glavnega napajanja, centralizirano napajanje samodejno zazna izpad napajanja z izmeničnim tokom. S pomočjo programske opreme in logične presoje samodejno preklopi v zasilni način. Ko se glavno napajanje ponovno vzpostavi, krmilni sistem takoj preklopi nazaj v normalno delovanje. Ko pride do napake v sistemu, se informacije o napaki samodejno naložijo v krmilnik zasilne razsvetljave. Programska oprema to obdela z logično presojo, shrani zapise o napakah v bazo podatkov za poznejši pregled in hkrati aktivira zvočni alarm. Če dogodek zahteva prehod v zasilni način, krmilni sistem preklopi v zasilno delovanje. Poleg tega ima centralna napajalna enota funkcije avtomatskega letnega in mesečnega pregleda sistema.

3. Centralizirano napajanje dodeljuje 8 neodvisnih tokokrogov svetilkam. Komunikacija s svetilkami poteka v 2-žičnem načinu, ki je nepolarni tako za napajanje kot za signale, skupaj z avtomatsko zaščito pred kratkim stikom. Sistem ima močne protimotečne sposobnosti in omogoča enostavno namestitev.

4. Centralizirano napajanje SH-D-0,15KVA-BXK58 sestavljajo trije deli: modul zaslona, glavni krmilni modul in modul za pridobivanje podatkov (tiskana vezja). Moduli komunicirajo prek vmesnika RS485, kar olajša odpravljanje napak, ko se pojavijo težave.

5. Vsi zunanji priključni kabli centraliziranega napajanja SH-D-0,15KVA-BXK58 so priključeni na priključno ploščo, kar olajša ožičenje. 6. Centralizirano napajanje SH-D-0,15KVA-BXK58 komunicira z računalnikom prek CAN-vmesnika, kar zagotavlja zanesljiv prenos in visoko zmogljivost v realnem času.

Lastnosti izdelka

1. Inteligentno mikroprocesorsko krmiljenje/digitalno krmiljenje DSP s tehnologijo modulacije SVPWM, ki ponuja obsežne funkcionalnosti;

2. LED LCD zaslon in zvočni/vizualni alarmi za napake za poenostavljeno vzdrževanje;

3. Avtomatsko takojšnje preklapljanje omogoča delovanje brez nadzora;

4. Tiho delovanje v stanju pripravljenosti, brez onesnaževanja, nevarno, energetsko učinkovito, minimalna poraba energije med nadzorom v nesiličnih razmerah;

5. Zanesljiva kakovost, najboljše razmerje med ceno in zmogljivostjo med primerljivimi izdelki, popolne zaščitne funkcije;

6. Močna zmogljivost preobremenitve, celovite zaščitne funkcije.

Veljavno področje uporabe

1. Primerno za okolja z eksplozivnimi plini: cona 1, cona 2;

2. Primerno za okolja z vnetljivim prahom: cona 21, cona 22;

3. Zasnovan za nevarna okolja v naftni industriji, rafinerijah, kemični industriji in vojaški industriji kot splošna razsvetljava ali namenska zasilna razsvetljava med izpadi električne energije.
