『Ürün PDF'sini indirmek için buraya tıklayın: Patlamaya Dayanıklı Işık BED57』
Model Anlamı
Uygulama Standardı
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.9、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC 60079-18、IEC 60079-31
Özellik Tanıtımı

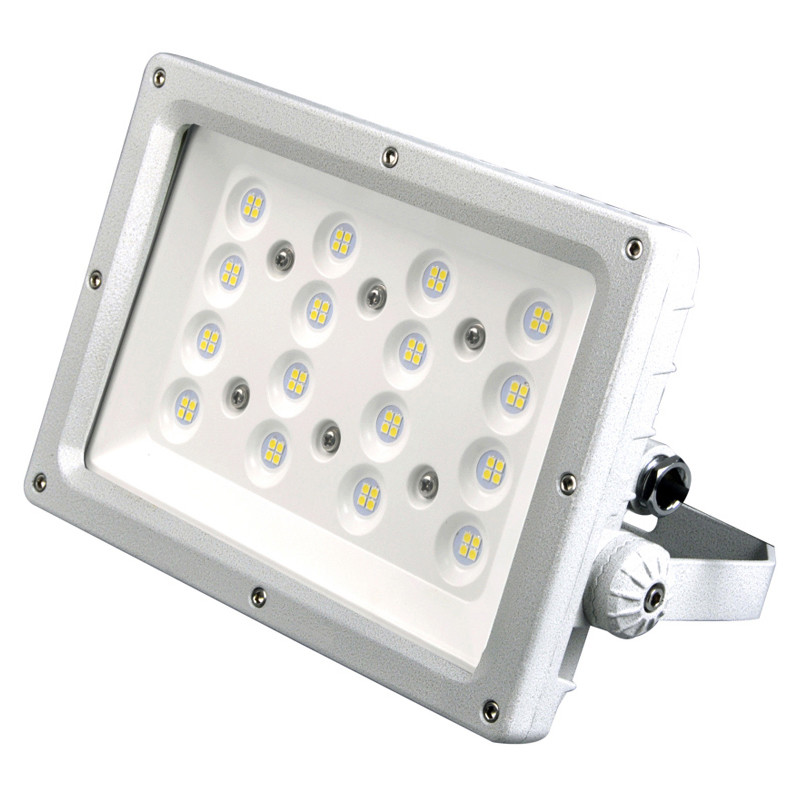

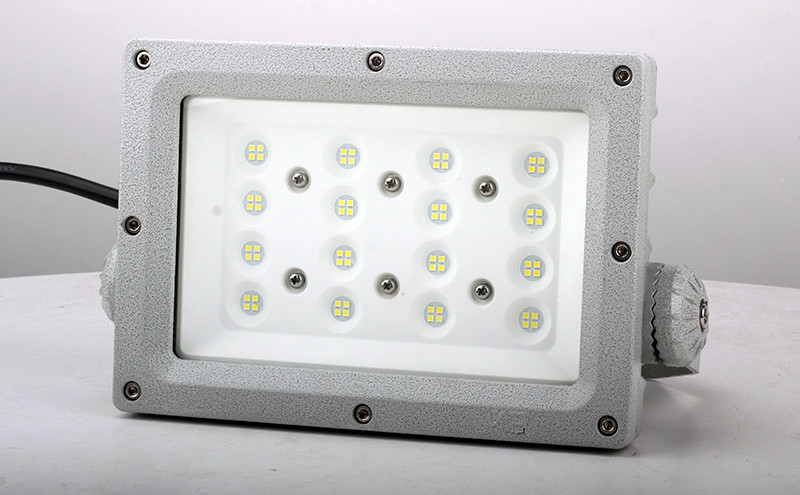

 | Premium marka yongalar, rasyonel düzenleme, tek yönlü ışık yayılımı, homojen ve yumuşak aydınlatma, ışık verimliliği ≥120lm/W, yüksek renk oluşturma indeksi Ra＞70, uzun hizmet ömrü, çevre dostu, renk sıcaklığı 3000K~5700K. |  | Işınlama açısının 0 ila 270 derece arasında ayarlanmasını sağlayan ayar mekanizması. |

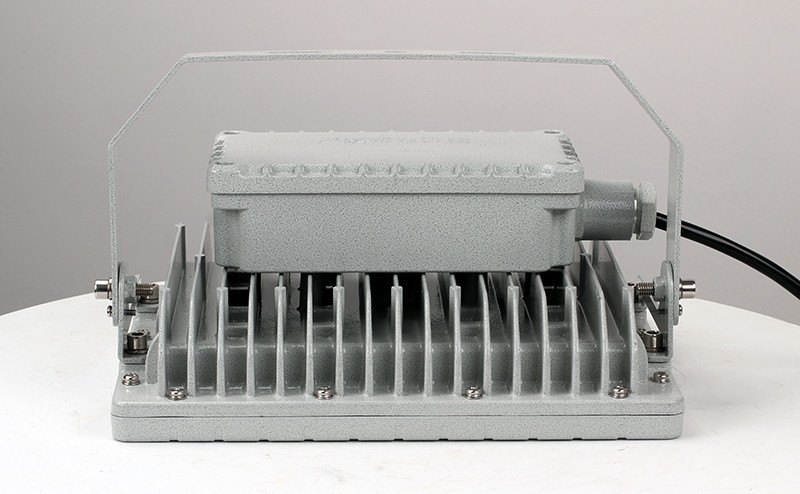

 | Isı yayma yapısı, ısı yayma yüzey alanını artırmak için kanatçık tasarımına sahiptir. Hava akımını kullanmak için hava konveksiyon kanalları eklenmiştir, bu da ışık kaynağı boşluğundan ısıyı etkili bir şekilde yayarak armatürün uzun vadede güvenilir çalışmasını sağlar. |  | Optik bileşenleri ve parlama önleyici unsurları bir araya getiren yenilikçi entegre tasarım, parlama olmadan eşit aydınlatma sağlayan çok noktalı ışık dağılımı özelliğine sahiptir; Çeşitli yüksekliklerde kurulum için uygun, birden fazla ayarlanabilir açı seçeneği mevcuttur. |
Teknik Parametre
| Model ve Özellikler | Patlamaya Dayanıklı İşaretleme | Işık Kaynağı | Armatür Tipi | Güç (W) | Işık Akısı (lm) | Renk Sıcaklığı (K) |
| BED57 | Ex db eb mb IIC T6 Gb,
Ex tb IIIC T80°C Db | LED | I | 30, 40, 50, 60 | 3600~7200 | 3000~5700 |
| II | 80, 100, 120 | 8400~14400 |
| III | 120, 150, 160, 180 | 14400~19200 |
| IV | 200, 240, 300 | 21600~28800 |
| V | 400, 480, 600 | 48000~72000 |
| VI | 600, 800 | 72000~96000 |
| Nominal Gerilim/Frekans | Giriş İpliği | Kablo Dış Çapı | Koruma Derecesi | Korozyon Direnç Derecesi |
| AC 220V/50Hz | G3/4" | Φ10~Φ14mm | IP66 | WF1, WF2* |
| Acil Durum Müdahale Süresi (s) | Şarj Süresi (saat) | Acil Durum Gücü (100W dahilinde) | Acil Durum Gücü (200W dahilinde) | Acil Durum Aydınlatma Süresi (dk) |
| ≤0.3 | 24 | ≤20W | 20W~50W Opsiyonel | ≥60 dakika、≥90 dakika İsteğe bağlı |
Işık Dağılım Eğrisi
Ürün Özellikleri
1. Radyatör, yüksek basınçlı elektrostatik toz boya içeren özel döküm alüminyum alaşım ile tasarlanmıştır;
2. Yüksek korozyon direncine sahip açık paslanmaz çelik bağlantı elemanları;
3. Işık kaynağı ve güç kaynağı bölmeleri için ayrı yapılar;
4. Yüksek ışık kullanımı, optimize edilmiş dağılım, tek tip aydınlatma ve parlamayan performansa sahip profesyonelce tasarlanmış optik sistem;

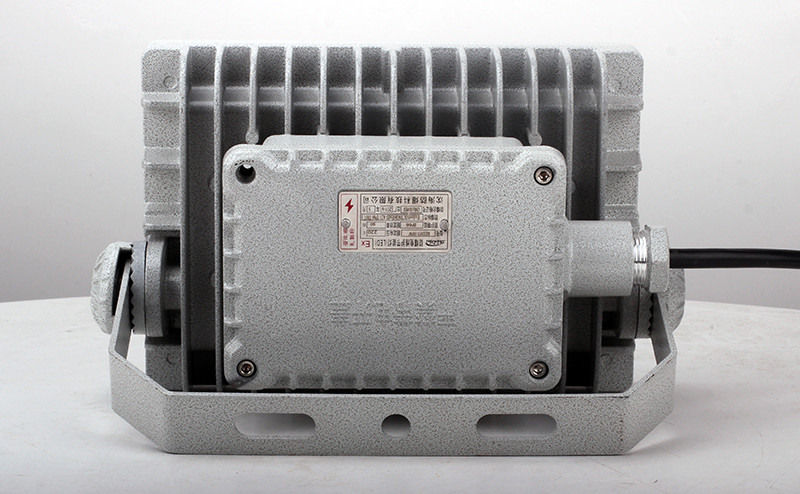

5. Güvenli yapışma ve yüksek koruma derecesi için silikon kauçuk contalı labirent tipi bağlantı kutusu;
6. Üstün darbe direncine, termal şok toleransına ve yüksek ışık geçirgenliğine sahip yüksek mukavemetli temperli cam;
7. Geniş voltaj girişli ve sabit akım çıkışlı sabit akım güç kaynağı, şönt akım, dalgalanma, aşırı akım, açık devre, kısa devre, yüksek sıcaklık ve elektromanyetik parazite karşı koruma özelliğine sahiptir;
8. Güç faktörü cosφ ≥ 0,95;
9. Kullanım gereksinimlerine göre modüler bir acil durum cihazı ile donatılabilir, güç kaynağı kesintisi sırasında otomatik olarak acil durum aydınlatma moduna geçer;
10. Kablo tesisatı.

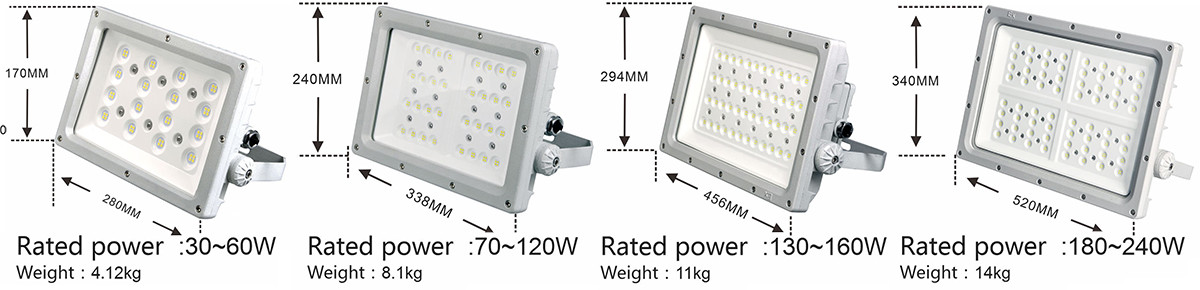

Kurulum Boyutları
| Güç Aralığı (W) | A (mm) | B (mm) | C (mm) | E (mm) | F (mm) |
| 30~60 | 280 | 240 | 105±8 | 170 | 123.5 |
| 80~120 | 380 | 340 | 115±8 | 240 | 134 |
| 120~180 | 457 | 416 | 150±8 | 294 | 152 |
| 200~240 | 522 | 480 | 200±8 | 340 | 153 |
| 300 | 210 |
| 400 | 680 | 153 |
| 480 |
| 600 | 210 |
| 600 | 1002 | 961 | 680 |
| 800 |
Uygulanabilir Kapsam
1. Patlayıcı gaz ortamlarındaki Bölge 1 ve Bölge 2 konumları için uygundur;
2. Sınıf IIA, IIB ve IIC patlayıcı gaz ortamları için uygundur;
3. Patlayıcı toz ortamlarındaki Bölge 21 ve Bölge 22 konumları için uygundur;
4. Sınıf IIIA, IIIB ve IIC patlayıcı toz ortamları için uygundur;
5. T1 ila T6 sıcaklık sınıfları için uygundur;
6. Enerji tasarrufu sağlayan güçlendirme projeleri ve bakım veya değişimin zor olduğu yerler için uygundur;
7. Petrol çıkarma, arıtma, kimyasal işleme, askeri üretim, tekstil üretimi, gıda işleme, açık deniz petrol platformları, tankerler ve benzeri tesislerde aydınlatma için yaygın olarak kullanılır.
Model Anlamı
Uygulama Standardı
| Yüksek Yapılar için Tasarım Standartları | Binaların Yıldırımdan Korunma Tasarımı için Kod | Yüksek Direkli Aydınlatma Armatürlerinin Üretim Standartları
Teknik Özellikler vb. | Ulusal Patlamaya Dayanıklı Standartlar |
GB50205-2020
GB50135-2019 | GB50057-2020 | JT/T312-1996 | GB/T3836 |
| Patlamaya Dayanıklı Motor Güç Değeri | Kaldırma Mekanizması | Motor Kaldırma Hızı | Giriş Güç Kaynağı |
| 0,9~1,4 kW | Manuel/Otomatik | 1~6 m/dk | 3P+N+PE |
Aydınlatma Armatürü Gücü
| Model Özellikleri | Patlamaya dayanıklı İşaretleme | Işık Kaynağı | Lamba Tipi | Güç (W) | Işık Akısı (lm) | Renk Sıcaklığı (K) |
| BED57 | Ex db eb mb IIC T6 Gb,
Ex tb IIIC T80°C Db | LED | II | 80~120 | 8400-12000 | 3000~5700 |
| III | 120~180 | 14400-19200 |
| IV | 200~300 | 21600-28800 |
| V | 400~600 | 48000~72000 |
| VI | 600~800 | 72000~96000 |
| BED51 | I | 100~180 | 12000~21600 |
| II | 100~200 | 24000~30000 |
| III | 180~320 | 31200~42000 |
Ürün Özellikleri
1. Patlamaya dayanıklı yüksek direk lambası, rasyonel bir yapıya ve yüksek mukavemete sahiptir, bu da montajı, bakımı ve ışık kaynağının değiştirilmesini kolaylaştırır. Kaldırma sistemi ve elektrikli bileşenleri, güvenilir performansa sahip ileri teknolojiyi kullanır.
2. Işık Direği: Hassas bükme ve otomatik kaynaklama ile birinci sınıf karbon çelik levhadan üretilmiştir. Tüm metal bileşenler, korozyon koruması için sıcak daldırma galvanizleme işleminden geçirildikten sonra pasivasyon işlemine tabi tutulur. Bu, tüm iç ve dış yüzeylerde koruyucu bir kaplama sağlar, hizmet ömrünü uzatır ve bakım maliyetlerini azaltır.
3. Patlamaya dayanıklı güç dağıtım kontrol sistemi: Patlamaya dayanıklı kontrol kutusu, direğin tabanına sabitlenmiştir ve entegre aydınlatma ve motor kontrol sistemlerini barındırır. Tam yük ve kısmi aydınlatma modlarını destekleyen çift devreli güç kaynağına sahiptir ve çeşitli kullanıcı gereksinimlerini karşılamak için manuel, ışık algılama ve zamana dayalı kontroller dahil olmak üzere çoklu kontrol seçenekleri sunar. Güç, patlamaya dayanıklı kontrol kutusu ve aydınlatma kabloları, kilitleme cihazları ile donatılmış özel fişli konektörler kullanılarak bağlanan bir kablo sistemi aracılığıyla sağlanır.
4. Patlamaya dayanıklı otomatik kaldırma aktarma sistemi: Bu sistem, patlamaya dayanıklı motor, sonsuz dişli ve tambur tertibatından oluşur. Işık başlığının herhangi bir konumda durmasını sağlar. Aşırı tork koruması ve çift otomatik/manuel çalışma modları ile donatılmıştır.
5. Kanca Sistemi: Bu sistem, hafif platformun rüzgar nedeniyle bükülmesini önlemek için otomatik kanca takma/çıkarma boşaltma cihazı (sınır anahtarları ile) içerir. Ana çelik halat boşaltılmış durumda kalır ve şiddetli hava koşullarında platformun stabilitesini sağlar.
6. Kablo Kılavuz Makara Sistemi: Bu tertibat, 120° aralıklarla düzenlenmiş ve ışık direğinin üst desteğine sabitlenmiş üç makara kolundan oluşur. Her makara kolu aşağıdakilerle donatılmıştır:
a. Sızdırmaz, ömür boyu yağlamalı özel rulmanlar;
b. Işık paneli için özel otomatik kilitleme ve serbest bırakma boşaltma cihazı;
c. Yüksek moleküler metalik olmayan yalıtım malzemesinden yapılmış kasnak tekerlekleri, kablo yüzeyine zarar vermez;
d. Çelik halatın kılavuz makarasından kaymasını önleyen bir sınırlama cihazı.
7. Kılavuz ve Fren Sistemi: Bu sistem, normal yükselme ve alçalma sırasında ışık tertibatını yönlendirir. Tel halatın kopması durumunda, ışık tertibatının düşmesini önlemek için fren mekanizması olarak devreye girer. Kılavuz sistemi, hareket boyunca ışık tertibatının merkezdeki konumunu korumak için yaylı naylon tekerlekler kullanır ve direğe çarpma veya direğin veya ışık tertibatının korozyon önleyici yüzeyinin hasar görmesine neden olabilecek eğrilmeyi önler. Fren sistemi, 120° aralıklarla düzenlenmiş üç cihaz setinden oluşur. Üç fren balatası da aynı anda direğe kenetlenerek devreye girer. Askı kablosu yeniden gerildiğinde, frenler direkten serbest kalır ve ışık tertibatının hareketine devam etmesini sağlar. Kablo boşaldığında, frenler koruyucu durumda kilitli kalır. Gelişmiş hidrolik fren teknolojisi, sert çarpışmaları önler, daha fazla fren gücü sağlar ve sorunsuz, gürültüsüz çalışma sağlar.
8. Yıldırımdan Korunma Topraklama Sistemi: Patlamaya dayanıklı yüksek direk lambası, elektriksel patlamaya dayanıklılık gereksinimlerini karşılayan, toprak direnci 10Ω'u geçmeyen özel bir topraklama cihazına sahiptir.
9. Tüm mekanik şanzıman bileşenleri elektriksel olmayan patlamaya dayanıklı işlemden geçirilir.
Teknik Parametre
| Işık Direği Yüksekliği | 15 | 20 | 25 | 30 | 35 | 40 |
| Elektrik direğindeki bölüm sayısı | 2 | 3 | 3 | 3 | 4 | 4 |
| Duvar Kalınlığı (mm) | 6/8 | 6/8/10 | 6/8/10 | 6/8/10 | 6/8/10/12 | 6/8/10/12 |
| X-φA | 12-Φ40 | 12-ф 40 | 12-ф 50 | 12-ф 50 | 16-Φ 45 | 16-ф45 |
| φB | 800 | 800 | 1000 | 1000 | 1100 | 1100 |
| φC | 650 | 650 | 800 | 800 | 1000 | 1100 |
| t | 20 | 20 | 25 | 25 | 30 | 35 |
| Eşleşen Cıvatalar | 12-M27 | 12-M30 | 12-M30 | 12-M30 | 16-M36 | 16-M36 |
Anahat Çizimi
Temel Kat Planı
S: Fabrika mısınız yoksa ticaret şirketi misiniz?
A: Biz bir fabrikayız ve OEM hizmetleri veriyoruz. Başlıca ürünlerimiz patlamaya dayanıklı aydınlatmalar, patlamaya dayanıklı dağıtım kutusu, patlamaya dayanıklı kablo rakoru, patlamaya dayanıklı fanlar, patlamaya dayanıklı bağlantı kutusu ve korozyon önleyici ve toz geçirmez ve su geçirmez ışıklardır.
S: Hangi sertifikalara sahipsiniz?
A: ATEX, IECEx ve çok sayıda Ulusal Patenti geçtik.
S: Ürünleriniz hangi alanlarda kullanılıyor?
A: Petrol kimyası, havacılık, kömür elektrik enerjisi, demiryolu, metalurji, gemi yapımı, tıp, denizcilik, şarap yapımı, yangınla mücadele, belediye ve diğer endüstrilerde yaygın olarak kullanılmaktadır.
S: Örnek bir sipariş alabilir miyim?
A: Evet, kaliteyi test etmek ve kontrol etmek için numune siparişlerini memnuniyetle karşılıyoruz. Karışık numuneler kabul edilebilir.
S: Özelleştirilmiş kabul edebilir misiniz?
A: Evet. Lütfen bizi bilgilendirin ve öncelikle örneğimize göre tasarımı onaylayın.
