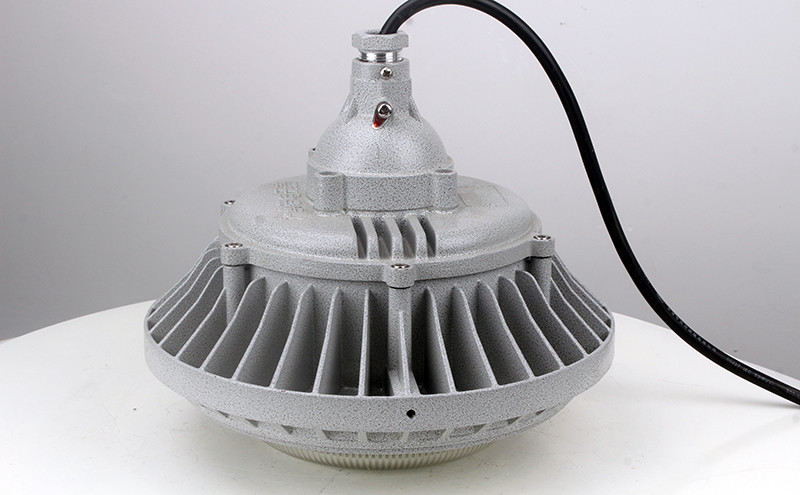

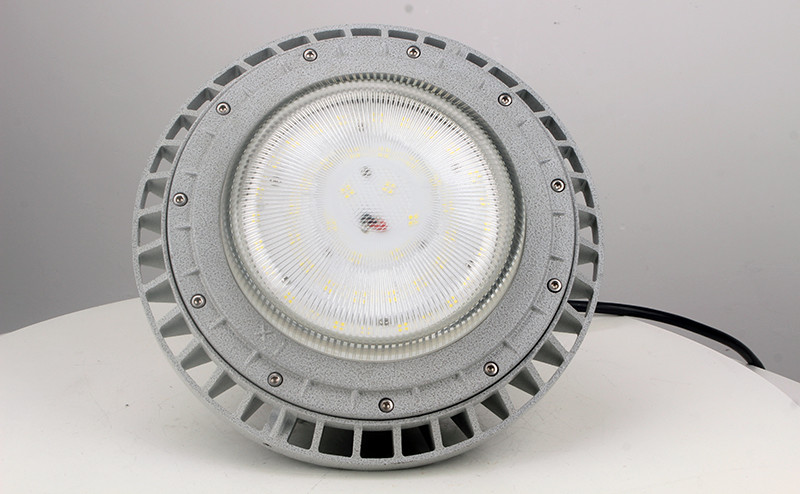

Shenhai Patlamaya Dayanıklı
『Ürün PDF'sini indirmek için buraya tıklayın: Patlamaya Dayanıklı Işık BED61』
Model Anlamı
Uygulama Standardı
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC 60079-0、IEC 60079-1、IEC 60079-31
Özellik Tanıtımı
 | Premium marka yongalar, rasyonel düzenleme, tek yönlü ışık yayılımı, homojen ve yumuşak aydınlatma, ışık verimliliği ≥120lm/W, yüksek renk oluşturma indeksi Ra＞70, uzun hizmet ömrü, çevre dostu, renk sıcaklığı 3000K~5700K. |  | Mükemmel darbe direnci ve termal şok direncine sahip, yüksek ışık geçirgenliğine sahip yüksek mukavemetli şeffaf parlama önleyici cam kapak. |
 | Doğal havalandırma konveksiyonlu ısı yayma teknolojisi, hava akışını kullanarak ısı yayma kanalları ve termal akış yolları aracılığıyla ısıyı armatürün ısı emicisinin yüzeyine yayar. Bu, LED ışık kaynağından ısıyı etkili bir şekilde yayarak LED patlamaya dayanıklı ışığın uzun vadeli çalışma güvenilirliğini sağlar. |  | Doğal havalandırma konveksiyonlu ısı yayma teknolojisi, hava akışını kullanarak ısı yayma kanalları ve termal akış yolları aracılığıyla ısıyı armatürün ısı emicisinin yüzeyine yayar. Bu, LED ışık kaynağından ısıyı etkili bir şekilde yayarak LED patlamaya dayanıklı ışığın uzun vadeli çalışma güvenilirliğini sağlar. |
Teknik Parametre
| Model ve Özellikler | Armatür Tipi | Işık Kaynağı | Güç (W) | Işık Akısı (lm) | Renk Sıcaklığı (K) | Patlamaya Dayanıklı İşaretleme | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|
| BED61 | I | LED | 10~30 | 1200~3600 | 3000~5700 | Ex db IIC T6 Gb, Ex tb IIIC T80°C Db | 2.44 |
| II | 40~60 | 4800~7200 | 3.52 | ||||
| III | 70~100 | 8400~12000 | 4.66 | ||||
| IV | 120~150 | 14400~18000 | Ex db IIC T5 Gb, Ex tb IIIC T95°C Db | 6 |
| Nominal Gerilim/Frekans | Koruma Derecesi | Korozyon Direnç Derecesi | Giriş İpliği | Kablo Dış Çapı |
|---|---|---|---|---|
| AC 220V DC 36V, 24V | IP66 | WF1 WF2* | G3/4" | Φ10~Φ14mm |
Acil Durum Parametreleri
| Acil Durum Müdahale Süresi (s) | Şarj Süresi (saat) | Acil Durum Gücü (W) | Işık Kaynağı Gücü (W) | Acil Durum Aydınlatma Süresi (dakika) |
|---|---|---|---|---|
| ≤0.3 | 24 | 5~20 | 10~30 | ≥60 dakika、≥90 dakika İsteğe bağlı |
| 10~50 | 40~150 |
Işık Dağılım Eğrisi
Yapısal Analiz
Ürün Özellikleri
1. Radyatör, yüksek basınçlı elektrostatik toz boya içeren özel döküm alüminyum alaşım ile tasarlanmıştır;
2. Yüksek korozyon direncine sahip açık paslanmaz çelik bağlantı elemanları;
3. Flanşlı patlamaya dayanıklı bağlantı yüzeyi, gelişmiş güvenilirlik için saf patlamaya dayanıklı yapı;
4. Yüksek ışık verimliliğine sahip çok noktalı ışık emisyonu, parlama olmadan eşit aydınlatma sağlar;
5. Geniş voltaj girişli ve sabit akım çıkışlı sabit akım güç kaynağı, şönt akım, dalgalanma, aşırı akım, açık devre, kısa devre, yüksek sıcaklık ve elektromanyetik parazite karşı koruma özelliğine sahiptir;
6. Enerji verimliliği ve çevre koruma için mikrodalga algılamalı karartma sistemi;
7. Güç faktörü cosφ ≥ 0,95;
8. Elektrik kesintileri sırasında acil durum aydınlatmasına otomatik geçiş için modüler acil durum kitleriyle uyumludur;
9. Kanal veya kablo tesisatı için uygundur.
Kurulum Boyutları
| Seri Numarası | Özellikler ve Model | Armatür Muhafaza Tipi | Güç Aralığı (W) | Φ (mm) | H (mm) | A (mm) |
|---|---|---|---|---|---|---|
| 1 | BED61-30W | I | 10-30 | 181 | 195 | 80 |
| 2 | BED61-60W | II | 40-60 | 225 | 216 | 95 |
| 3 | BED61-100W | III | 70-100 | 254 | 230 | 95 |
| 4 | BED61-150W | IV | 120-150 | 291 | 235 | 120 |
| Seri Numarası | İsim | Açıklamalar | Seri Numarası | İsim | Açıklamalar |
|---|---|---|---|---|---|
| 1 | Patlamaya Dayanıklı Bakım Gerektirmeyen Enerji Tasarruflu LED Işık | / | 7 | 1 1/4 Korkuluk Tipi Işık Direği + Alüminyum Alaşımlı Dirsek | Kullanıcı tarafından seçilebilir |
| 2 | Patlamaya Dayanıklı Sarkıt Işık Muhafazası AH-G3/4" | Kullanıcı tarafından seçilebilir | 8 | U Şeklinde Boru Kelepçesi + Sıkıştırma Plakası + Somun + Pul | Kullanıcı tarafından seçilebilir |
| 3 | 300 mm G3/4" Düz Çubuk | Uzunluk seçenekleri mevcut Kullanıcı tarafından seçilebilir | 9 | Patlamaya Dayanıklı Boru Bağlantısı BGJ-G3/4" Çift Harici | Kullanıcı tarafından seçilebilir |
| 4 | Patlamaya Dayanıklı Birleştirme BHJ-G3/4" (Bir İç, Bir Dış) | Kullanıcı tarafından seçilebilir | 10 | Patlamaya Dayanıklı Bağlantı Kutusu AH-G3/4"C T Düz Kapak | Kullanıcı tarafından seçilebilir |
| 5 | 300mm G3/4" Destekli Kavisli Çubuk, 30° | Kullanıcı tarafından seçilebilir | 11 | 1 1/4 Flanşlı Işık Direği + Alüminyum Alaşımlı Dirsek | Kullanıcı tarafından seçilebilir |
| 6 | 300mm G3/4" Destekli Kavisli Çubuk, 90° | Kullanıcı tarafından seçilebilir | 12 | Montaj Braketi | Kullanıcı tarafından seçilebilir |
Uygulanabilir Kapsam
1. Patlayıcı gaz ortamlarındaki Bölge 1 ve Bölge 2 konumları için uygundur;
2. Sınıf IIA, IIB ve IIC patlayıcı gaz ortamları için uygundur;
3. Patlayıcı toz ortamlarındaki Bölge 21 ve Bölge 22 konumları için uygundur;
4. Sınıf IIIA, IIIB ve IIC patlayıcı toz ortamları için uygundur;
5. T1 ila T6 sıcaklık sınıfları için uygundur;
6. Enerji tasarrufu sağlayan güçlendirme projeleri ve bakım veya değişimin zor olduğu yerler için uygundur;
7. Petrol çıkarma, arıtma, kimyasal işleme, askeri üretim, tekstil üretimi, gıda işleme, açık deniz petrol platformları, tankerler ve benzeri tesislerde aydınlatma için yaygın olarak kullanılır.
