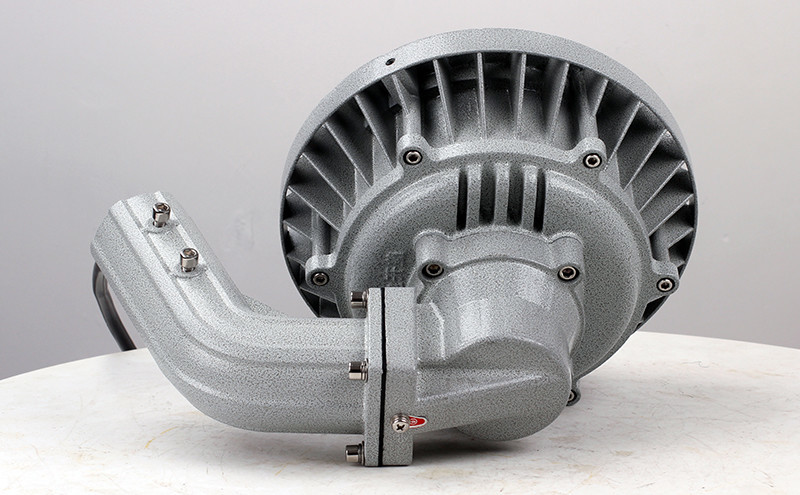

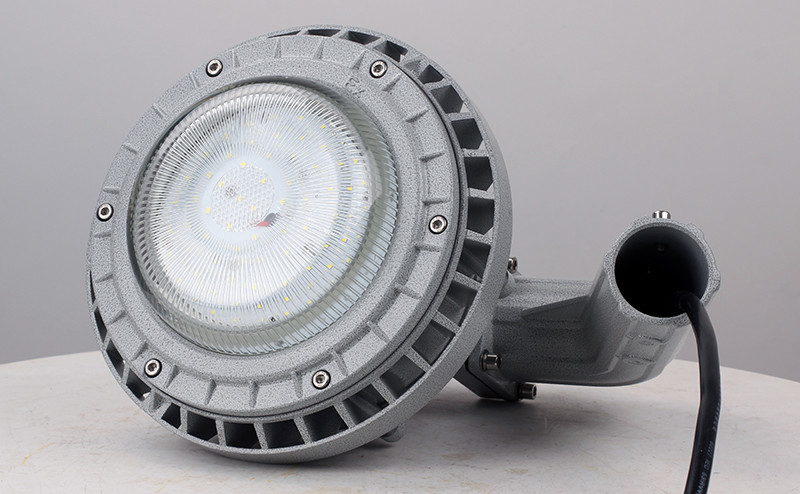

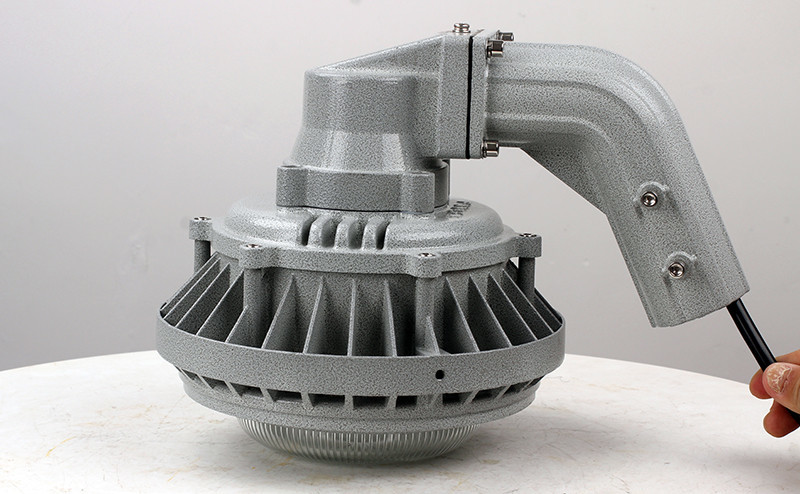

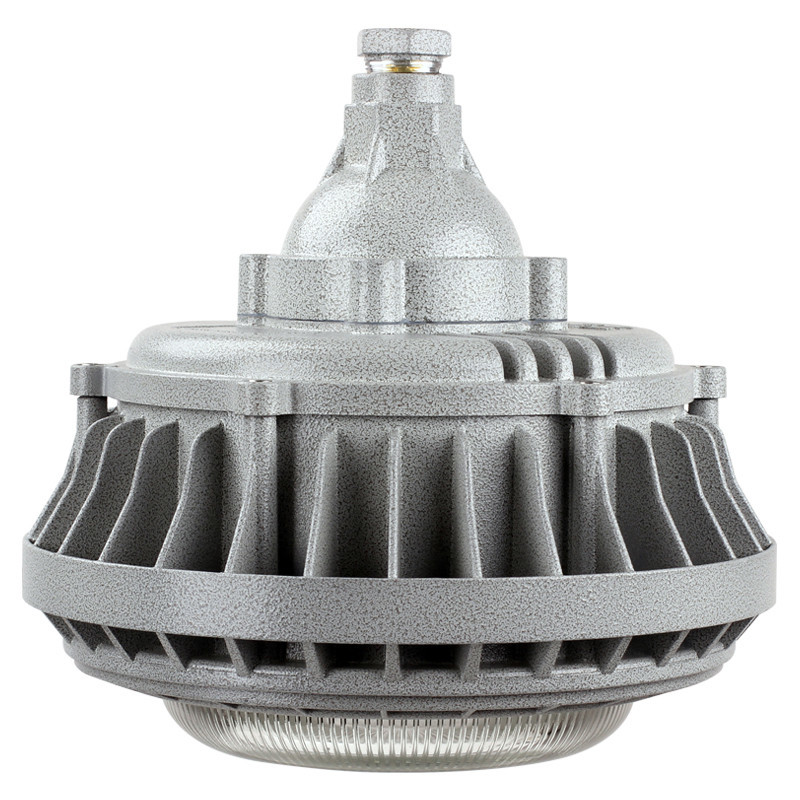

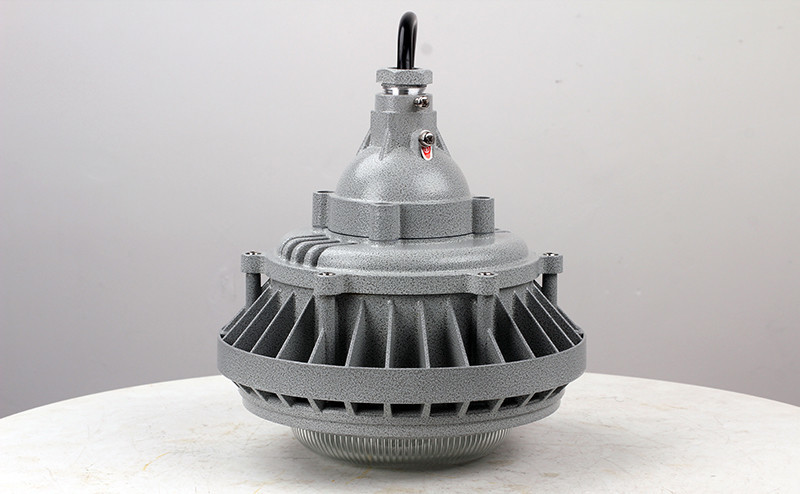

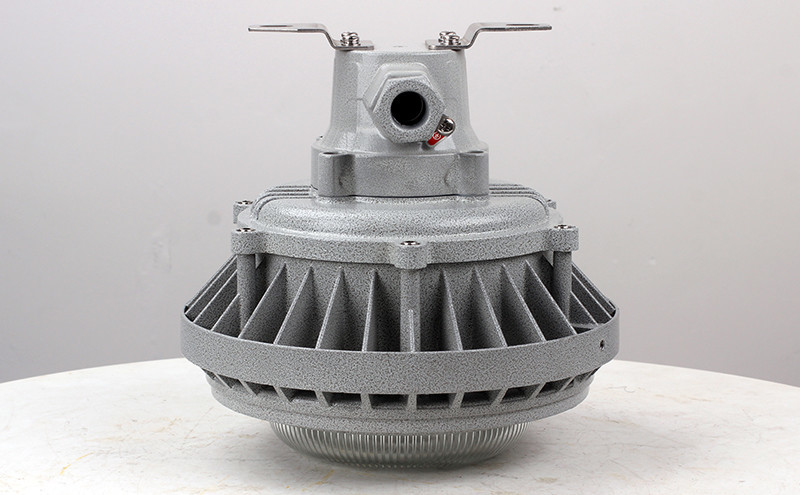

Đèn chống cháy nổ BED61-III

『Nhấp vào đây để tải xuống tệp PDF sản phẩm:』 Đèn chống cháy nổ BED61』

Ý nghĩa của mô hình

Tiêu chuẩn triển khai

GB/T3836.1, GB/T3836.2, GB/T3836.31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Trình diễn tính năng

	Đèn LED cao cấp, bố trí hợp lý, phát sáng một chiều, ánh sáng đồng đều và mềm mại, hiệu suất phát sáng ≥120lm/W, chỉ số tái tạo màu cao Ra＞70, tuổi thọ kéo dài, thân thiện với môi trường, nhiệt độ màu 3000K~5700K.		Vỏ kính trong suốt chống chói có độ bền cao, chịu va đập và chịu sốc nhiệt xuất sắc, với độ truyền sáng cao.
	Công nghệ tản nhiệt đối lưu thông gió tự nhiên sử dụng luồng không khí để tản nhiệt qua các kênh tản nhiệt và đường dẫn nhiệt đến bề mặt bộ tản nhiệt của đèn. Điều này giúp tản nhiệt hiệu quả từ nguồn sáng LED, đảm bảo độ tin cậy hoạt động lâu dài của đèn LED chống cháy nổ.		Công nghệ tản nhiệt đối lưu thông gió tự nhiên sử dụng luồng không khí để tản nhiệt qua các kênh tản nhiệt và đường dẫn nhiệt đến bề mặt bộ tản nhiệt của đèn. Điều này giúp tản nhiệt hiệu quả từ nguồn sáng LED, đảm bảo độ tin cậy hoạt động lâu dài của đèn LED chống cháy nổ.

Thông số kỹ thuật

Mẫu và Thông số kỹ thuật	Loại đèn chiếu sáng	Nguồn sáng	Công suất (W)	Lưu lượng ánh sáng (lm)	Nhiệt độ màu (K)	Dấu hiệu chống cháy nổ	Trọng lượng (kg)
BED61	I	LED	10~30	1200~3600	3000~5700	Ex db IIC T6 Gb, Ex tb IIIC T80°C Db	2.44
	II		40~60	4800~7200			3.52
	III		70~100	8400~12000			4.66
	IV		120~150	14400~18000		Ex db IIC T5 Gb, Ex tb IIIC T95°C Db	6

Điện áp định mức/Tần số	Mức độ bảo vệ	Đánh giá khả năng chống ăn mòn	Ren đầu vào	Đường kính ngoài của cáp
AC 220V DC 36V, 24V	IP66	WF1 WF2*	G3/4"	Φ10~Φ14mm

Thông số khẩn cấp

Thời gian phản ứng khẩn cấp (giây)	Thời gian sạc (giờ)	Nguồn điện khẩn cấp (W)	Công suất nguồn sáng (W)	Thời gian chiếu sáng khẩn cấp (phút)
≤0,3	24	5~20	10~30	≥60 phút, ≥90 phút (tùy chọn)
		10~50	40~150

Đường cong phân bố ánh sáng

Phân tích kết cấu

Tính năng sản phẩm

1. Bộ tản nhiệt được thiết kế bằng hợp kim nhôm đúc áp lực cao, với lớp sơn tĩnh điện bột áp lực cao;

2. Các bulông thép không gỉ lộ ra ngoài có khả năng chống ăn mòn cao;

3. Bề mặt nối chống cháy nổ có vành, cấu trúc chống cháy nổ thuần túy để tăng độ tin cậy;

4. Phát sáng đa điểm với hiệu suất phát sáng cao, cung cấp ánh sáng đồng đều mà không gây chói;

5. Nguồn điện dòng điện không đổi với dải điện áp đầu vào rộng và đầu ra dòng điện không đổi, có tính năng bảo vệ chống dòng điện song song, quá áp, quá dòng, mạch hở, mạch ngắn, nhiệt độ cao và nhiễu điện từ;

6. Hệ thống điều chỉnh độ sáng bằng cảm biến vi sóng cho hiệu quả năng lượng và bảo vệ môi trường;

7. Hệ số công suất cosφ ≥ 0.95;

8. Tương thích với bộ kit khẩn cấp mô-đun để tự động chuyển sang chế độ chiếu sáng khẩn cấp trong trường hợp mất điện;

9. Phù hợp cho hệ thống ống dẫn hoặc dây cáp.

Kích thước lắp đặt

Số seri	Thông số kỹ thuật và Mẫu	Loại vỏ đèn chiếu sáng	Dải công suất (W)	Φ (mm)	H (mm)	A (mm)
1	BED61-30W	I	10-30	181	195	80
2	BED61-60W	II	40-60	225	216	95
3	BED61-100W	III	70-100	254	230	95
4	BED61-150W	IV	120-150	291	235	120

Số seri	Tên	Ghi chú	Số seri	Tên	Ghi chú
1	Đèn LED chống cháy nổ, không cần bảo trì, tiết kiệm năng lượng	/	7	1 1/4 Cột đèn kiểu lan can + Khớp góc bằng hợp kim nhôm	Người dùng có thể chọn
2	Vỏ đèn treo chống cháy nổ AH-G3/4"	Người dùng có thể chọn	8	Bộ kẹp ống hình chữ U + Bảng kẹp + Đai ốc + Đệm	Người dùng có thể chọn
3	Thanh thẳng 300mm, ren G3/4"	Các tùy chọn chiều dài có sẵn do người dùng lựa chọn	9	Phụ kiện ống chống cháy nổ BGJ-G3/4" hai đầu ngoài	Người dùng có thể chọn
4	Kết nối chống cháy nổ BHJ-G3/4" (Một bên trong, một bên ngoài)	Người dùng có thể chọn	10	Hộp nối chống cháy nổ AH-G3/4"C Tee nắp phẳng	Người dùng có thể chọn
5	Thanh cong 300mm G3/4" có giá đỡ, góc 30°	Người dùng có thể chọn	11	Cột đèn kiểu flange 1 1/4 inch + Cút nhôm hợp kim	Người dùng có thể chọn
6	Thanh cong 300mm G3/4" có giá đỡ, góc 90°	Người dùng có thể chọn	12	Bộ giá đỡ	Người dùng có thể chọn

Phạm vi áp dụng

1. Phù hợp cho các khu vực Zone 1 và Zone 2 trong môi trường khí dễ cháy;

2. Phù hợp với môi trường khí nổ loại IIA, IIB và IIC;

3. Phù hợp cho các khu vực Zone 21 và Zone 22 trong môi trường bụi dễ cháy;

4. Phù hợp với môi trường bụi nổ loại IIIA, IIIB và IIC;

5. Phù hợp với các lớp nhiệt độ từ T1 đến T6;

6. Phù hợp cho các dự án cải tạo tiết kiệm năng lượng và các vị trí nơi việc bảo trì hoặc thay thế gặp khó khăn;

7. Được sử dụng rộng rãi trong chiếu sáng cho các hoạt động khai thác dầu mỏ, lọc dầu, chế biến hóa chất, sản xuất quân sự, sản xuất dệt may, chế biến thực phẩm, giàn khoan dầu ngoài khơi, tàu chở dầu và các cơ sở tương tự.
