技術參數

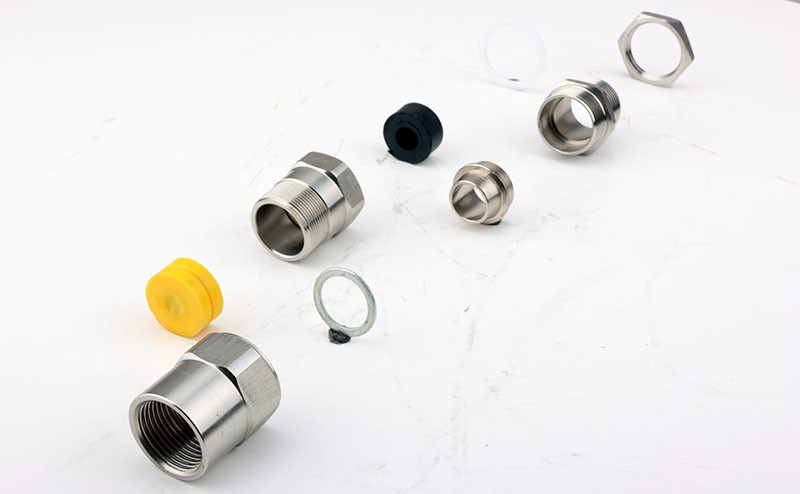

BDM - 第七類參數和剖面
它由高品質的碳鋼、黃銅或不銹鋼製成。位移式電纜夾緊裝置具有強大的防水性能。它具有雙層密封結構。入口端有螺紋連接口,適合引入鎧裝電纜。
螺紋尺寸 | 鎧裝電纜外徑(出線) | 電纜外徑(入線) | 螺紋長度 | 長度 (L) | 對邊/最大外徑 S(φ) | 對側/最大外徑 S( Φ) | ||||
英制 | 美制 | 公制 | 英制 | 美制 | 公制 | |||||
G 1/2 | NPT 1/2 | M20x1.5 | 5~10 | 9~14 | 15 | 103 | 27/30 | G 1/2 | NPT 1/2 | M20x1.5 |
G 3/4S | NPT 3/4S | M25x1.5S | 105 | 34/37 | G 3/4S | NPT 3/4S | M25x1.5S | |||
G 3/4 | NPT 3/4 | M25x1.5 | 9~15 | 14~19 | G 3/4 | NPT 3/4 | M25x1.5 | |||
G 1S | NPT 1S | M32x1.5S | 14~20 | 17 | 109 | 38/42 | G 1S | NPT 1S | M32x1.5S | |
G 1 | NPT 1 | M32x1.5 | 14~20 | 19~24 | 28/42 | G 1 | NPT 1 | M32x1.5 | ||
G 1 1/4 | NPT 1 1/4 | M40x1.5 | 19~25 | 25~30 | 110 | 48/54 | G 1 1/4 | NPT 1 1/4 | M40x1.5 | |
G 1 1/2S | NPT 1 1/2S | M50x1.5S | 20~26 | 31~36 | 113 | 55/61 | G 1 1/2S | NPT 1 1/2S | M50x1.5S | |
G 1 1/2 | NPT 1 1/2 | M50x1.5 | 26~32 | 35~39 | G 1 1/2 | NPT 1 1/2 | M50x1.5 | |||
G2S | NPT 2S | M63x1.5S | 27~33 | 39~45 | 19 | 116 | 68/74 | G2S | NPT 2S | M63x1.5S |
G 2 | NPT 2 | M63x1.5 | 39~45 | 42~50 | G 2 | NPT 2 | M63x1.5 | |||
G 2 1/2S | NPT 2 1/2S | M75x1.5S | 36~45 | 48~56 | 24 | 136 | 85/94 | G 2 1/2S | NPT 2 1/2S | M75x1.5S |
G 2 1/2 | NPT 2 1/2 | M75x1.5 | 48~56 | 56~65 | G 2 1/2 | NPT 2 1/2 | M75x1.5 | |||
G 3S | NPT 3S | M90x1.5S | 35~50 | 51~65 | 26 | 141 | 100/110 | G 3S | NPT 3S | M90x1.5S |
G 3 | NPT 3 | M90x1.5 | 51~65 | 64~75 | G 3 | NPT 3 | M90x1.5 | |||
G 4S | NPT 4S | M115x2S | 55~65 | 74~84 | 28 | 148 | 125/135 | G 4S | NPT 4S | M115x2S |
G 4 | NPT 4 | M115x2 | 74~84 | 87~98 | G 4 | NPT 4 | M115x2 |
防爆標誌 | 防護等級 |
---|---|
Ex eb IIC Gb Ex tb IIIC T80℃ Db | IP66 |
產品特色
適用範圍
1.適用於爆炸性氣體環境 Zone 1 及 Zone 2 的場所;
2.適用於可燃性粉塵環境的 21 區和 22 區場所;
3.適用於 IIA、IIB 及 IIC 爆炸性氣體環境;
4.適用於 T1-T6 溫度組別;
5.廣泛用於石油開採、煉油、化工、加油站等危險環境場所的夾緊和密封電纜。
