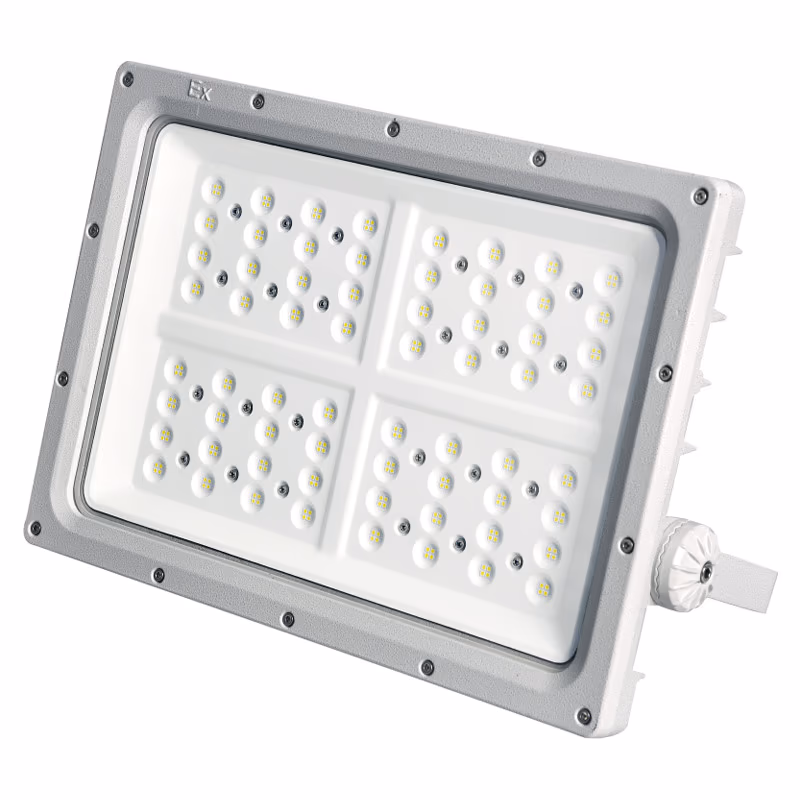

防爆燈 BED57-IV

類型：適用於危險場所的隔爆燈

顏色：灰色

防爆標誌：Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

IP 等級：IP66

型號：BED57-I

燈泡功率(W)：180 / 190 / 200 / 210 / 220 / 230 / 240

發光顏色：暖白 / 冷白

保固(年)：5 年

原產地：中國浙江

輸入電壓 (V)：220V 380V

產品重量（kg）：7.14

色溫 (CCT)：3000K~5700K

工作溫度 (°C)：-40~60

色彩渲染指數 (Ra)：80

燈泡發光效率 (lm/w)：120

發送查詢 WhatsApp

產品詳細資訊
高桿燈

『點選此處下載產品 PDF：防爆燈 BED57』

模型意義

防爆燈bed57型號含義

實施標準

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.9、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC 60079-18、IEC 60079-31

特色展示

	頂級品牌晶片，合理佈局，單向發光，光線均勻柔和，發光效率≥120lm/W，高顯色指數Ra＞70，延長使用壽命，環保節能，色溫3000K~5700K。		調節機構，可將照射角度從0度至270度進行調整。
	散熱結構採用鰭片設計以增加散熱表面積。整合空氣對流通道利用氣流，有效將光源腔體的熱量導出，確保燈具長期穩定運作。		創新整合設計結合光學元件與防眩光元素，採用多點式光線分布技術，實現均勻照明且無眩光；具備多重可調角度，適用於不同高度的安裝需求。

技術參數

防爆燈 bed57

型號與規格	防爆標誌	光源	燈具類型	功率 (W)	光通量 (lm)	色溫 (K)
BED57	Ex db eb mb IIC T6 Gb, Ex tb IIIC T80°C Db	LED	I	30, 40, 50, 60	3600~7200	3000~5700
			II	80, 100, 120	8400~14400
			III	120, 150, 160, 180	14400~19200
			IV	200, 240, 300	21600~28800
			V	400, 480, 600	48000~72000
			VI	600, 800	72000~96000

額定電壓/頻率	進線口螺紋	電纜外徑	防护等级	防蝕等級
AC 220V/50Hz	G3/4"	Φ10~Φ14mm	IP66	WF1, WF2*

緊急反應時間 (s)	充電時間 (h)	緊急電源 (100W 以內)	緊急電源 (200W 以內)	緊急照明持續時間 (分鐘)
≤0.3	24	≤20W	可選 20W~50W	≥60min、≥90min 可選

配光曲線

防爆燈 bed57 光分布曲線

產品特色

1.散熱器採用特殊壓鑄鋁合金設計，具有高壓靜電粉末塗層；

2.外露式不鏽鋼緊固件具有高抗腐蝕性；

3.光源和電源隔間的獨立結構；

4.專業設計的光學系統，光線利用率高、配光最佳化、照度均勻、無眩光；

5.迷宮型接線盒搭配矽橡膠墊片，可提供穩固的黏著性及高防護等級；

6.高強度強化玻璃，具有優異的抗衝擊性、耐熱震性和高透光率；

7.定電流電源供應器具有寬電壓輸入和定電流輸出，具有分流、突波、過電流、開路、短路、高溫和電磁干擾等保護功能；

8.功率因數 cosφ ≥ 0.95；

9.可根據使用需求配備模組化緊急裝置，在電源故障時自動切換至緊急照明模式；

10.電纜接線。

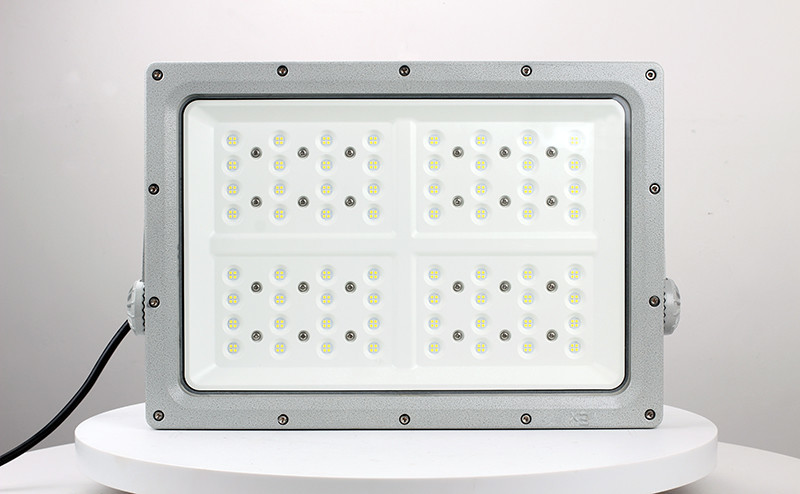

防爆燈 bed57-iv-9

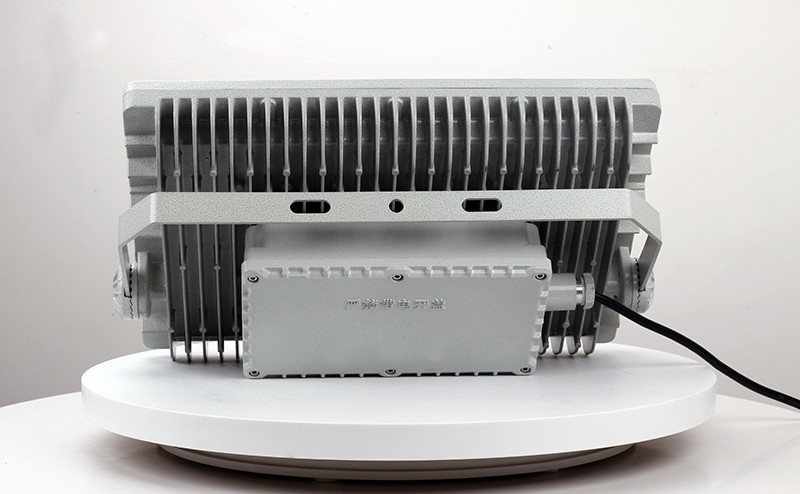

防爆燈 bed57-iv-10

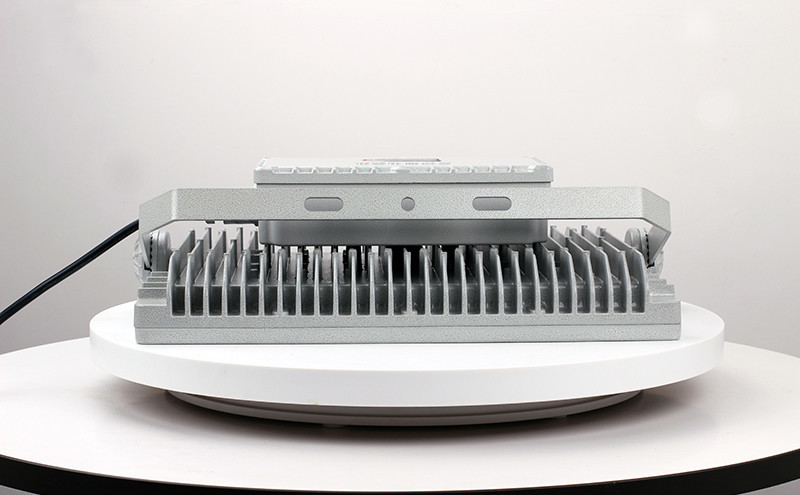

防爆燈 bed57-iv-11
防爆燈 bed51 工場圖-6
防爆燈 bed51 工場圖-7
防爆燈 bed51 工場圖-8
防爆燈 bed51 工場圖-9

安裝尺寸

防爆燈 bed57 安裝尺寸

功率範圍 (W)	A (mm)	B (mm)	C (mm)	E (毫米)	F (毫米)
30~60	280	240	105±8	170	123.5
80~120	380	340	115±8	240	134
120~180	457	416	150±8	294	152
200~240	522	480	200±8	340	153
300				340	210
400				680	153
480					153
600					210
600	1002	961			680
800	1002	961			680

適用範圍

1.適用於爆炸性氣體環境的 1 區和 2 區位置；

2.適用於 IIA、IIB 及 IIC 級爆炸性氣體環境；

3.適用於爆炸性粉塵環境的 Zone 21 和 Zone 22 位置；

4.適用於 IIIA、IIIB 及 IIC 級爆炸性粉塵環境；

5.適用溫度組別 T1 至 T6；

6.適用於節能改造專案以及維護或更換困難的地點；

7.廣泛用於石油開採、提煉、化學加工、軍事製造、紡織生產、食品加工、離岸石油平台、油輪及類似設施的照明。

模型意義

防爆高桿燈型號含義

實施標準

高層建築設計標準	建築物防雷設計規範	高桿照明裝置的製造標準技術規格等.	國家防爆標準
GB50205-2020 GB50135-2019	GB50057-2020	JT/T312-1996	GB/T3836

防爆電機功率等級	提升機構	馬達提升速度	輸入電源供應器
0.9~1.4千瓦	手動/自動	1~6米/分鐘	3P+N+PE

照明裝置功率

型號規格	防爆標誌	光源	燈具類型	功率 (W)	光通量 (lm)	色溫 (K)
BED57	Ex db eb mb IIC T6 Gb, Ex tb IIIC T80°C Db	LED	II	80~120	8400-12000	3000~5700
			III	120~180	14400-19200
			IV	200~300	21600-28800
			V	400~600	48000~72000
			VI	600~800	72000~96000
BED51			I	100~180	12000~21600
			II	100~200	24000~30000
			III	180~320	31200~42000

產品特色

1. 防爆高桿燈具結構合理、強度高，便於組裝、維護及光源更換。其升降系統與電氣元件採用先進技術，性能可靠。

2. 燈桿：採用優質碳鋼板經精密彎曲與自動化焊接製成。所有金屬部件均經熱浸鍍鋅防腐處理，並進行鍍層鈍化處理。此工藝確保內外表面均形成保護塗層，有效延長使用壽命並降低維護成本。

3. 防爆配電控制系統：防爆控制箱固定於燈桿基座，內含整合式照明與馬達控制系統。其具備雙迴路供電設計，支援滿載與局部照明模式，並提供手動、光感應及定時等多種控制選項，以滿足不同使用需求。電力透過拖曳式電纜系統輸送，防爆控制箱與照明電纜採用配備鎖定裝置的專用插拔式連接器進行連接。

4. 防爆自動升降傳動系統：本系統由防爆電機、蝸輪齒輪及鼓輪元件構成，可使燈頭於任意位置停駐。配備過扭矩保護功能，並具備自動/手動雙重操作模式。

5. 掛鉤系統：本系統配備自動掛鉤/卸鉤卸載裝置（含限位開關），可防止燈具平台因風力作用產生扭轉。主鋼纜始終保持卸載狀態，確保平台在惡劣天氣條件下維持穩定。

6. 纜線導引滑輪系統：此元件包含三個滑輪臂，以120°間隔排列並固定於燈桿頂部支撐架上。每個滑輪臂均配備：

a. 特殊軸承，具密封式終身潤滑；

b. 專用自動鎖定與釋放卸載裝置，適用於輕型面板；

c. 滑輪採用高分子非金屬絕緣材料製成，不會損傷電纜表面；

d. 一種限位裝置，用以防止鋼纜從導輪中滑脫。

7. 導引與制動系統：此系統於燈具組正常升降時提供導引功能。若發生鋼纜斷裂，系統將啟動制動機制防止燈具組墜落。導引系統採用彈簧式尼龍輪，確保燈具組在移動過程中維持居中位置，避免傾斜導致與燈桿碰撞或損壞燈桿及燈具組的防蝕表面。制動系統由三組裝置組成，以120°間隔配置。三組制動塊將同步嵌入燈桿以啟動制動。當懸掛纜繩重新張緊時，制動裝置即釋放離桿，使燈具組恢復移動。當纜繩卸載時，制動裝置將持續鎖定於保護狀態。先進液壓制動技術可避免硬性衝擊，提供更強制動力，並確保運行平穩無噪音。

8. 防雷接地系統：防爆高桿燈配備專用接地裝置，接地電阻不超過10Ω，符合電氣防爆要求。

9. 所有機械傳動部件均經過非電氣防爆處理。

技術參數

燈桿高度	15	20	25	30	35	40
燈柱的節數	2	3	3	3	4	4
壁厚（mm）	6/8	6/8/10	6/8/10	6/8/10	6/8/10/12	6/8/10/12
X-φA	12-Φ40	12-ф 40	12-ф 50	12-ф 50	16-Φ 45	16-ф45
φB	800	800	1000	1000	1100	1100
φC	650	650	800	800	1000	1100
t	20	20	25	25	30	35
配套螺栓	12-M27	12-M30	12-M30	12-M30	16-M36	16-M36
