防爆挠性连接管型号规格

2024-07-12 产品型号 11214 次

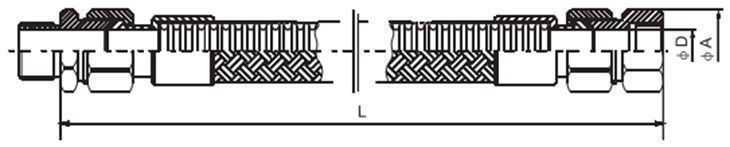

示例：Bng-X×700 防爆挠性连接管

管道直径（mm）	管道内径（mm）			螺纹规格			长度 L（mm）	最大外径 (A)		最小弯曲半径（mm）
	I 型	II 型	III 型	英制	美制	公制		I 型	II 型
13	13	13	15	G1/2"	NPT1/2	M20*1.5	700	38	28	80
20	17	17	20	G3/4"	NPT3/4	M25*1.5		42	34	110
25	21	21	25	G1"	NPT1	M32*1.5		46	40	145
32	26	26	29	G1 1/4"	NPT1 1/4	M40*1.5		60	48	180
40	30	30	36	G1 1/2"	NPT1 1/2	M50*1.5		65	55	210
50	42	42	50	G2"	NPT2	M63*1.5		85	75	250
70	50	50	64	G2 1/2"	NPT2 1/2	M75*1.5		100	90	350
80	62	62	77	G3"	NPT3	M90*1.5		115	115	400
100	85	90	95	G4"	NPT4	M110*1.5		145	145	500
