『点击此处下载产品 PDF： 防爆电缆接头 BDM』
型号含义
执行标准
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31
技术参数
BDM-II 型参数和尺寸

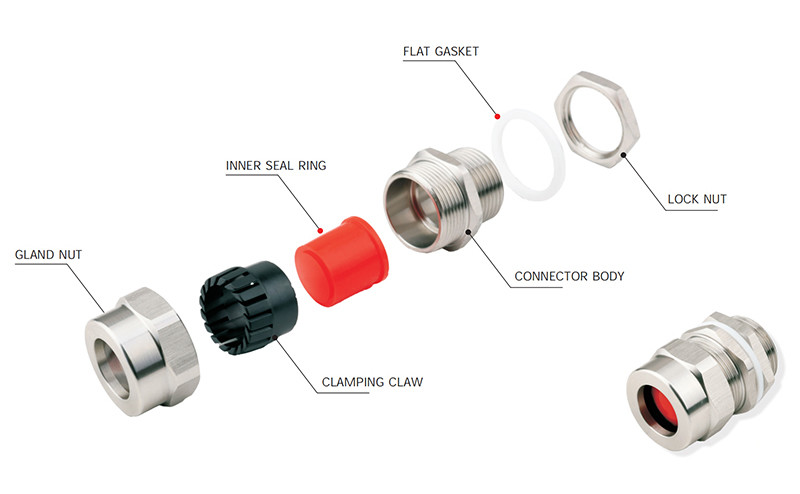

这种机械式电缆夹紧装置由优质碳钢、黄铜或不锈钢制成，具有强大的防水性能。它适用于安全等级更高的外壳中的非铠装电缆入口。
| 螺纹规格 | 适用电缆直径 密封范围 (Φ) | 螺纹长度 | 总长度 | 对侧/最大外径 S (Φ) | ||
| 英制 | 美制 | 公制 | ||||
| G1/2" | NPT1/2 | M20x1.5 | 8~12 | 15 | 43 | 27/30 |
| G3/4" | NPT3/4 | M25x1.5 | 12~17 | 15 | 45 | 32/35 |
| G1" | NPT1 | M32x1.5 | 15~22 | 17 | 49 | 38/42 |
| G1 1/4" | NPT1 1/4 | M40x1.5 | 20~28 | 17 | 53 | 45/50 |
| G1 1/2" | NPT1 1/2 | M50x1.5 | 28~36 | 17 | 58 | 55/61 |
| G2" | NPT2 | M63x1.5 | 35~48 | 19 | 64 | 68/74 |
| G2 1/2" | NPT2 1/2 | M75x1.5 | 45~56 | 24 | 73 | 85/94 |
| G3" | NPT3 | M90x1.5 | 55~73 | 26 | 74 | 100/110 |
| G4" | NPT4 | M115x2 | 68~91 | 28 | 81 | 125/135 |
| 防爆标志 | 防护等级 |
|---|---|
| Ex eb IIC Gb, Ex ta IIIC Da | IP66 |
产品特点
1.采用优质碳钢制造；材料可根据客户要求定制为不锈钢或黄铜；
2.螺纹规格可根据客户要求专门制作或设计，两端螺纹尺寸不同。
适用范围
1.适用于爆炸性气体环境中的 1 区和 2 区场所；
2.适用于 IIA、IIB 和 IIC 级爆炸性气体环境；
3.适用于 21 区和 22 区爆炸性粉尘环境；
4.适用于 IIIA、IIIB 和 IIC 级爆炸性粉尘环境；
5.广泛用于石油开采、炼油、化学加工和军事应用等危险环境中的电缆夹紧和密封。
