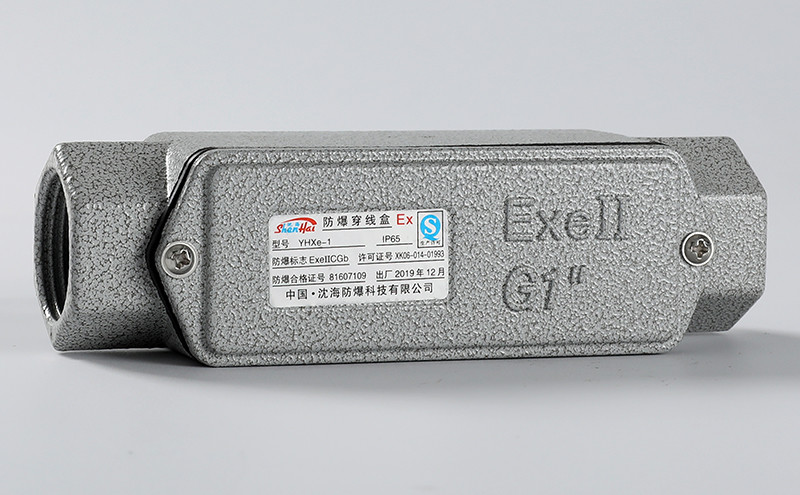

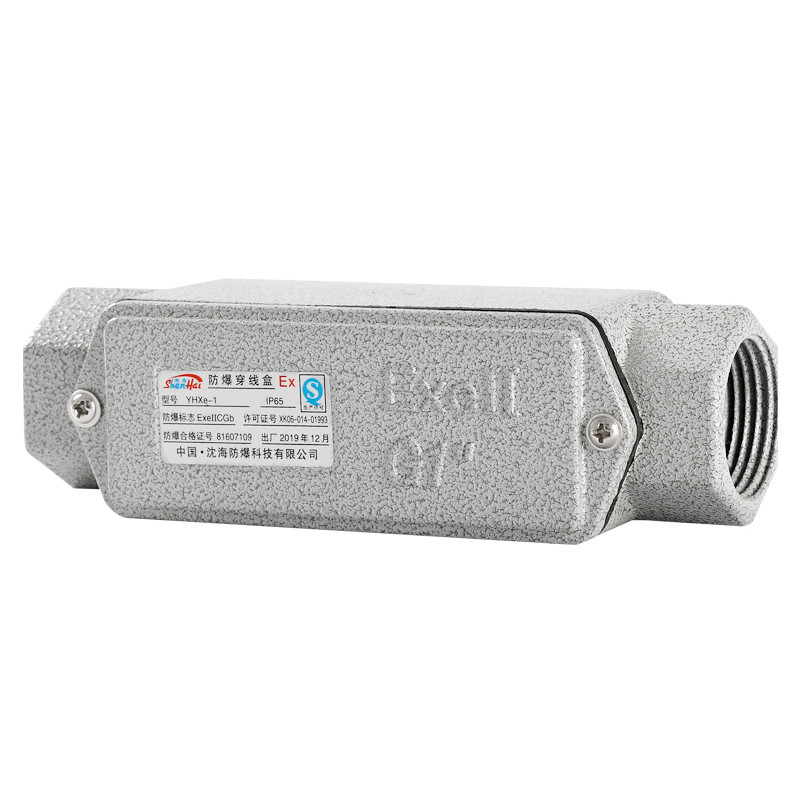

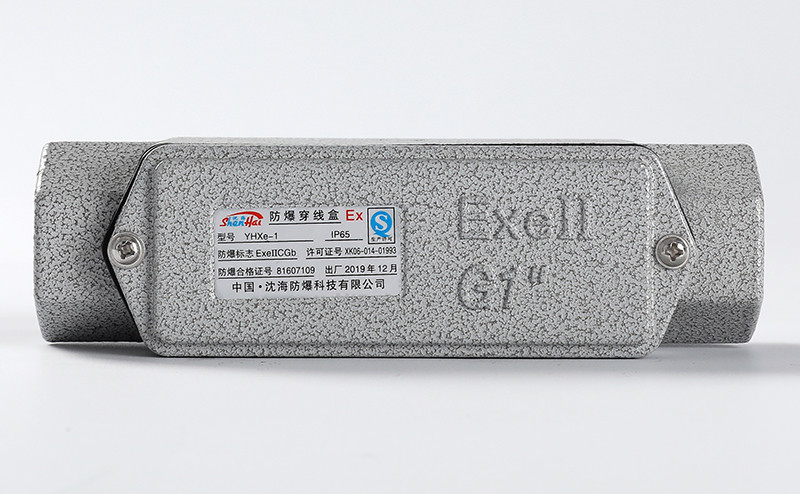

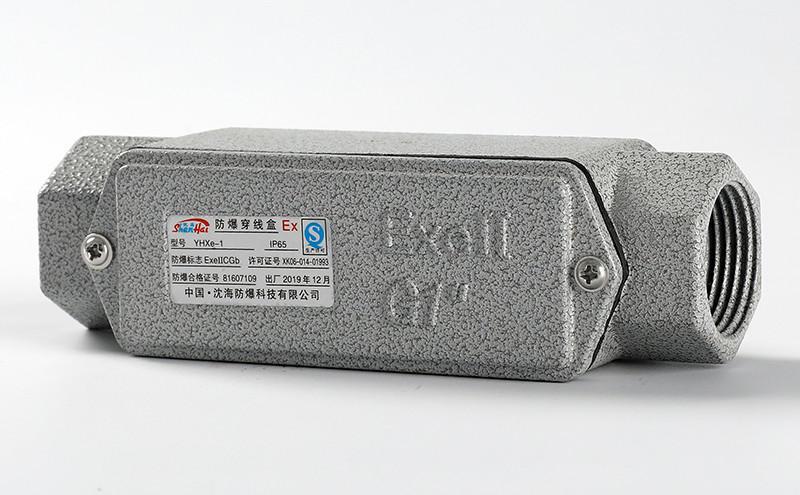

صندوق مخرج الأنبوب المقاوم للانفجار YHXE-IIZ

『 انقر هنا لتنزيل ملف PDF الخاص بالمنتج: صندوق مخرج الأنبوب المقاوم للانفجار YHXE』

معنى النموذج

معيار التنفيذ

GB/T3836.1、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-7、IEC60079-31

المعلمة التقنية

ميزات المنتج

1. غلاف من سبائك الألومنيوم المصبوب بالقالب المصبوب مع السفع بالخردق عالي السرعة متبوعًا بطلاء مسحوق إلكتروستاتيكي عالي الضغط;

2. مثبتات مكشوفة من الفولاذ المقاوم للصدأ لمقاومة فائقة للتآكل;

3. تكوينات ومواصفات متعددة لمنافذ دخول/خروج الكابلات.

مواصفات الطراز	النوع	صور المنتج	القطر الداخلي للأنبوب (Φmm)	خيط الأنبوب (G)	رسم تخطيطي	الأبعاد الكلية (مم)
						L	B	H
YHXe-A مستقيم	النوع أ		15	1/2"		110	33	44
			20	3/4"		130	38	48
			25	1"		155	45	54
			32	1 1/4"		188	58	68
			40	1 1/2"		200	60	78
			50	2"		248	76	96
			70	2 1/2"		200	94	116
			80	3"		260	108	128
			100	4"		300	120	135
تي شيرت YHXe-B	النوع ب		15	1/2"		110	50	44
			20	3/4"		130	55	48
			25	1"		155	67	54
			32	1 1/4"		188	78	68
			40	1 1/2"		200	80	78
			50	2"		248	96	96
			70	2 1/2"		200	114	116
			80	3"		260	131	128
			100	4"		300	145	135
صليب YHXe-C	النوع C		15	1/2"		110	67	44
			20	3/4"		130	72	48
			25	1"		155	89	54
			32	1 1/4"		188	98	68
			40	1 1/2"		200	100	78
			50	2"		248	116	96
			70	2 1/2"		200	134	116
			80	3"		260	154	128
			100	4"		300	180	135
المرفق الأيمن YHXe-D	النوع D		15	1/2"		101	50	44
			20	3/4"		121	55	48
			25	1"		141	67	54
			32	1 1/4"		170	78	68
			40	1 1/2"		182	80	78
			50	2"		228	96	96
			70	2 1/2"		240	114	116
			80	3"		243	134	128
			100	4"		275	145	135
المرفق الأيسر YHXe-E المرفق الأيسر	النوع E		15	1/2"		101	50	44
			20	3/4"		121	55	48
			25	1"		141	67	54
			32	1 1/4"		170	78	68
			40	1 1/2"		182	80	78
			50	2"		228	96	96
			70	2 1/2"		240	114	116
			80	3"		243	131	128
			100	4"		275	145	135
كوع الغطاء الخلفي YHXe-F	النوع F		15	1/2"		101	33	59
			20	3/4"		121	38	65
			25	1"		141	45	77
			32	1 1/4"		170	58	88
			40	1 1/2"		182	60	98
			50	2"		228	76	116
			70	2 1/2"		240	94	136
			80	3"		243	108	151
			100	4"		275	120	160
غطاء الغطاء الخلفي YHXe-G المحملة YHXe-G	النوع G		15	1/2"		101	33	59
			20	3/4"		121	38	65
			25	1"		141	45	77
			32	1 1/4"		170	58	88
			40	1 1/2"		182	60	98
			50	2"		228	76	116
			70	2 1/2"		240	94	136
			80	3"		243	108	151
			100	4"		275	120	160
كوع الزاوية YHXe-H	النوع H		15	1/2"		101	30	58
			20	3/4"		121	35	73
			25	1"		141	42	83
			32	1 1/4"		170	50	100
			40	1 1/2"		182	60	108
			50	2"		228	72	122
			70	2 1/2"		240	86	136
			80	3"		243	102	139
			100	4"		275	120	142

النطاق المطبق

1. مناسبة لمواقع المنطقة 1 والمنطقة 2 في بيئات الغازات القابلة للانفجار;

2. مناسبة لبيئات الغازات القابلة للانفجار من الفئة IIA و IIB و IIC;

3. مناسبة لمواقع المنطقة 21 والمنطقة 22 في بيئات الغبار القابل للانفجار;

4. مناسبة لبيئات الغبار القابل للانفجار من الفئة IIIA و IIIB و IIC;

5. مناسبة للاستخدام في البيئات الخطرة مثل استخراج البترول والتكرير والمعالجة الكيميائية والتصنيع العسكري ومنصات النفط البحرية وناقلات النفط وتصنيع المعادن لتوصيل وإعادة توجيه أسلاك الأنابيب الفولاذية.
