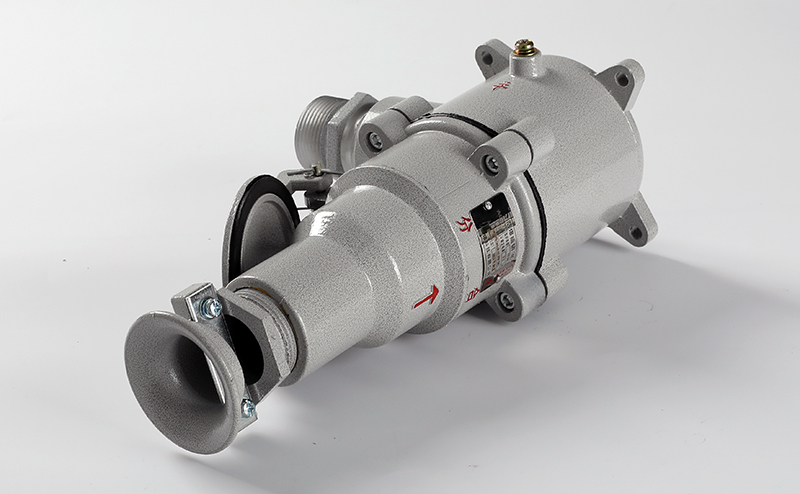

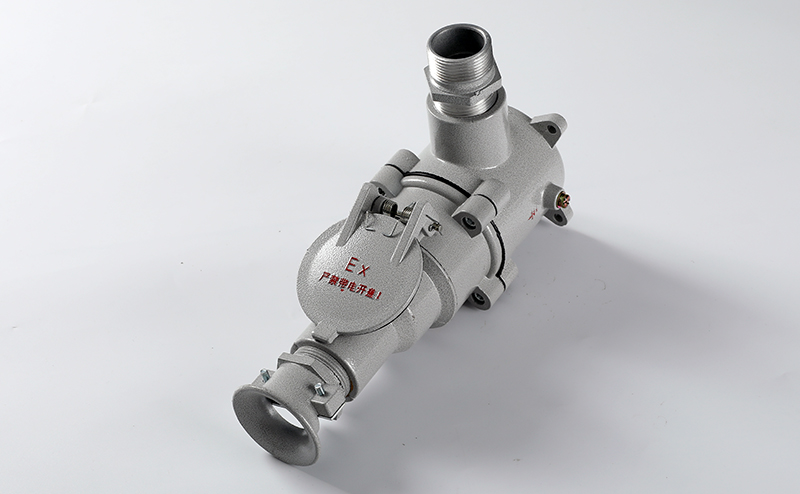

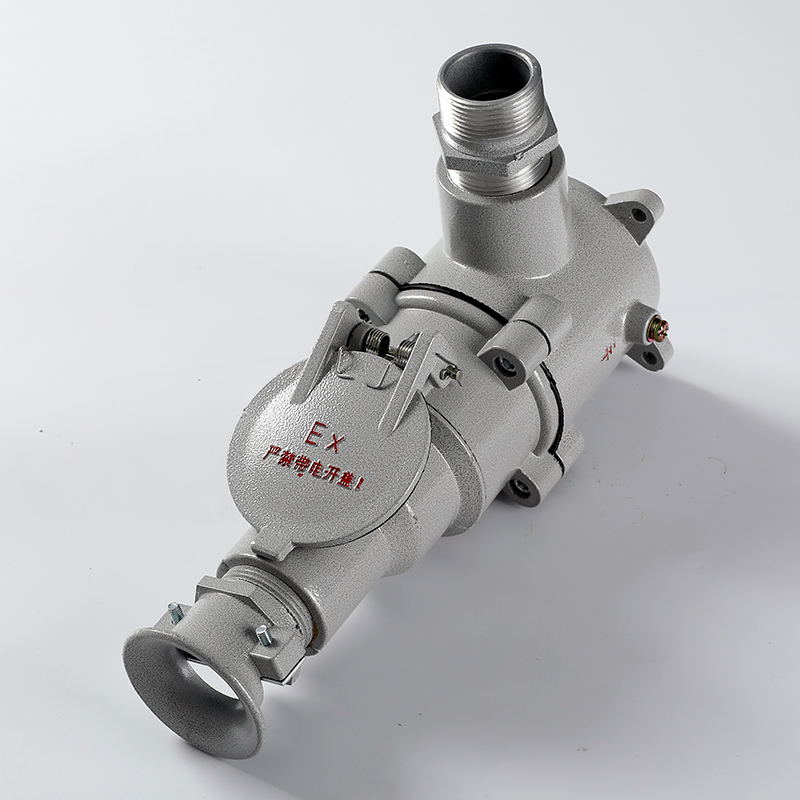

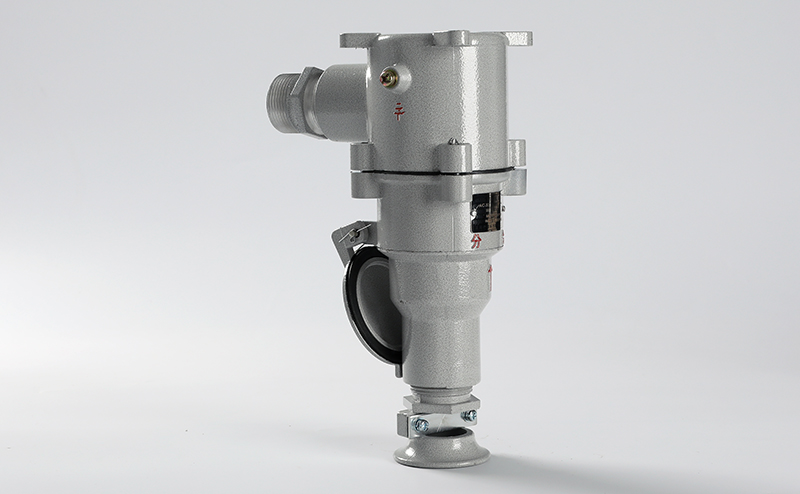

Explosion-Proof Plug And Socket AC-32/Z

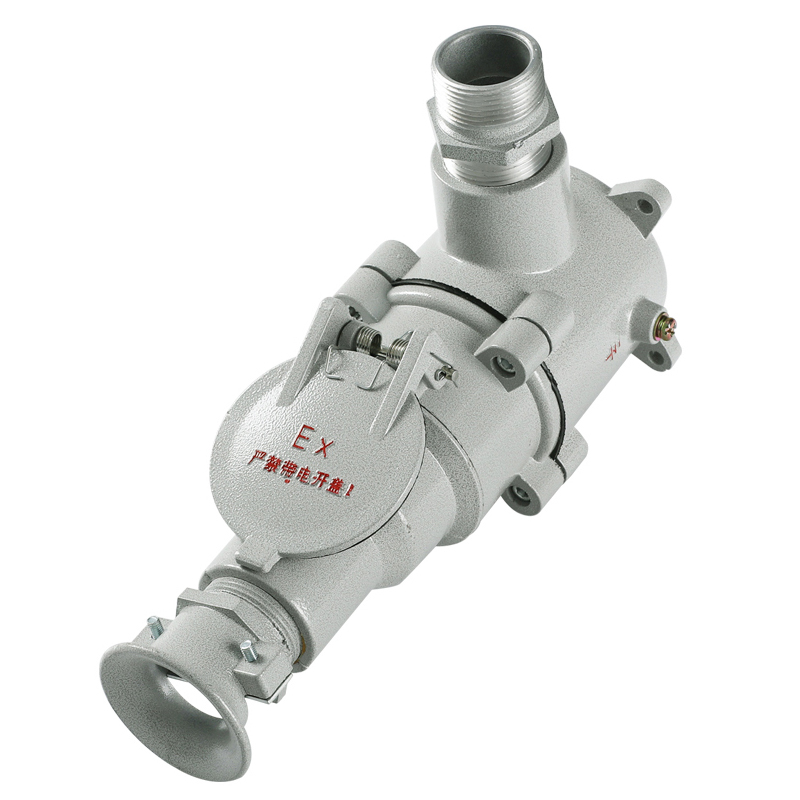

Взривозащитен щепсел и контакт AC-32/Z

Model: AC-32/Z

🛡️Ex Mark: Ex db eb IIB T6 Gb, Ex tb IIIC T80°C Db; Ex db eb IIC T6 Gb, Ex tb IIIC T80°C Db

⚡Rated Current: 32A

⚡Operating Voltage: AC 220V / 380V

🔌Number of Poles: 3-пинов / 4-пинов

💧Степен на защита IP: IP66

Зона 1

Зона 2

Зона 20

Зона 21

Зона 22

『Натиснете тук, за да изтеглите PDF файла за продукта: Екплозионоустойчив щепсел и гнездо за променлив ток』

Значение на модела

Стандарт за прилагане

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31

Технически параметри

Модел и спецификации	Номинално напрежение	Номинален ток	Pin Count	Брой полюси	Маркировка за взривозащита	Степен на защита	Оценка на устойчивостта на корозия	Входяща резба	Външен диаметър на кабела
AC-16/Z	AC 220V	16A	3-Pin	1P+N+PE	Ex db eb IIB T6 Gb, Ex tb IIIC T80°C Db Ex db eb IIC T6 Gb, Ex tb IIIC T80°C Db	IP66	WF1 WF2*	G3/4"	Φ10~Φ14mm
AC-16/Z	AC 380V		4-Pin	3P+PE
AC-16/X	AC 220V		3-Pin	1P+N+PE
AC-16/X	AC 380V		4-Pin	3P+PE
AC-32/Z	AC 220V	32A	3-Pin	1P+N+PE				G1 1/4"	Φ15~Φ23mm
AC-32/Z	AC 380V		4-Pin	3P+PE
AC-32/X	AC 220V		3-Pin	1P+N+PE
AC-32/X	AC 380V		4-Pin	3P+PE
AC-63	AC 220V	63A	4-Pin 5-Pin	3P+PE 3P+N+PE	Ex db IIB T6 Gb, Ex tb IIIC T80°C Db			G1 1/2"	Φ18~Φ33mm
AC-63	AC 380V	63A	4-Pin 5-Pin	3P+PE 3P+N+PE	Ex db IIB T6 Gb, Ex tb IIIC T80°C Db			G1 1/2"	Φ18~Φ33mm
AC-125 Асемблиране на щепсела	AC 220V	125A	4-Pin 5-Pin	3P+PE 3P+N+PE	Ex db eb IIB T4 Gb, Ex tb IIIC T80°C Db			G2"	Φ25~Φ38mm
AC-125 Асемблиране на щепсела	AC 380V	125A	4-Pin 5-Pin	3P+PE 3P+N+PE	Ex db eb IIB T4 Gb, Ex tb IIIC T80°C Db			G2"	Φ25~Φ38mm

Характеристики на продукта

1. Корпусът от алуминиева сплав се подлага на високоскоростно бластиране, последвано от електростатично прахово покритие под високо налягане за устойчивост на корозия и стареене;

2. Откритите скрепителни елементи от неръждаема стомана осигуряват отлична устойчивост на корозия;

3. Вграденият блокиращ механизъм предотвратява изваждането на щепсела, докато вътрешният ключ не бъде изключен;

4. Съвместим е както със стоманени тръби, така и с кабелни инсталации.

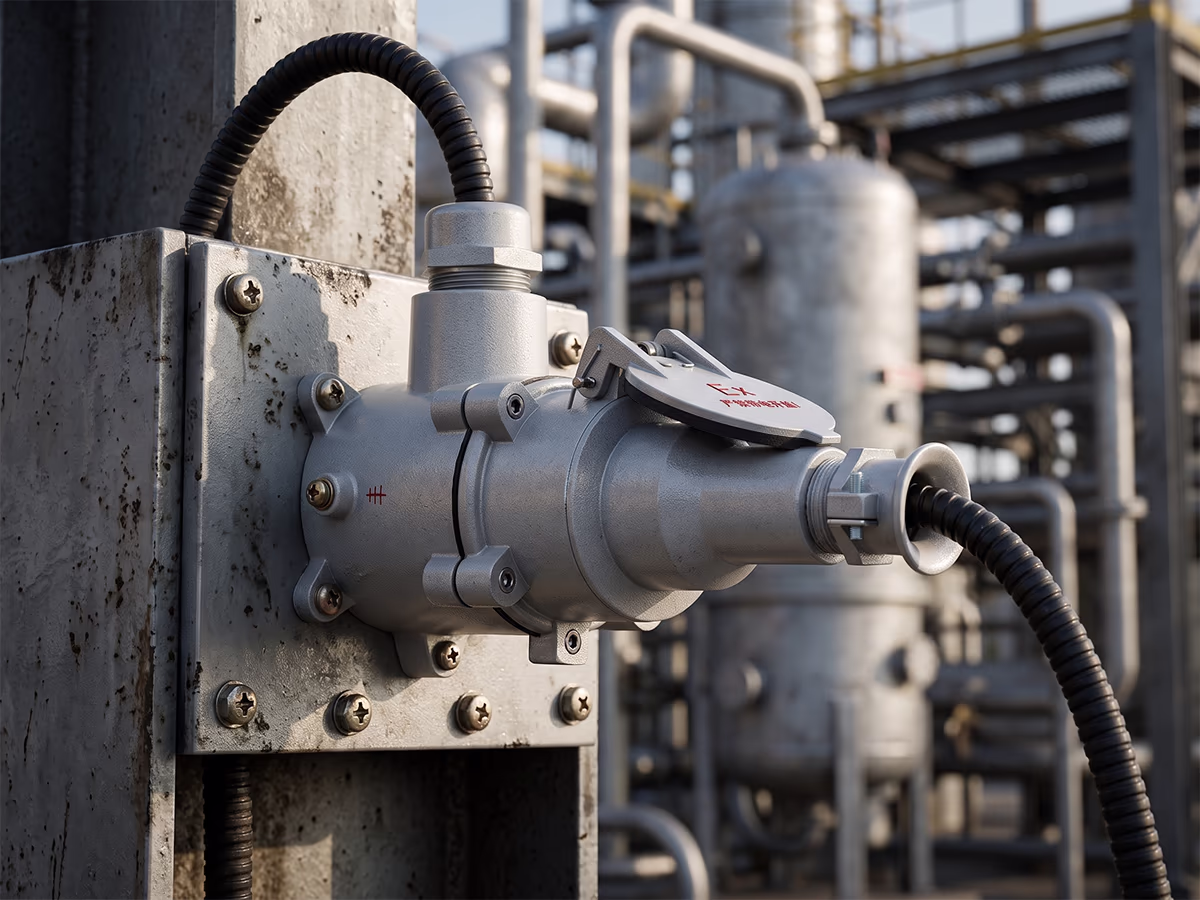

Обхват на приложение

1. Подходящ за зони 1 и 2 във взривоопасна газова среда;

2. Подходящ за експлозивни газови среди от класове IIA, IIB и IIC;

3. Подходящ за зони 21 и 22 във взривоопасна прахова среда;

4. Подходящ за взривоопасни прахови среди от класове IIIA, IIIB и IIC;

5. Подходящ за температурни класове от Т1 до Т6;

6. Подходящ за опасни среди при добив на нефт, рафиниране, химическа обработка, военни приложения, офшорни нефтени платформи, нефтени танкери, металообработване и други подобни отрасли.
