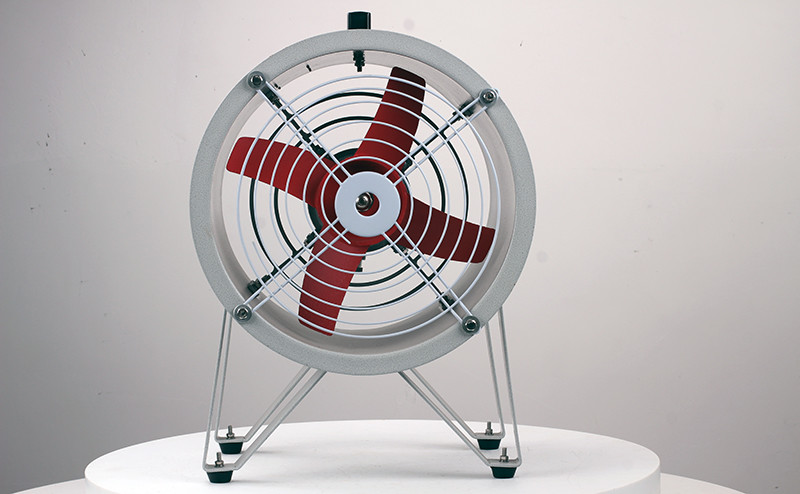

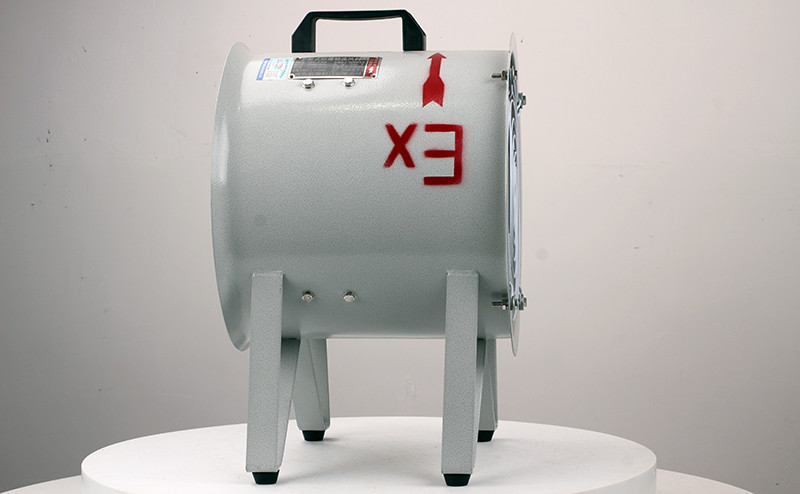

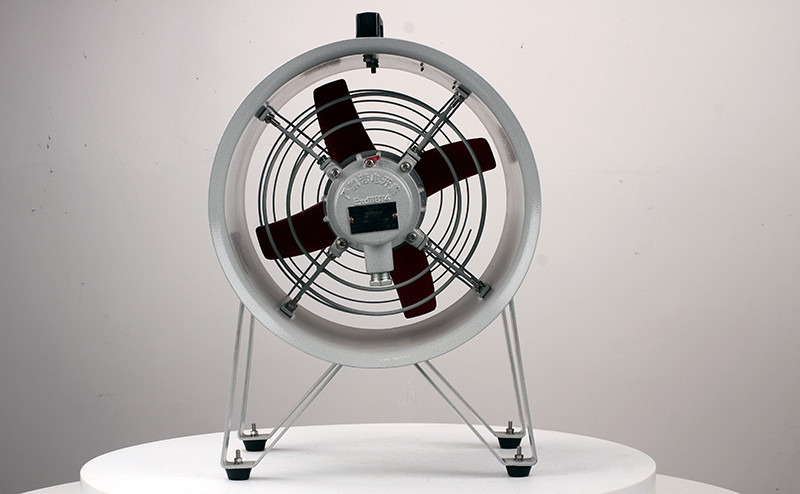

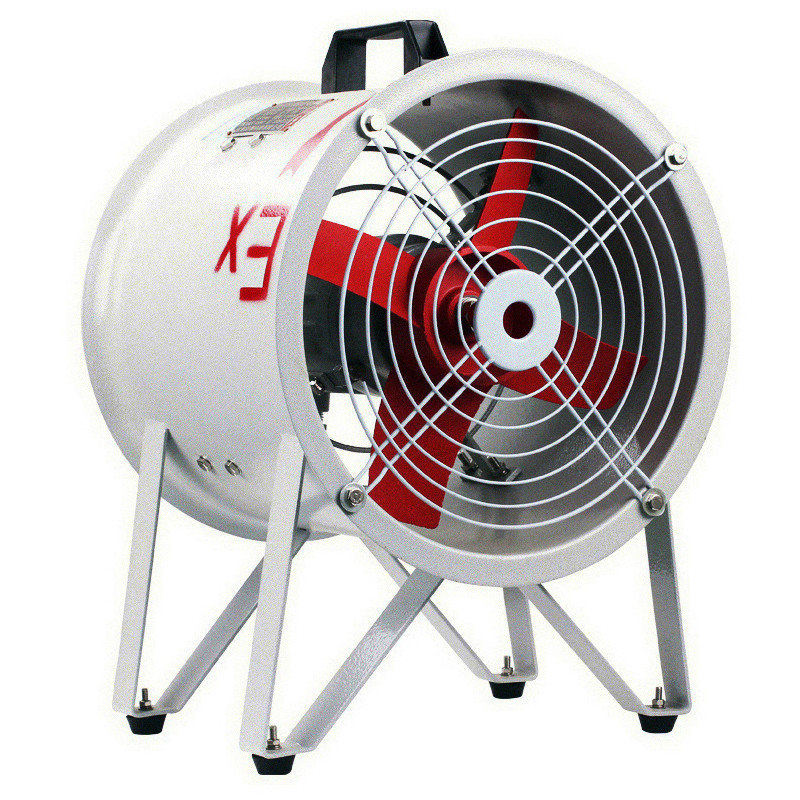

Přenosný axiální ventilátor BT35 s ochranou proti výbuchu

『Kliknutím sem si stáhnete produkt PDF: Přenosný axiální ventilátor BT35 s ochranou proti výbuchu』

Význam modelu

Implementační standard

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-31

Technický parametr

Označení odolnosti proti výbuchu	Stupeň ochrany	Jmenovitá frekvence (S)	Vnější průměr kabelu	Vstupní závit
Ex db IIC T4 Gb Ex tb IIIC T135°C Db	IP54	50	φ10-φ14	G3/4" nebo přítlačná deska

Model a specifikace	Průměr oběžného kola (mm)	Jmenovité napětí (V)	Jmenovité otáčky (ot/min)	Úhel oběžného kola	Průtok vzduchu (m³/h)	Celkový tlak (Pa)	Instalovaný výkon (kW)
BT35-2#	200	380/220V	2800	43°	1230	112	0.09
			1450		618	64	0.06
BT35-2.8#	280		2800	35°	2921	190	0.25
			1450		1510	105	0.18
BT35-3.15#	315		2800		3074	218	0.37
			1450		1998	141	0.25
BT35-3.55#	355		2800		3367	246	0.37
			1450		2188	160	0.25
BT35-4#	400				3560	260	0.37
BT35-4.5#	450			38°	3450	142
				42°	4644	150	0.55
BT35-5#	550	380		38°	7655	116
				43°	8316	123	0.75
BT35-5.6#	560				9581	173
				48°	11682	186	1.1
BT35-6.3#	630			41°	10736	154
				45.2°	14454	160	1.5
BT35-7.1#	710			40°	13400	178	1.1
				43.5°	16160	189	1.5
			960	46°	14498	123	1.1
BT35-8#	800			44°	31325	180	2.2
					37073	248	4.0
BT35-9#	900			46°	35227	200	3.0
					39800	230	4.0
BT35-10#	1000				48300	247	5.5
					54300	268	7.5
BT35-11.2#	1120			42°	56460	353
				46°	67892	415	11

Výchozí směr proudění vzduchu ventilátoru: přední část oběžného kola

Vlastnosti produktu

1. Tato řada ventilátorů je navržena na základě teorie trojrozměrného proudění oběžných kol s pečlivě zpracovanými zkušebními údaji, které zajišťují vynikající aerodynamické vlastnosti. Vyznačují se nízkou hlučností, vysokou účinností, minimálními vibracemi a nízkou spotřebou energie.

2. Ventilátor se skládá z nevýbušného motoru, oběžného kola, vzduchového kanálu a ochranného krytu.

3. Vhodný pro ventilační a odsávací aplikace; lze jej také instalovat v sérii v krátkých odsávacích kanálech pro zvýšení tlaku v kanálech.

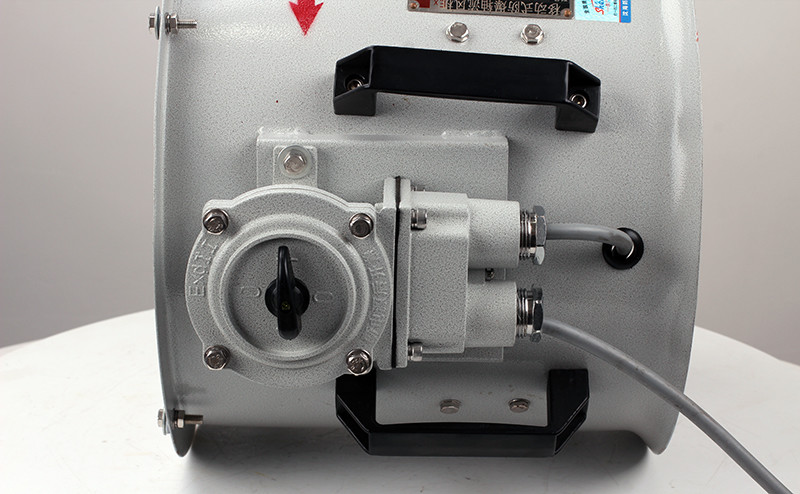

4. Kabelové zapojení je standardní. Pro zapojení ocelových trubek uveďte tento požadavek při zadávání objednávky.

Číslo stroje	L (mm)	D1 (mm)	D2 (mm)
2#	280	210	260
2.8#		290	340
3.15#		325	375
3.55#	320	365	415
4#	370	410	460
4.5#		460	510
5#		510	550
5.6#	450	570	620
6.3#		640	690
7.1#		720	770
8#	630	810	860
9#		910	960
10#		1010	1060
11.2#		1130	1180

Použitelný rozsah

1. Vhodné pro umístění v zóně 1 a 2 v prostředí s výbušnými plyny;

2. Vhodné do prostředí s nebezpečím výbuchu plynů třídy IIA, IIB a IIC;

3. Vhodné pro umístění v zónách 21 a 22 v prostředí s výbušným prachem;

4. Vhodné pro prostředí s výbušným prachem třídy IIIA, IIIB a IIC;

5. Vhodné pro teplotní třídy T1 až T4;

6. Široce se používá v nebezpečných prostředích, jako je rafinerie, chemické zpracování, textilní a vojenský průmysl, a také na ropných plošinách a ropných tankerech na moři;

7. Použití v interiéru i exteriéru.
