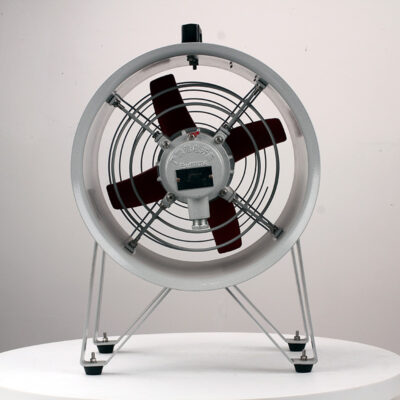

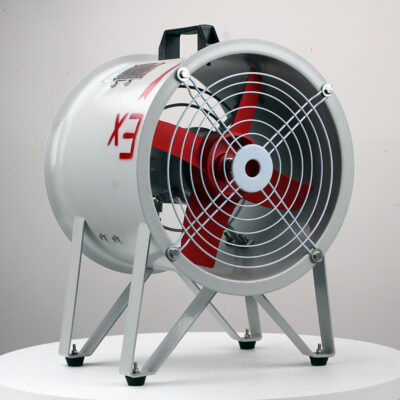

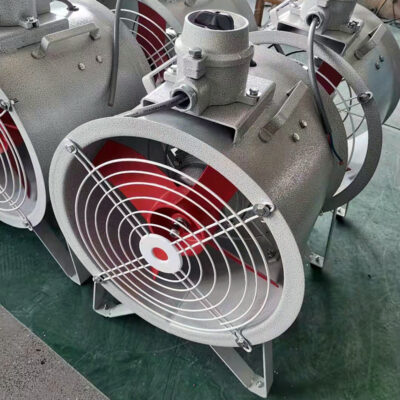

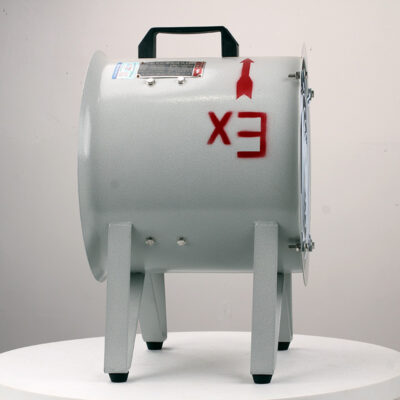

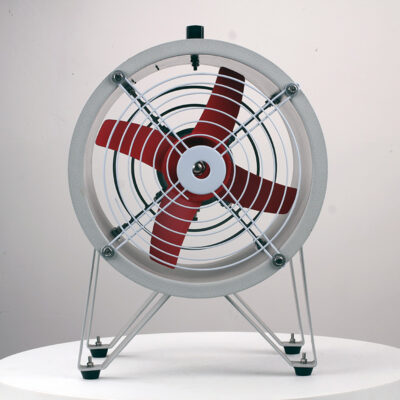

พัดลมเป่าลมแบบแกนหมุนชนิดพกพา ชนิดกันระเบิด รุ่น BT35

คลิกที่นี่เพื่อดาวน์โหลดไฟล์ PDF ของผลิตภัณฑ์: พัดลมเป่าลมแบบแกนหมุนชนิดพกพา ชนิดกันระเบิด รุ่น BT35』

โมเดล ความหมาย

มาตรฐานการนำไปปฏิบัติ

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-31

พารามิเตอร์ทางเทคนิค

การตีเครื่องหมายกันระเบิด	ระดับการป้องกัน	ความถี่ที่กำหนด (S)	เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล	Inlet Thread
Ex db IIC T4 Gb Ex tb IIIC T135°C Db	ไอพี54	50	φ10-φ14	G3/4" หรือแผ่นเพลทแรงดัน

รุ่นและข้อมูลจำเพาะ	เส้นผ่านศูนย์กลางใบพัด (มม.)	แรงดันไฟฟ้าที่กำหนด (V)	ความเร็วที่กำหนด (รอบต่อนาที)	มุมใบพัด	การไหลของอากาศ (ลูกบาศก์เมตรต่อชั่วโมง)	ความดันรวม (ปาสคาล)	กำลังไฟฟ้าติดตั้ง (กิโลวัตต์)
BT35-2#	200	380/220V	2800	43 องศา	1230	112	0.09
			1450		618	64	0.06
BT35-2.8#	280		2800	35 องศา	2921	190	0.25
			1450		1510	105	0.18
BT35-3.15#	315		2800		3074	218	0.37
			1450		1998	141	0.25
BT35-3.55#	355		2800		3367	246	0.37
			1450		2188	160	0.25
BT35-4#	400				3560	260	0.37
BT35-4.5#	450			38 องศา	3450	142
				42 องศา	4644	150	0.55
BT35-5#	550	380		38 องศา	7655	116
				43 องศา	8316	123	0.75
BT35-5.6#	560				9581	173
				48 องศา	11682	186	1.1
BT35-6.3#	630			41 องศา	10736	154
				45.2 องศา	14454	160	1.5
BT35-7.1#	710			40 องศา	13400	178	1.1
				43.5 องศา	16160	189	1.5
			960	46°	14498	123	1.1
BT35-8#	800			44 องศา	31325	180	2.2
					37073	248	4.0
BT35-9#	900			46°	35227	200	3.0
					39800	230	4.0
BT35-10#	1000				48300	247	5.5
					54300	268	7.5
BT35-11.2#	1120			42 องศา	56460	353
				46°	67892	415	11

ทิศทางการไหลของอากาศเริ่มต้นของพัดลม: ด้านหน้าของใบพัด

คุณสมบัติของสินค้า

1. เครื่องช่วยหายใจชุดนี้ได้รับการออกแบบตามทฤษฎีการไหลสามมิติของใบพัด พร้อมข้อมูลการทดสอบที่ผ่านการวิศวกรรมอย่างพิถีพิถัน เพื่อให้มั่นใจในประสิทธิภาพทางอากาศพลศาสตร์ที่ยอดเยี่ยม มีคุณสมบัติเสียงรบกวนต่ำ ประสิทธิภาพสูง การสั่นสะเทือนน้อย และใช้พลังงานต่ำ.

2. เครื่องช่วยหายใจประกอบด้วยมอเตอร์กันระเบิด, ใบพัด, ท่ออากาศ และฝาครอบป้องกัน.

3. เหมาะสำหรับการระบายอากาศและการระบายอากาศ; สามารถติดตั้งเป็นชุดในท่อระบายอากาศสั้นเพื่อเพิ่มแรงดันในท่อได้.

4. การเดินสายเคเบิลเป็นมาตรฐาน สำหรับการเดินสายผ่านท่อเหล็ก กรุณาระบุข้อกำหนดนี้เมื่อทำการสั่งซื้อ.

หมายเลขเครื่อง	L (มม.)	D1 (มม.)	D2 (มม.)
2#	280	210	260
2.8#		290	340
3.15#		325	375
3.55#	320	365	415
4#	370	410	460
4.5#		460	510
5#		510	550
5.6#	450	570	620
6.3#		640	690
7.1#		720	770
8#	630	810	860
9#		910	960
10#		1010	1060
11.2#		1130	1180

ขอบเขตการใช้งาน

1. เหมาะสำหรับใช้ในพื้นที่โซน 1 และโซน 2 ในสภาพแวดล้อมที่มีก๊าซระเบิด;

2. เหมาะสำหรับสภาพแวดล้อมที่มีก๊าซระเบิดประเภท IIA, IIB และ IIC;

3. เหมาะสำหรับใช้ในพื้นที่โซน 21 และโซน 22 ในสภาพแวดล้อมที่มีฝุ่นระเบิด;

4. เหมาะสำหรับสภาพแวดล้อมฝุ่นระเบิดประเภท IIIA, IIIB และ IIC;

5. เหมาะสำหรับระดับอุณหภูมิ T1 ถึง T4;

6. ใช้อย่างแพร่หลายในสภาพแวดล้อมที่มีความเสี่ยง เช่น การกลั่น การแปรรูปทางเคมี สิ่งทอ และอุตสาหกรรมทางทหาร รวมถึงแท่นขุดเจาะน้ำมันนอกชายฝั่งและเรือบรรทุกน้ำมัน;

7. ใช้ได้ทั้งภายในและภายนอกอาคาร.
