คลิกที่นี่เพื่อดาวน์โหลดไฟล์ PDF ของผลิตภัณฑ์: พัดลมดูดอากาศกันระเบิด CBF』
โมเดล ความหมาย
มาตรฐานการนำไปปฏิบัติ
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-31、EN60079-0、EN60079-1、EN60079-31
พารามิเตอร์ทางเทคนิค
| การตีเครื่องหมายกันระเบิด | ระดับการป้องกัน | เส้นผ่านศูนย์กลางภายนอกของสายเคเบิล | หัวข้อการเข้าร่วม |
|---|---|---|---|
| Ex db IIC T4 Gb Ex tb IIIC T135°C Db | ไอพี54 | Φ10~Φ14 | M26×1.5 หรือ G3/4" |
| ข้อมูลจำเพาะและรุ่น | เส้นผ่านศูนย์กลางใบพัด (มม.) | กำลังไฟฟ้า (กิโลวัตต์) | แรงดันไฟฟ้าที่กำหนด (V) | ความเร็วที่กำหนด (รอบต่อนาที) | การไหลของอากาศ (ลูกบาศก์เมตรต่อชั่วโมง) | ระดับความต้านทานการกัดกร่อน | |
| สามเฟส | เฟสเดียว | ||||||
| CBF-300 | 300 | 0.25 | 380 | 220 | 1450 | 1440 | WF1 |
| CBF-400 | 400 | 0.37 | 2800 | ||||
| CBF-500 | 500 | 0.55 | 5700 | ||||
| CBF-600 | 600 | 0.75 | 8700 | ||||
คุณสมบัติของสินค้า
1. เครื่องช่วยหายใจชุดนี้ได้รับการออกแบบตามทฤษฎีการไหลสามมิติของกลไกใบพัด พร้อมข้อมูลการทดสอบที่วิศวกรรมอย่างละเอียดเพื่อให้มั่นใจถึงสมรรถนะทางอากาศพลศาสตร์ที่ยอดเยี่ยม มีคุณสมบัติเสียงรบกวนต่ำ ประสิทธิภาพสูง การสั่นสะเทือนน้อย และการใช้พลังงานต่ำ.

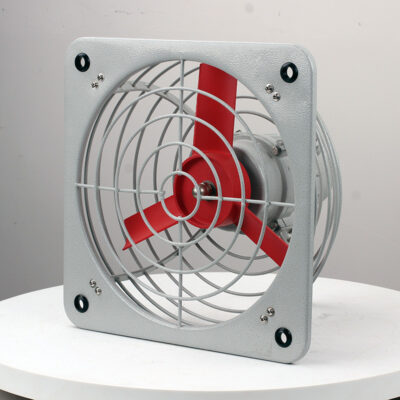

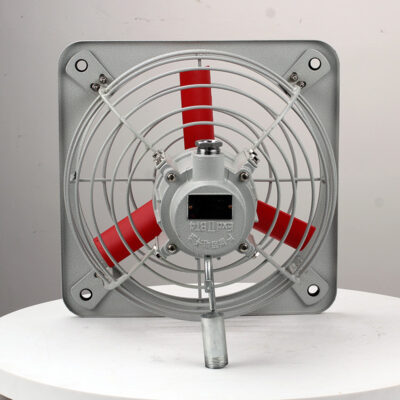

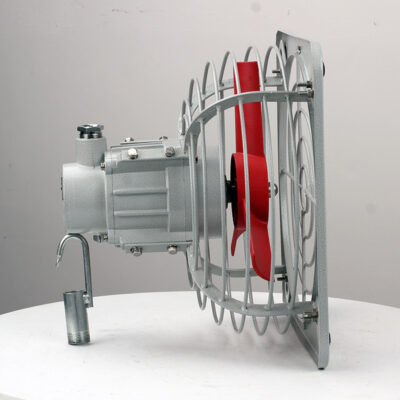

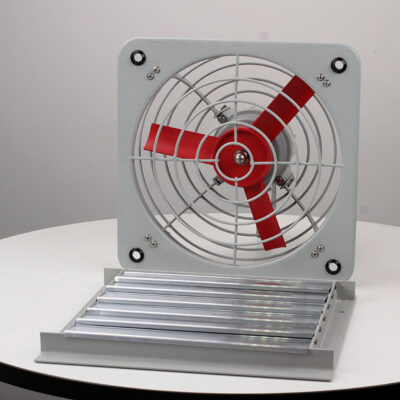

2. เครื่องช่วยหายใจประกอบด้วยมอเตอร์กันระเบิด, ใบพัด, ท่ออากาศ, ฝาครอบป้องกัน, และบานเกล็ด.
3. การเดินสายไฟด้วยท่อเหล็กหรือสายเคเบิล.
| รุ่นและข้อมูลจำเพาะ | L1 (มม.) | L2 (มม.) | H (มม.) |
|---|---|---|---|
| CBF-300 | 285 | 345 | 275 |
| CBF-400 | 385 | 485 | 275 |
| CBF-500 | 469.5 | 590 | 290 |
| CBF-600 | 529 | 710 | 290 |
ขอบเขตการใช้งาน
1. เหมาะสำหรับใช้ในพื้นที่โซน 1 และโซน 2 ในสภาพแวดล้อมที่มีก๊าซระเบิด;
2. เหมาะสำหรับสภาพแวดล้อมที่มีฝุ่นไวไฟในโซน 21 และ 22;
3. เหมาะสำหรับสภาพแวดล้อมที่มีก๊าซระเบิดประเภท IIA, IIB และ IIC;
4. เหมาะสำหรับระดับอุณหภูมิ T1 ถึง T4;
5. ใช้อย่างแพร่หลายในสภาพแวดล้อมที่มีความเสี่ยง เช่น การกลั่นน้ำมัน การแปรรูปเคมี สิ่งทอ และอุตสาหกรรมทางทหาร รวมถึงแท่นขุดเจาะน้ำมันนอกชายฝั่งและเรือบรรทุกน้ำมัน;
6. ใช้ได้ทั้งภายในและภายนอกอาคาร.
