Význam modelu
Implementační standard
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31、EN60079-0、EN60079-1、EN60079-31
Technický parametr
| Strukturální přístup | Jmenovité napětí | Jmenovitý proud | Počet kontaktů | Označení pro prostředí s nebezpečím výbuchu | Stupeň ochrany | Hodnocení odolnosti proti korozi | Vstupní závit | Vnější průměr kabelu |
|---|---|---|---|---|---|---|---|---|
| Z: Pístový typ | AC 380V, 220V | 6A | Jeden normálně otevřený, jeden normálně uzavřený | Ex db IIB T6 Gb, Ex tb IIIC T80°C Db | IP66 | WF1, WF2* | G1/2" | Φ7~Φ10mm |
| L: Válečkový píst | ||||||||
| N: typ flexibilního kontaktu | ||||||||
| B: Válečkový typ otočného ramene | ||||||||
| C: Nastavitelné válečkové rameno | ||||||||
| H: Otočné rameno válečkové vidlice |
Vlastnosti produktu
1. Tlakově litý kryt z hliníkové slitiny prochází vysokorychlostním tryskáním a následným vysokotlakým elektrostatickým práškovým lakováním pro zajištění odolnosti proti korozi a stárnutí.
2. Nerezové spojovací prvky zajišťují vynikající odolnost proti korozi.
3. Výrobek se skládá z ohnivzdorného krytu, komory se zvýšenou bezpečností zapojení a miniaturního koncového spínače.
4. Vhodné pro kabelové i potrubní rozvody.

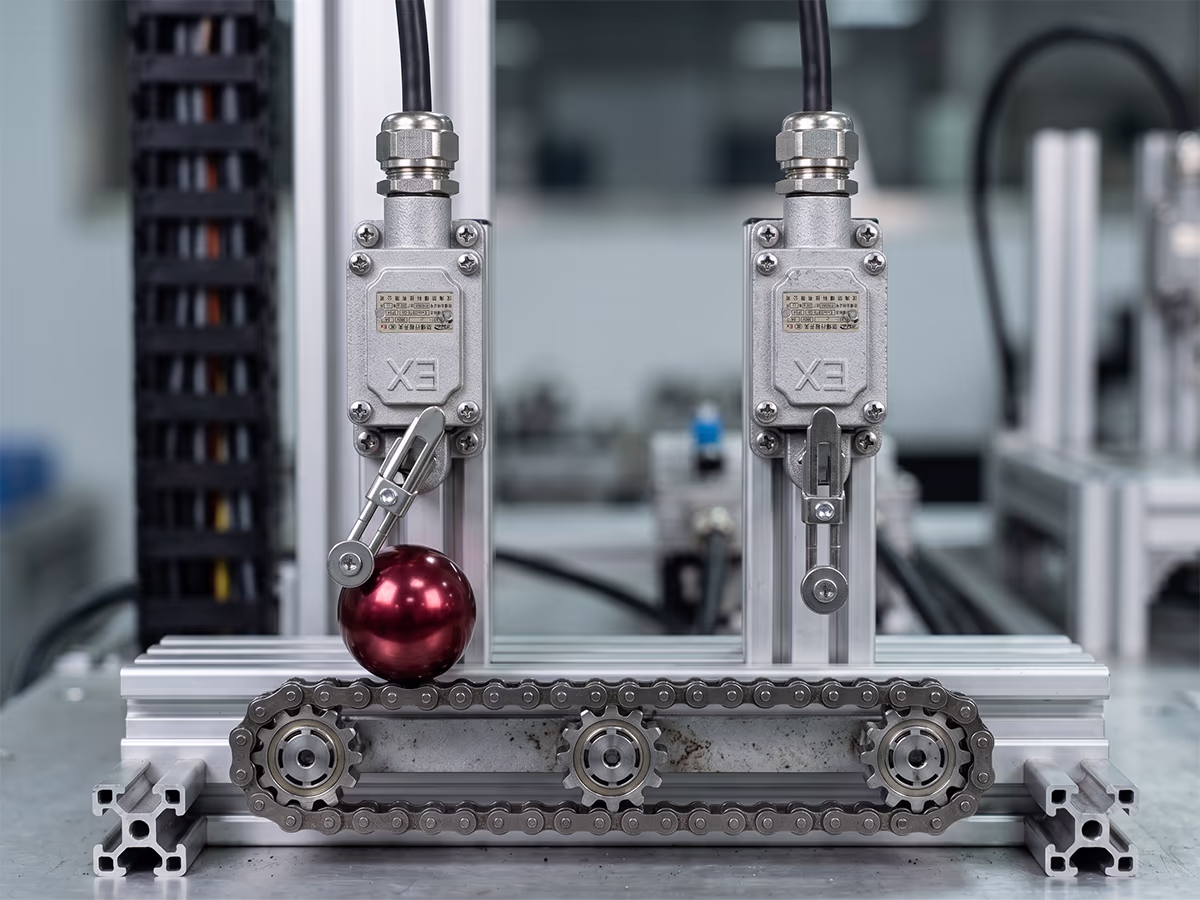

Rozsah působnosti
1. Vhodné pro umístění v zóně 1 a 2 v prostředí s výbušnými plyny;
2. Vhodné pro prostředí s výbušnými plyny třídy IIA a IIB;
3. Vhodné pro umístění v zónách 21 a 22 v prostředí s výbušným prachem;
4. Vhodné pro prostředí s výbušným prachem třídy IIIA, IIIB a IIC;
5. Vhodné pro teplotní třídy T1 až T6;
6. Vhodné pro zpětnou vazbu polohového signálu v elektrických řídicích systémech v nebezpečných prostředích, jako je těžba ropy, rafinace, chemické zpracování, vojenská výroba, ropné plošiny na moři, ropné tankery, kovovýroba, farmaceutický průmysl, textilní průmysl a barvení.
