Shenhai eksplosionssikker
『Klik her for at downloade produkt-PDF'en: Eksplosionssikkert lineært lys BPY96』

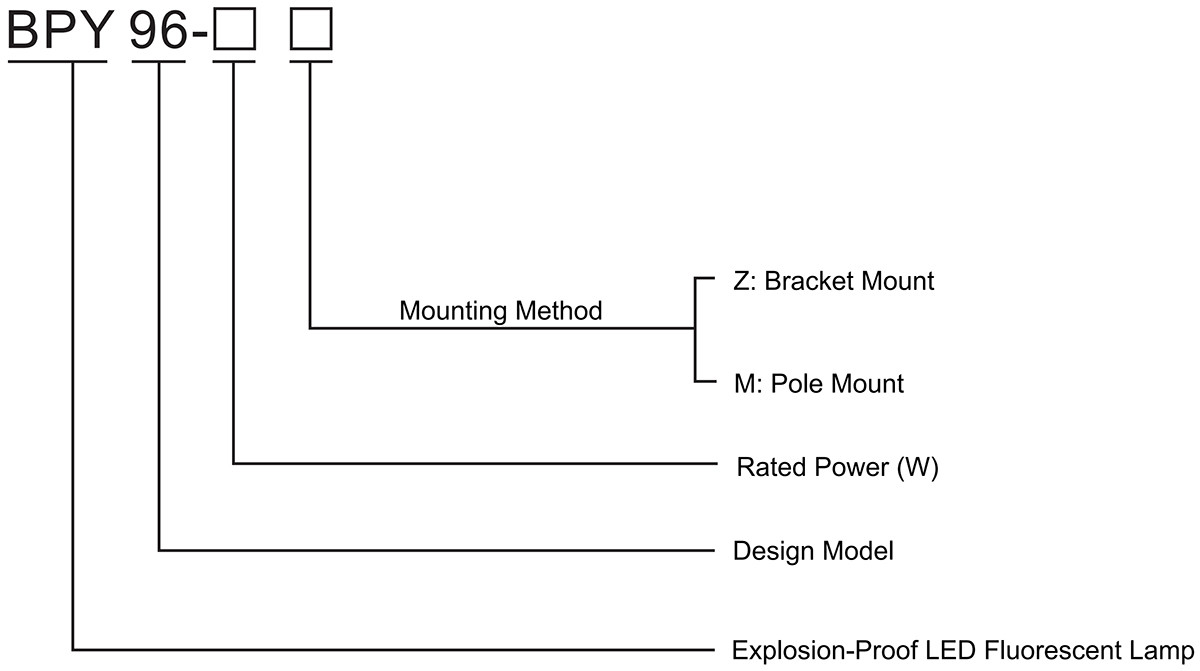

Model Betydning
Implementeringsstandard
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31
Teknisk parameter
| Model og specifikationer | Eksplosionssikker mærkning | Lyskilde | Armaturtype | Effekt (W) | Lysstrøm (lm) | Farvetemperatur (K) | Vægt (kg) |
|---|---|---|---|---|---|---|---|
| BPY96 | Ex db eb IIC T6 Gb Ex tb IIIC T80°C Db | LED | I | 20~30 | 2400~3600 | 3000~5700 | 4.66 |
| II | 40~60 | 4800~7200 | 6.54 |
| Nominel spænding/frekvens | Indløbsgevind | Kabelets ydre diameter | Beskyttelsesgrad | Vurdering af korrosionsbestandighed |
|---|---|---|---|---|
| 220V/50Hz | G3/4" | Φ10~Φ14mm | IP66 | WF1, WF2* |

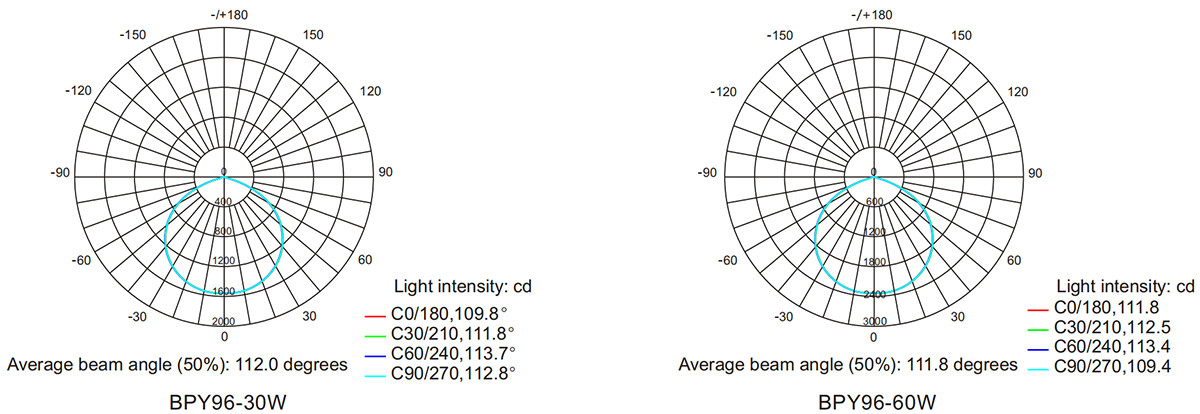

Lysfordelingskurve
Produktfunktioner
1. Produkthuset er trykstøbt af aluminiumslegering med en overflade, der er behandlet med sandblæsning efterfulgt af elektrostatisk pulverlakering under højt tryk for korrosionsbestandighed og ældningsbestandighed. De gennemsigtige komponenter er lavet af fysisk hærdet glas, der giver høj lystransmission og UV-modstand. Udsatte fastgørelseselementer er af rustfrit stål for overlegen korrosionsbestandighed. Der anvendes højtemperatur-silikongummitætninger ved samlingerne, hvilket giver IP66-beskyttelse til indendørs og udendørs brug. Indvendige, dedikerede klemrækker sikrer pålidelige ledningsforbindelser og letter vedligeholdelsen.
2. Bruger naturlig konvektionskølingsteknologi, der udnytter luftstrømmen gennem dedikerede varmeafledningskanaler til effektivt at udlede varme fra armaturet, hvilket sikrer langvarig driftssikkerhed.
3. Uafhængig overspændingsbeskyttelse i strømmodulet filtrerer effektivt spændingsudsving forårsaget af stort udstyr og forhindrer skader på armaturet. Brugerdefineret vandtæt strømforsyning med konstant strøm med bred spændingsindgang og konstant udgangseffekt med kortslutnings- og højtemperaturbeskyttelse; effektfaktor cosΦ=0,95;
4. Lyskildemoduler bruger internationalt anerkendte mærkechips med optimeret layout til ensrettet lysemission, hvilket giver ensartet, blød belysning med en lysstyrke på ≥120 lm/W og et højt farvegengivelsesindeks på Ra>70.
5. Denne serie kan udstyres med en kombineret nødanordning, der automatisk skifter til nødbelysningstilstand under strømafbrydelser. Nødparametre:
a) Nødopstartstid (s): ≤0,3s;
b) Opladningstid (h): 24;
c) Nødstrøm (W): ≤50;
d) Nødbelysningens varighed (min): ≥60, ≥90.

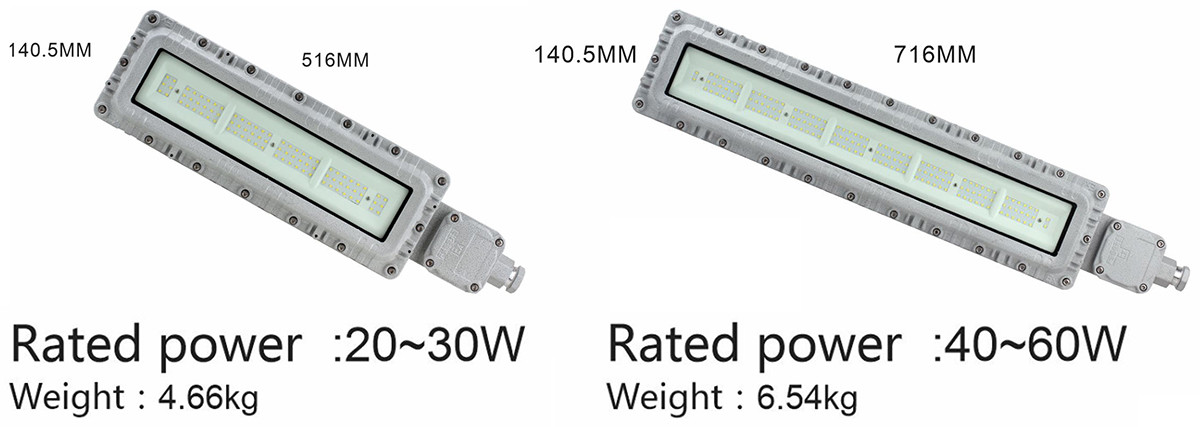

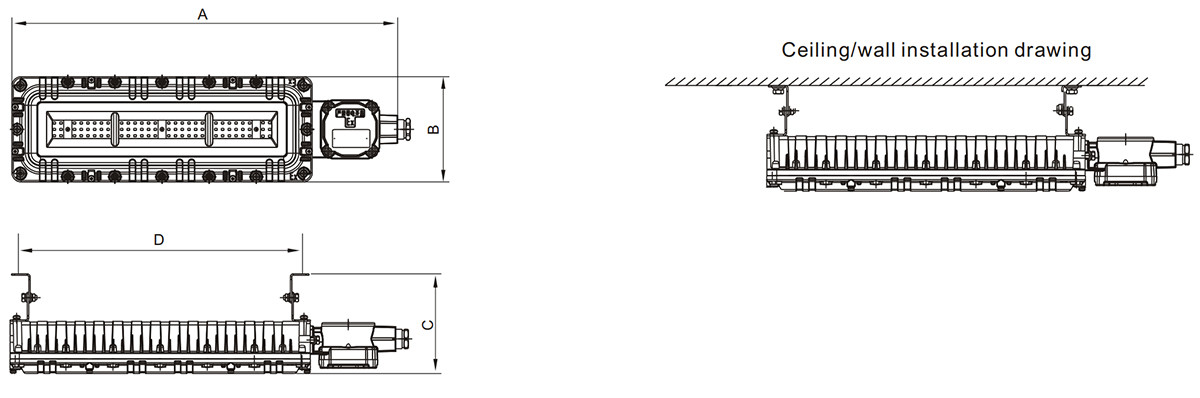

Mål for installation
| Model | Kraft | A(mm) | B(mm) | C(mm) | D(mm) |
|---|---|---|---|---|---|
| I | 20~30 W | 516 | 140.5 | 133 | 380 |
| II | 40~60 W | 716 | 579 |
Gældende anvendelsesområde
1. Velegnet til placering i Zone 1 og Zone 2 i eksplosive gasmiljøer;
2. Velegnet til eksplosive gasmiljøer i klasse IIA, IIB og IIC;
3. Velegnet til Zone 21- og Zone 22-placeringer i eksplosive støvmiljøer;
4. Velegnet til eksplosive støvmiljøer i klasse IIIA, IIIB og IIC;
5. Velegnet til temperaturklasserne T1 til T6;
6. Velegnet til arbejds- og scenebelysning i farlige miljøer som f.eks. olieudvinding, raffinering, kemisk forarbejdning og militære anvendelser.
