Model Betydning
Implementeringsstandard
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31
Teknisk parameter
BDM-VI-type parametre og dimensioner
Denne kabelklemme af høj kvalitet er fremstillet af kulstofstål, messing eller rustfrit stål og har robuste vandtætte egenskaber og en dobbelt tætningskonstruktion, hvilket gør den velegnet til armerede kabelindføringer.
| Specifikationer for gevind | Armeret kabels ydre diameter (udgående) | Kablets ydre diameter (indgående) | Gevindlængde | Længde (L) | Modsat side/maksimal ydre diameter S (φ) | ||
| Imperial | Amerikansk | Metrisk | |||||
| G1/2" | NPT1/2 | M20x1.5 | 5~10 | 9~14 | 15 | 85 | 27/30 |
| G3/4" S | NPT3/4 S | M25x1.5S | 87 | 34/37 | |||
| G3/4" | NPT3/4 | M25x1,5 | 9~15 | 14~19 | |||
| G1" S | NPT1S | M32x1.5S | 14~20 | 17 | 88 | 38/42 | |
| G1" | NPT1 | M32x1,5 | 14~20 | 19~24 | 28/42 | ||
| G1 1/4" | NPT1 1/4 | M40x1.5 | 19~25 | 25~30 | 48/54 | ||
| G1 1/2" S | NPT1 1/2 S | M50x1.5S | 20~26 | 31~36 | 91 | 55/61 | |
| G1 1/2" | NPT1 1/2 | M50x1.5 | 26~32 | 35~39 | |||
| G2"S | NPT2S | M63x1.5S | 27~33 | 39~45 | 19 | 94 | 68/74 |
| G2" | NPT2 | M63x1.5 | 39~45 | 42~50 | |||
| G2 1/2" S | NPT2 1/2 S | M75x1.5S | 36~45 | 48~56 | 24 | 109 | 85/94 |
| G2 1/2" | NPT2 1/2 | M75x1.5 | 48~56 | 56~65 | |||
| G3" S | NPT3 S | M90x1.5S | 35~50 | 51~65 | 26 | 112 | 100/110 |
| G3" | NPT3 | M90x1.5 | 51~65 | 64~75 | |||
| G4" S | NPT4 S | M115x2S | 55~65 | 74~84 | 28 | 117 | 125/135 |
| G4" | NPT4 | M115x2 | 74~84 | 87~98 | |||
| Mærkning af eksplosionssikre produkter | Beskyttelsesgrad |
|---|---|
| Ex db IIC Gb, Ex eb IIC Gb, Ex ta IIIC Da | IP66 |
Produktfunktioner
1. Fremstillet af kulstofstål af høj kvalitet; materialer kan tilpasses til rustfrit stål eller messing efter kundens ønske;
2. Gevindspecifikationer kan specialfremstilles eller designes med forskellige gevindstørrelser i hver ende i henhold til kundens krav.

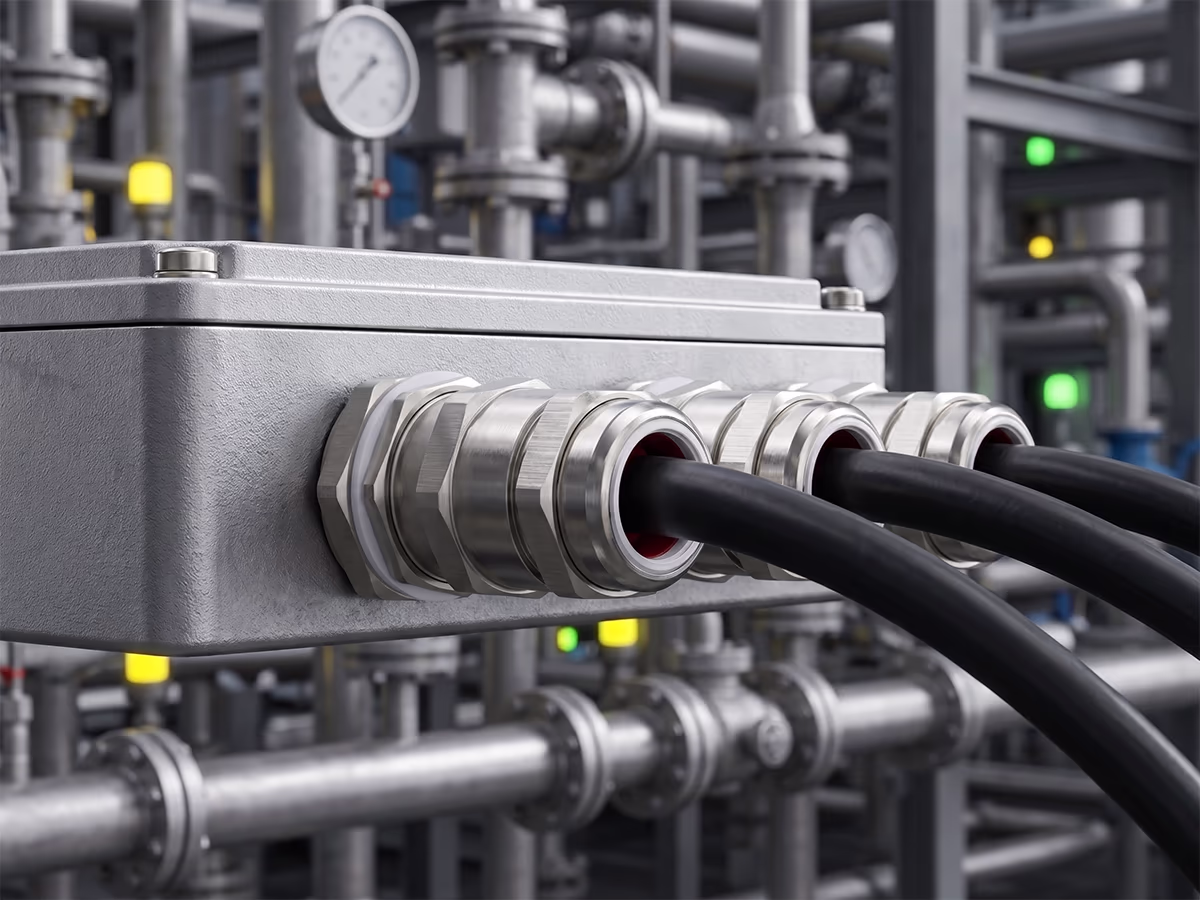

Gældende anvendelsesområde
1. Velegnet til placering i Zone 1 og Zone 2 i eksplosive gasmiljøer;
2. Velegnet til eksplosive gasatmosfærer i klasse IIA, IIB og IIC;
3. Velegnet til zone 21 og zone 22 med eksplosive støvatmosfærer;
4. Velegnet til klasse IIIA, IIIB og IIC eksplosive støvatmosfærer;
5. Udbredt til fastspænding og tætning af kabler i farlige miljøer som f.eks. olieudvinding, raffinering, kemisk forarbejdning og militære anvendelser.
