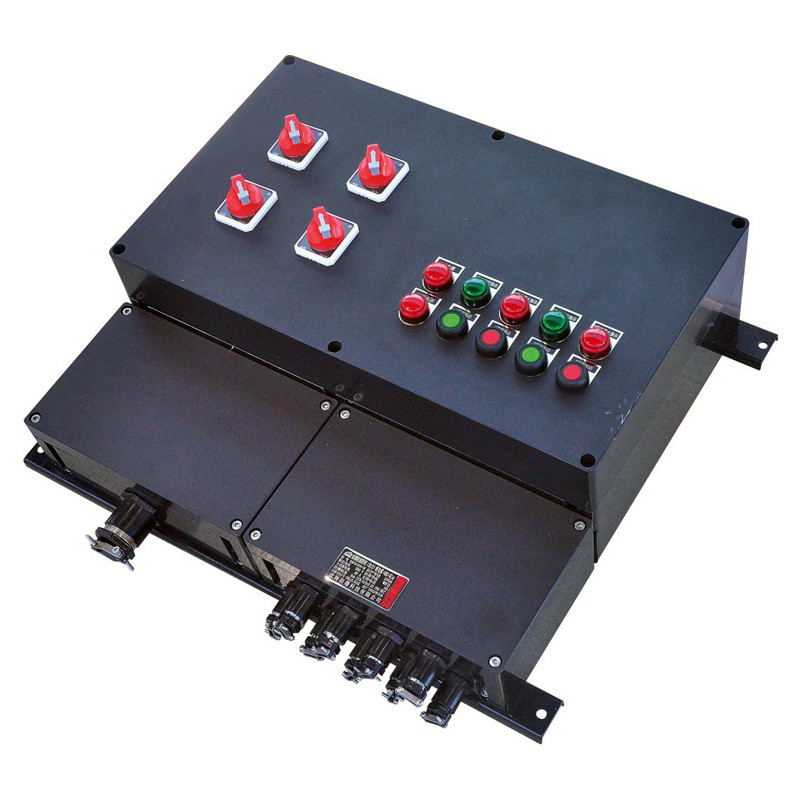

『Klikkige siia, et laadida alla toote PDF: Plahvatuskindel korrosioonikindel jaotuskarp BXM(D)8030』

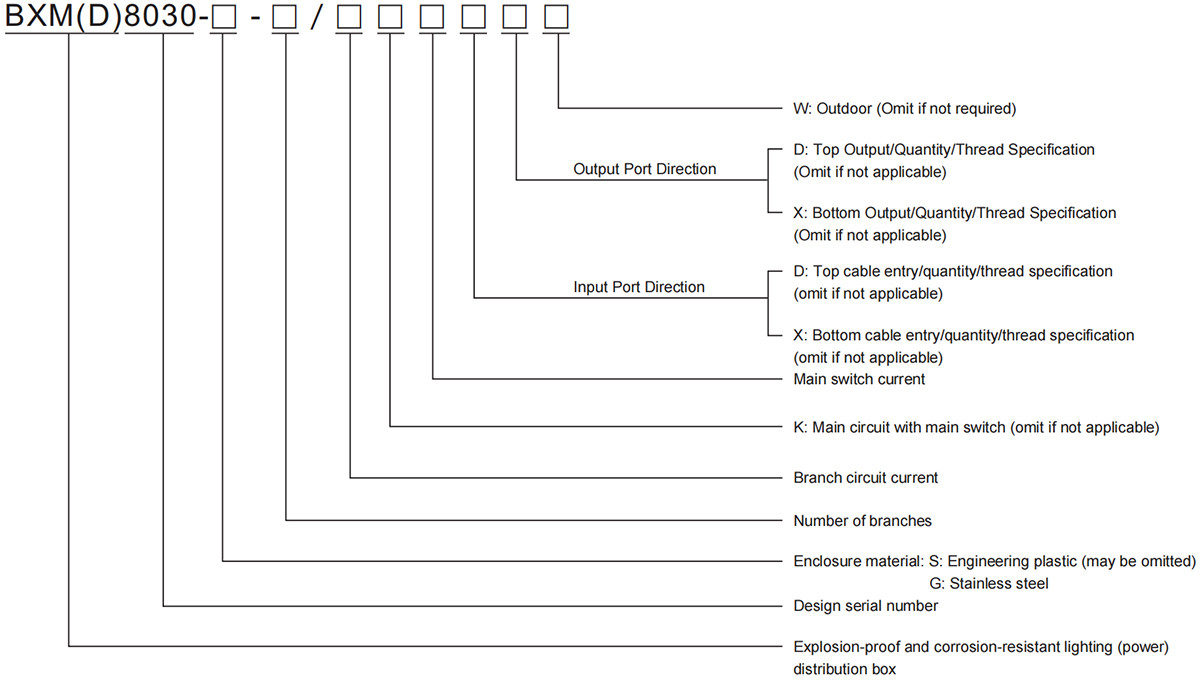

Mudeli tähendus
Rakendamisstandard
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31
Tehnilised parameetrid
| Nimipinge | Peaahela nimivool | Hargnevusahela nimivool | Filiaalide arv | Plahvatuskindel märgistus |
|---|---|---|---|---|
| AC 690V,660V,440V,400V,380V, 230V,220V,110V,48V,36V,24V,12V DC 220V,110V,48V,36V,24V,12V | ≤250A | ≤200 A | ≤40 | Ex db eb IIC T4 Gb Ex tb IIIC T80°C Db |
| ≤63A | ≤50 A | Ex db eb IIC T6 Gb Ex tb IIIC T80°C Db |
| Kaabli välisläbimõõt | Sisselasketoru niit | Kaitseklass | Korrosioonikindluse hinnang |
|---|---|---|---|
| Φ6~Φ44mm | M20x1.5~M75x1.5 G1/2"~G2 1/2" NPT1/2~NPT2 1/2 | IP66 | WF2 |
Toote omadused
1. Korpus on valmistatud klaaskiududega tugevdatud küllastamata polüestervaigust vormimisest või kvaliteetsest roostevabast terasest keevitusest, mis pakub korrosioonikindlust, antistaatilisi omadusi, löögikindlust ja suurepärast termilist stabiilsust;
2. Roostevabast terasest kinnitusdetailid tagavad suurepärase korrosioonikindluse;
3. Sellel seerial on suurem turvakate, mis sisaldab plahvatuskindlaid komponente nagu BL8030- ja BL8060-seeria, kusjuures lülitusfunktsioone juhitakse korpuse kaanel oleva käepidemega;
4. Modulaarne konstruktsioon võimaldab vooluahelate paindlikku kombineerimist;
5. Klaaskiududega tugevdatud küllastamata polüestervaigust korpus ja kate on kumerate radade tihendusstruktuuriga, mis tagab suurepärase vee- ja tolmukindluse. Soovi korral saab lisada hinged mugavaks hoolduseks;
6. Sobib nii terastorude kui ka kaablijuhtmestiku jaoks.
Kohaldatav ulatus
1. Sobib tsooni 1 ja tsooni 2 kohtades plahvatusohtlikes gaasikeskkondades;
2. Sobib IIA, IIB ja IIC klassi plahvatusohtlikesse gaasikeskkondadesse;
3. Sobib tsooni 21 ja tsooni 22 kohtades plahvatusohtlikus tolmukeskkonnas;
4. Sobib IIIA, IIIB ja IIC klassi plahvatusohtlikesse tolmukeskkondadesse;
5. Sobib temperatuuriklassidele T1 kuni T6;
6. Sobib elektrijaotuseks ohtlikes keskkondades, nagu nafta kaevandamine, rafineerimine, keemiline töötlemine, sõjalised rakendused, avamere naftaplatvormid, tankerid, metallitootmine, farmaatsiatööstus, tekstiilitööstus ja värvimine valgustus- või vooluahelate, elektriseadmete lülituskontrolli või hooldusvoolu jaotamiseks;
7. Sobib kohtadesse, mis nõuavad kõrget korrosioonikindlust.
