Presse-étoupe antidéflagrant BDM-III

『Cliquez ici pour télécharger le PDF du produit : Presse-étoupe antidéflagrant BDM』

Paramètres techniques

presse-étoupe antidéflagrant bdm

BDM - Paramètres et profils de type III

Il est fabriqué en acier au carbone, en laiton ou en acier inoxydable de haute qualité. Le dispositif de serrage de câble de type déplacement est très étanche. Il est doté d'une structure d'étanchéité monocouche et d'un raccord fileté à l'extrémité de l'entrée.

L'interface est applicable à l'introduction de câbles non armés.

presse-étoupe antidéflagrant bdm-iii dimensions d'installation

Taille du filet			Diamètre de câble applicable Plage d'étanchéité（ Φ)	Longueur du filet	Longueur	Diamètre extérieur maximal du côté opposé	Côté opposé/diamètre extérieur maximal S（ Φ)
Impérial	Américain	Métrique	Diamètre de câble applicable Plage d'étanchéité（ Φ)	Longueur du filet	Longueur	Diamètre extérieur maximal du côté opposé	Impérial	Américain	Métrique
G 1/2	NPT 1/2	M20x1,5	5~10	15	68	27/30	G 1/2	NPT 1/2	M20x1,5
G 3/4	NPT 3/4	M25x1,5	9~15	15	70	34/37	G 3/4	NPT 3/4	M25x1,5
G 1	NPT 1	M32x1,5	14~20	17	74	38/42	G 1	NPT 1	M32x1,5
G 1 1/4	NPT 1 1/4	M40x1,5	19~25	17	74	48/54	G 1 1/4	NPT 1 1/4	M40x1,5
G 1 1/2S	NPT 1 1/2S	M50x1,5S	26~32	17	76	55/61	G 1 1/2S	NPT 1 1/2S	M50x1,5S
G 1 1/2	NPT 1 1/2	M50x1,5	35~39	17	76	55/61	G 1 1/2	NPT 1 1/2	M50x1,5
G2	NPT 2	M63x1,5	39~45	19	79	68/74	G2	NPT 2	M63x1,5
G 2 1/2S	NPT 2 1/2S	M75x1,5S	36~45	24	92	85/94	G 2 1/2S	NPT 2 1/2S	M75x1,5S
G 2 1/2	NPT 2 1/2	M75x1,5	45~56	24	92	85/94	G 2 1/2	NPT 2 1/2	M75x1,5
G 3S	NPT 3S	M90x1,5S	51~65	26	97	100/110	G 3S	NPT 3S	M90x1,5S
G 3	NPT 3	M90x1,5	64~72	26	97	100/110	G 3	NPT 3	M90x1,5
G 4	NPT 4	M115x2	74~84	28	103	125/135	G 4	NPT 4	M115x2

Panneau antidéflagrant	Degré de protection
Ex eb IIC Gb Ex tb IIIC T80℃ Db	IP66

Note : 1. le produit est fabriqué en plastique technique ; 2. d'autres spécifications de filetage peuvent être personnalisées.

Caractéristiques du produit

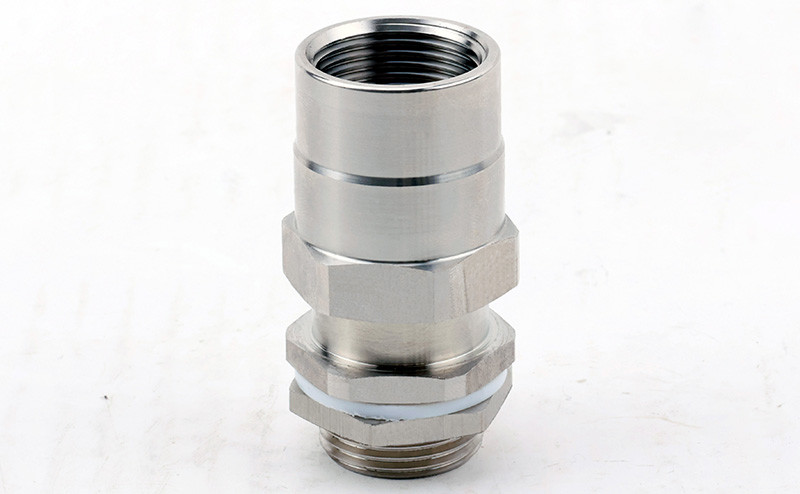

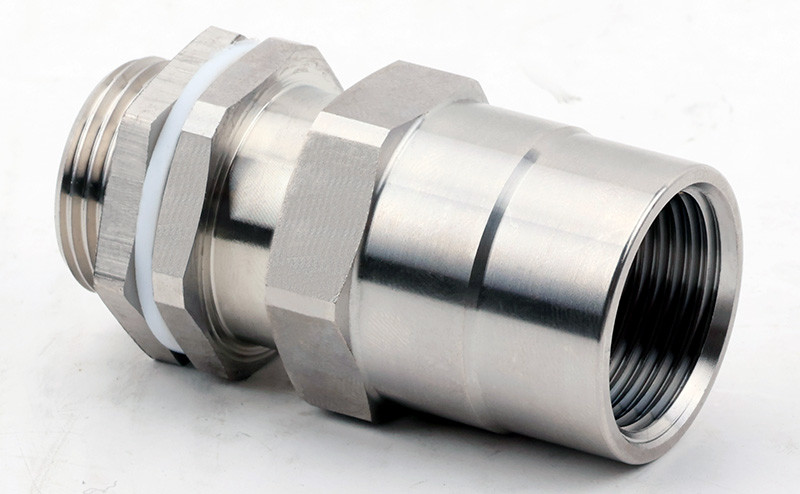

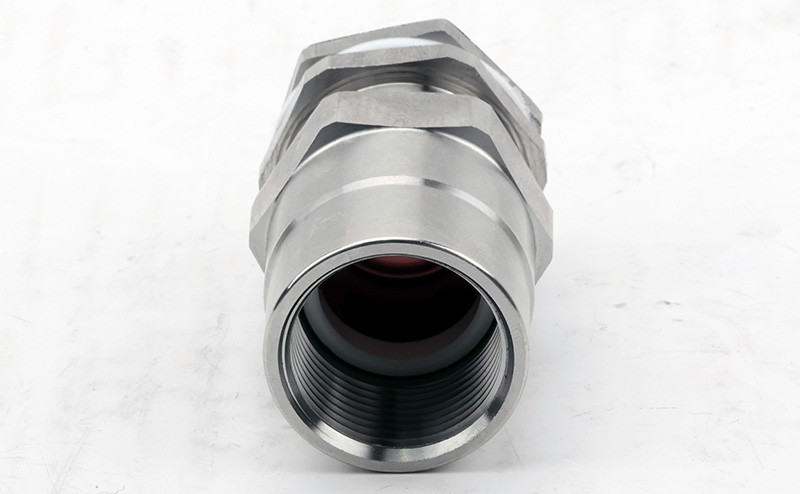

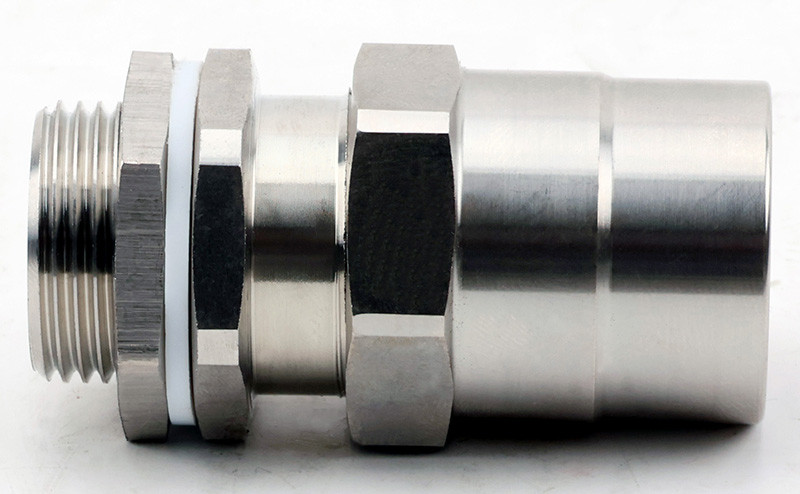

presse-étoupe antidéflagrant bdm-iii-6

Champ d'application

1. Il est applicable aux endroits situés dans la zone 1 et la zone 2 de l'environnement des gaz explosifs ;

2. Il est applicable aux endroits situés dans les zones 21 et 22 de l'environnement des poussières combustibles ;

3. Convient aux environnements de gaz explosifs IIA, IIB et IIC ;

4. Applicable au groupe de température T1-T6 ;

5. Il est largement utilisé pour le serrage et l'étanchéité des câbles dans des environnements dangereux tels que l'exploitation pétrolière, le raffinage du pétrole, l'industrie chimique, les stations-service, etc.

Q : Êtes-vous une usine ou une société commerciale ?
A : Nous sommes une usine et fournissons des services OEM. Nos principaux produits sont les éclairages antidéflagrants, les boîtes de distribution antidéflagrantes, les presse-étoupes antidéflagrants, les ventilateurs antidéflagrants, les boîtes de jonction antidéflagrantes et les éclairages anticorrosion, étanches à la poussière et à l'eau.

Q : Quels sont les certificats dont vous disposez ?
A : Nous avons obtenu les certifications ATEX et IECEx, ainsi que de nombreux brevets nationaux.

Q : Dans quels endroits vos produits sont-ils utilisés ?
A : Ils sont largement utilisés dans les secteurs de la chimie du pétrole, de l'aérospatiale, de l'énergie électrique du charbon, des chemins de fer, de la métallurgie, de la construction navale, de la médecine, de la marine, de la viticulture, de la lutte contre les incendies, des municipalités, des stations-service et d'autres industries.

Q : Puis-je obtenir un échantillon ?
A : Oui, nous acceptons les commandes d'échantillons pour tester et vérifier la qualité. Les échantillons mixtes sont acceptés.

Q : Pouvez-vous accepter les demandes personnalisées ?
A : Oui. Veuillez nous informer et confirmer la conception en premier lieu sur la base de notre échantillon.
