Presse-étoupe antidéflagrant BDM-VI

『Cliquez ici pour télécharger le PDF du produit : Presse-étoupe antidéflagrant BDM』

Paramètres techniques

presse-étoupe antidéflagrant bdm

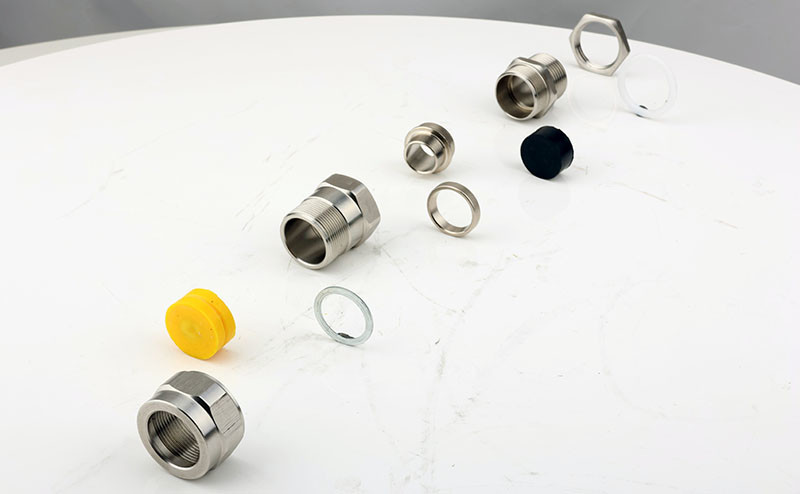

BDM - Paramètres et profils de type VI

Il est fabriqué en acier au carbone, en laiton ou en acier inoxydable de haute qualité. Le dispositif de serrage du câble de déplacement est très étanche. Il possède une structure d'étanchéité à double couche et convient à l'introduction de câbles armés.

presse-étoupe antidéflagrant bdm-vi dimensions d'installation

Taille du filet			Diamètre extérieur du câble armé (ligne sortante)	Diamètre extérieur du câble (ligne d'arrivée)	Longueur du filet	Longueur (L)	Bord opposé/diamètre extérieur maximal S（ φ）
Impérial	Américain	Métrique	Diamètre extérieur du câble armé (ligne sortante)	Diamètre extérieur du câble (ligne d'arrivée)	Longueur du filet	Longueur (L)	Bord opposé/diamètre extérieur maximal S（ φ）
G 1/2	NPT 1/2	M20x1,5	5~10	9~14	15	85	27/30
G 3/4S	NPT 3/4S	M25x1,5S	5~10	9~14		87	34/37
G 3/4	NPT 3/4	M25x1,5	9~15	14~19		87	34/37
G 1S	NPT 1S	M32x1,5S	9~15	14~20	17	88	38/42
G 1	NPT 1	M32x1,5	14~20	19~24			28/42
G 1 1/4	NPT 1 1/4	M40x1,5	19~25	25~30			48/54
G 1 1/2S	NPT 1 1/2S	M50x1,5S	20~26	31~36		91	55/61
G 1 1/2	NPT 1 1/2	M50x1,5	26~32	35~39		91	55/61
G 2S	NPT 2S	M63x1,5S	27~33	39~45	19	94	68/74
G 2	NPT 2	M63x1,5	39~45	42~50	19	94	68/74
G 2 1/2S	NPT 2 1/2S	M75x1,5S	36~45	48~56	24	109	85/94
G 2 1/2	NPT 2 1/2	M75x1,5	48~56	56~65	24	109	85/94
G 3S	NPT 3S	M90x1,5S	35~50	51~65	26	112	100/110
G 3	NPT 3	M90x1,5	51~65	64~75	26	112	100/110
G 4S	NPT 4S	M115x2S	55~65	74~84	28	117	125/135
G 4	NPT 4	M115x2	74~84	87~98	28	117	125/135

Panneau antidéflagrant	Degré de protection
Ex eb IIC Gb Ex tb IIIC T80℃ Db	IP66

Caractéristiques du produit

presse-étoupe antidéflagrant bdm-vi-9

Champ d'application

1. Il est applicable aux endroits situés dans la zone 1 et la zone 2 de l'environnement des gaz explosifs ;

2. Il est applicable aux endroits situés dans les zones 21 et 22 de l'environnement des poussières combustibles ;

3. Convient aux environnements de gaz explosifs IIA, IIB et IIC ;

4. Applicable au groupe de température T1-T6 ;

5. Il est largement utilisé pour le serrage et l'étanchéité des câbles dans des environnements dangereux tels que l'exploitation pétrolière, le raffinage du pétrole, l'industrie chimique, les stations-service, etc.

Q : Êtes-vous une usine ou une société commerciale ?
A : Nous sommes une usine et fournissons des services OEM. Nos principaux produits sont les éclairages antidéflagrants, les boîtes de distribution antidéflagrantes, les presse-étoupes antidéflagrants, les ventilateurs antidéflagrants, les boîtes de jonction antidéflagrantes et les éclairages anticorrosion, étanches à la poussière et à l'eau.

Q : Quels sont les certificats dont vous disposez ?
A : Nous avons obtenu les certifications ATEX et IECEx, ainsi que de nombreux brevets nationaux.

Q : Dans quels endroits vos produits sont-ils utilisés ?
A : Ils sont largement utilisés dans les secteurs de la chimie du pétrole, de l'aérospatiale, de l'énergie électrique du charbon, des chemins de fer, de la métallurgie, de la construction navale, de la médecine, de la marine, de la viticulture, de la lutte contre les incendies, des municipalités, des stations-service et d'autres industries.

Q : Puis-je obtenir un échantillon ?
A : Oui, nous acceptons les commandes d'échantillons pour tester et vérifier la qualité. Les échantillons mixtes sont acceptés.

Q : Pouvez-vous accepter les demandes personnalisées ?
A : Oui. Veuillez nous informer et confirmer la conception en premier lieu sur la base de notre échantillon.
