Modell jelentése
Végrehajtási szabvány
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31
Műszaki paraméterek
| Modell és specifikációk | Robbanásbiztos jelölés | Fényforrás | Világítótest típusa | Teljesítmény (W) | Fényáram (lm) | Színhőmérséklet (K) | Tömeg (kg) |
|---|---|---|---|---|---|---|---|
| BPY96 | Ex db eb IIC T6 Gb, Ex tb IIIC T80°C Db | LED | I | 20~30 | 2400~3600 | 3000~5700 | 4.66 |
| II. | 40~60 | 4800~7200 | 6.54 |
| Névleges feszültség/frekvencia | Bemeneti menet | Kábel külső átmérője | Védelmi besorolás | Korrózióállósági besorolás |
|---|---|---|---|---|
| AC 220V/50Hz | G3/4" | Φ10~Φ14mm | IP66 | WF1, WF2* |
Fényeloszlási görbe
A termék jellemzői
1. A termék háza alumíniumötvözetből öntött, felületét lövedékfúvással, majd nagynyomású elektrosztatikus porszórással kezelik a korrózióállóság és az öregedésállóság érdekében. Az átlátszó alkatrészek fizikailag edzett üvegből készülnek, amely magas fényáteresztő képességet és UV-ellenállást biztosít. A kitett kötőelemek rozsdamentes acélból készültek a kiváló korrózióállóság érdekében. Az illesztéseknél magas hőmérsékletű szilikon gumitömítéseket használnak, amelyek IP66-os védettséget biztosítanak beltéri és kültéri használatra. A belső, dedikált csatlakozóblokkok megbízható vezetékcsatlakozásokat biztosítanak és megkönnyítik a karbantartást.
2. Természetes konvekciós hűtési technológiát használ, amely kihasználja a légáramlást az erre a célra kialakított hőelvezető csatornákon keresztül, hogy hatékonyan elvezesse a hőt a lámpatestből, biztosítva a hosszú távú működési megbízhatóságot.
3. A tápegységen belüli független túlfeszültség-védelem hatékonyan szűri a nagy berendezések által okozott feszültségingadozásokat, megelőzve a lámpatest károsodását. Egyedi, állandó áramú, vízálló tápegység széles feszültségbemenettel és állandó kimeneti teljesítménnyel, rövidzárlat- és magas hőmérséklet elleni védelemmel; teljesítménytényező cosΦ=0,95;
4. A fényforrás modulok nemzetközileg elismert márkájú chipeket használnak, amelyek elrendezése egyirányú fénykibocsátásra van optimalizálva, így egyenletes, lágy megvilágítást biztosítanak, ≥120 lm/W fényhatékonysággal és Ra>70 magas színvisszaadási indexszel.
5. Ez a sorozat felszerelhető egy kombinált vészhelyzeti készülékkel, amely áramkimaradáskor automatikusan vészvilágítási üzemmódba kapcsol. Vészhelyzeti paraméterek:
a) Vészhelyzeti indítási idő (s): ≤0,3 s;
b) Töltési idő (h): 24;
c) Vészhelyzeti teljesítmény (W): ≤50;
d) Vészvilágítás időtartama (perc): ≥60, ≥90.
Beépítési méretek
| Model | Teljesítmény | A(mm) | B (mm) | C (mm) | D(mm) |
|---|---|---|---|---|---|
| I | 20–30 W | 516 | 140.5 | 133 | 380 |
| II. | 40–60 W | 716 | 579 |

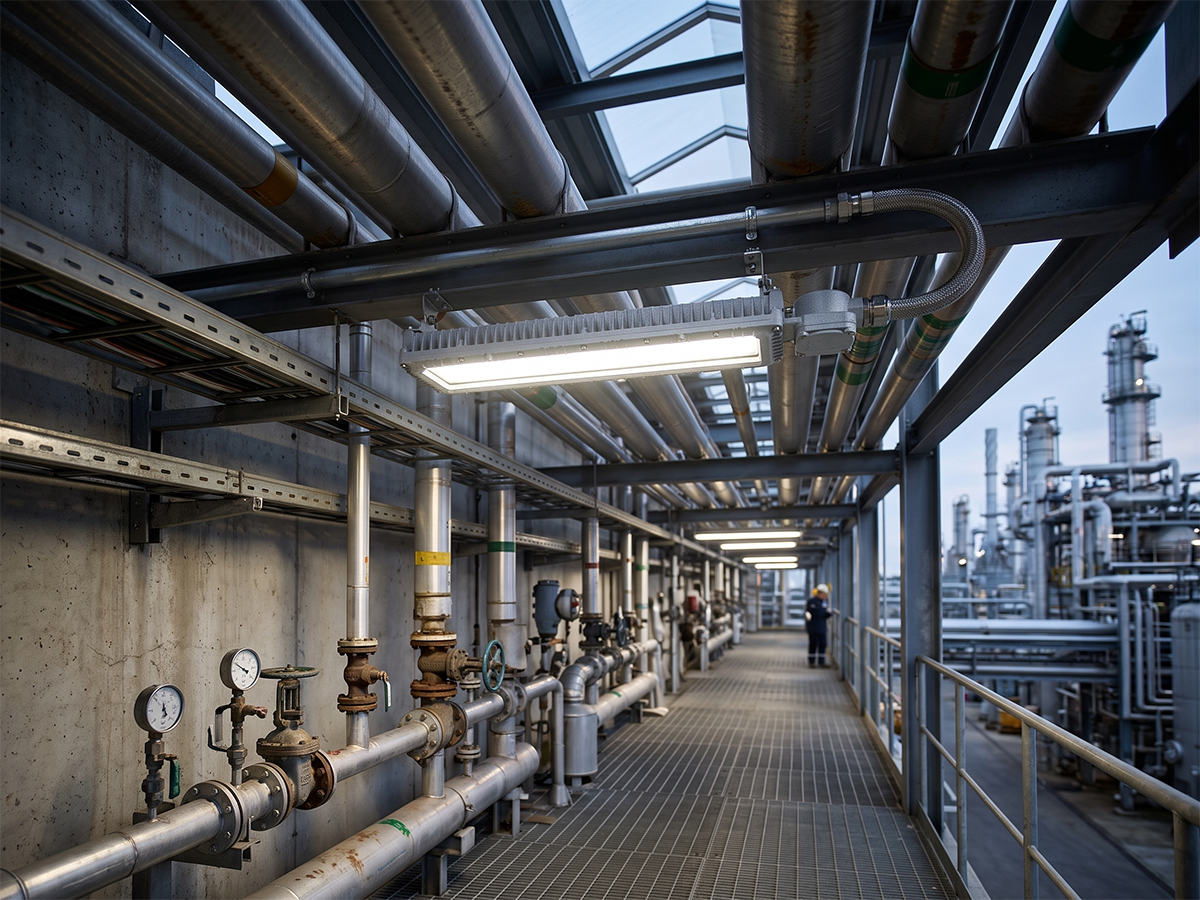

Alkalmazási kör
1. Alkalmas 1. és 2. zónás helyeken, robbanásveszélyes gázokkal teli környezetben;
2. Alkalmas IIA, IIB és IIC osztályú robbanásveszélyes gázok környezetében;
3. Alkalmas 21-es és 22-es zónájú, robbanásveszélyes poros környezetben;
4. Alkalmas IIIA, IIIB és IIC osztályú robbanásveszélyes poros környezetbe;
5. Alkalmas a T1-T6 hőmérsékleti osztályokhoz;
6. Alkalmas munka- és helyszínvilágításhoz veszélyes környezetben, például kőolajkitermelés, finomítás, vegyipari feldolgozás és katonai alkalmazások esetén.
