Arti Model
Standar Pelaksanaan
GB/T3836.1, GB/T3836.2, GB/T3836.3, GB/T3836.4, GB/T3836.5,GB/T3836.17, IEC 60079-0, IEC 60079-1, IEC 60079-2, IEC 60079-7, IEC 60079-11, IEC 60079-13, EN 60079-11, EN 60079-13.
Parameter Teknis
1. Penandaan tahan ledakan: Ex db eb ib mb pz IIC T4 Gc
2. Catu daya: 220VAC ±10%, 50Hz atau AC380V ±10%, 50Hz atau sesuai kebutuhan pengguna;
3. Peringkat Perlindungan: Alarm Suara dan Visual IP65: Aktif ketika konsentrasi gas berbahaya melebihi ambang batas (25% LEL) di dalam enklosur Alarm Suara dan Visual: Aktif ketika konsentrasi gas beracun melebihi ambang batas (12,5 ppm) di dalam enklosur Kisaran Tekanan Dalam Ruangan Normal: 30-100 Pa Bahan Kandang: Baja karbon, dimensi baja tahan karat: Disesuaikan sesuai kebutuhan pengguna
| Standar Implementasi | Tingkat perlindungan |
| Penandaan Tahan Ledakan | IP66 |
| Catu Daya | Ex de ib [ib] P II BT4 Gb, Ex de ib [ib] P II CT4 Gb, DIP A20 TA T4 |
| Peringkat Perlindungan | 220V AC ± 10%, 50Hz atau AC 380V ± 10%, 50Hz atau sesuai dengan kebutuhan pengguna |
| Alarm suara dan cahaya ketika konsentrasi gas berbahaya di dalam kabin melebihi batas (25% LEL) |
|
| Alarm suara dan cahaya ketika konsentrasi gas beracun di dalam kabin melebihi batas (12,5 ppm) | |
| Nilai tekanan dalam ruangan normal | 30-100pa |
| Bahan penampilan | baja karbon, baja tahan karat |
| Dimensi eksternal | disesuaikan dengan kebutuhan pengguna |
Fitur Produk

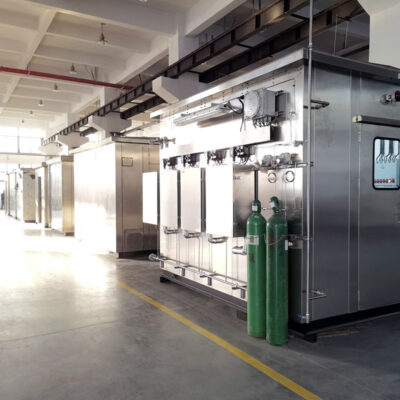

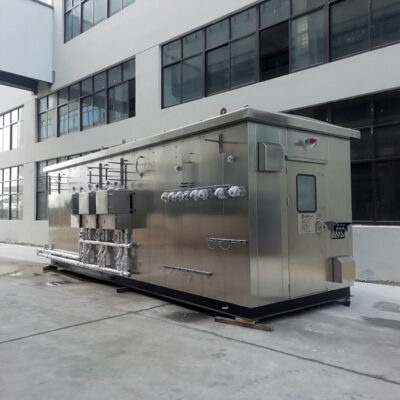

1. Kabin analisis tahan ledakan tekanan positif mengintegrasikan perakitan, pemasangan, dan aplikasi instrumen online industri, yang digunakan secara luas di ladang minyak, kilang, dan pabrik kimia.
2. Seri ini memberikan solusi tahan ledakan untuk kontrol terpusat di lokasi, koordinasi perintah, analisis proses, dan pemantauan instrumen, yang menawarkan keunggulan tak tertandingi dibandingkan struktur tahan ledakan lainnya.
3. Sistem ini terdiri dari struktur ruang utama, sistem kontrol tekanan positif, sistem ventilasi tekanan positif, sistem pemantauan tekanan, sistem deteksi gas yang mudah terbakar, sistem deteksi gas beracun, sistem alarm suhu tinggi, sistem alarm asap, sistem interlock alarm suara dan visual, sistem pencahayaan, sistem pengaturan suhu/kelembaban, sistem catu daya universal, dan sistem kelistrikan pengguna;

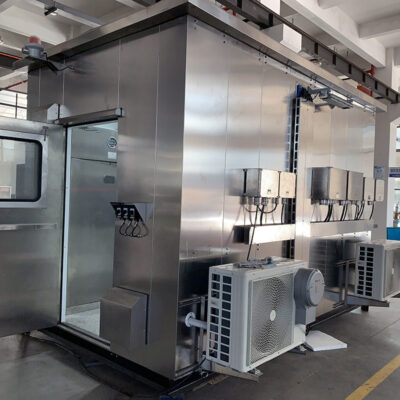

4. Pendingin udara tahan ledakan dipasang di dalam ruangan untuk mengatur suhu, memberikan kontrol suhu dan kelembapan yang konstan;
5. Sistem distribusi daya menggunakan konfigurasi pipa dengan kotak kontrol tahan ledakan;
6. Sistem pencahayaan menggunakan lampu plafon tahan ledakan dan lampu darurat tahan ledakan, dengan pencahayaan standar yang disediakan oleh lampu neon berbentuk tabung;
7. Ruang dilengkapi dengan perangkat ventilasi, pertukaran udara, dan penyaringan. Saluran masuk ruang harus ditempatkan di area yang tidak berbahaya;

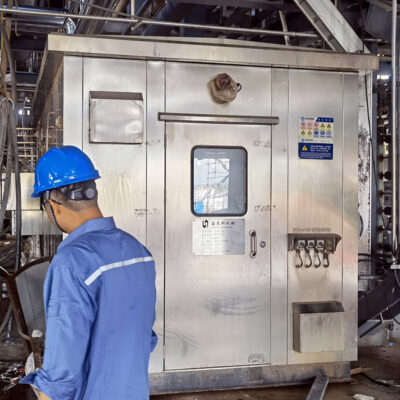

8. Dilengkapi dengan pintu bersegel ganda dengan jendela kaca dan pintu darurat, memberikan kemampuan tahan debu dan tahan air;
9. Sistem yang sepenuhnya tertutup dengan fungsi anti-statis, anti percikan api, tidak menimbulkan polusi lingkungan, tahan korosi, dan anti gangguan;
10. Menggunakan teknologi kontrol terintegrasi PLC untuk operasi sistem yang stabil dan andal, dengan grounding keseluruhan dan resistansi ground <4Ω.
Diagram Solusi Tipikal
Komponen Sistem
| Diagram | Nama | Spesifikasi Model | Parameter Utama | Keterangan |
|---|---|---|---|---|
 | Kromatograf Pengendalian Proses | ABB PGC5000 | 1. Peringkat tahan ledakan: Kelas 1, Divisi 1, Grup B.C. DT4 2. Berbagai model PGC5000 Smart Ovens™ (oven kolom) yang mampu melakukan proyek analisis fase gas atau cair. 3. Layar LCD SVGA warna asli berukuran 26,42 cm (10,4 inci) 4. Antarmuka manusia-mesin grafis (HMI) untuk menampilkan kromatogram waktu nyata. | Konfigurasikan sesuai dengan persyaratan desain. |
 | Analis Kontinyu | ABB EL3060 | 1. Tanda tahan ledakan: II 2G; Ex de IIC T4 2. Layar sentuh memastikan operasi yang aman. 3. Alat-alat tahan api yang dirancang khusus untuk area berbahaya. 4. Struktur kompak untuk integrasi yang mudah 5. Analisator terdiri dari unit pengendali dan modul analisis 6. Modul analisis meliputi fotometer inframerah Uras26, analis oksigen paramagnetik Magnos206, analis konduktivitas termal Caldos27, dan Caldos25 | Konfigurasikan sesuai dengan persyaratan desain. |
 | Analis Kontinyu | ABB AO2000 | 1. Peringkat tahan ledakan: Kelas 1, Divisi 2, Kelompok A, B, C, DT4 2. Satu unit pusat dan hingga empat modul analis 3. Modul analis meliputi fotometer, analis laser in-situ, Analis oksigen, analis konduktivitas termal, analis inframerah, Analis ultraviolet, dan analis FID | Konfigurasikan sesuai dengan persyaratan desain. |
 | Sistem Pra-perawatan | Konfigurasi yang Diperlukan | 1. Sistem pra-perlakuan sampel terdiri dari probe pengambilan sampel, tahap pra-perlakuan, unit pra-perlakuan, dan saluran transfer sampel. 2. Perangkat ini menjalankan fungsi-fungsi termasuk pengurangan tekanan, penyaringan, pendinginan, pengendalian suhu dan aliran, serta pengalihan aliran. 3. Komponen instrumentasi dan perpipaan diperoleh dari merek-merek terkemuka secara internasional seperti Swagelok, Parker, Fitok, dan SMC. | |
 | Detektor Gas | Konfigurasikan sesuai dengan persyaratan desain. | 1. Tanda tahan ledakan: Ex db IIC T6 Gb 2. Mendeteksi konsentrasi gas beracun, berbahaya, mudah terbakar, dan mudah meledak. 3. Tegangan operasi: DC 12–30V Output sinyal: 4–20 mA + kontak alarm | Konfigurasikan sesuai dengan persyaratan desain. |
 | PLC | SIEMENS SIMATIC | 1. Mengontrol sistem deteksi keamanan untuk kabin analitis. 2. Mengontrol perpindahan jalur aliran pretreatment multi-saluran | |
 | Kipas Angin Pembuangan Anti Ledakan | Konfigurasikan sesuai dengan persyaratan desain. | 1. Tanda tahan ledakan: Ex db IIC T4 Gb 2. Tegangan nominal: AC 220V 50Hz 3. Aliran udara: 24 m³/menit | |
 | Alarm Suara dan Visual | BBJ-220 | 1. Tanda tahan ledakan: Ex db IIC T4 Gb 2. Tegangan nominal: AC 220V 3. Desain suara dan cahaya terintegrasi | |
 | Kotak Distribusi Tahan Ledakan | Konfigurasikan sesuai dengan persyaratan desain. | 1. Tanda tahan ledakan: Ex db IIC T6 Gb 2. Tegangan nominal: AC 220V/380V 50Hz 3. Arus nominal: 63A | |
 | Kotak Persimpangan Tahan Ledakan | Konfigurasikan sesuai dengan persyaratan desain. | 1. Tanda tahan ledakan: Ex db IIC T6 Gb 2. Tegangan nominal: AC 220V/380V 50Hz 3. Arus nominal: 63A | |
 | Kotak Kontrol Tahan Ledakan | Konfigurasikan sesuai dengan persyaratan desain. | 1. Tanda tahan ledakan: Ex db eb IIC T6 Gb 2. Tegangan nominal: AC 220V/380V 50Hz 3. Arus nominal: 16A | |
 | Lampu Fluoresen Tahan Ledakan | BPY96 | 1. Tanda tahan ledakan: Ex db IIC T6 Gb 2. Tegangan nominal: AC 220V/380V 50Hz 3. Daya terukur: 30W | |
 | Perangkat Colokan Anti Ledakan | AC-16/220 | 1. Tanda tahan ledakan: Ex db eb IIC T6 Gb 2. Tegangan nominal: AC 220V 50Hz 3. Arus nominal: 16A | |
 | Sakelar Tahan Ledakan | BZM8030-10/220 | 1. Tanda tahan ledakan: Ex db eb IIC T6 Gb 2. Tegangan nominal: AC 220V 50Hz 3. Arus nominal: 10A | |
 | Explosion-Proof Air Conditioner | BKFR | 1. Tanda tahan ledakan: Ex db eb ib mb IIC T4 Gb 2. Tegangan nominal: AC 220/380V 50Hz 3. Kapasitas pendinginan terukur: Sesuai kebutuhan 4. Kapasitas pemanasan yang terdaftar: Sesuai kebutuhan | |
 | Pompa Pengambilan Sampel Gas | Buhler | 1. Tanda tahan ledakan: Ex II2 G E Ex c IIC T1-T4 2. Tegangan nominal: AC 230V 3. Debit aliran terukur: 400 L/jam |
Ruang Lingkup Penerapan
1. Cocok untuk lingkungan gas eksplosif Zona 2;
2. Kelas suhu T1-T4;
3. Cocok untuk lingkungan gas yang mudah terbakar dan meledak dalam ekstraksi minyak bumi, penyulingan, pemrosesan kimia, aplikasi militer, anjungan minyak lepas pantai, tanker minyak, dan pengaturan serupa.
