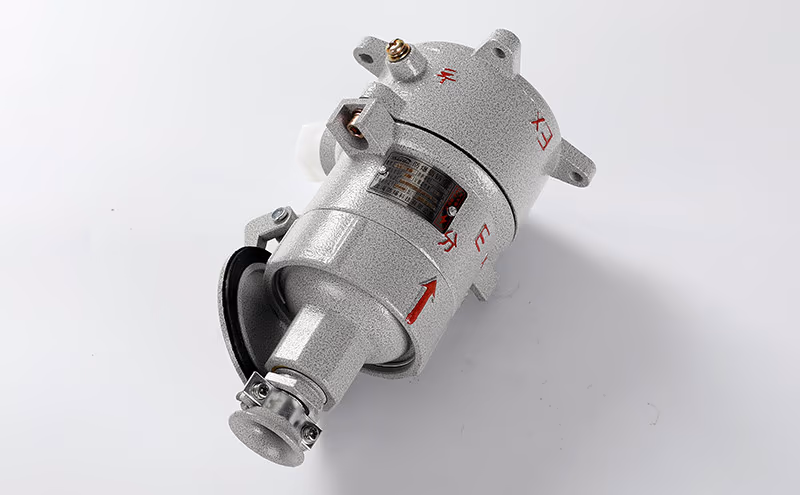

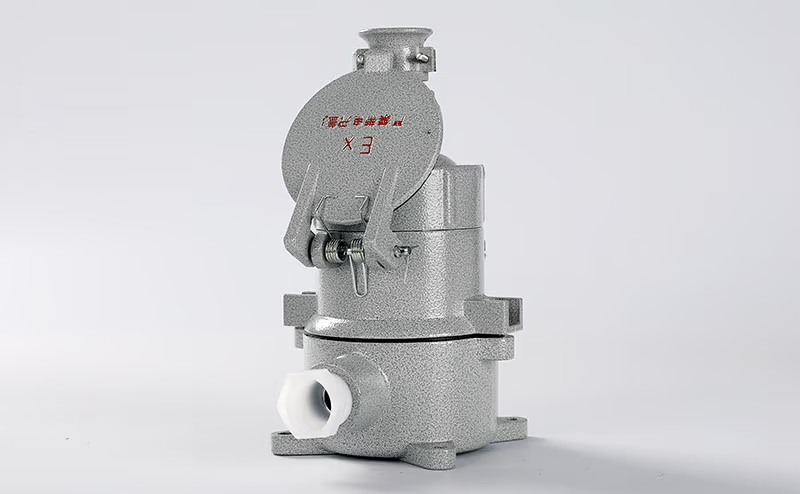

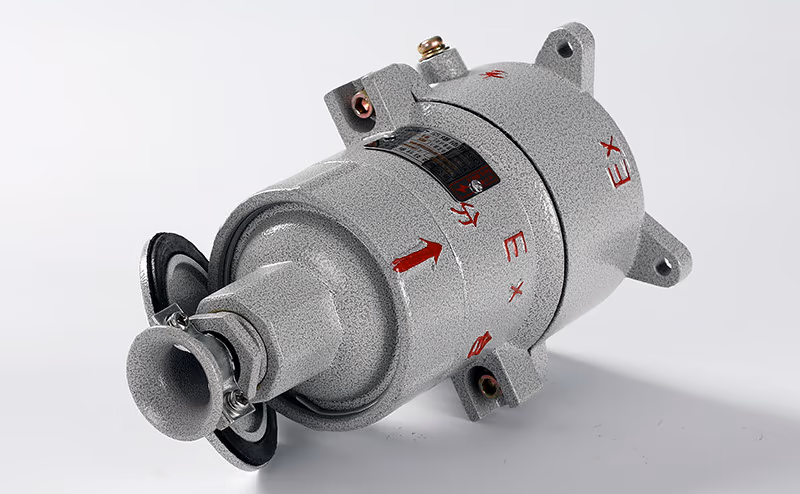

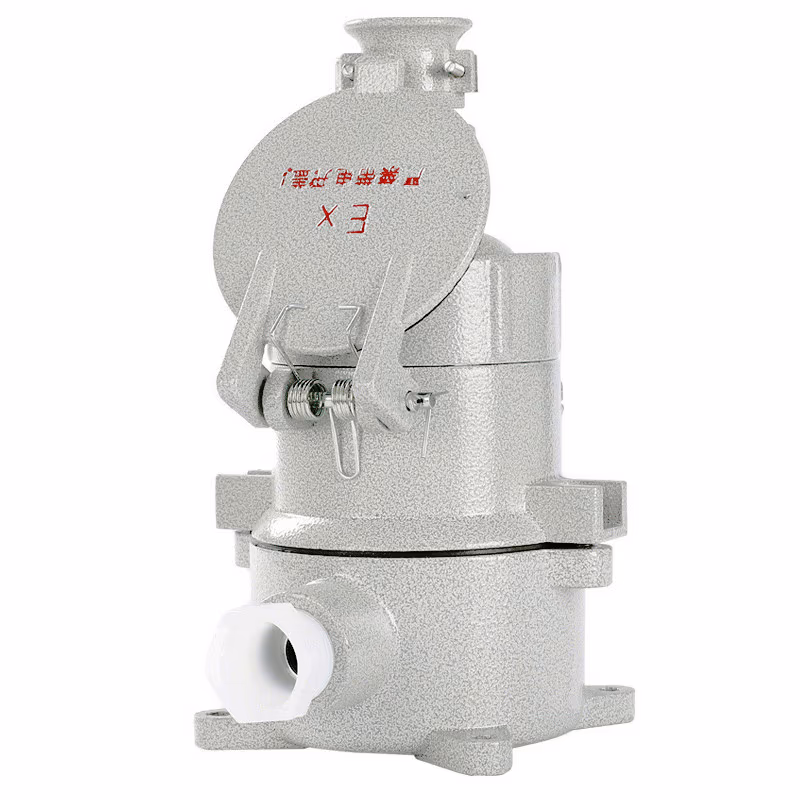

防爆型プラグ・ソケット AC-16/Z

『製品PDFはこちらからダウンロードできます： 防爆プラグ・ソケットAC』

モデルの意味

実施基準

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31

技術パラメーター

モデルと仕様	定格電圧	定格電流	ポール本数	防爆マーキング	保護等級	耐食性評価	インレットスレッド	ケーブル外径
AC-16/Z	AC 220V	16A	1P+N+PE	Ex db eb IIB T6 Gb, Ex tb IIIC T80°C Db Ex db eb IIC T6 Gb, Ex tb IIIC T80°C Db	IP66	WF1 WF2*	G3/4"	Φ10~Φ14mm
	AC 380V		3P+PE
AC-16/X	AC 220V		1P+N+PE
	AC 380V		3P+PE
AC-32/Z	AC 220V	32A	1P+N+PE				G1 1/4"	Φ15~Φ23mm
	AC 380V		3P+PE
AC-32/X	AC 220V		1P+N+PE
	AC 380V		3P+PE
AC-63	AC 220V	63A	3P+PE 3P+N+PE	Ex db IIB T6 Gb, Ex tb IIIC T80°C Db			G1 1/2"	Φ18~Φ33mm
	AC 380V
AC-125 プラグインアセンブリ	AC 220V	125A	3P+PE 3P+N+PE	Ex db eb IIB T4 Gb, Ex tb IIIC T80°C Db			G2"	Φ25~Φ38mm
	AC 380V

製品の特徴

1.アルミニウム合金ダイキャストハウジングは、高速ショットブラスト後、耐腐食性と耐老化性のための高圧静電粉体塗装が施されています；

2.露出したステンレス製ファスナーにより、優れた耐食性を実現；

3.内蔵のインターロック機構により、内部スイッチが外れるまでプラグの取り外しができない；

4.鋼製電線管とケーブル配線の両方に対応。

適用範囲

1.ゾーン1およびゾーン2の爆発性ガス環境に適しています；

2.クラスIIA、IIB、IICの爆発性ガス環境に適している；

3.ゾーン21およびゾーン22の爆発性粉塵環境に適しています；

4.クラスIIIA、IIIB、IICの爆発性粉塵環境に適している；

5.温度クラスT1～T6に適合；

6.石油採掘、精製、化学処理、軍事用途、海上石油プラットフォーム、石油タンカー、金属加工、および同様の産業における危険な環境に適している。
