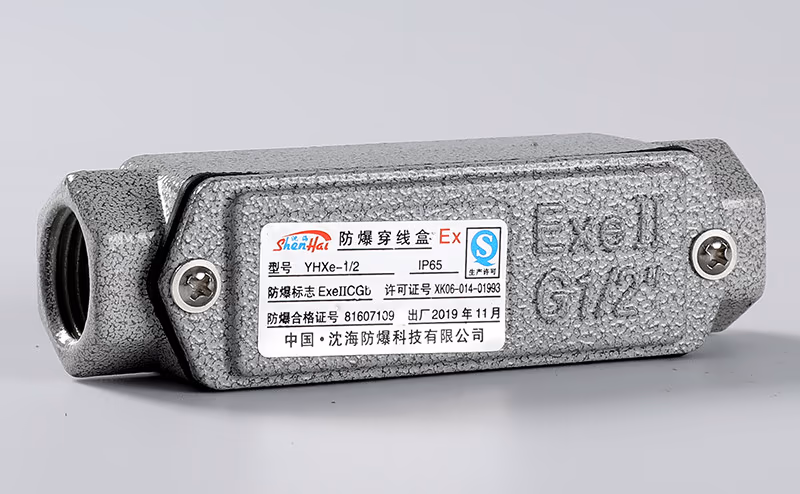

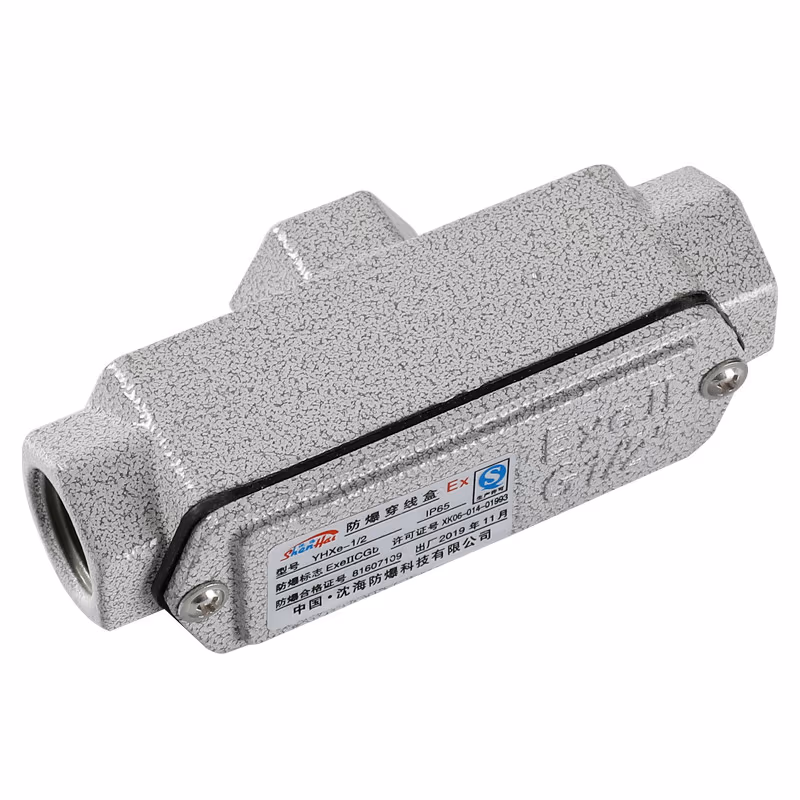

Sprogimui atspari kanalo išleidimo dėžutė YHXE-III

『Paspauskite čia, jei norite atsisiųsti gaminio PDF failą: Sprogimui atspari kanalo išleidimo dėžutė YHXE』

Modelio reikšmė

sprogimui atspari laidų išėjimo dėžutė yhxe modelio reikšmė

Įgyvendinimo standartas

GB/T3836.1、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-7、IEC60079-31

Techninis parametras

sprogimui atspari kabelių kanalų išleidimo dėžutė yhxe

Sprogimo apsauginis ženklinimas	Apsaugos įvertinimas	Atsparumo korozijai įvertinimas
Ex eb IIC Gb, Ex tb IIIC Db	IP66	WF1, WF2*

Produkto savybės

1. Aliuminio lydinio liejimo korpusas, greitaeigis šratavimas, po to - aukšto slėgio elektrostatinis miltelinis dažymas;

2. Nerūdijančiojo plieno tvirtinimo detalės, užtikrinančios didesnį atsparumą korozijai;

3. Kelios kabelių įvesties ir išvesties prievadų konfigūracijos ir specifikacijos.

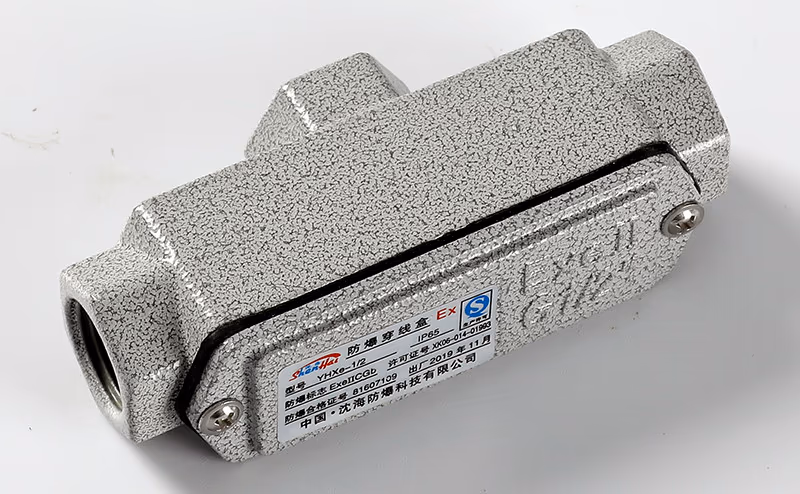

sprogimui atspari kabelių kanalų išleidimo dėžutė yhxe-iii-7

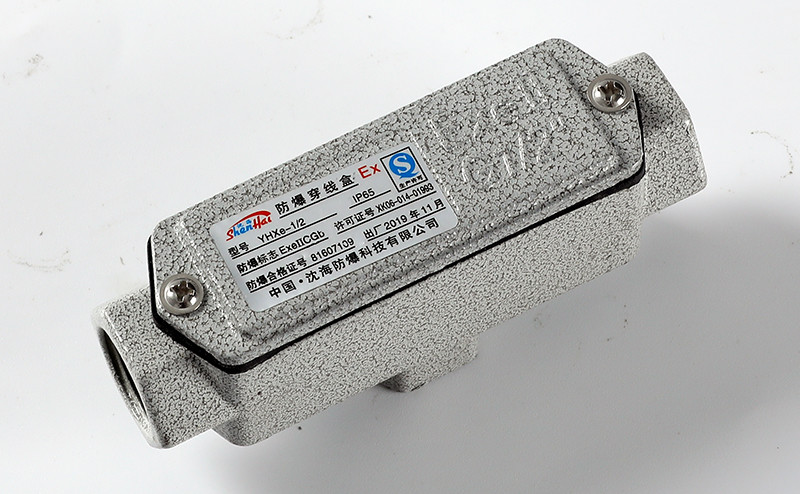

sprogimui atspari kanalo išleidimo dėžutė yhxe-iii-8

Modelio specifikacijos	Tipas	Produkto nuotraukos	Vamzdžio vidinis skersmuo (Φmm)	Vamzdžio sriegis (G)	Scheminė diagrama	Bendrieji matmenys (mm)
Modelio specifikacijos	Tipas	Produkto nuotraukos	Vamzdžio vidinis skersmuo (Φmm)	Vamzdžio sriegis (G)	Scheminė diagrama	L	B	H
YHXe-A tiesus	A tipo		15	1/2"		110	33	44
			20	3/4"		130	38	48
			25	1"		155	45	54
			32	1 1/4"		188	58	68
			40	1 1/2"		200	60	78
			50	2"		248	76	96
			70	2 1/2"		200	94	116
			80	3"		260	108	128
			100	4"		300	120	135
YHXe-B triko	B tipas		15	1/2"		110	50	44
			20	3/4"		130	55	48
			25	1"		155	67	54
			32	1 1/4"		188	78	68
			40	1 1/2"		200	80	78
			50	2"		248	96	96
			70	2 1/2"		200	114	116
			80	3"		260	131	128
			100	4"		300	145	135
YHXe-C kryžius	C tipo		15	1/2"		110	67	44
			20	3/4"		130	72	48
			25	1"		155	89	54
			32	1 1/4"		188	98	68
			40	1 1/2"		200	100	78
			50	2"		248	116	96
			70	2 1/2"		200	134	116
			80	3"		260	154	128
			100	4"		300	180	135
YHXe-D Dešinioji alkūnė	D tipo		15	1/2"		101	50	44
			20	3/4"		121	55	48
			25	1"		141	67	54
			32	1 1/4"		170	78	68
			40	1 1/2"		182	80	78
			50	2"		228	96	96
			70	2 1/2"		240	114	116
			80	3"		243	134	128
			100	4"		275	145	135
YHXe-E Kairioji alkūnė	E tipo		15	1/2"		101	50	44
			20	3/4"		121	55	48
			25	1"		141	67	54
			32	1 1/4"		170	78	68
			40	1 1/2"		182	80	78
			50	2"		228	96	96
			70	2 1/2"		240	114	116
			80	3"		243	131	128
			100	4"		275	145	135
YHXe-F Galinio dangčio alkūnė	F tipo		15	1/2"		101	33	59
			20	3/4"		121	38	65
			25	1"		141	45	77
			32	1 1/4"		170	58	88
			40	1 1/2"		182	60	98
			50	2"		228	76	116
			70	2 1/2"		240	94	136
			80	3"		243	108	151
			100	4"		275	120	160
YHXe-G galinio dangtelio trišakis	G tipo		15	1/2"		101	33	59
			20	3/4"		121	38	65
			25	1"		141	45	77
			32	1 1/4"		170	58	88
			40	1 1/2"		182	60	98
			50	2"		228	76	116
			70	2 1/2"		240	94	136
			80	3"		243	108	151
			100	4"		275	120	160
YHXe-H kampinė alkūnė	H tipo		15	1/2"		101	30	58
			20	3/4"		121	35	73
			25	1"		141	42	83
			32	1 1/4"		170	50	100
			40	1 1/2"		182	60	108
			50	2"		228	72	122
			70	2 1/2"		240	86	136
			80	3"		243	102	139
			100	4"		275	120	142

Taikoma taikymo sritis

1. Tinka naudoti 1 ir 2 zonų sprogiųjų dujų aplinkoje;

2. Tinka IIA, IIB ir IIC klasės sprogiųjų dujų aplinkai;

3. Tinka naudoti 21 ir 22 zonose, sprogių dulkių aplinkoje;

4. Tinka IIIA, IIIB ir IIC klasės sprogių dulkių aplinkai;

5. Tinka naudoti pavojingoje aplinkoje, pavyzdžiui, naftos gavybos, perdirbimo, chemijos perdirbimo, karinės gamybos, naftos platformų jūroje, naftos tanklaivių ir metalo gamyboje plieninių kabelių laidams sujungti ir nukreipti.

Klausimas: Ar esate gamykla, ar prekybos įmonė?
A: Esame gamykla ir teikiame OEM paslaugas. Pagrindiniai mūsų produktai yra sprogimui atsparūs šviestuvai, sprogimui atspari paskirstymo dėžutė, sprogimui atsparus kabelių įvadas, sprogimui atsparūs ventiliatoriai, sprogimui atspari jungiamoji dėžutė ir antikoroziniai, dulkėms ir vandeniui atsparūs šviestuvai.

K: Kokius sertifikatus turite?
A: Esame išlaikę ATEX, IECEx ir daug nacionalinių patentų.

K: Kurioje vietoje naudojami jūsų gaminiai?
A: Jie plačiai naudojami naftos chemijos, aviacijos, kosmoso, anglies elektros energijos, geležinkelių, metalurgijos, laivų statybos, medicinos, jūrų, vyno gamybos, gaisrų gesinimo, komunalinėje ir kitose pramonės šakose.

K: Ar galiu gauti pavyzdinį užsakymą?
A: Taip, mes kviečiame teikti pavyzdžių užsakymus, kad galėtume išbandyti ir patikrinti kokybę. Priimami mišrūs pavyzdžiai.

K: Ar galite priimti pritaikytą?
A: Taip. Pirmiausia informuokite mus ir patvirtinkite dizainą pagal mūsų pavyzdį.
