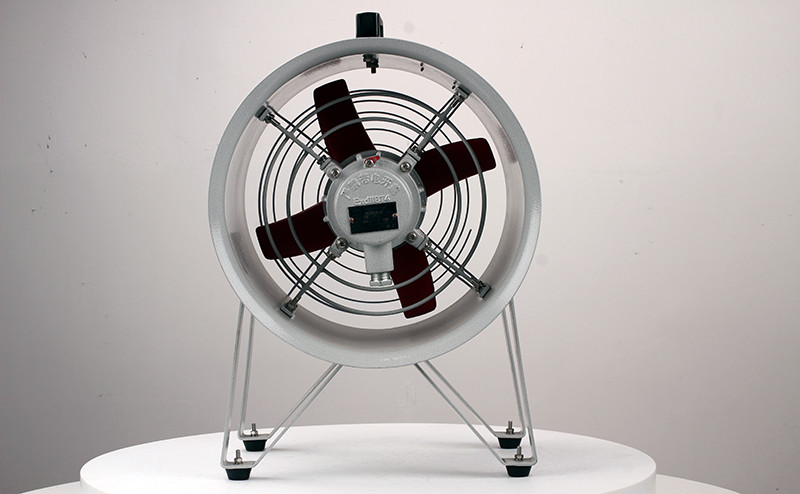

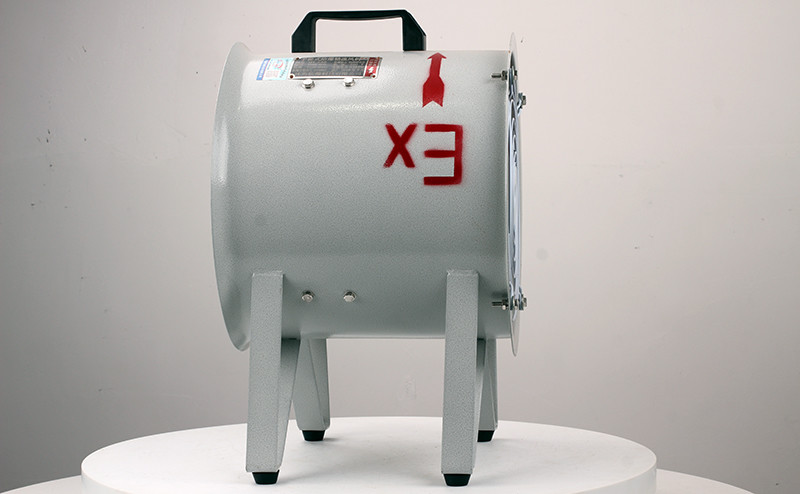

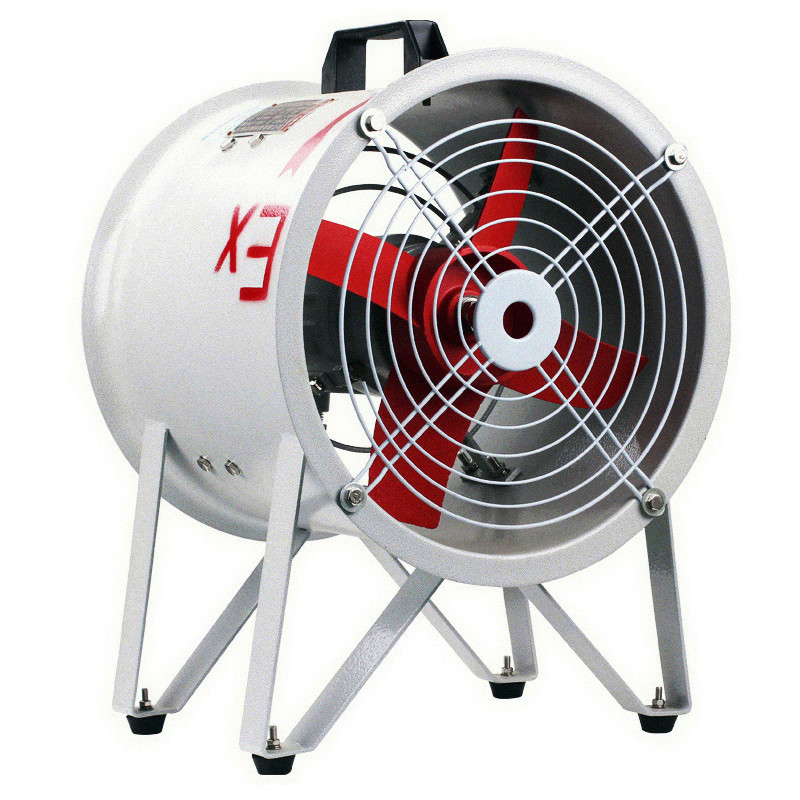

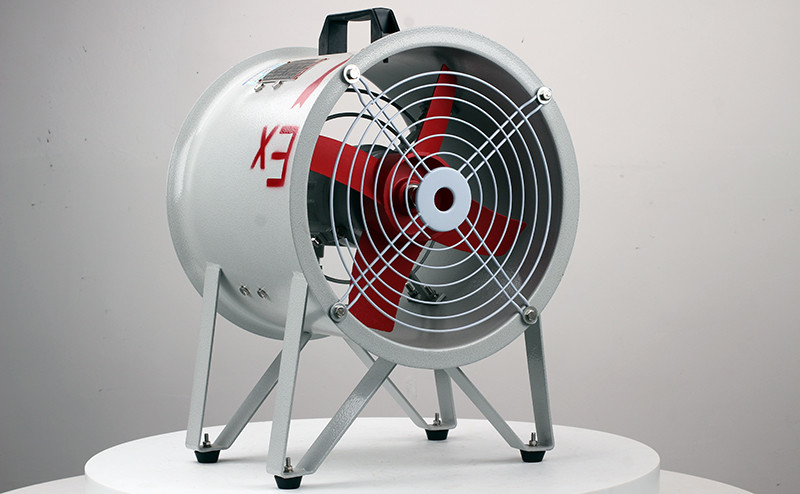

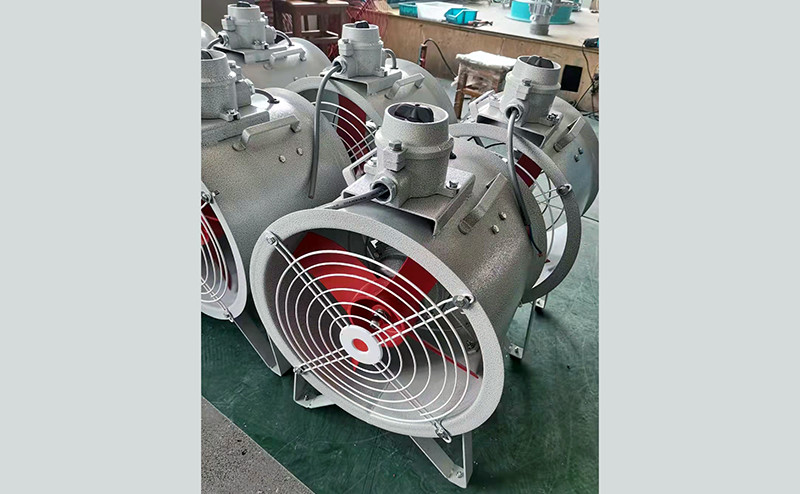

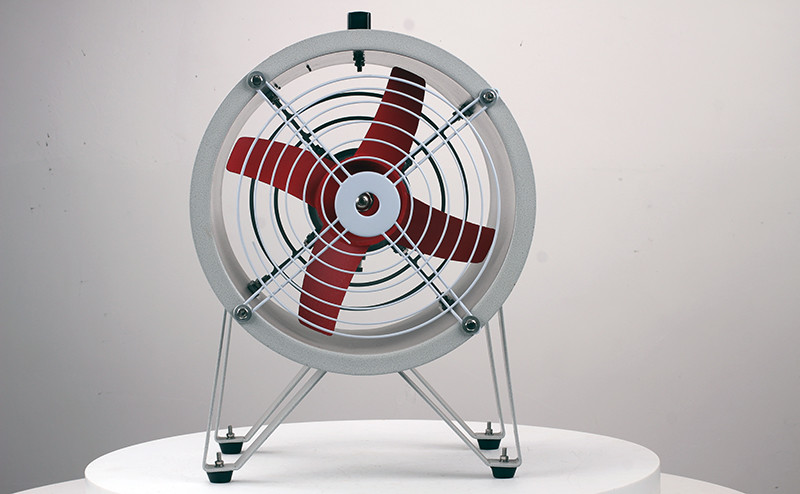

Bærbar eksplosjonssikker aksialvifte BT35

Modell Betydning

Implementeringsstandard

GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-31

Tekniske parametere

Merking av eksplosjonssikre produkter	Beskyttelsesklasse	Nominell frekvens (S)	Kabelens utvendige diameter	Gjenget på innløpet
Ex db IIC T4 Gb Ex tb IIIC T135°C Db	IP54	50	φ10-φ14	G3/4" eller trykkplate

Modell og spesifikasjoner	Løpehjulets diameter (mm)	Nominell spenning (V)	Nominell hastighet (r/min)	Vinkel på løpehjulet	Luftstrøm (m³/t)	Totalt trykk (Pa)	Installert effekt (kW)
BT35-2#	200	380/220V	2800	43°	1230	112	0.09
			1450		618	64	0.06
BT35-2.8#	280		2800	35°	2921	190	0.25
			1450		1510	105	0.18
BT35-3.15#	315		2800		3074	218	0.37
			1450		1998	141	0.25
BT35-3.55#	355		2800		3367	246	0.37
			1450		2188	160	0.25
BT35-4#	400				3560	260	0.37
BT35-4.5#	450			38°	3450	142
				42°	4644	150	0.55
BT35-5#	550	380		38°	7655	116
				43°	8316	123	0.75
BT35-5.6#	560				9581	173
				48°	11682	186	1.1
BT35-6.3#	630			41°	10736	154
				45.2°	14454	160	1.5
BT35-7.1#	710			40°	13400	178	1.1
				43.5°	16160	189	1.5
			960	46°	14498	123	1.1
BT35-8#	800			44°	31325	180	2.2
					37073	248	4.0
BT35-9#	900			46°	35227	200	3.0
					39800	230	4.0
BT35-10#	1000				48300	247	5.5
					54300	268	7.5
BT35-11.2#	1120			42°	56460	353
				46°	67892	415	11

Standard luftstrømningsretning på viften: foran på løpehjulet

Produktfunksjoner

1. Denne serien av ventilatorer er designet basert på den tredimensjonale strømningsteorien for løpehjul, med omhyggelig konstruerte testdata for å sikre utmerket aerodynamisk ytelse. De har lavt støynivå, høy effektivitet, minimal vibrasjon og lavt energiforbruk.

2. Ventilatoren består av en eksplosjonssikker motor, løpehjul, luftkanal og beskyttelsesdeksel.

3. Egnet for ventilasjon og avtrekk; kan også installeres i serie i korte avtrekkskanaler for å øke kanaltrykket.

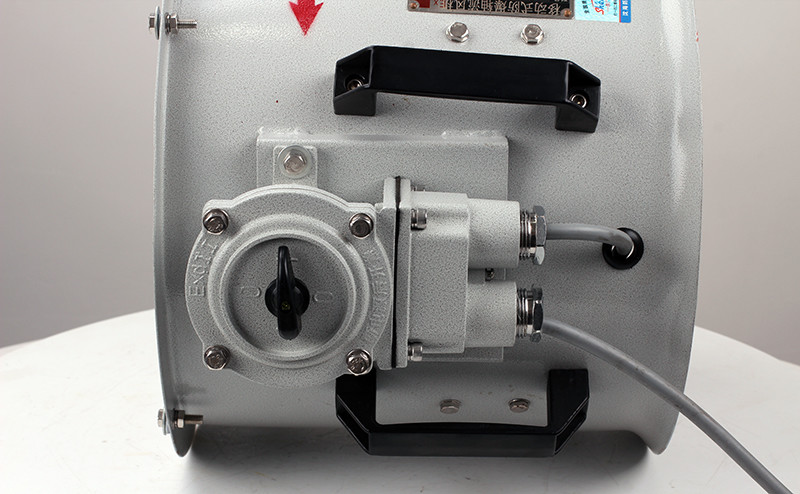

4. Kabling er standard. For kabling med stålrør, spesifiser dette kravet ved bestilling.

Maskinnummer	L (mm)	D1 (mm)	D2 (mm)
2#	280	210	260
2.8#		290	340
3.15#		325	375
3.55#	320	365	415
4#	370	410	460
4.5#		460	510
5#		510	550
5.6#	450	570	620
6.3#		640	690
7.1#		720	770
8#	630	810	860
9#		910	960
10#		1010	1060
11.2#		1130	1180

Gjeldende anvendelsesområde

1. Egnet for Sone 1 og Sone 2 i eksplosjonsfarlige gassmiljøer;

2. Egnet for eksplosjonsfarlige gassmiljøer i klasse IIA, IIB og IIC;

3. Egnet for sone 21 og sone 22 i støveksplosive miljøer;

4. Egnet for klasse IIIA, IIIB og IIC eksplosive støvmiljøer;

5. Egnet for temperaturklassene T1 til T4;

6. Mye brukt i farlige miljøer som raffinering, kjemisk prosessering, tekstilindustri og militærindustri, samt offshore oljeplattformer og oljetankere;

7. Bruk innendørs og utendørs.
