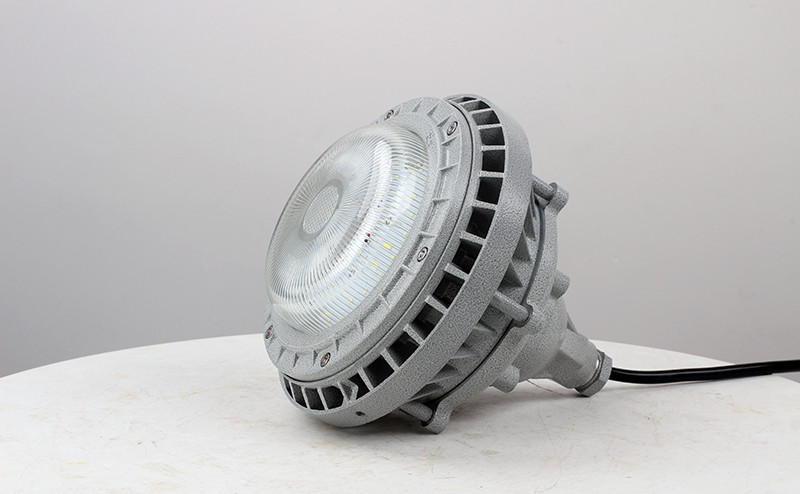

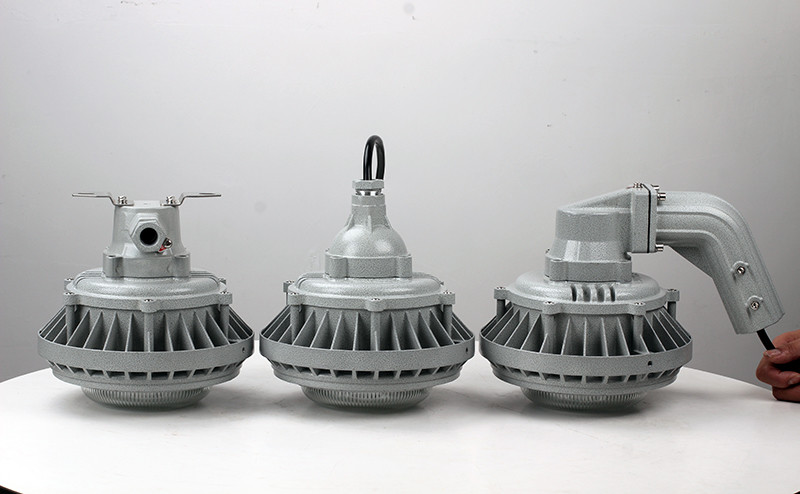

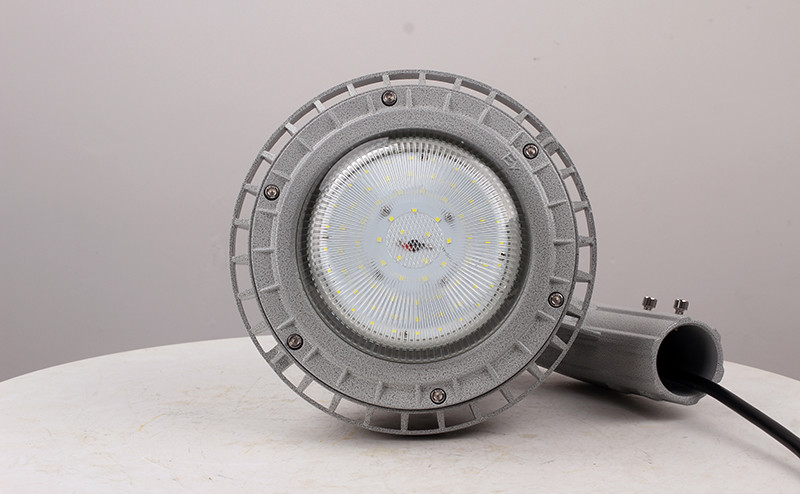

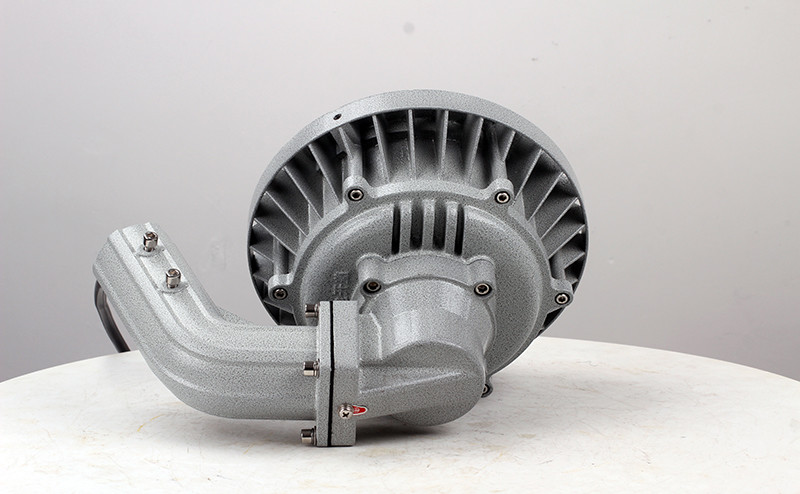

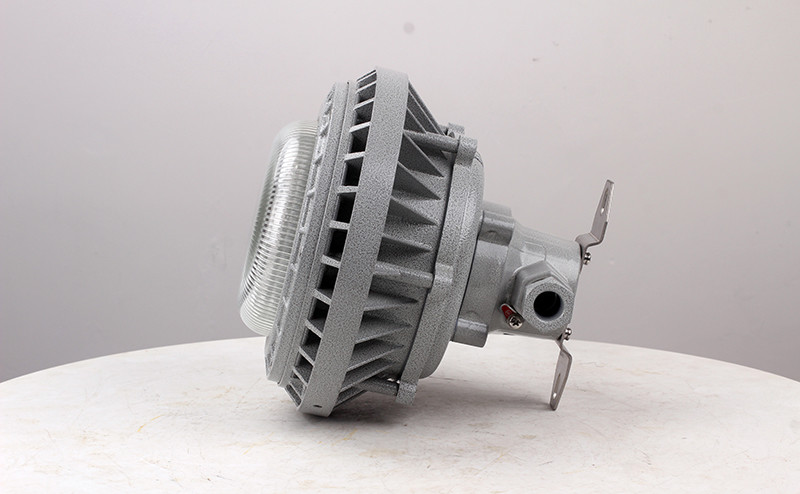

Lampka przeciwwybuchowa BED60-IIA

SH-C-XF80 Sterownik oświetlenia awaryjnego

Znaczenie modelu

Standard wdrożeniowy

GB 17945、GB 51309

Parametry techniczne

Model produktu	SH-C-XF80
Wymiary (szer. × gł. × wys.)	600 mm × 600 mm × 1830 mm
Zasilanie	AC 96–276 V, 50 Hz (zasilacz przeciwpożarowy)
Bateria	12AH 1 ogniwo
Interfejs komunikacyjny	CAN × 1 kanał, RS485 × 1 kanał, styk aktywny × 1 kanał	CAN, USB, RS232, RS485, RJ45
Możliwości sieciowe	1 kanał magistrali CAN. Każdy kanał łączy do 32 adresowalnych urządzeń.	4-kanałowa magistrala CAN. Każdy kanał łączy się z 32 adresowalnymi urządzeniami.
Metoda komunikacji obciążenia	Komunikacja R-BUS + niepolaryzowane zasilanie z podwójną magistralą
Odległość sieciowa	Zalecana odległość w projekcie magistrali wynosi do 1000 metrów; w przypadku odległości powyżej 1000 metrów zaleca się stosowanie repeaterów światłowodowych lub CAN.
Czas czuwania	>180 min
Drukarka	Drukarka termiczna (dostarczona przez klienta)
Urządzenie wyświetlające	8-calowy przemysłowy ekran dotykowy
Metoda instalacji	Pionowy
Środowisko pracy	Temperatura: od -20°C do 55°C, wilgotność względna: <95% RH (bez kondensacji)

Cechy produktu

1. Automatycznie monitoruje stan pracy urządzeń systemowych i opraw oświetlenia awaryjnego, oferując funkcje kontroli rocznej i miesięcznej;

2. Wbudowane zasilanie awaryjne zapewnia ≥180 minut pracy w trybie awaryjnym, stopień ochrony IP33 i stabilną komunikację magistrali CAN; historyczne dzienniki zdarzeń wyświetlają wszystkie krytyczne operacje i stany systemu;

3. Wyjątkowa nośność obsługująca ponad 18 000 opraw oświetleniowych; automatycznie przeprowadza coroczne i comiesięczne kontrole sprzętu, wyświetla statusy urządzeń systemowych w czasie rzeczywistym, integruje się z systemami FAS za pośrednictwem styków bezpotencjałowych lub protokołów, dynamicznie wyświetla wiele schematów ewakuacyjnych i umożliwia niestandardowe sterowanie włączaniem/wyłączaniem opraw oświetleniowych zaplecza podczas normalnej pracy;

4. Obsługuje różne funkcje pomocnicze podczas rutynowej pracy; umożliwia tworzenie kont użytkowników w celu konfiguracji parametrów komunikacyjnych systemu i uprawnień użytkowników.

Scentralizowany zasilacz oświetlenia awaryjnego serii SH-D-BXK58

Znaczenie modelu

Standard wdrożeniowy

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、GB 17945、GB 51309、IEC 60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31

Oznakowanie przeciwwybuchowe

Ex db eb IIC T6 Gb, Ex tb IIICT80°C Db;

Parametry techniczne

Model produktu	SH-D-0.15KVA-BXK58
Ładowarka	Napięcie wejściowe	AC 220V ±25%, 50Hz	Wyjście awaryjne	Napięcie wyjściowe	DC 36V
	Zużycie energii elektrycznej	2,5 W		Moc wyjściowa	4 obwody, łączna moc 150 W
	Metoda ładowania	Automatyczne przełączanie między wyrównywaniem a ładowaniem podtrzymującym		Przełączanie awaryjne	<5 sekund
Bateria	Czas trwania sytuacji kryzysowej	≥90 min	Środowisko pracy	Wymiary	894 mm × 600 mm × 355 mm
	Czas ładowania	≤24 godz.		Stopień ochrony	IP66
	Napięcie znamionowe	DC 36V		Metoda montażu	Montowany na ścianie
	Typ baterii	Bateria litowa		Środowisko pracy	Temperatura od 0°C do +55°C; Wilgotność względna <95%
	Model baterii	36 V 11 Ah		Standardy zgodności	GB17945-2010
	Pojemność pojedynczej komórki	11 Ah/36 V
	Liczba baterii	1 ogniwo/1 opakowanie

Model produktu	SH-D-0,30 kVA-BXK58
Ładowarka	Napięcie wejściowe	AC 220V ±25%, 50Hz	Wyjście awaryjne	Napięcie wyjściowe	DC 36V
	Zużycie energii elektrycznej	2,5 W		Moc wyjściowa	4 obwody, łączna moc 150 W
	Metoda ładowania	Automatyczne przełączanie między wyrównywaniem a ładowaniem podtrzymującym		Przełączanie awaryjne	<5 sekund
Bateria	Czas trwania sytuacji kryzysowej	≥90 min	Środowisko pracy	Wymiary	894 mm × 600 mm × 355 mm
	Czas ładowania	≤24 godz.		Stopień ochrony	IP66
	Napięcie znamionowe	DC 36V		Metoda montażu	Montowany na ścianie
	Typ baterii	Bateria litowa		Środowisko pracy	Temperatura od 0°C do +55°C; Wilgotność względna <95%
	Model baterii	36 V 17 Ah		Standardy zgodności	GB17945-2010
	Pojemność pojedynczej komórki	17 Ah/36 V
	Liczba baterii	1 ogniwo/1 opakowanie

Model produktu	SH-D-0,30 kVA-BXK58
Ładowarka	Napięcie wejściowe	AC 220V ±25%, 50Hz	Wyjście awaryjne	Napięcie wyjściowe	DC 36V
	Zużycie energii elektrycznej	2,5 W		Moc wyjściowa	4 obwody, łączna moc 150 W
	Metoda ładowania	Automatyczne przełączanie między wyrównywaniem a ładowaniem podtrzymującym		Przełączanie awaryjne	<5 sekund
Bateria	Czas trwania sytuacji kryzysowej	≥90 min	Środowisko pracy	Wymiary	894 mm × 600 mm × 355 mm
	Czas ładowania	≤24 godz.		Stopień ochrony	IP66
	Napięcie znamionowe	DC 36V		Metoda montażu	Montowany na ścianie
	Typ baterii	Bateria litowa		Środowisko pracy	Temperatura od 0°C do +55°C; Wilgotność względna <95%
	Model baterii	36 V 34 Ah		Standardy zgodności	GB17945-2010
	Pojemność pojedynczej komórki	36 Ah/36 V
	Liczba baterii	1 ogniwo/1 opakowanie

Cechy konstrukcyjne i zasada działania

1. Obwód zasilania składa się głównie z głównego obwodu zasilania i obwodu zasilania rezerwowego. Gdy główne zasilanie działa, jednocześnie ładuje zasilanie rezerwowe i akumulator. Gdy akumulator jest w pełni naładowany, ładowarka automatycznie przełącza się w tryb ładowania podtrzymującego, aby przeciwdziałać samorozładowaniu akumulatora, zapewniając jego pojemność podczas zasilania.

2. W przypadku awarii zasilania głównego scentralizowane źródło zasilania automatycznie wykrywa utratę zasilania prądem przemiennym. Dzięki przetwarzaniu algorytmów programowych i logicznej ocenie sytuacji automatycznie przełącza się w tryb awaryjny. Po przywróceniu zasilania sieciowego system sterowania natychmiast powraca do normalnego trybu pracy. W przypadku wystąpienia usterki systemu informacje o usterce są automatycznie przesyłane do kontrolera oświetlenia awaryjnego. Oprogramowanie przetwarza te informacje za pomocą logicznej oceny, zapisując zapisy o usterkach w bazie danych do późniejszego przeglądu, jednocześnie aktywując alarm dźwiękowy. Jeśli zdarzenie wymaga przejścia do trybu awaryjnego, system sterowania przełącza się na tryb awaryjny. Dodatkowo centralny zasilacz posiada funkcje automatycznej rocznej i miesięcznej kontroli systemu.

3. Scentralizowane źródło zasilania przydziela 8 niezależnych obwodów do opraw oświetleniowych. Komunikacja z oprawami oświetleniowymi odbywa się w trybie 2-przewodowym, charakteryzującym się brakiem polaryzacji zarówno dla zasilania, jak i sygnałów, wraz z automatyczną ochroną przed zwarciem. System wykazuje silne właściwości przeciwzakłóceniowe i ułatwia instalację.

4. Scentralizowany zasilacz SH-D-0,15KVA-BXK58 składa się z trzech sekcji: modułu wyświetlacza, modułu sterowania głównego i modułu akwizycji (płytki drukowanej). Moduły komunikują się za pośrednictwem interfejsu RS485, co ułatwia diagnostykę w przypadku wystąpienia problemów.

5. Wszystkie zewnętrzne kable połączeniowe scentralizowanego zasilacza SH-D-0.15KVA-BXK58 są podłączone do listwy zaciskowej, co ułatwia okablowanie. 6. Scentralizowany zasilacz SH-D-0.15KVA-BXK58 komunikuje się z komputerem PC za pośrednictwem magistrali CAN, zapewniając niezawodną transmisję i wysoką wydajność w czasie rzeczywistym.

Cechy produktu

1. Inteligentne sterowanie mikroprocesorowe/cyfrowe sterowanie DSP z technologią modulacji SVPWM, charakteryzujące się wszechstronną funkcjonalnością;

2. Wyświetlacz LED LCD oraz dźwiękowe/wizualne alarmy awarii ułatwiające konserwację;

3. Automatyczne przełączanie natychmiastowe umożliwia pracę bez nadzoru;

4. Cicha praca w trybie czuwania, bez zanieczyszczeń, nieszkodliwa, energooszczędna, minimalne zużycie energii podczas sterowania w sytuacjach niebędących sytuacjami awaryjnymi;

5. Niezawodna jakość, najlepszy stosunek ceny do wydajności wśród porównywalnych produktów, kompletne funkcje ochronne;

6. Duża odporność na przeciążenia, kompleksowe funkcje zabezpieczające.

Obowiązujący zakres

1. Nadaje się do środowisk z gazami wybuchowymi: strefa 1, strefa 2;

2. Odpowiedni do środowisk z pyłem palnym: strefa 21, strefa 22;

3. Przeznaczone do stosowania w niebezpiecznych środowiskach związanych z wydobyciem ropy naftowej, rafinacją, przetwórstwem chemicznym i przemysłem wojskowym jako oświetlenie ogólne lub specjalne oświetlenie awaryjne podczas przerw w dostawie prądu.

SH-ZFJC-E18W-BED60 Scentralizowane zasilanie i sterowanie oprawą oświetlenia awaryjnego przeciwpożarowego

Znaczenie modelu

Standard wdrożeniowy

GB/T3836.1、GB/T3836.2、GB/T3836.31、GB 17945、GB 51309、IEC 60079-0、IEC 60079-1、IEC 60079-31

Parametry techniczne

Specyfikacja modelu	Oznakowanie przeciwwybuchowe	Źródło światła	Moc (W)	Strumień świetlny (lm)	Temperatura barwowa (K)
SH-D-0.15KVA-BXK58	Ex db IICT6 Gb, Ex tb IIlIC T80°C Db	LED	18	2400	3000~5700

Napięcie znamionowe	Gwint wlotowy	Średnica zewnętrzna kabla	Stopień ochrony	Odporność na korozję
DC24/36V	G3/4"	Φ10~14mm	IP66	WF1, WF2*

Krzywa rozsyłu światła

Cechy produktu

1. Połączenie niepolarne;

2. Kodowanie kodera ręcznego;

3. Niezależne zabezpieczenie przeciwzwarciowe z możliwością samoczynnego resetowania;

4. Produkt posiada specjalną odlewaną ciśnieniowo obudowę ze stopu aluminium z elektrostatyczną powłoką proszkową;

5. Odsłonięte elementy złączne ze stali nierdzewnej zapewniają wysoką odporność na korozję;

6. Odlewana ciśnieniowo obudowa ze stopu aluminium jest poddawana szybkiemu śrutowaniu, a następnie wysokociśnieniowemu elektrostatycznemu malowaniu proszkowemu w celu zapewnienia odporności na korozję i starzenie;

7. Symbole ewakuacji mogą być dowolnie wybierane przez użytkowników lub dostosowywane na żądanie;

8. Wykorzystuje źródło światła LED o bardzo wysokiej jasności, niskim zużyciu energii i długiej żywotności, umożliwiając długotrwałą bezobsługową pracę;

9. Tryb stałego podświetlenia automatycznie ładuje się podczas normalnego zasilania i aktywuje się automatycznie podczas wypadków lub przerw w zasilaniu.

Wymiary instalacji
