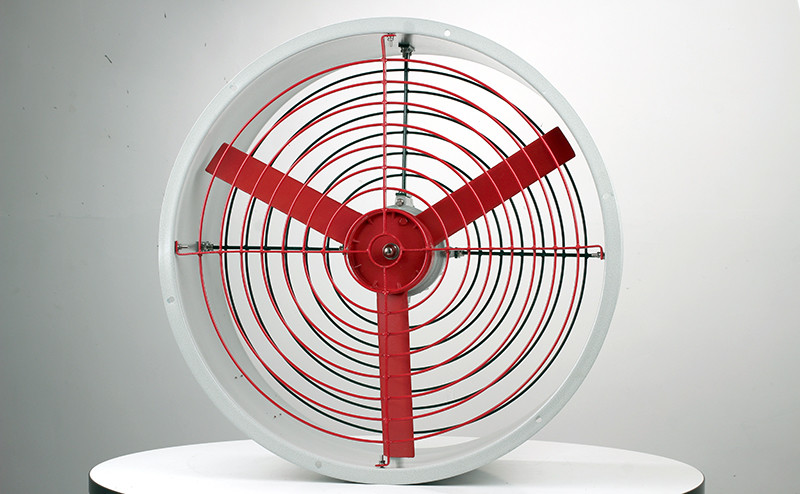

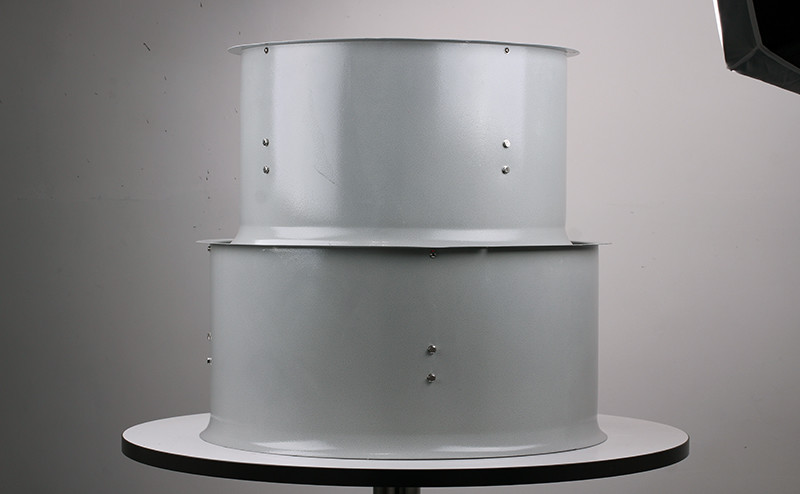

Ventilador de fluxo axial à prova de explosão BT35

『Clique aqui para descarregar o PDF do produto: Ventilador de fluxo axial à prova de explosão BT35』

Parâmetros técnicos

Sinal à prova de explosão	Grau de proteção	Frequência nominal (S)	Diâmetro exterior do cabo	Rosca de entrada
Ex db IIC T4 Gb Ex tb IIIC T135℃ Db	IP54	50	φ10-φ14	G3/4 ou placa de pressão

Modelo e especificações	Diâmetro do impulsor (mm)	Tensão nominal (V)	Velocidade nominal (r/min)	Ângulo do impulsor	Volume de ar (m3 /h)	Pressão total (Pa)	Potência instalada (Kw)
BT35-2#	200	380/220V	2800	43°	1230	112	0.09
			1450		618	64	0.06
BT35-2.8#	280		2800	35°	2921	190	0.25
			1450		1510	105	0.18
BT35-3.15#	315		2800		3074	218	0.37
			1450		1998	141	0.25
BT35-3.55#	355		2800		3367	246	0.37
			1450		2188	160	0.25
BT35-4#	400				3560	260	0.37
BT35-4.5#	450			38°	3450	142
				42°	4644	150	0.55
BT35-5#	550	380		38°	7655	116
				43°	8316	123	0.75
BT35-5.6#	560				9581	173
				48°	11682	186	1.1
BT35-6.3#	630			41°	10736	154
				45.2°	14454	160	1.5
BT35-7.1#	710			40°	13400	178	1.1
				43.5°	16160	189	1.5
			960	46°	14498	123	1.1
BT35-8#	800			44°	31325	180	2.2
					37073	248	4.0
BT35-9#	900			46°	35227	200	3.0
					39800	230	4.0
BT35-10#	1000				48300	247	5.5
					54300	268	7.5
BT35-11.2#	1120			42°	56460	353
				46°	67892	415	11

Caraterísticas do produto

1. Esta série de ventiladores é concebida com base na teoria do fluxo tridimensional de turbomáquinas e os dados de teste são cuidadosamente concebidos para garantir o excelente desempenho aerodinâmico do ventilador, com baixo ruído, alta eficiência, baixa vibração, baixo consumo de energia, etc;

2. O ventilador é composto por motor à prova de explosão, impulsor, conduta de ar, cobertura de proteção, etc;

3. Para ventilação e exaustão, também pode ser instalado em série num tubo de exaustão curto para aumentar a pressão do tubo;

4. Cablagem por defeito. Se for necessária a cablagem de tubos de aço, esta deve ser indicada aquando da encomenda.

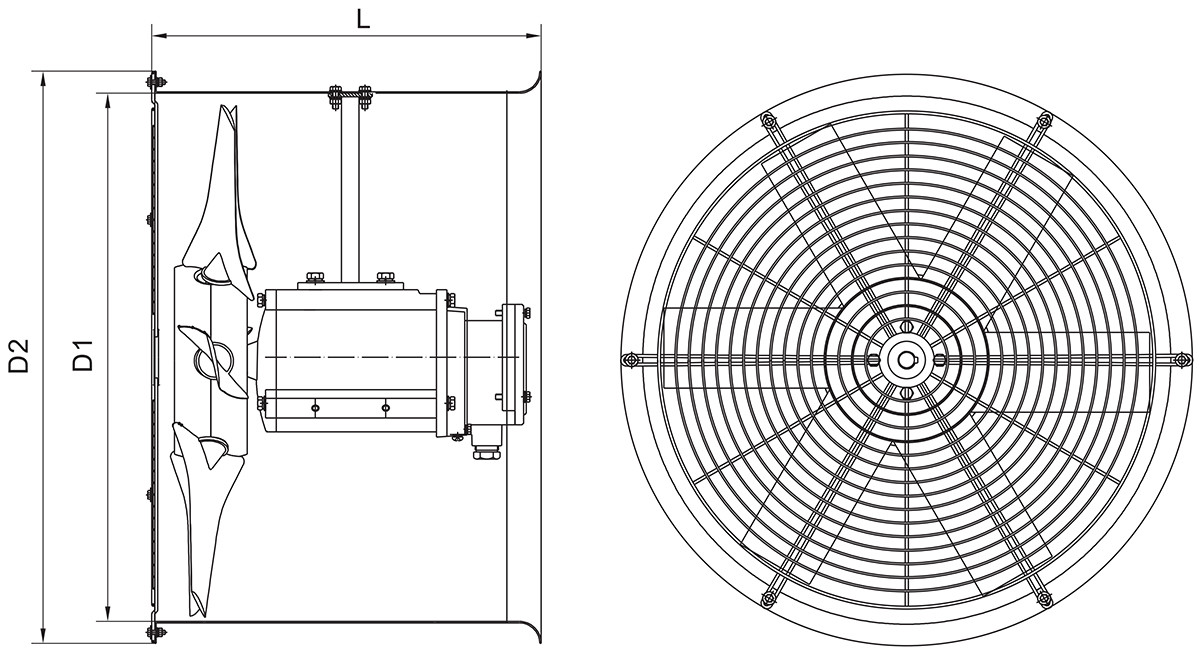

Máquina Não	L(mm)	D1(mm)	D2(mm)
2#	280	210	260
2.8#		290	340
3.15#		325	375
3.55#	320	365	415
4#	370	410	460
4.5#		460	510
5#		510	550
5.6#	450	570	620
6.3#		640	690
7.1#		720	770
8#	630	810	860
9#		910	960
10#		1010	1060
11.2#		1130	1180

Âmbito de aplicação

1. É aplicável aos locais da Zona 1 e da Zona 2 de explosivo ambiente gasoso;

2. É aplicável às localidades das zonas 21 e 22 de poeira combustível ambiente;

3. Adequado para ambientes de gás explosivo IIA, IIB e IIC;

4. Aplicável a T1-T4 temperatura grupo;

5. É amplamente utilizado na refinação de petróleo, produtos químicos, têxteis, postos de gasolina e outros ambientes perigosos, plataformas petrolíferas offshore, petroleiros e outros locais;

6. Interior e exterior.
