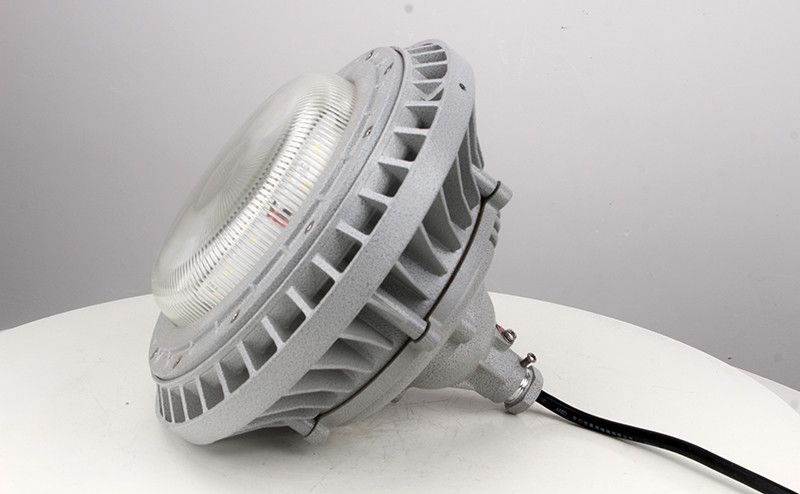

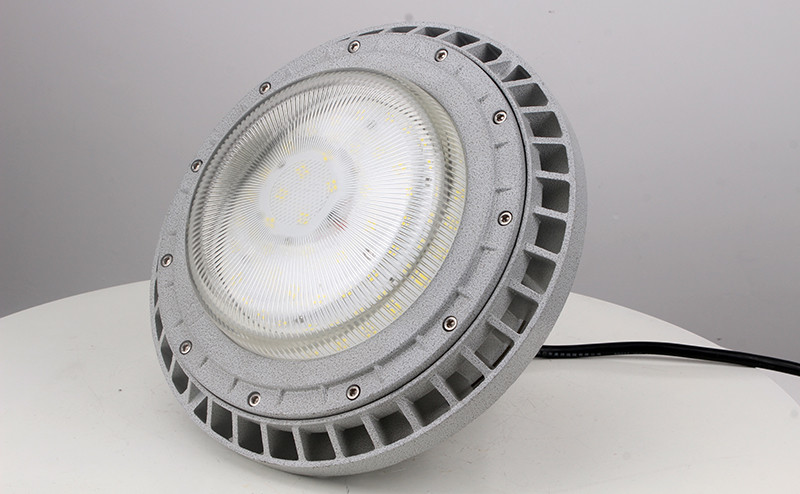

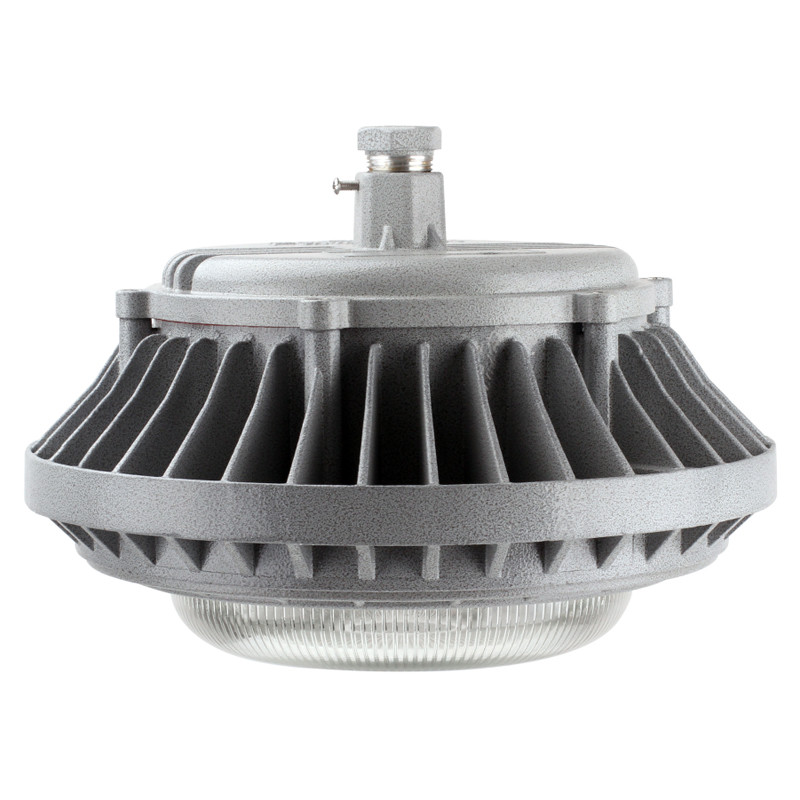

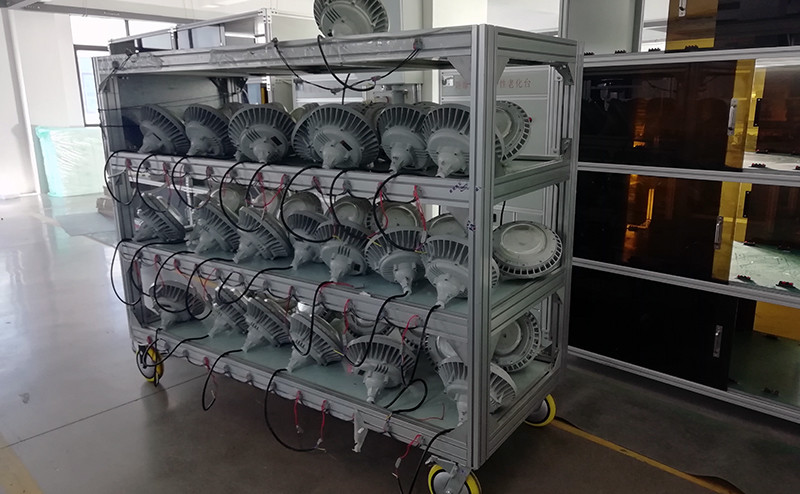

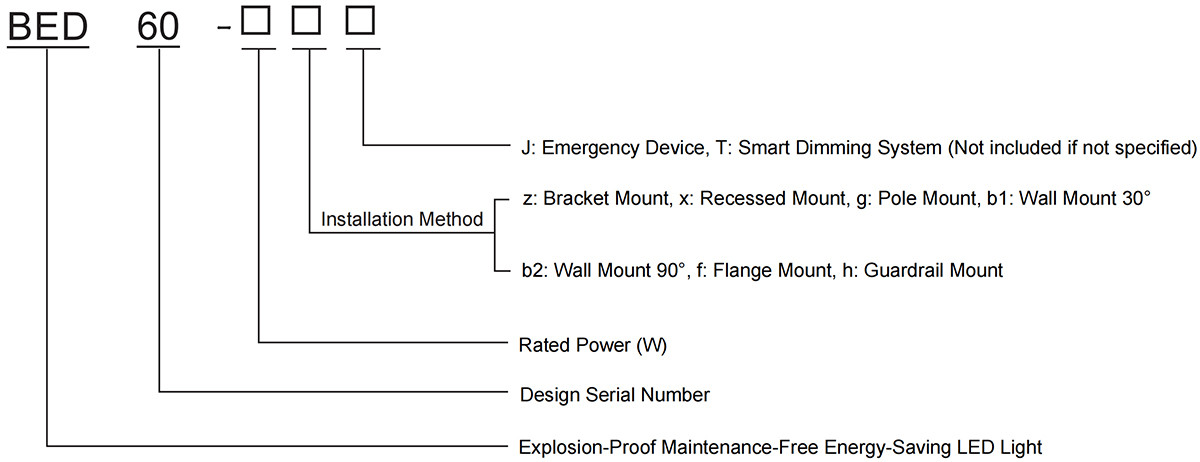

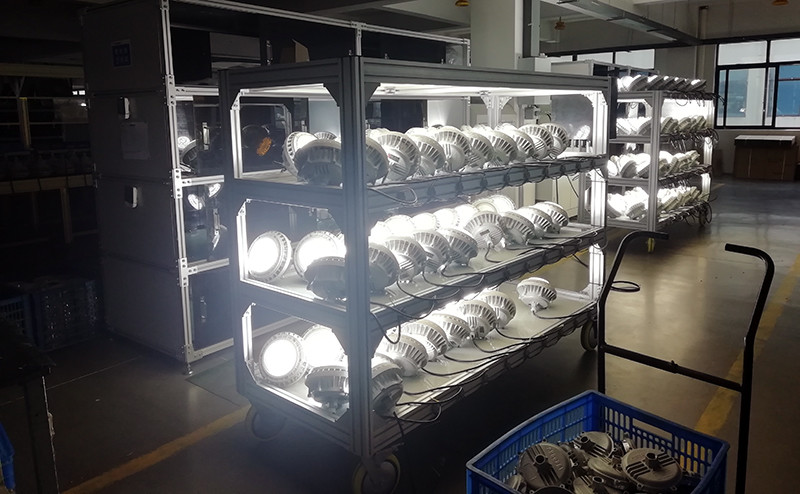

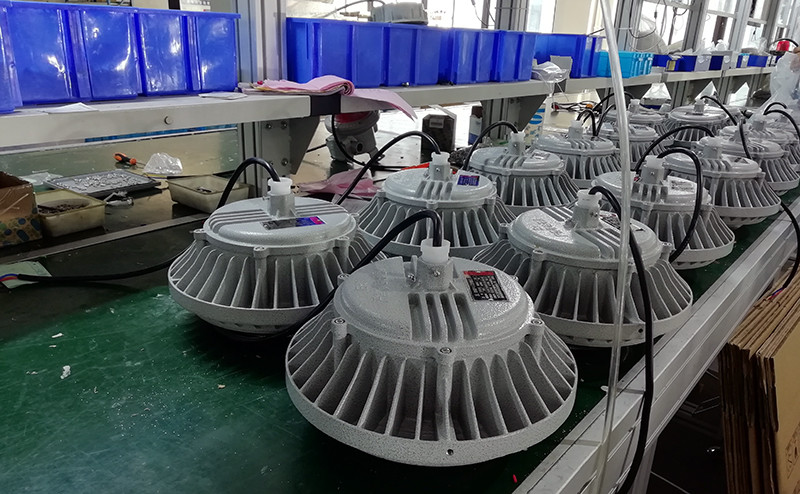

Luz à prova de explosão BED60-IVA

Controlador de iluminação de emergência SH-C-XF80

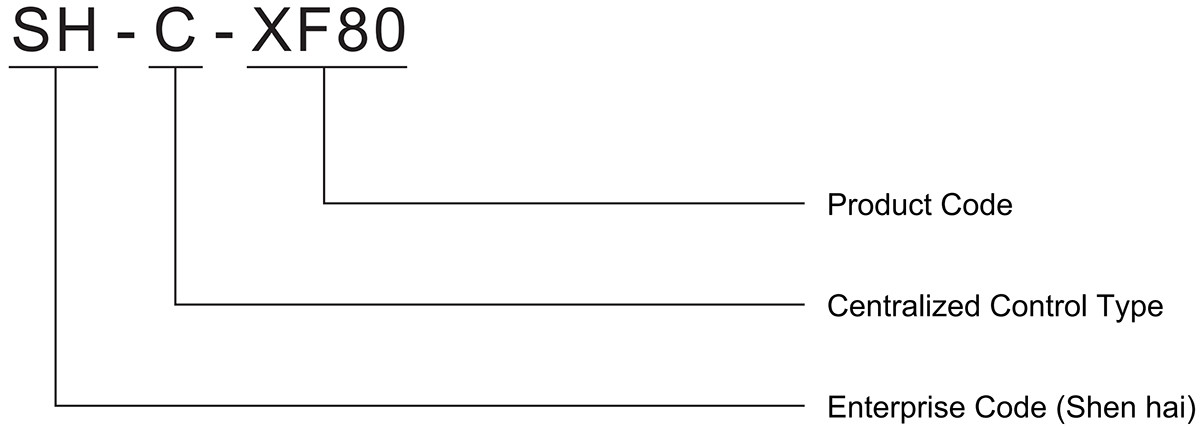

Significado do modelo

Norma de implementação

GB 17945、GB 51309

Parâmetros técnicos

Modelo do produto	SH-C-XF80
Dimensões (L × P × A)	600 mm × 600 mm × 1830 mm
Fonte de alimentação	AC 96-276 V 50 Hz (fonte de alimentação para proteção contra incêndios)
Bateria	12AH 1 célula
Interface de comunicação	CAN × 1 canal, RS485 × 1 canal, contacto ativo × 1 canal	CAN, USB, RS232, RS485, RJ45
Capacidade de ligação em rede	1 canal CAN bus. Cada canal liga até 32 dispositivos endereçáveis	Barramento CAN de 4 canais. Cada canal liga-se a 32 dispositivos endereçáveis.
Método de comunicação de carga	Comunicação R-BUS + fonte de alimentação de barramento duplo não polarizada
Distância de rede	Distância de projeto do barramento até 1000 metros; repetidores de fibra ótica ou CAN recomendados para distâncias >1000 metros
Tempo de espera	>180 min
Impressora	Impressora térmica (fornecida pelo cliente)
Dispositivo de exibição	Ecrã tátil industrial de 8 polegadas
Método de instalação	Vertical
Ambiente operacional	Temperatura: -20 °C a 55 °C, Humidade relativa: <95% RH (sem condensação)

Caraterísticas do produto

1. Monitoriza automaticamente o estado operacional dos equipamentos do sistema e das luminárias de emergência, com funções de inspeção anual e mensal;

2. A alimentação de reserva integrada fornece ≥180 minutos de autonomia de emergência, com classificação de proteção IP33 e comunicação CAN bus estável; os registos históricos de eventos exibem todas as operações críticas e estados do sistema;

3. Capacidade de carga excecional suportando mais de 18.000 luminárias; realiza automaticamente inspeções anuais e mensais do equipamento, exibe o estado dos dispositivos do sistema em tempo real, integra-se com sistemas FAS através de contactos secos ou protocolos, exibe dinamicamente vários esquemas de orientação de evacuação e permite o controlo personalizado de ligar/desligar as luminárias backend durante o funcionamento normal;

4. Suporta várias funções auxiliares durante a operação de rotina; permite a criação de contas de utilizador para configurar os parâmetros de comunicação do sistema e as permissões do utilizador.

Fonte de alimentação centralizada para iluminação de emergência da série SH-D-BXK58

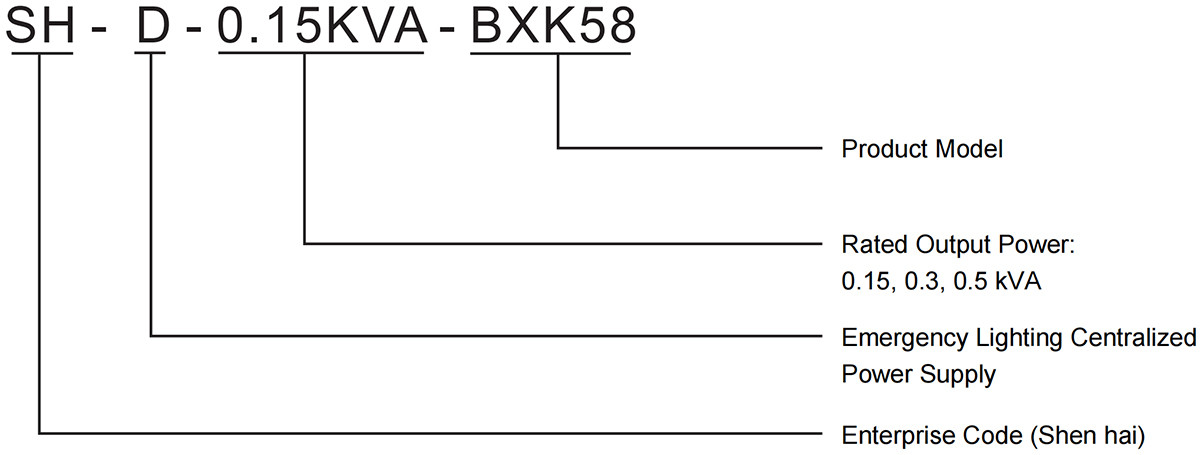

Significado do modelo

Norma de implementação

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、GB 17945、GB 51309、IEC 60079-0、IEC 60079-1、IEC 60079-7、IEC 60079-31

Marcação à prova de explosão

Ex db eb IIC T6 Gb, Ex tb IIICT80°C Db;

Parâmetros técnicos

Modelo do produto	SH-D-0.15KVA-BXK58
Carregador	Tensão de entrada	AC 220V ±25%, 50Hz	Saída de emergência	Tensão de saída	DC 36V
	Consumo de energia principal	2,5 W		Potência de saída	4 circuitos, potência total 150 W
	Método de cobrança	Conversão automática entre equalização e carga flutuante		Comutação de emergência	<5 segundos
Bateria	Duração da emergência	≥90 min	Ambiente operacional	Dimensões	894 mm × 600 mm × 355 mm
	Tempo de carregamento	≤24 h		Índice de proteção	IP66
	Tensão nominal	DC 36V		Método de montagem	Montagem na parede
	Tipo de bateria	Bateria de lítio		Ambiente operacional	Temperatura de 0 °C a +55 °C; Humidade relativa <95%
	Modelo da bateria	36 V 11 Ah		Normas de conformidade	GB17945-2010
	Capacidade de célula única	11 Ah/36 V
	Número de baterias	1 célula/1 pacote

Modelo do produto	SH-D-0,30 KVA-BXK58
Carregador	Tensão de entrada	AC 220V ±25%, 50Hz	Saída de emergência	Tensão de saída	DC 36V
	Consumo de energia principal	2,5 W		Potência de saída	4 circuitos, potência total 150 W
	Método de cobrança	Conversão automática entre equalização e carga flutuante		Comutação de emergência	<5 segundos
Bateria	Duração da emergência	≥90 min	Ambiente operacional	Dimensões	894 mm × 600 mm × 355 mm
	Tempo de carregamento	≤24 h		Índice de proteção	IP66
	Tensão nominal	DC 36V		Método de montagem	Montagem na parede
	Tipo de bateria	Bateria de lítio		Ambiente operacional	Temperatura de 0 °C a +55 °C; Humidade relativa <95%
	Modelo da bateria	36 V 17 Ah		Normas de conformidade	GB17945-2010
	Capacidade de célula única	17 Ah/36 V
	Número de baterias	1 célula/1 pacote

Modelo do produto	SH-D-0,30 KVA-BXK58
Carregador	Tensão de entrada	AC 220V ±25%, 50Hz	Saída de emergência	Tensão de saída	DC 36V
	Consumo de energia principal	2,5 W		Potência de saída	4 circuitos, potência total 150 W
	Método de cobrança	Conversão automática entre equalização e carga flutuante		Comutação de emergência	<5 segundos
Bateria	Duração da emergência	≥90 min	Ambiente operacional	Dimensões	894 mm × 600 mm × 355 mm
	Tempo de carregamento	≤24 h		Índice de proteção	IP66
	Tensão nominal	DC 36V		Método de montagem	Montagem na parede
	Tipo de bateria	Bateria de lítio		Ambiente operacional	Temperatura de 0 °C a +55 °C; Humidade relativa <95%
	Modelo da bateria	36 V 34 Ah		Normas de conformidade	GB17945-2010
	Capacidade de célula única	36 Ah/36 V
	Número de baterias	1 célula/1 pacote

Características estruturais e princípio de funcionamento

1. O circuito de alimentação de energia consiste principalmente no circuito de energia principal e no circuito de energia de reserva. Quando a energia principal está operacional, ela carrega simultaneamente a energia de reserva e a bateria. Quando a bateria está totalmente carregada, o carregador muda automaticamente para o modo de carga flutuante para neutralizar a autodescarga da bateria, garantindo a capacidade da bateria durante o fornecimento de energia.

2. Quando a alimentação principal falha, a fonte de alimentação centralizada deteta automaticamente a perda de energia CA. Através do processamento do algoritmo do software e do julgamento lógico, ela muda automaticamente para o modo de emergência. Após a restauração da alimentação principal, o sistema de controlo reverte imediatamente para o funcionamento normal da rede elétrica. Quando ocorre uma falha no sistema, as informações da falha são automaticamente carregadas para o controlador de iluminação de emergência. O software processa isso através de julgamento lógico, armazenando registos de falhas na base de dados para revisão posterior, enquanto ativa simultaneamente um alarme sonoro. Se o evento exigir a transição para o modo de emergência, o sistema de controlo muda para a operação de emergência. Além disso, a unidade de alimentação central possui funções de inspeção automática anual e mensal do sistema.

3. A fonte de alimentação centralizada aloca 8 circuitos independentes para luminárias. A comunicação com as luminárias emprega um modo de 2 fios, com não polaridade para alimentação e sinais, juntamente com proteção automática contra curto-circuito. O sistema apresenta fortes capacidades anti-interferência e facilita a instalação.

4. A fonte de alimentação centralizada SH-D-0.15KVA-BXK58 é composta por três secções: módulo de exibição, módulo de controlo principal e módulo de aquisição (placa de circuito). Os módulos comunicam através de RS485, facilitando a resolução de problemas quando estes surgem.

5. Todos os cabos de conexão externos da fonte de alimentação centralizada SH-D-0.15KVA-BXK58 são conectados a um bloco de terminais, facilitando a fiação. 6. A fonte de alimentação centralizada SH-D-0.15KVA-BXK58 comunica-se com um PC via barramento CAN, garantindo transmissão confiável e alto desempenho em tempo real.

Caraterísticas do produto

1. Controlo inteligente por microprocessador/controlo digital DSP com tecnologia de modulação SVPWM, com funcionalidade abrangente;

2. Ecrã LCD LED e alarmes sonoros/visuais de falha para manutenção simplificada;

3. A comutação instantânea automática permite o funcionamento sem supervisão;

4. Funcionamento silencioso em modo de espera, livre de poluição, não perigoso, energeticamente eficiente, consumo mínimo de energia durante o controlo não emergencial;

5. Qualidade fiável, melhor relação custo-benefício entre produtos comparáveis, funções de proteção completas;

6. Forte capacidade de sobrecarga, recursos de proteção abrangentes.

Âmbito de aplicação

1. Adequado para ambientes com gases explosivos: Zona 1, Zona 2;

2. Adequado para ambientes com poeira combustível: Zona 21, Zona 22;

3. Concebido para ambientes perigosos na extração de petróleo, refinação, processamento químico e indústrias militares como iluminação geral ou iluminação de emergência dedicada durante falhas de energia.

SH-ZFJC-E18W-BED60 Luminária de iluminação de emergência contra incêndio com fonte de alimentação e controlo centralizados

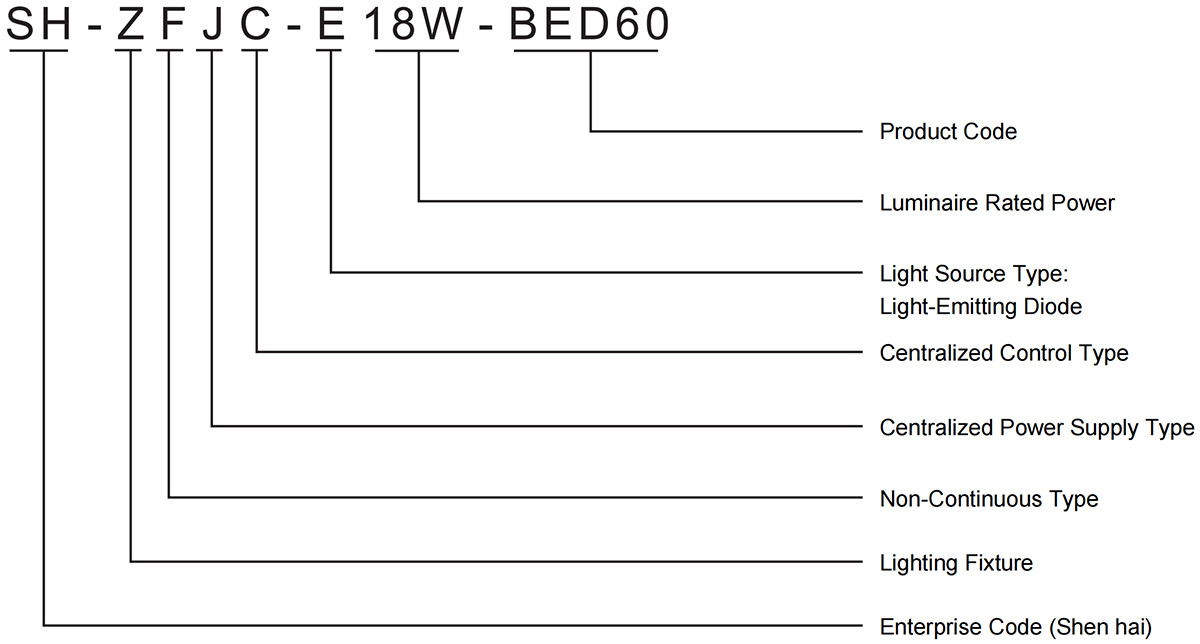

Significado do modelo

Norma de implementação

GB/T3836.1、GB/T3836.2、GB/T3836.31、GB 17945、GB 51309、IEC 60079-0、IEC 60079-1、IEC 60079-31

Parâmetros técnicos

Especificações do modelo	Marcação à prova de explosão	Fonte de luz	Potência (W)	Fluxo luminoso (lm)	Temperatura de cor (K)
SH-D-0.15KVA-BXK58	Ex db IICT6 Gb, Ex tb IIlIC T80°C Db	LED	18	2400	3000~5700

Tensão nominal	Rosca de entrada	Diâmetro exterior do cabo	Índice de proteção	Classificação da resistência à corrosão
DC24/36V	G3/4"	Φ10~14mm	IP66	WF1, WF2*

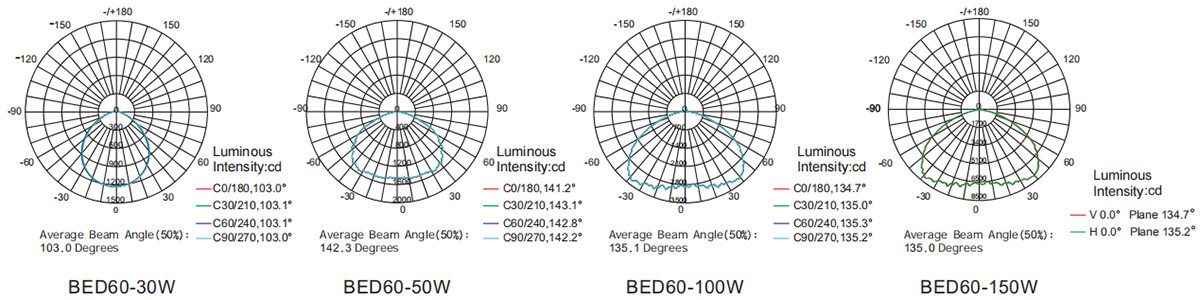

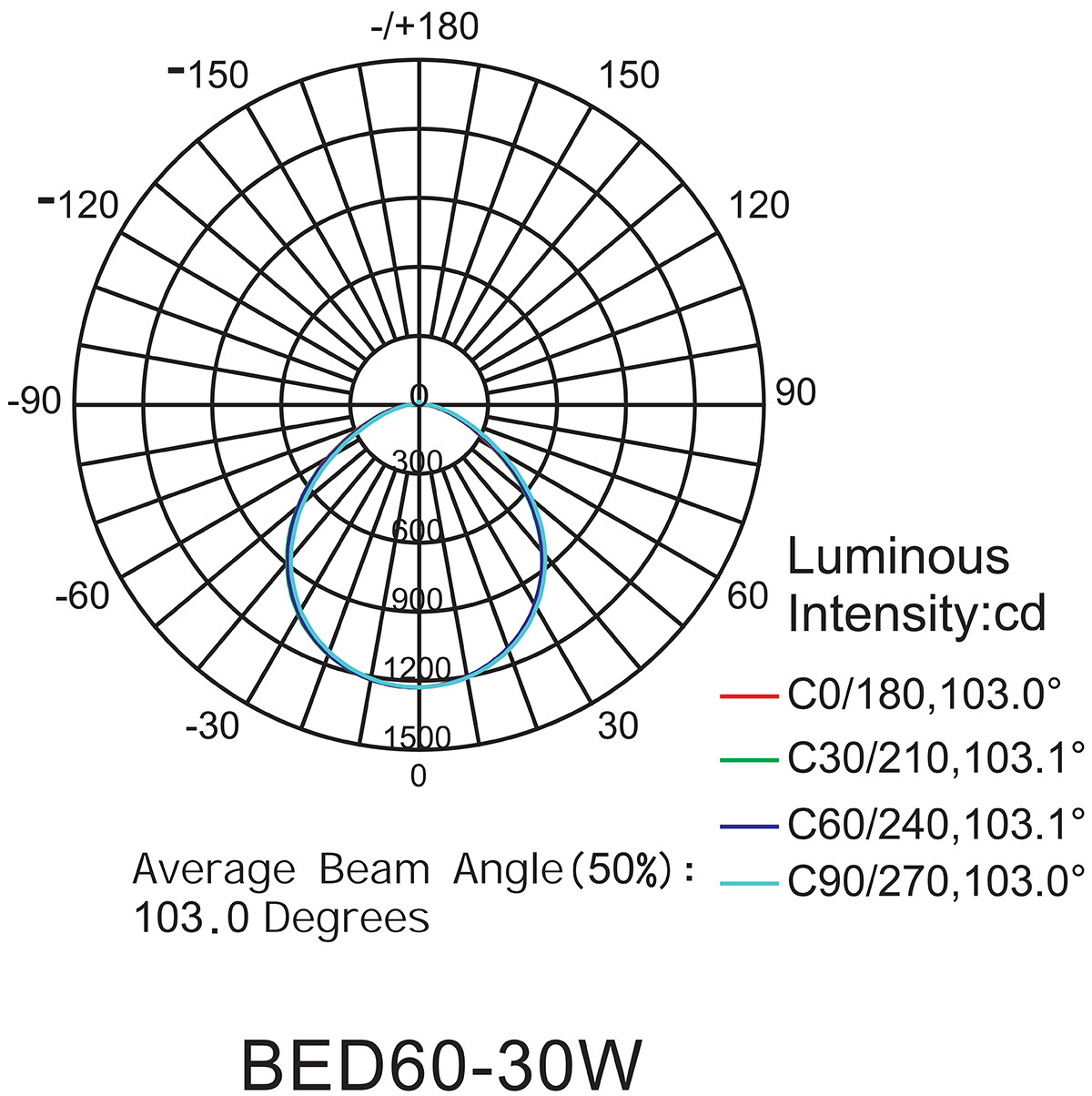

Curva de distribuição de luz

Caraterísticas do produto

1. Ligação não polar;

2. Codificação de codificadores portáteis;

3. Proteção independente contra curto-circuitos com capacidade de auto-reinicialização;

4. O produto possui uma caixa especial em liga de alumínio fundido sob pressão com revestimento eletrostático a pó de alta pressão;

5. Fixadores expostos em aço inoxidável para uma elevada resistência à corrosão;

6. A caixa em liga de alumínio fundido sob pressão é submetida a uma granalhagem a alta velocidade seguida de um revestimento eletrostático a pó de alta pressão para resistência à corrosão e ao envelhecimento;

7. Os símbolos de evacuação são livremente selecionáveis pelos utilizadores ou personalizáveis mediante pedido;

8. Utiliza uma fonte de luz LED de brilho ultra-elevado com baixo consumo de energia e longa vida útil, permitindo um funcionamento a longo prazo sem manutenção;

9. O modo permanentemente iluminado carrega-se automaticamente durante o fornecimento normal de energia e ativa-se automaticamente durante acidentes ou falhas de energia.

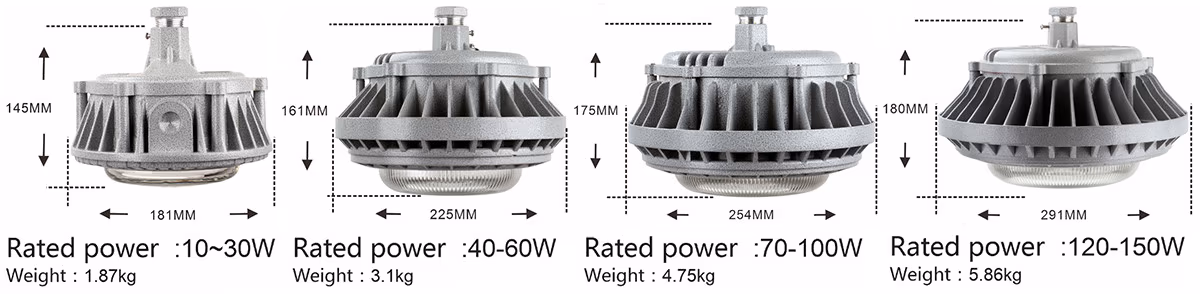

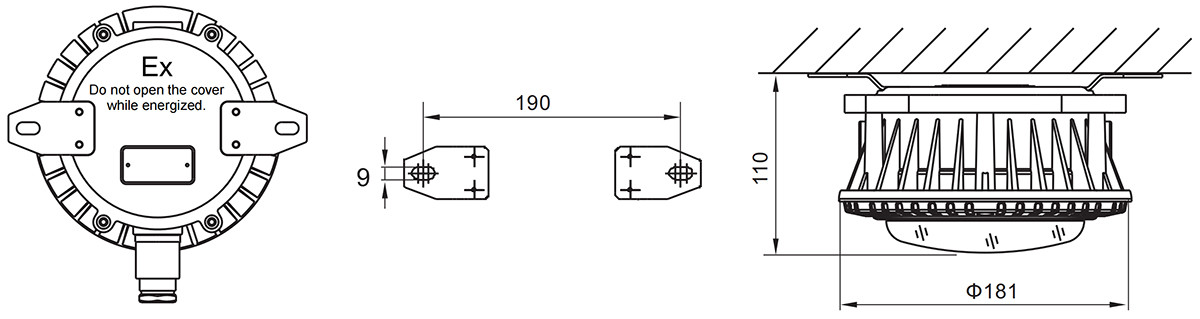

Dimensões de instalação
