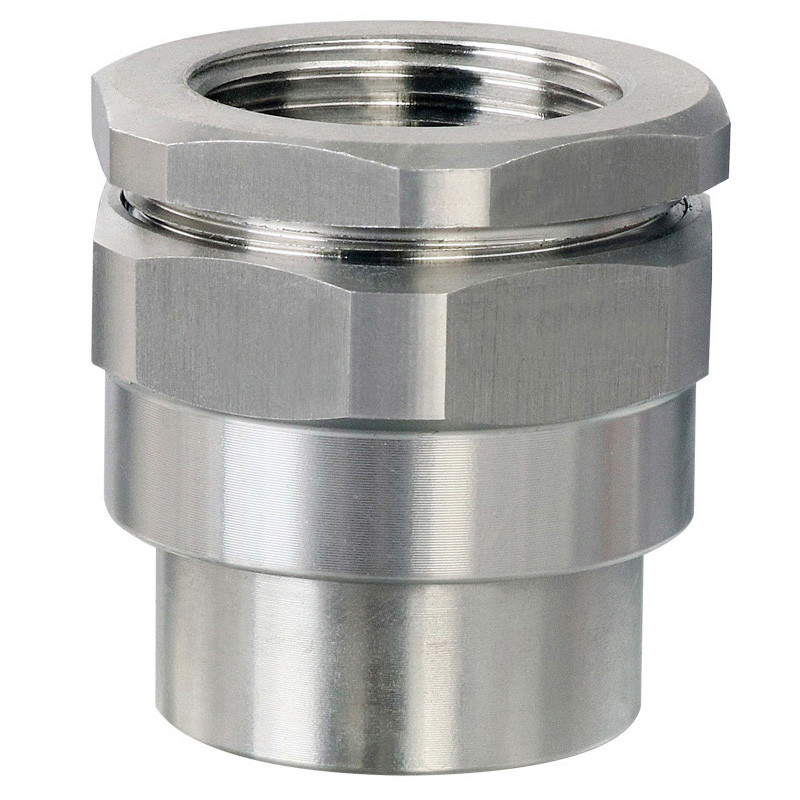

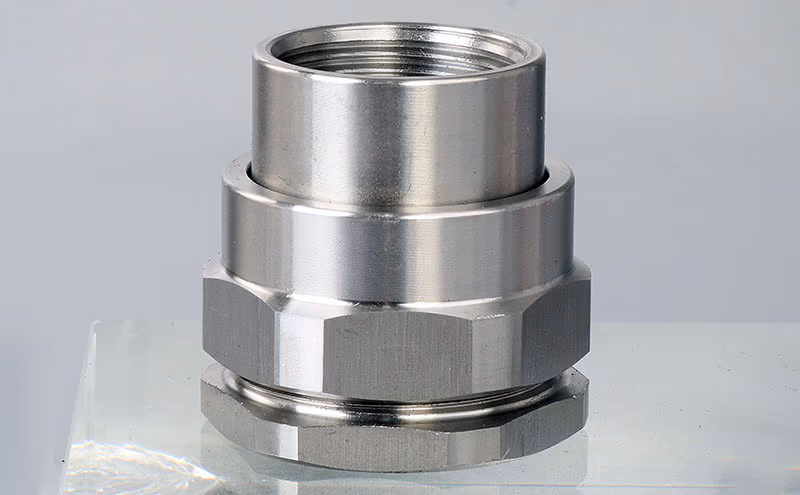

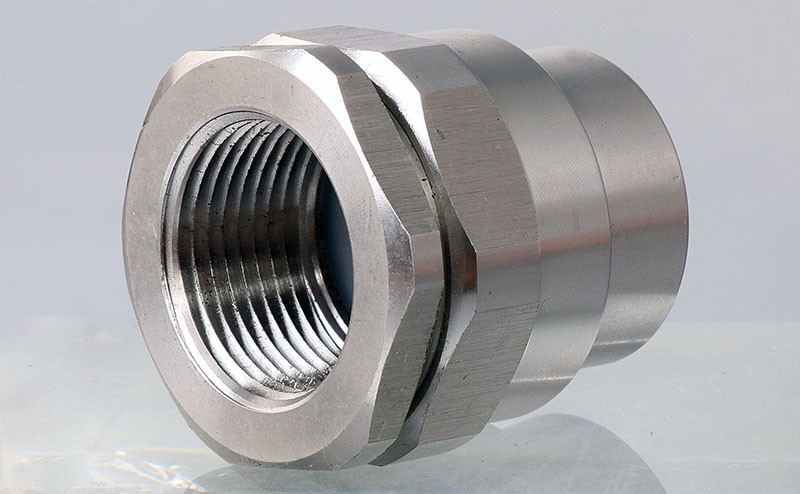

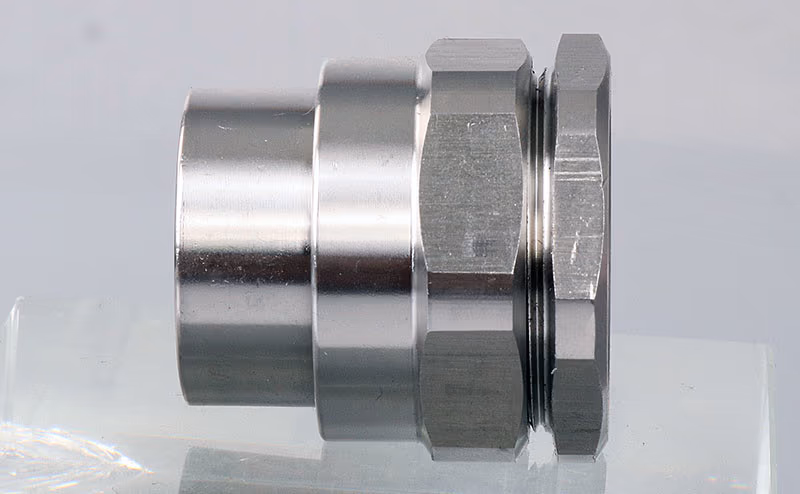

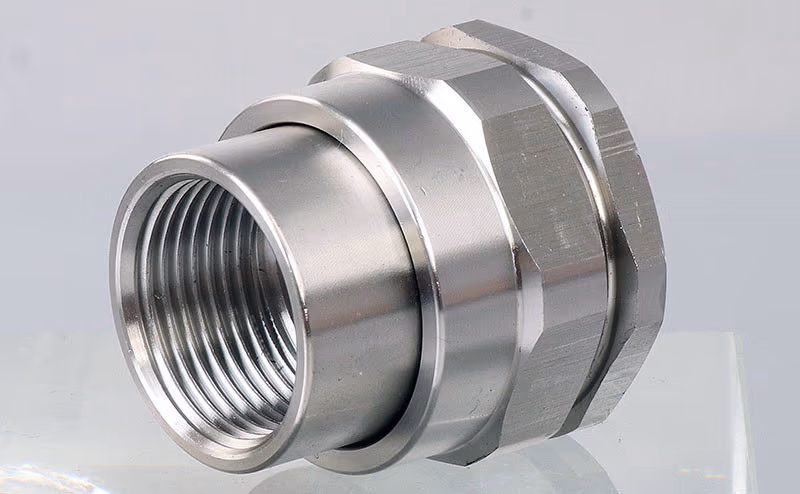

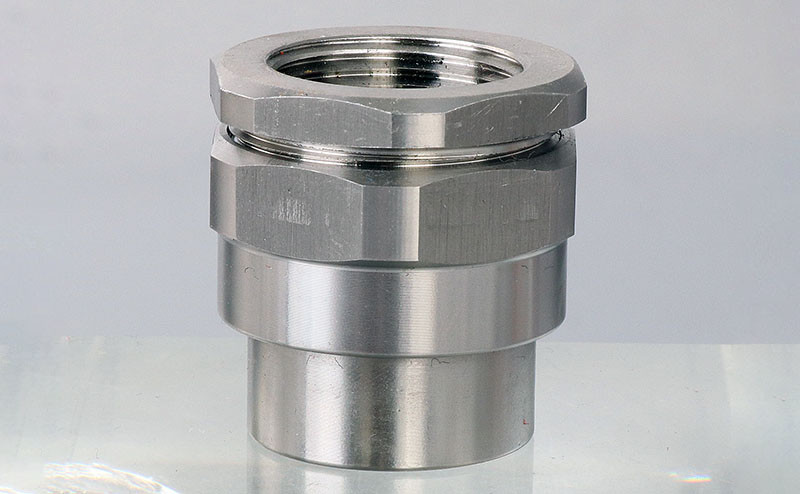

União de tubos à prova de explosão BHJ-A

『Clique aqui para descarregar o PDF do produto: União de tubos à prova de explosão BHJ』

Significado do modelo

Norma de implementação

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31

Parâmetros técnicos

Marcação à prova de explosão	Ex db IIC Gb / Ex eb IIC Gb / Ex tb IIIC T80°C Db
Especificações da rosca	As roscas G1/2-G4", "NPT1/2-NPT4", "M20-M110" de vários tamanhos estão disponíveis para os utilizadores escolherem;
Índice de proteção	IP66

Tipo A Duplo interior

Especificações da linha			Comprimento total	Comprimento da rosca L1 (rosca externa)	Comprimento da rosca L1 (rosca interna)	Aresta oposta S	Diâmetro exterior máximo	Poro interno（ φ）
Imperial	americano	Métrica
G1/2"	NPT1/2	M20x1,5	42	-	18	34	37	15
G3/4"	NPT3/4	M25x1,5	42		18	38	42	20
G1"	NPT1	M32x1,5	48		21	45	50	25
G1 1/4"	NPT1 1/4	M40x1,5	48		21	55	61	32
G1 1/2"	NPT1 1/2	M50x1,5	49		21	65	72	38
G2"	NPT2	M63x1,5	52		23	81	86	48
G2 1/2"	NPT2 1/2	M75x1,5	59		26	98	106	62
G3"	NPT3	M90x1,5	67		30	113	119	75
G4"	NPT4	M115x2	71		32	136	140	100

Tipo B Duplo interior

Especificações da rosca			Comprimento total	Comprimento da rosca L1 (rosca externa)	Comprimento da rosca L2 (rosca interna)	Lado oposto S	Diâmetro exterior máximo	Furo (Φ)
Imperial	americano	Métrica
G1/2"	NPT1/2	M20x1,5	56	17	18	34	37	15
G3/4"	NPT3/4	M25x1,5	59	17	18	38	42	20
G1"	NPT1	M32x1,5	66	20	21	45	50	25
G1 1/4"	NPT1 1/4	M40x1,5	66	20	21	55	61	32
G1 1/2"	NPT1 1/2	M50x1,5	67	20	21	65	72	38
G2"	NPT2	M63x1,5	72	22	23	81	86	48
G2 1/2"	NPT2 1/2	M75x1,5	83	25	26	98	106	62
G3"	NPT3	M90x1,5	93	28	30	113	119	75
G4"	NPT4	M115x2	90	30	32	136	140	100

Tipo C Duplo interior

Especificações da rosca			Comprimento total	Comprimento da rosca L1 (rosca externa)	Comprimento da rosca L2 (rosca interna)	Lado oposto S	Diâmetro exterior máximo	Furo (Φ)
Imperial	americano	Métrica
G1/2"	NPT1/2	M20x1,5	69	-	18	34	37	15
G3/4"	NPT3/4	M25x1,5	72		18	38	42	20
G1"	NPT1	M32x1,5	80		21	45	50	25
G1 1/4"	NPT1 1/4	M40x1,5	80		21	55	61	32
G1 1/2"	NPT1 1/2	M50x1,5	81		21	65	72	38
G2"	NPT2	M63x1,5	87		23	81	86	48
G2 1/2"	NPT2 1/2	M75x1,5	99		26	98	106	62
G3"	NPT3	M90x1,5	109		30	113	119	75
G4"	NPT4	M115x2	115		32	136	140	100

Caraterísticas do produto

1. Construído em aço carbono ou aço inoxidável de alta qualidade; o material pode ser personalizado para aço inoxidável de acordo com os requisitos do utilizador;

2. As especificações da rosca podem ser especialmente fabricadas de acordo com os requisitos do utilizador, tais como NPT, roscas métricas, etc.

Âmbito de aplicação

1. Adequado para locais de Zona 1 e Zona 2 em ambientes de gás explosivo;

2. Adequado para atmosferas gasosas explosivas das classes IIA, IIB e IIC;

3. Adequado para atmosferas explosivas de poeiras da Zona 21 e da Zona 22;

4. Adequado para atmosferas explosivas de poeiras das classes IIIA, IIIB e IIC;

5. Amplamente utilizado para fixar e vedar cabos em ambientes perigosos, como a extração de petróleo, a refinação, o processamento químico e as aplicações militares.
