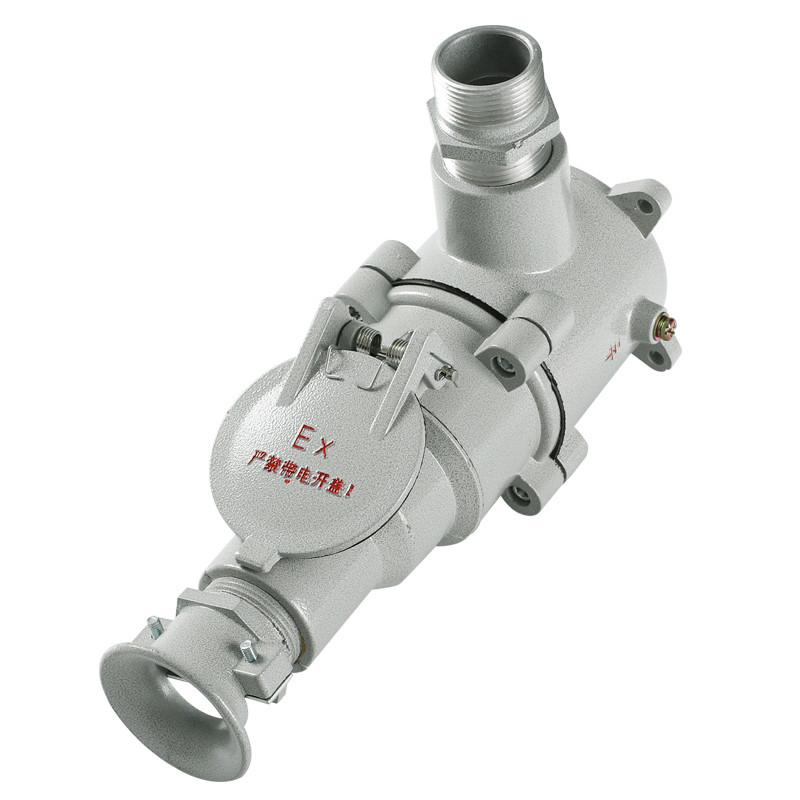

Plugue e soquete à prova de explosão AC-30/Z

『Clique aqui para descarregar o PDF do produto: Ficha e tomada à prova de explosão AC』

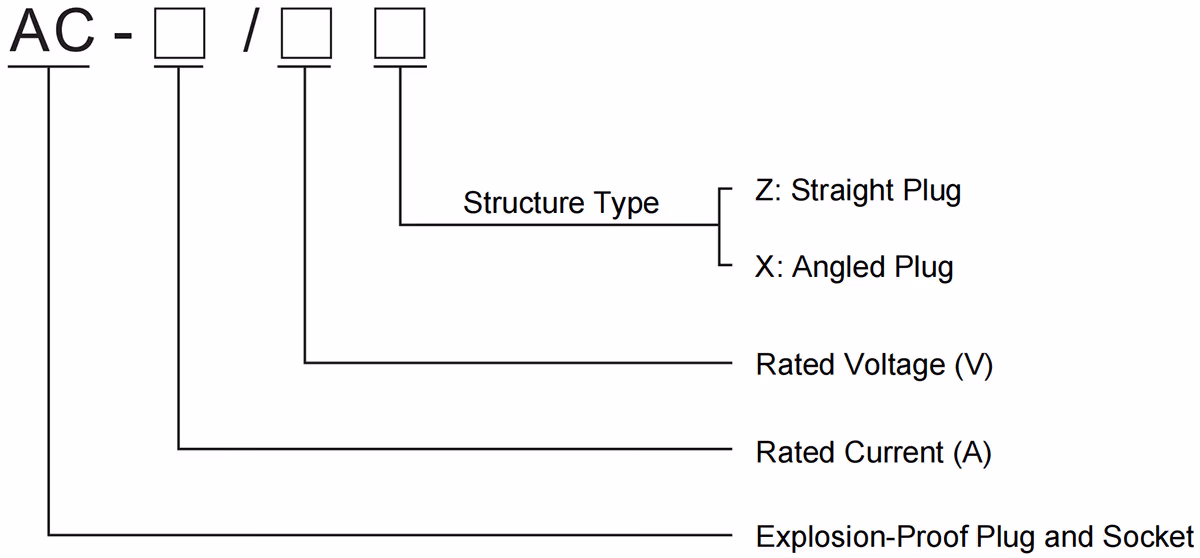

Significado do modelo

significado do modelo AC de ficha e tomada à prova de explosão

Norma de implementação

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31

Parâmetros técnicos

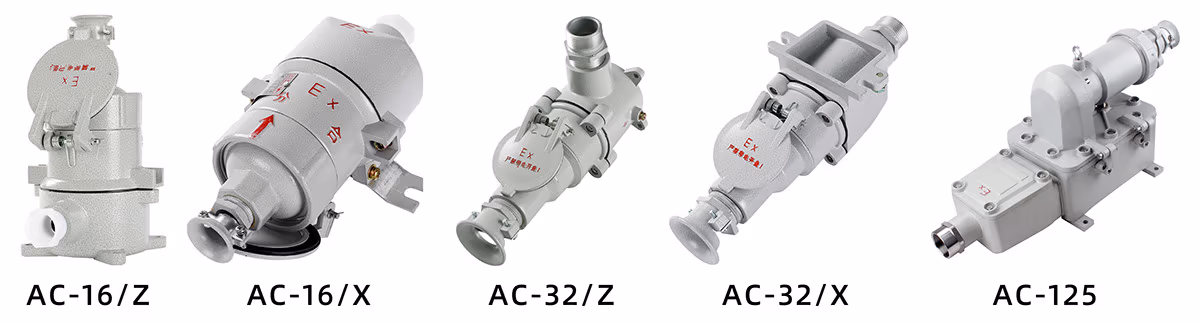

ficha e tomada à prova de explosão AC

Modelo e especificações	Tensão nominal	Corrente nominal	Número de postes	Marcação à prova de explosão	Índice de proteção	Classificação da resistência à corrosão	Rosca de entrada	Diâmetro exterior do cabo
AC-16/Z	AC 220V	16A	1P+N+PE	Ex db eb IIB T6 Gb, Ex tb IIIC T80°C Db Ex db eb IIC T6 Gb, Ex tb IIIC T80°C Db	IP66	WF1 WF2*	G3/4"	Φ10~Φ14mm
AC-16/Z	AC 380V		3P+PE
AC-16/X	AC 220V		1P+N+PE
AC-16/X	AC 380V		3P+PE
AC-32/Z	AC 220V	32A	1P+N+PE				G1 1/4"	Φ15~Φ23mm
AC-32/Z	AC 380V		3P+PE
AC-32/X	AC 220V		1P+N+PE
AC-32/X	AC 380V		3P+PE
AC-63	AC 220V	63A	3P+PE 3P+N+PE	Ex db IIB T6 Gb, Ex tb IIIC T80°C Db			G1 1/2"	Φ18~Φ33mm
AC-63	AC 380V	63A	3P+PE 3P+N+PE	Ex db IIB T6 Gb, Ex tb IIIC T80°C Db			G1 1/2"	Φ18~Φ33mm
AC-125 Conjunto de encaixe	AC 220V	125A	3P+PE 3P+N+PE	Ex db eb IIB T4 Gb, Ex tb IIIC T80°C Db			G2"	Φ25~Φ38mm
AC-125 Conjunto de encaixe	AC 380V	125A	3P+PE 3P+N+PE	Ex db eb IIB T4 Gb, Ex tb IIIC T80°C Db			G2"	Φ25~Φ38mm

Caraterísticas do produto

1. A caixa em liga de alumínio fundido sob pressão é submetida a uma granalhagem de alta velocidade seguida de um revestimento eletrostático a pó de alta pressão para resistência à corrosão e ao envelhecimento;

2. Os fixadores de aço inoxidável expostos proporcionam uma resistência superior à corrosão;

3. O mecanismo de interbloqueio incorporado impede a remoção da ficha até que o interrutor interno seja desligado;

4. Compatível tanto com condutas de aço como com cablagem.

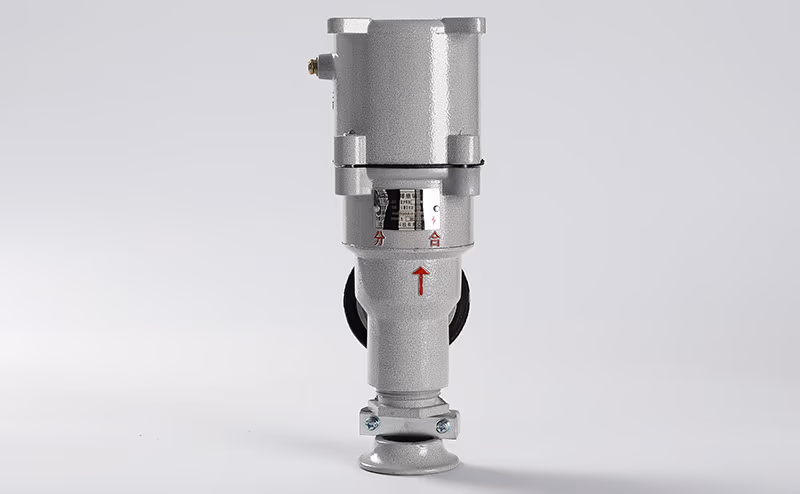

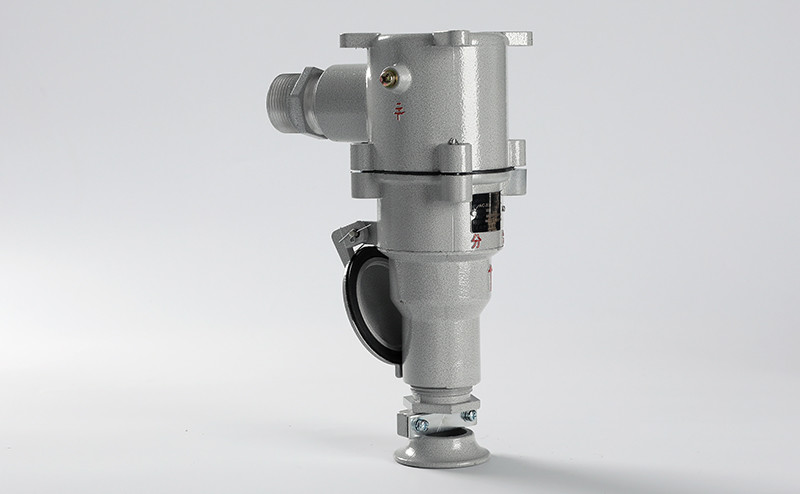

ficha e tomada à prova de explosão ac-30/z-10

tomada e ficha à prova de explosão AC dimensões de instalação

Âmbito de aplicação

1. Adequado para locais de Zona 1 e Zona 2 em ambientes de gás explosivo;

2. Adequado para ambientes com gases explosivos das classes IIA, IIB e IIC;

3. Adequado para locais da Zona 21 e Zona 22 em ambientes com poeiras explosivas;

4. Adequado para ambientes com poeiras explosivas das classes IIIA, IIIB e IIC;

5. Adequado para as classes de temperatura T1 a T6;

6. Adequado para ambientes perigosos na extração de petróleo, refinação, processamento químico, aplicações militares, plataformas petrolíferas offshore, petroleiros, fabrico de metais e indústrias semelhantes.
