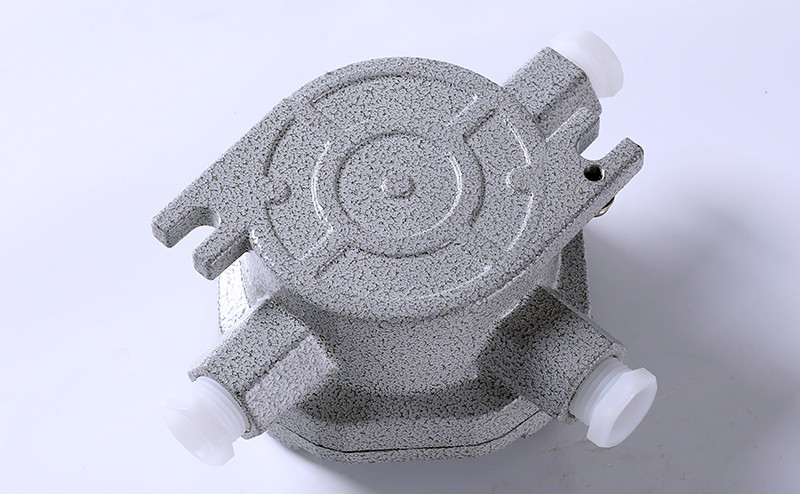

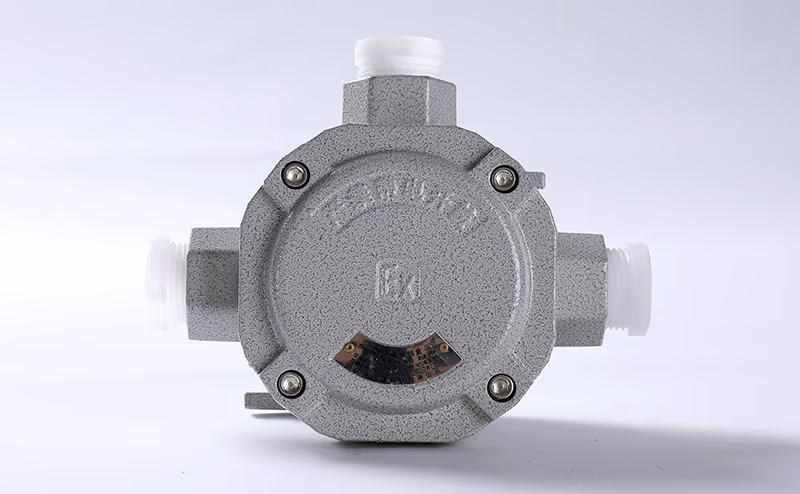

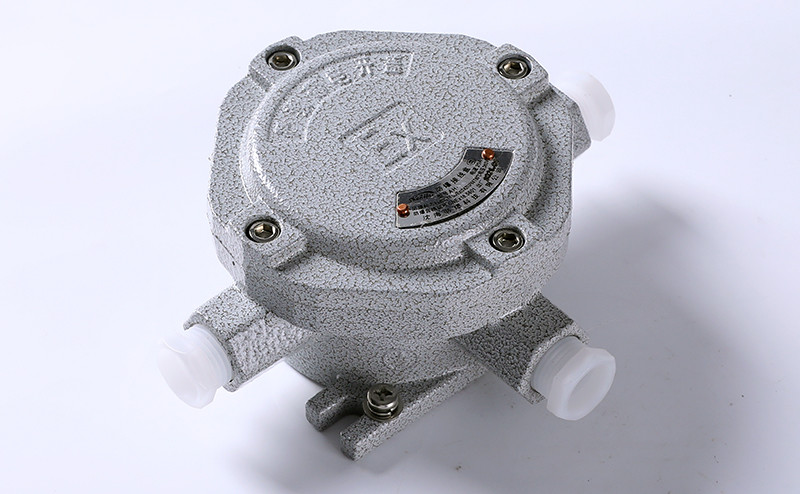

『Click aici pentru a descărca PDF-ul produsului: Cutie de joncțiune rezistentă la explozii AH』
Modelul Semnificație
Standard de implementare
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31
Parametru tehnic
IIB
IIC-I
IIC-II
Caracteristicile produsului
1. Carcasă din aliaj de aluminiu turnat sub presiune cu sablare de mare viteză urmată de acoperire cu pulbere electrostatică de înaltă presiune;
2. Elemente de fixare expuse din oțel inoxidabil pentru o rezistență superioară la coroziune;
3. Configurații și specificații multiple pentru porturile de intrare/ieșire a cablurilor;
4. Filetare personalizată disponibilă pentru orificiile de intrare/ieșire, inclusiv filete metrice, filete NPT, etc.;
5. Compatibil atât cu conducte de oțel, cât și cu cabluri.
Dimensiuni de instalare
IIB
| Marcaj rezistent la explozie | Capacitate de protecție | Specificația firului | Specificații cablu | A | B | C | D |
|---|---|---|---|---|---|---|---|
| Ex db IIB Gb, Ex tb IIIC T80°C Db | IP66 | G1/2" | Φ7 mm-Φ10 mm | 165 | 95 | 62 | / |
| G3/4" | Φ9 mm-Φ14 mm | 165 | 95 | 62 | 105 | ||
| G1" | Φ12 mm-Φ18 mm | 175 | 110 | 67 | 110 | ||
| G1 1/4" | Φ15 mm-Φ28 mm | 198 | 110 | 85 | / | ||
| G1 1/2" | Φ18 mm-Φ30 mm | 198 | 110 | 85 | / |
IIC-I
IIC-II
| Marcaj rezistent la explozie | Capacitate de protecție | Specificația firului | Specificații cablu | A | B | C | D |
|---|---|---|---|---|---|---|---|
| Ex db IIC Gb, Ex tb IIIC T80°C Db | IP66 | G1/2" | Φ7 mm-Φ10 mm | 170 | 105 | 82 | / |
| G3/4" | Φ9 mm-Φ14 mm | 170 | 105 | 82 | 125 | ||
| G1" | Φ12 mm-Φ18 mm | 185 | 105 | 82 | / | ||
| G1 1/4" | Φ15 mm-Φ25 mm | 200 | 116 | 87 | / | ||
| G1 1/2" | Φ18 mm-Φ28 mm | 215 | 116 | 87 | / | ||
| G2" | Φ25 mm-Φ38 mm | 260 | 260 | 110 | / |
Cutie de tavan
Domeniu de aplicare aplicabil
1. Potrivit pentru locații din Zona 1 și Zona 2 în medii cu gaze explozive;
2. Potrivit pentru medii cu gaze explozive din clasele IIA, IIB și IIC;
3. Adecvat pentru locații din Zona 21 și Zona 22 în medii cu praf exploziv;
4. Potrivit pentru medii cu praf exploziv din clasele IIIA, IIIB și IIC;
5. Potrivit pentru clasele de temperatură T1 până la T6;
6. Potrivit pentru utilizarea ca conectori pentru fire și cabluri în medii periculoase, cum ar fi extracția și rafinarea petrolului, prelucrarea chimică, producția militară, platformele petroliere offshore, petrolierele și fabricarea metalelor.
