『 Нажмите здесь, чтобы загрузить PDF-файл продукта: Взрывозащищенный магнитный пускатель BQC』
Значение модели
Стандарт внедрения
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31
Технические параметры
| Технические характеристики модели | Номинальный ток контактора (А) | Диапазон тока настройки теплового реле (А) | Максимальная управляемая мощность двигателя (КА) | Номинальное напряжение (В) | Маркировка взрывозащищенных изделий | Рейтинг защиты | Рейтинг коррозионной стойкости | Впускная резьба | Наружный диаметр кабеля |
|---|---|---|---|---|---|---|---|---|---|
| BQC-9 | 9 | 7~10 | 4 | 380 | Ex db eb IIB T6 Gb, Ex tb IIC T80°C Db Ex db eb IIC T6 Gb, Ex tb IIC T80°C Db | IP66 | WF1 WF2* | G3/4" | Φ10~Φ14mm |
| BQC-12 | 12 | 9~13 | 5.5 | ||||||
| BQC-18 | 18 | 12~18 | 7..5 | ||||||
| BQC-25 | 25 | 15~32 | 11 | G1" | Φ12~Φ17mm | ||||
| BQC-32 | 32 | 30~40 | 15 | G1 1/4" | Φ15~Φ23mm | ||||
| BQC-40 | 40 | 37~50 | 18.5 | ||||||
| BQC-50 | 50 | 48~55 | 22 | Ex db eb IIB T4Gb, Ex tb IIC T80°C Db Ex db eb IIC T4 Gb, Ex tb IIC T80°C Db | G1 1/2" | Φ18~Φ33mm | |||
| BQC-65 | 65 | 63~80 | 30 | ||||||
| BQC-85 | 85 | 80~100 | 37 | G2" | Φ26~Φ43mm | ||||
| BQC-100 | 100 | 80~160 | 45 |
Электрическая схема
Характеристики товара
1. Литой корпус из алюминиевого сплава подвергается высокоскоростной дробеструйной обработке с последующим нанесением электростатического порошкового покрытия высокого давления для обеспечения коррозионной стойкости и устойчивости к старению;
2. Открытый крепеж из нержавеющей стали обеспечивает превосходную коррозионную стойкость;

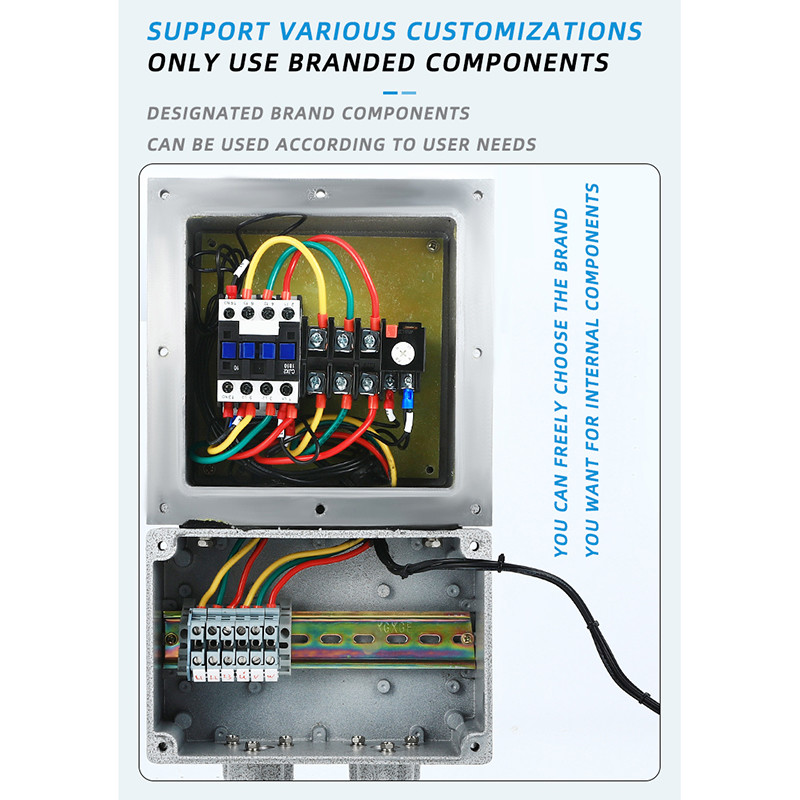

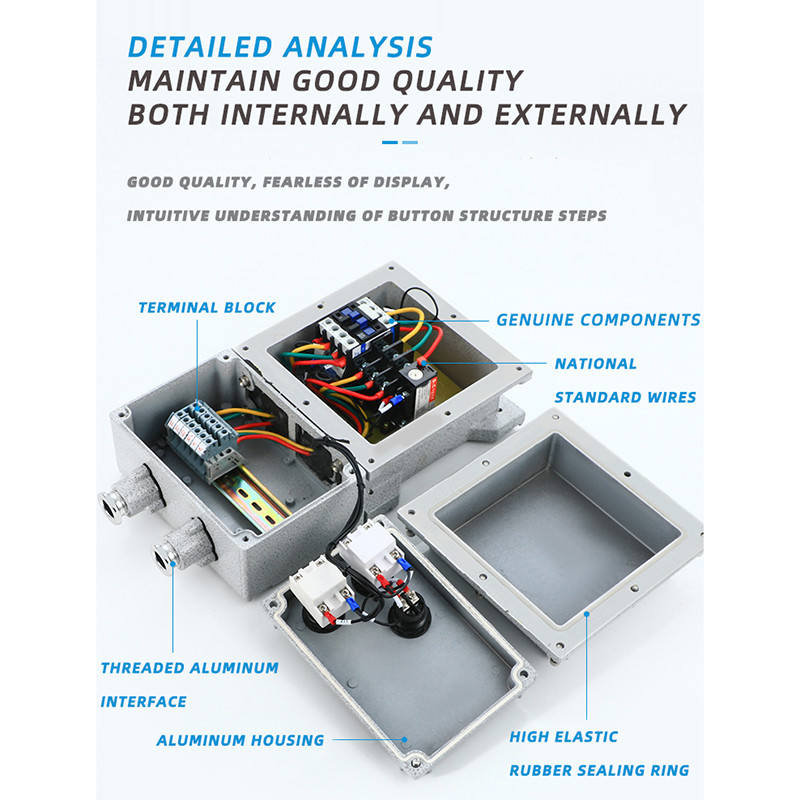

3. Внутри оснащен контактором переменного тока, тепловым реле и самосбрасывающимся универсальным переключателем; включает миниатюрный автоматический выключатель с высоким разрывом, если оснащен главным выключателем;
4. Обеспечивает прямое управление пуском/остановом трехфазных асинхронных двигателей 50 Гц, 380 В, с защитой от перегрузки, обрыва фазы и пониженного напряжения;
5. Поддерживает возможность дистанционного управления;
6. Совместим как со стальным кабелепроводом, так и с кабельной проводкой.
Область применения
1. Подходит для использования в зонах 1 и 2 во взрывоопасных газовых средах;
2. Подходит для использования во взрывоопасных газовых средах классов IIA, IIB и IIC;
3. Подходит для использования в зонах 21 и 22 во взрывоопасной пылевой среде;
4. Подходит для использования во взрывоопасных пылевых средах классов IIIA, IIIB и IIC;
5. Подходит для температурных классов T1 - T6;
6. Подходит для нечастых пусков и остановок трехфазных асинхронных двигателей в опасных средах, таких как добыча нефти, нефтепереработка, химическая обработка, военное применение, морские нефтяные платформы, нефтяные танкеры и обработка металлов.
