『Kliknite tukaj za prenos PDF dokumenta o izdelku: Eksplozijsko varen oscilacijski ventilator BTS』
Pomen modela
Standard izvajanja
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC 60079-1、IEC 60079-31、EN60079-0、EN60079-1、EN60079-31
Tehnični parameter
| Specifikacije in modeli | Premer rotorja (mm) | Moč motorja (W) | Nazivna napetost (V) | Nazivna hitrost (r/min) | Pretok zraka (m³/h) | |
| trifazni | enofazni | |||||
| BTS-500 | 500 | 250 | 380 | 220 | 1450 | 6800 |
| BTS-600 | 600 | 400 | 9650 | |||
| BTS-750 | 750 | 18500 | ||||
| Oznaka za eksplozijsko odpornost | Ocena zaščite | Nazivna frekvenca (S) | Zunanji premer kabla | Vnos nit |
|---|---|---|---|---|
| Ex db IIC T4 Gb Ex tb IIIC T135°C Db | IP54 | 50 | Φ10 ~ Φ14 | G3/4" ali tlačna plošča |
Lastnosti izdelka

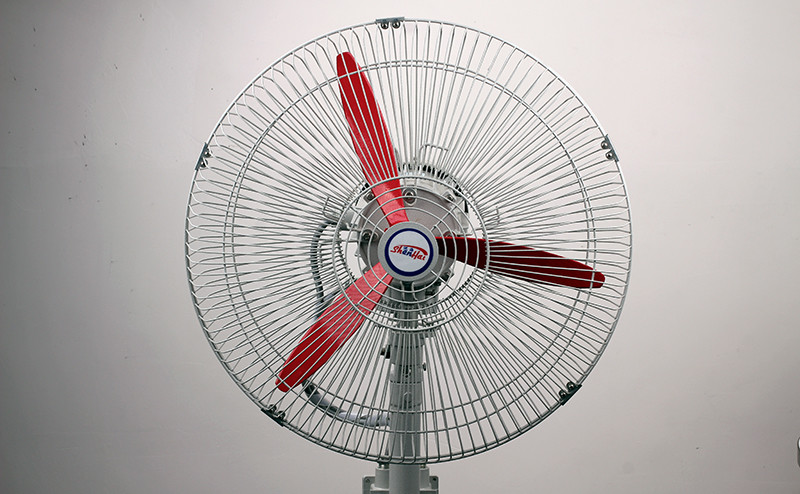

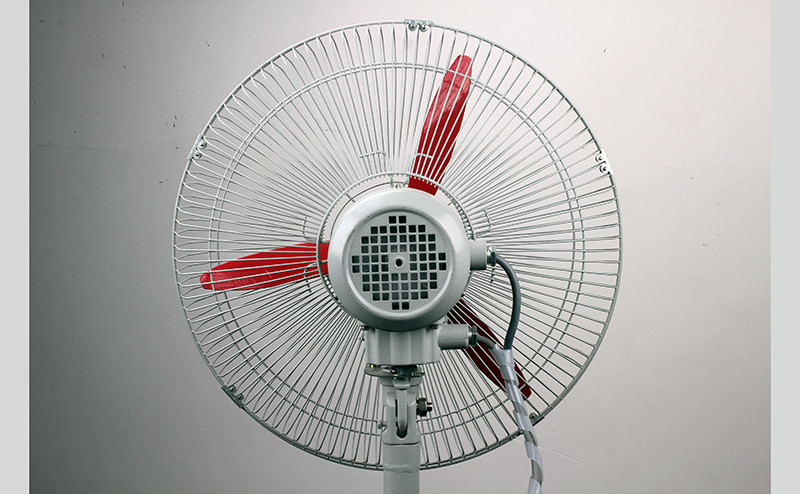

1. Izdelek je sestavljen iz eksplozijsko odpornega motorja, rotorja, zaščitne rešetke, podstavka, ojačane montažne plošče in nihajnega mehanizma glave;

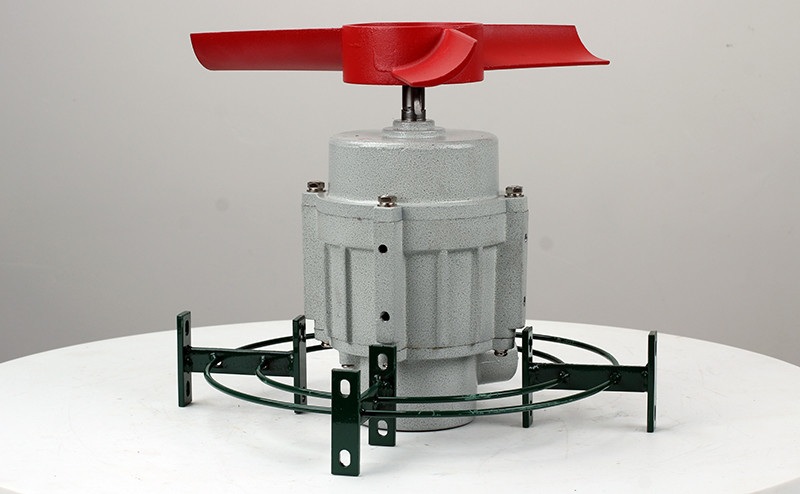

2. Rotor je izdelan iz tlačno litega aluminija, ki učinkovito preprečuje iskre, ki nastanejo zaradi trenja;

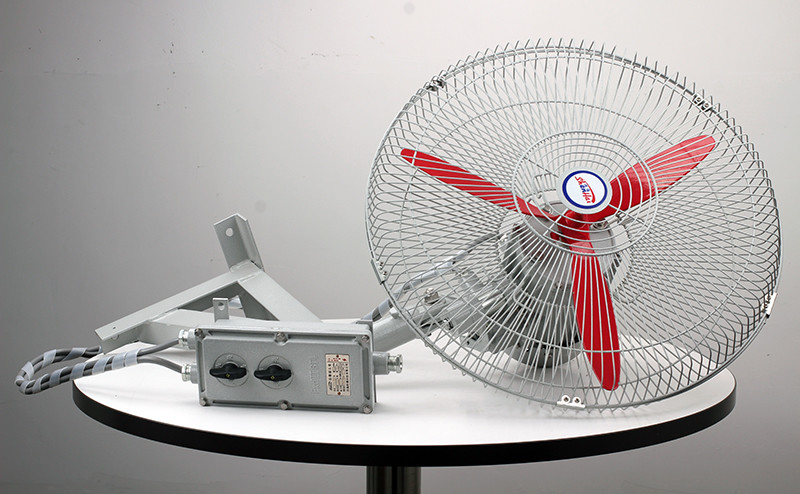

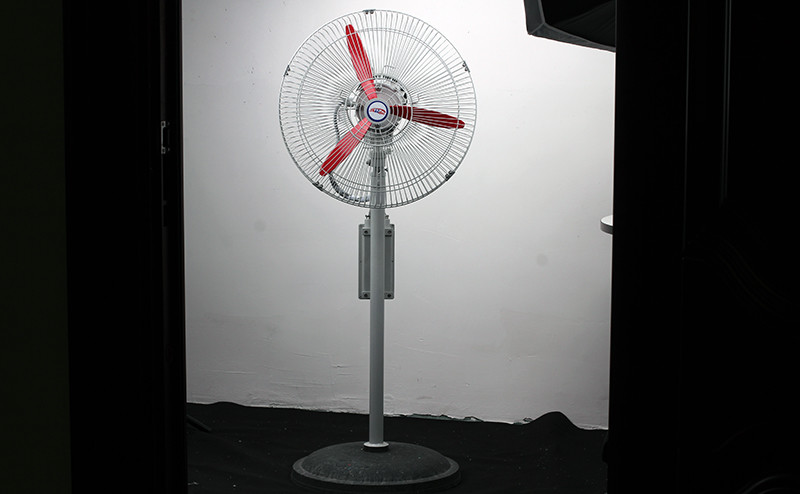

3. Vrste namestitve: talna in stenska;
4. Ožičenje kablov.

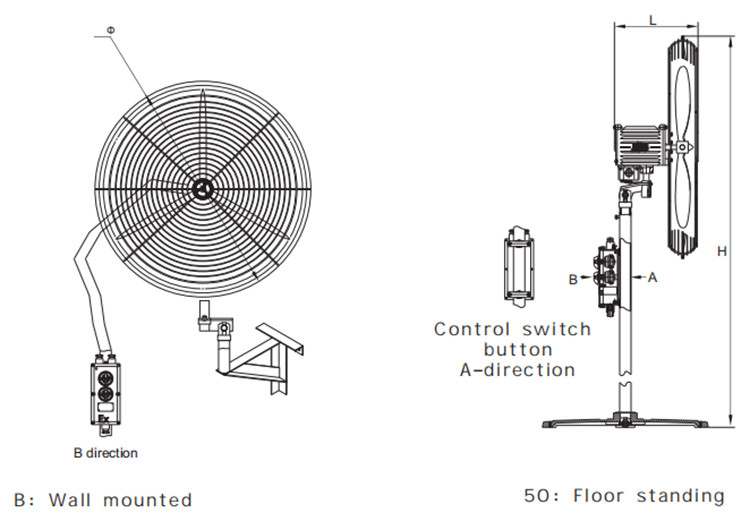

| Model in specifikacije | L (mm) | Φ (mm) | H (mm) |
|---|---|---|---|
| BTS-500 | 345 | 548 | 1312 |
| BTS-600 | 648 | 1362 | |
| BTS-750 | 810 | 1443 |
Veljavno področje uporabe
1. Primeren za lokacije v conah 1 in 2 v eksplozivnih plinskih atmosferah;
2. Primeren za lokacije v conah 21 in 22 v atmosferah z vnetljivim prahom;
3. Primeren za eksplozivne plinske atmosfere IIA in IIB;
4. Primerno za temperaturne razrede T1-T4;
5. Široko se uporablja v nevarnih okoljih, kot so rafinerije, kemične tovarne, tekstilne tovarne, bencinske črpalke ter naftne ploščadi na morju in tankerji;
6. Primerno za uporabo v zaprtih prostorih in na prostem.
