Pomen modela
Standard izvajanja
GB/T3836.1、GB/T3836.2、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-31
Tehnični parameter
IIB
IIC-I
IIC-II

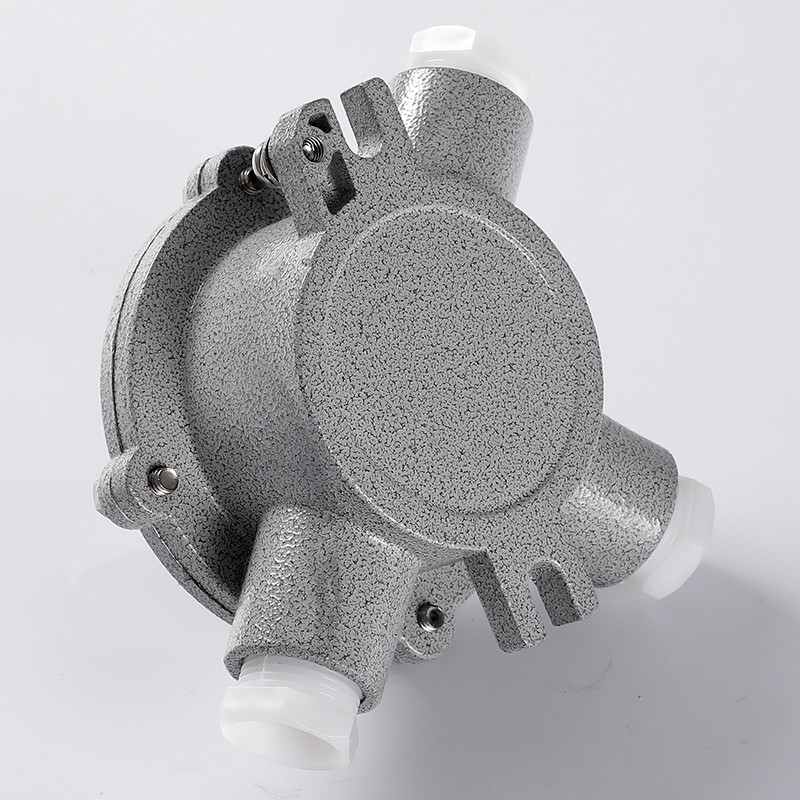

Lastnosti izdelka
1. Ohišje iz aluminijaste zlitine je obdelano z visokotlačnim peskanjem, ki mu sledi visokotlačno elektrostatično prašno barvanje;
2. Izpostavljeni pritrdilni elementi iz nerjavnega jekla za vrhunsko odpornost proti koroziji;
3. Številne konfiguracije in specifikacije za vhodne/izhodne priključke za kable;
4. Za vhodne/izhodne odprtine je na voljo navoj po meri, vključno z metričnim navojem, navojem NPT itd;
5. Združljiv je tako z jekleno cevjo kot s kabelsko napeljavo.
Dimenzije za namestitev
IIB
| Oznaka za protieksplozijsko zaščito | Ocena zaščite | Specifikacija navoja | Specifikacija kabla | A | B | C | D |
|---|---|---|---|---|---|---|---|
| Ex db IIB Gb, Ex tb IIIC T80°C Db | IP66 | NPT1/2" | Φ7 mm–Φ10 mm | 165 | 95 | 62 | / |
| NPT3/4" | Φ9 mm–Φ14 mm | 165 | 95 | 62 | 105 | ||
| NPT1" | Φ12 mm–Φ18 mm | 175 | 110 | 67 | 110 | ||
| NPT1 1/4" | Φ15 mm–Φ28 mm | 198 | 110 | 85 | / | ||
| NPT1 1/2" | Φ18 mm–Φ30 mm | 198 | 110 | 85 | / |
IIC-I
IIC-II
| Oznaka za protieksplozijsko zaščito | Ocena zaščite | Specifikacija navoja | Specifikacija kabla | A | B | C | D |
|---|---|---|---|---|---|---|---|
| Ex db IIC Gb, Ex tb IIIC T80°C Db | IP66 | NPT1/2" | Φ7 mm–Φ10 mm | 170 | 105 | 82 | / |
| NPT3/4" | Φ9 mm–Φ14 mm | 170 | 105 | 82 | 125 | ||
| NPT1" | Φ12 mm–Φ18 mm | 185 | 105 | 82 | / | ||
| NPT1 1/4" | Φ15 mm–Φ25 mm | 200 | 116 | 87 | / | ||
| NPT1 1/2" | Φ18 mm–Φ28 mm | 215 | 116 | 87 | / | ||
| NPT2" | Φ25 mm–Φ38 mm | 260 | 260 | 110 | / |
Stropna škatla
Področje uporabe
1. Primeren za lokacije v conah 1 in 2 v okoljih z eksplozivnimi plini;
2. Primeren za eksplozivna plinska okolja razredov IIA, IIB in IIC;
3. Primeren za lokacije v conah 21 in 22 v okolju z eksplozivnim prahom;
4. Primeren za okolja z eksplozivnim prahom razredov IIIA, IIIB in IIC;
5. Primerno za temperaturne razrede od T1 do T6;
6. Primerni za uporabo kot žični in kabelski priključki v nevarnih okoljih, kot so pridobivanje in rafiniranje nafte, kemična predelava, vojaška proizvodnja, naftne ploščadi na morju, naftni tankerji in proizvodnja kovin.
