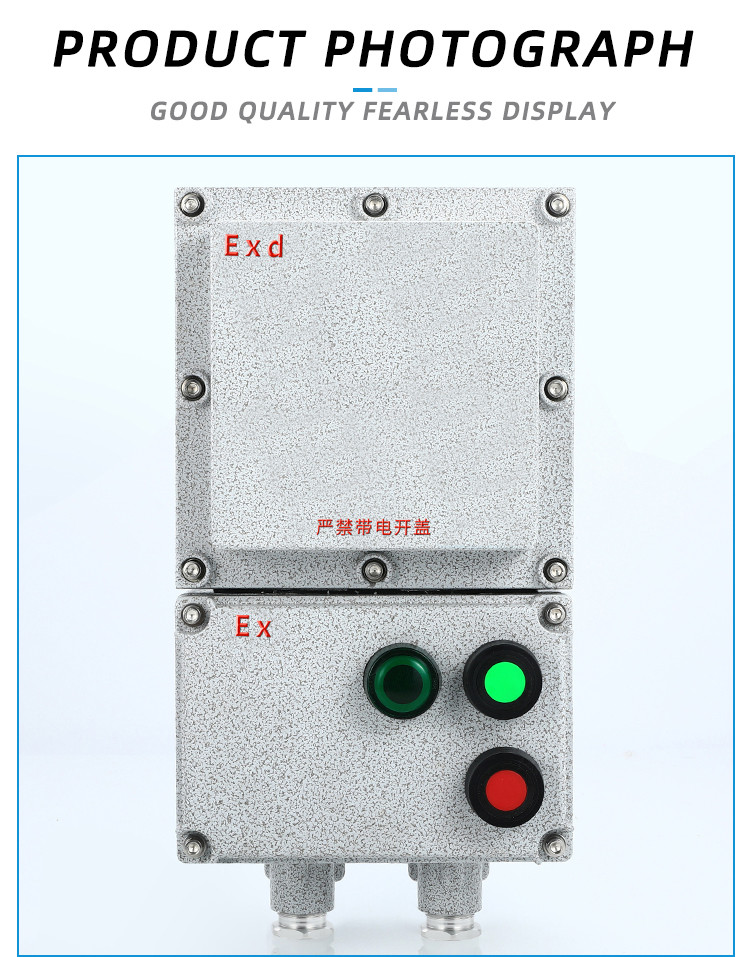

Explosionsskyddad magnetisk startmotor BQC

『Klicka här för att ladda ner produkt-PDF:en: Explosionsskyddad magnetisk startmotor BQC』

Tekniska parametrar

Explosionssäker skylt	Märkspänning	Skyddsnivå	Korrosionsskyddsnivå
Ex db eb IIB T4 Gb Ex db eb IIC T4 Gb Ex tb IIC T130℃ Db	380V	IP66	WF1*WF2

Modell	Nominell ström	Reglerområde för konstant ström för termiskt relä	Kontrollera motorns maximala effekt	Kabelns ytterdiameter	Inloppsgänga
BQC-9/□□.	9A	6.8~11A	4 kW	φ10~φ14mm	G3/4
BQC-12/□□.	12A	6.8~11A	5,5 kW
BQC-18/□.	18A	10~16A	7,5 kW
BQC-22/□□.	22A	14~22A	11 kW
BQC-25/□□.	25A	20~32A	11 kW	φ12~φ17mm	G1
BQC-32/□□.	32A	20~32A	15 kW
BQC-40/□.	40A	28~45A	18,5 kW	φ15~φ23mm	G1 1/4
BQC-50/□□.	50A	40~63A	22 kW	φ18~φ33mm	G1 1/2
BQC-65/□.	65A	40~63A	30 kW
BQC-80/□.	80A	63~80A	37 kW
BQC-100/□.	100A	80~100A	45 kW
BQC-9/□/N	9A	6.3~10A	4 kW	φ10~φ14mm	G3/4
BQC-12/□/N	12A	8~12.5A	5,5 kW
BQC-18/□/N	18A	10~16A	7,5 kW
BQC-22/□/N	22A	12.5~20A	11 kW
BQC-25/□/N	25A	20~32A	11 kW	φ12~φ17mm	G1
BQC-32/□/N	32A	20~32A	15 kW
BQC-40/□/N	40A	37~50A	18,5 kW	φ15~φ23mm	G1 1/4
BQC-50/□/N	50A	37~50A	22 kW	φ18~φ33mm	G1 1/2
BQC-65/□/N	65A	48~65A	30 kW
BQC-80/□/N	80A	63~80A	37 kW
BQC-100/□/N	100A	80~100A	45 kW

Elektriskt schematiskt diagram

Produktfunktioner

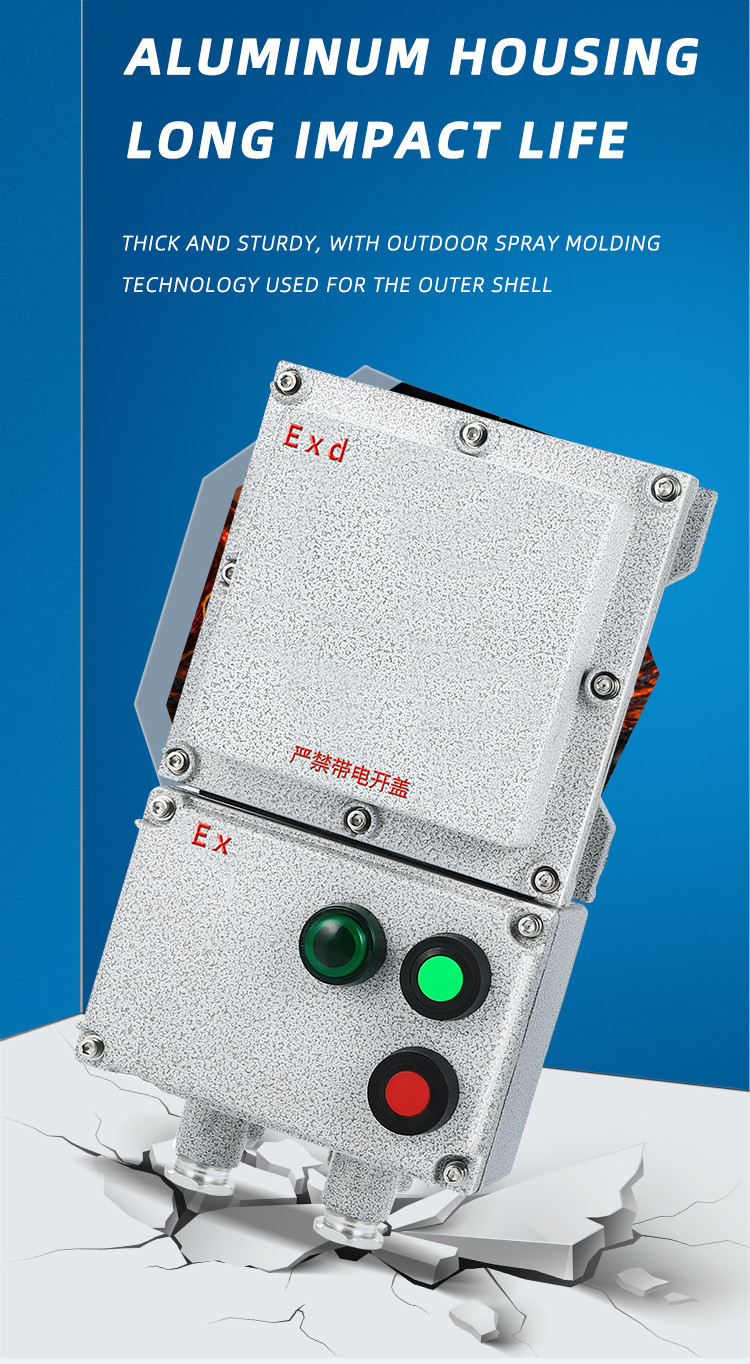

1. Aluminiumlegering pressgjutning skal, efter höghastighets skott peening, ytan är belagd med högspännings elektrostatisk sprutning, som är korrosionsbeständig och anti-aging;

2. Exponerade fästelement av rostfritt stål med hög korrosionsbeständighet;

3. Utrustad med växelströmskontaktorer, termiska reläer och självåterställande universella överföringsbrytare, och utrustad med en liten effektbrytare med hög brytkraft när den är utrustad med en huvudbrytare;

4. Den kan styra direkt start och stopp av AC 50Hz, 380V trefas asynkronmotorer och har skydd mot överbelastning, fasfel och spänningsbortfall;

5. Den kan utrustas med fjärrkontroll;

6. Stålrör eller kabelförläggning är acceptabelt.

Standard IIB

Standard IIC

Vändbar IIB

Reversibel IIC

Tillämplig omfattning

1. Lämplig för explosiva gasmiljöer i Zone 1 och Zone 2;

2. Lämplig för platser i zon 21 och zon 22 med brännbara dammiljöer;

3. Lämplig för IIA-, IIB- och IIC-miljöer med explosiva gaser;

4. Lämplig för temperaturgrupperna T1 till T6;

5. Den är lämplig för sällsynta start och stopp av trefas asynkronmotorer i farliga miljöer som oljeutvinning, oljeraffinering, kemisk industri, bensinstationer, offshore oljeplattform, oljetankfartyg, metallbearbetning etc.
