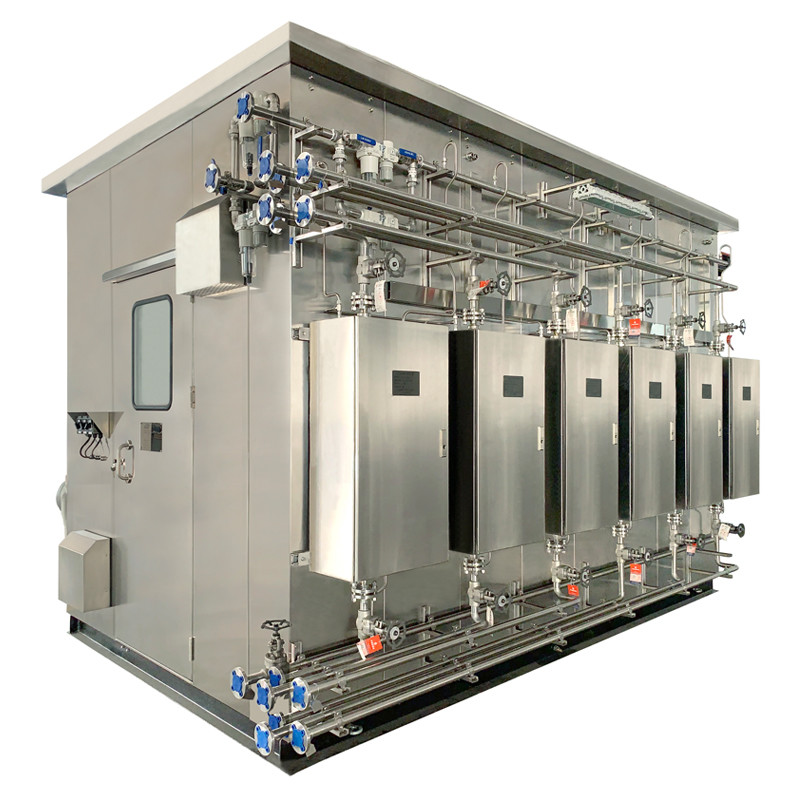

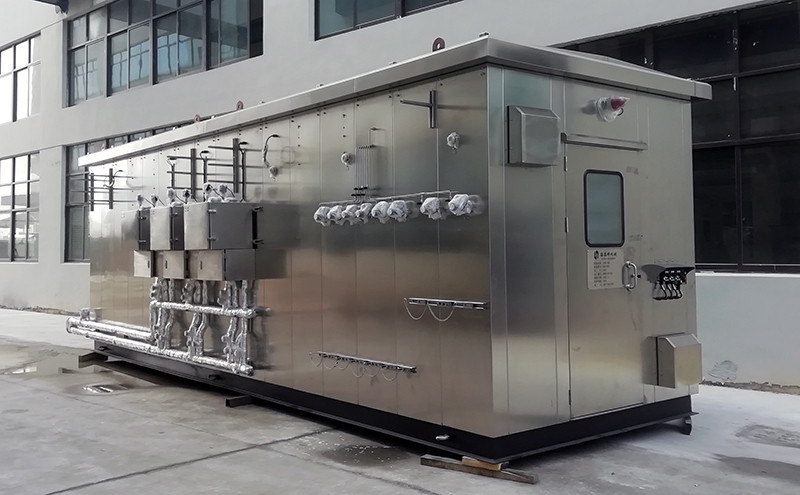

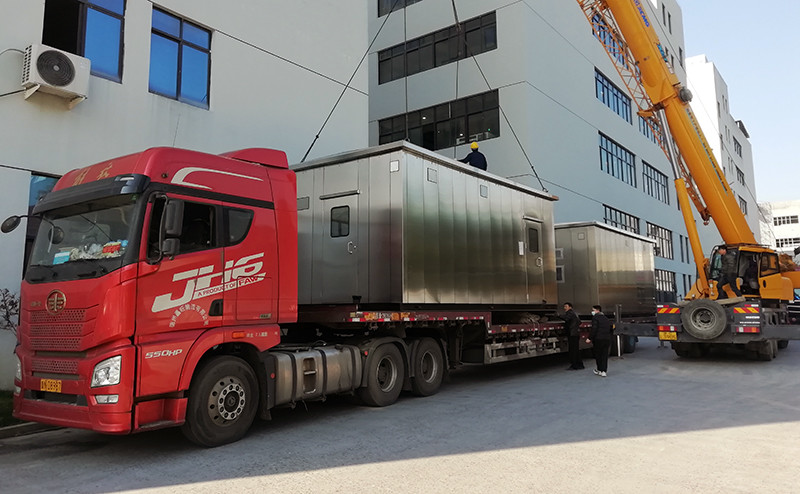

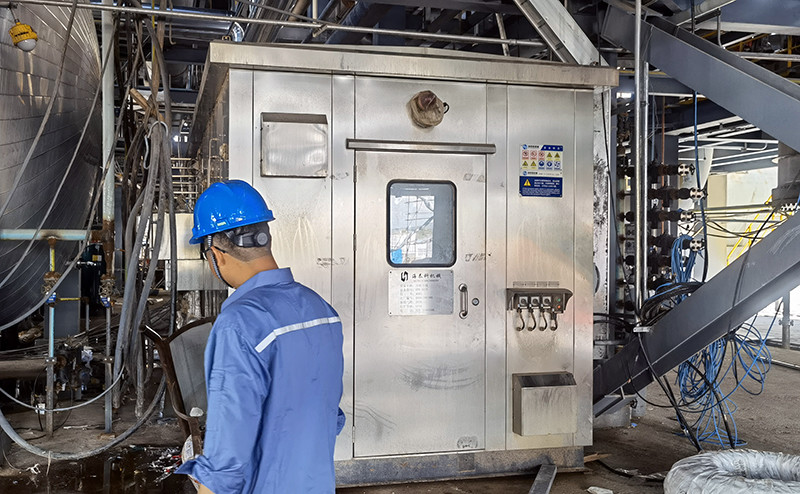

Explosionssäkert analysatorskydd BPW

Modellens betydelse

explosionssäkert analysatorskydd bpw modellens betydelse

Implementeringsstandard

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.4、GB/T3836.5、GB/T3836.17、IEC 60079-0、IEC 60079-1、IEC 60079-2、IEC 60079-7、IEC 60079-11、IEC 60079-13、EN 60079-11、EN 60079-13。

Tekniska parametrar

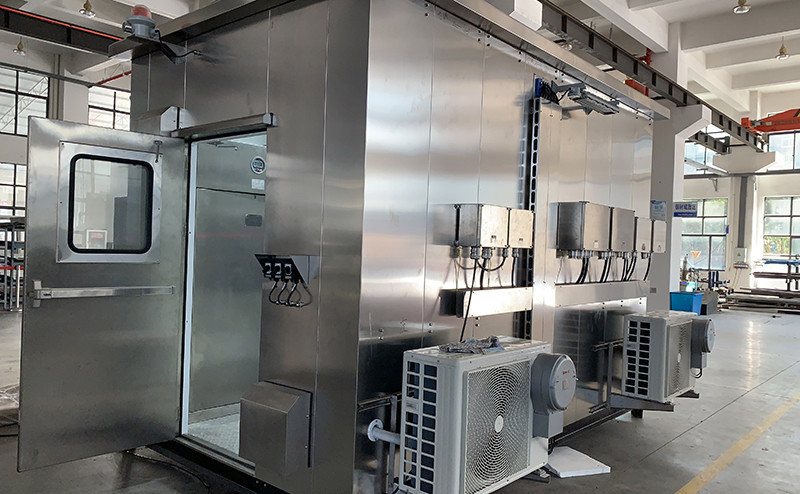

explosionssäkert skydd för analysator bpw-7
1. Explosionssäker märkning: Ex db eb ib mb pz IIC T4 Gc

2. Strömförsörjning: 220VAC ±10%, 50Hz eller AC380V ±10%, 50Hz eller enligt användarens krav;

3. Skyddsklassning: IP65 Hörbart och visuellt larm: Aktiveras när koncentrationen av farlig gas överskrider tröskelvärdet (25% LEL) inuti höljet Ljud- och visuellt larm: Aktiveras när koncentrationen av giftig gas överskrider tröskelvärdet (12,5 ppm) inuti skåpet Normalt tryckintervall inomhus: 30-100 Pa Kapslingsmaterial: Kolstål, rostfritt stål Mått: Anpassade efter användarens krav

Standarder för genomförande	Grad av skydd
Explosionssäker märkning	IP66
Strömförsörjning	Ex de ib [ib] P II BT4 Gb, Ex de ib [ib] P II CT4 Gb, DIP A20 TA T4
Skyddsklassning	220V AC ± 10%, 50Hz eller AC 380V ± 10%, 50Hz eller enligt användarens krav
Ljud- och ljuslarm när koncentrationen av farliga gaser i kabinen överskrider gränsvärdet (25% LEL)
Ljud- och ljuslarm när koncentrationen av giftig gas i kabinen överskrider gränsvärdet (12,5ppm)
Normalt värde för inomhustryck	30-100pa
Utseende material	kolstål, rostfritt stål
Yttre mått	anpassad enligt användarens krav

Produktfunktioner

1. Den explosionssäkra analyshytten med positivt tryck integrerar montering, installation och tillämpning av industriella onlineinstrument och används ofta på oljefält, raffinaderier och i kemiska anläggningar.

2. Denna serie erbjuder explosionssäkra lösningar för centraliserad kontroll på plats, samordning av kommandon, processanalys och instrumentövervakning, vilket ger oöverträffade fördelar jämfört med andra explosionssäkra strukturer.

3. Systemet omfattar kammarens huvudstruktur, kontrollsystem för övertryck, ventilationssystem för övertryck, tryckövervakningssystem, system för detektering av brännbara gaser, system för detektering av giftiga gaser, larmsystem för höga temperaturer, röklarmsystem, förreglingssystem för akustiska och visuella larm, belysningssystem, system för reglering av temperatur och luftfuktighet, universellt strömförsörjningssystem och elektriskt system för användaren;

4. En explosionssäker luftkonditioneringsanläggning installeras inomhus för att reglera temperaturen och ge konstant temperatur och luftfuktighet;

5. Kraftdistributionssystemet använder en rörledningskonfiguration med explosionssäkra kontrollboxar;

6. Belysningssystemet består av explosionsskyddade taklampor och explosionsskyddade nödljus, med standardbelysning från lysrör;

7. Kammaren är försedd med anordningar för ventilation, luftväxling och filtrering. Kammarens inloppskanal måste vara placerad i ett ofarligt område;

8. Dubbelt förseglade dörrar med glasfönster och utrymningsdörrar, vilket ger damm- och vattentäta egenskaper;

9. Helt slutet system med antistatiska, gnistsäkra, icke miljöförorenande, korrosionsbeständiga och störningsfria funktioner;

10. Använder PLC-integrerad styrteknik för stabil och tillförlitlig systemdrift, med total jordning och jordmotstånd <4 Ω.

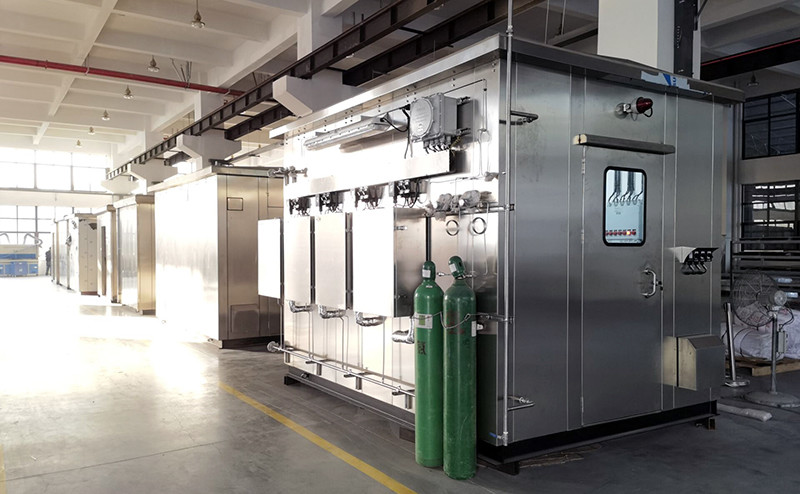

explosionssäkert analysatorskydd bpw-8

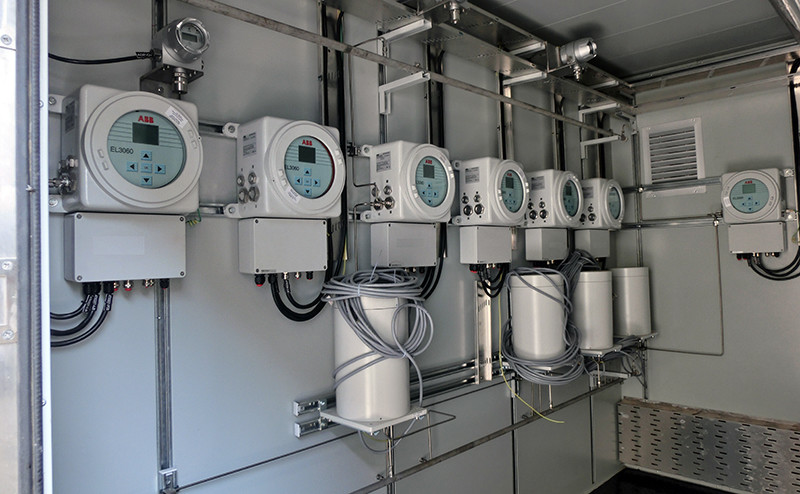

explosionssäkert skydd för analysator bpw-11

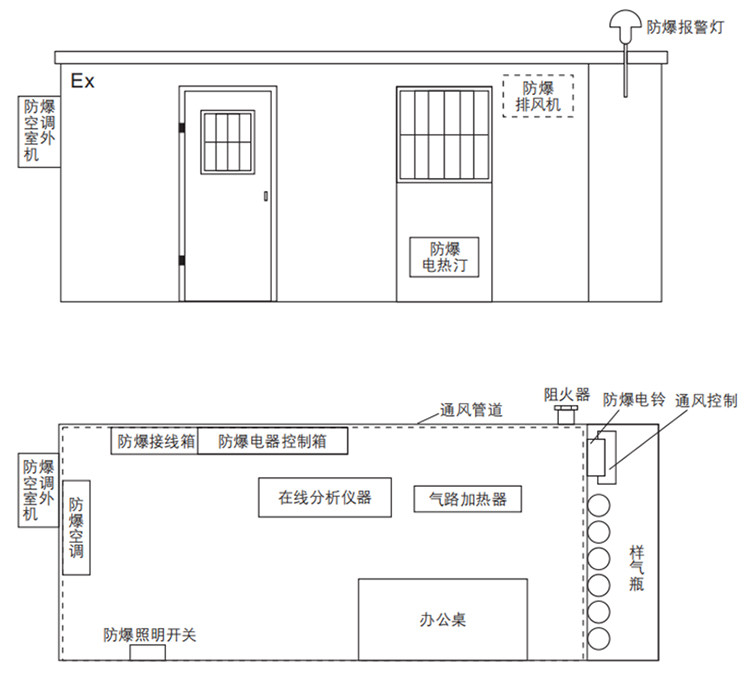

Typisk lösningsdiagram

Explosionssäkert analysatorskydd BPW – typiskt lösningsdiagram

Systemkomponenter

Namn	Specifikation Modell	Viktiga parametrar	Anmärkningar

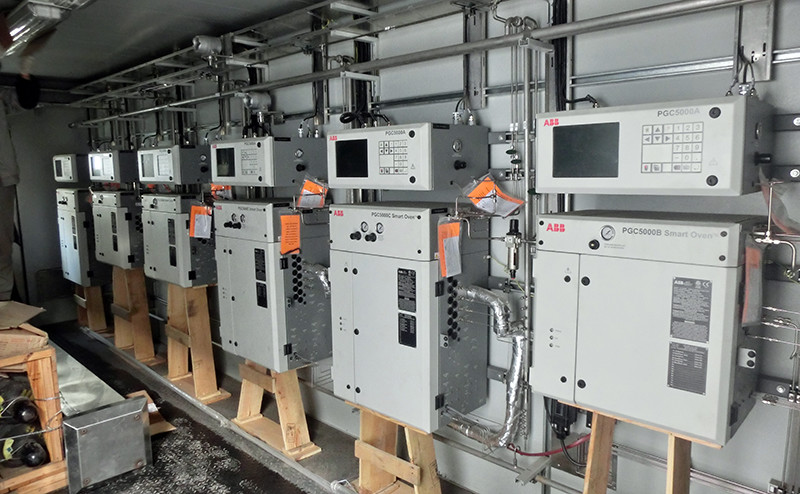

Processkontrollkromatograf	ABB PGC5000	1. Explosionsskyddad klass: Klass 1, Div 1, Gr. B.C. DT4 2. Flera modeller av PGC5000 Smart Ovens™ (kolonnugnar) som kan utföra alla typer av gas- eller vätskefasanalysprojekt 3. Äkta färg 26,42 cm (10,4 tum) SVGA LCD-skärm 4. Grafiskt människa-maskin-gränssnitt (HMI) för visning av kromatogram i realtid	Konfigurera enligt designkraven
Kontinuerlig analysator	ABB EL3060	1. Explosionssäker märkning: II 2G; Ex de IIC T4 2. Pekskärmen garanterar säker drift. 3. Flamsäkra instrument som är särskilt konstruerade för farliga områden 4. Kompakt struktur för enkel integration 5. Analysatorn består av en styrenhet och analysmoduler 6. Analysmodulerna inkluderar infraröd fotometer Uras26, paramagnetisk syreanalysator Magnos206, värmeledningsförmåganalysator Caldos27, Caldos25	Konfigurera enligt designkraven
Kontinuerlig analysator	ABB AO2000	1. Explosionsskyddad klassificering: Klass 1, Division 2, Grupp A, B, C, DT4 2. En central enhet och upp till fyra analysermoduler 3. Analysmodulerna omfattar fotometrar, in situ-laseranalysatorer, syreanalysatorer, värmeledningsförmåganalysatorer, infraröda analysatorer, ultravioletta analysatorer och FID-analysatorer	Konfigurera enligt designkraven
Förbehandlingssystem	Nödvändig konfiguration	1. Systemet för förbehandling av prover består av provtagningssonder, förbehandlingssteg, förbehandlingsenheter och provöverföringsledningar. 2. Den utför funktioner som tryckreducering, filtrering, kylning, temperatur- och flödeskontroll samt flödesomkoppling. 3. Instrumentering och rörkomponenter kommer från internationellt kända varumärken som Swagelok, Parker, Fitok och SMC.
Gasdetektor	Konfigurera enligt designkraven	1. Explosionssäker märkning: Ex db IIC T6 Gb 2. Detekterar koncentrationer av giftiga, farliga, brandfarliga och explosiva gaser. 3. Driftspänning: DC 12–30V Signalutgång: 4–20 mA + larmkontakt	Konfigurera enligt designkraven
PLC	SIEMENS SIMATIC	1. Kontrollera säkerhetsdetekteringssystemet för analyskabinen. 2. Kontrollera omkopplingen av flerskåriga förbehandlingsflödesvägar
Explosionssäker frånluftsfläkt	Konfigurera enligt designkraven	1. Explosionssäker märkning: Ex db IIC T4 Gb 2. Märkspänning: AC 220V 50Hz 3. Luftflöde: 24 m³/min
Ljud- och visuellt larm	BBJ-220	1. Explosionssäker märkning: Ex db IIC T4 Gb 2. Märkspänning: AC 220V 3. Integrerad ljud- och ljusdesign
Explosionsskyddad fördelningslåda	Konfigurera enligt designkraven	1. Explosionssäker märkning: Ex db IIC T6 Gb 2. Märkspänning: AC 220V/380V 50Hz 3. Märkström: 63 A
Explosionsskyddad kopplingsdosa	Konfigurera enligt designkraven	1. Explosionssäker märkning: Ex db IIC T6 Gb 2. Märkspänning: AC 220V/380V 50Hz 3. Märkström: 63 A
Explosionsskyddad kontrollbox	Konfigurera enligt designkraven	1. Explosionssäker märkning: Ex db eb IIC T6 Gb 2. Märkspänning: AC 220V/380V 50Hz 3. Märkström: 16 A
Explosionssäker fluorescerande lampa	BPY96	1. Explosionssäker märkning: Ex db IIC T6 Gb 2. Märkspänning: AC 220V/380V 50Hz 3. Nominell effekt: 30 W
Explosionssäker plug-in-enhet	AC-16/220	1. Explosionssäker märkning: Ex db eb IIC T6 Gb 2. Märkspänning: AC 220V 50Hz 3. Märkström: 16 A
Explosionsskyddad omkopplare	BZM8030-10/220	1. Explosionssäker märkning: Ex db eb IIC T6 Gb 2. Märkspänning: AC 220V 50Hz 3. Märkström: 10 A
Explosionssäker luftkonditionering	BKFR	1. Explosionssäker märkning: Ex db eb ib mb IIC T4 Gb 2. Märkspänning: AC 220/380V 50Hz 3. Nominell kylkapacitet: Enligt behov 4. Nominell värmekapacitet: Enligt behov
Gasprovtagningspump	buhler	1. Explosionssäker märkning: Ex II2 G E Ex c IIC T1-T4 2. Märkspänning: AC 230V 3. Nominell flödeshastighet: 400 l/h

Tillämplig omfattning

1. Lämplig för miljöer med explosiva gaser i zon 2;

2. Temperaturklasser T1-T4;

3. Lämplig för miljöer med brandfarliga och explosiva gaser inom oljeutvinning, raffinering, kemisk bearbetning, militära tillämpningar, oljeplattformar till havs, oljetankers och liknande miljöer.
