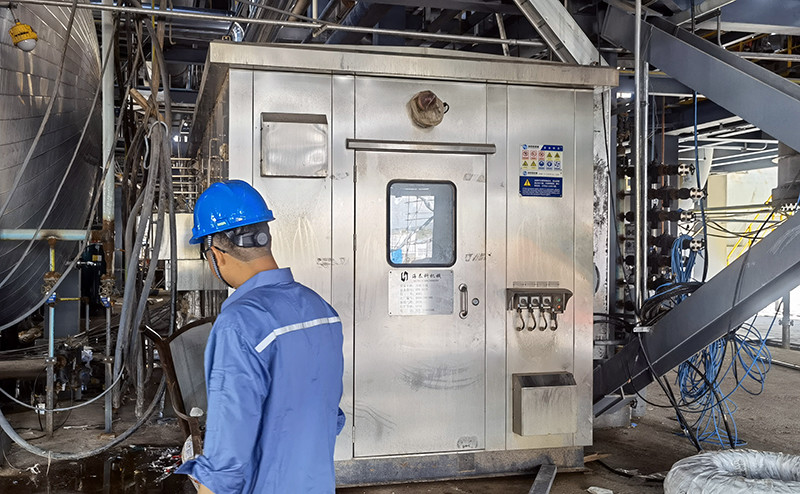

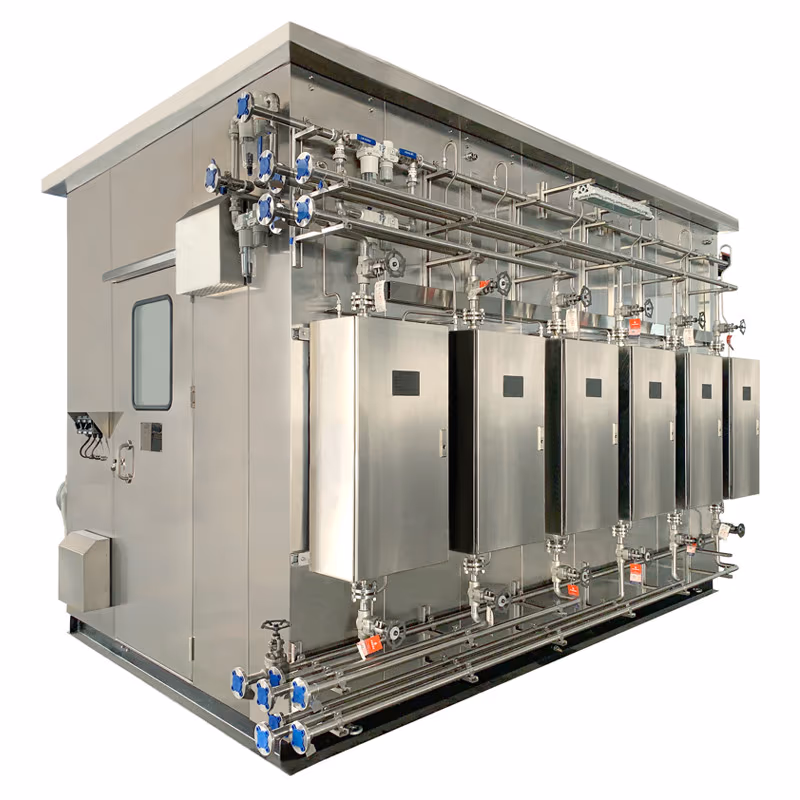

방폭형 분석기 쉘터 BPW

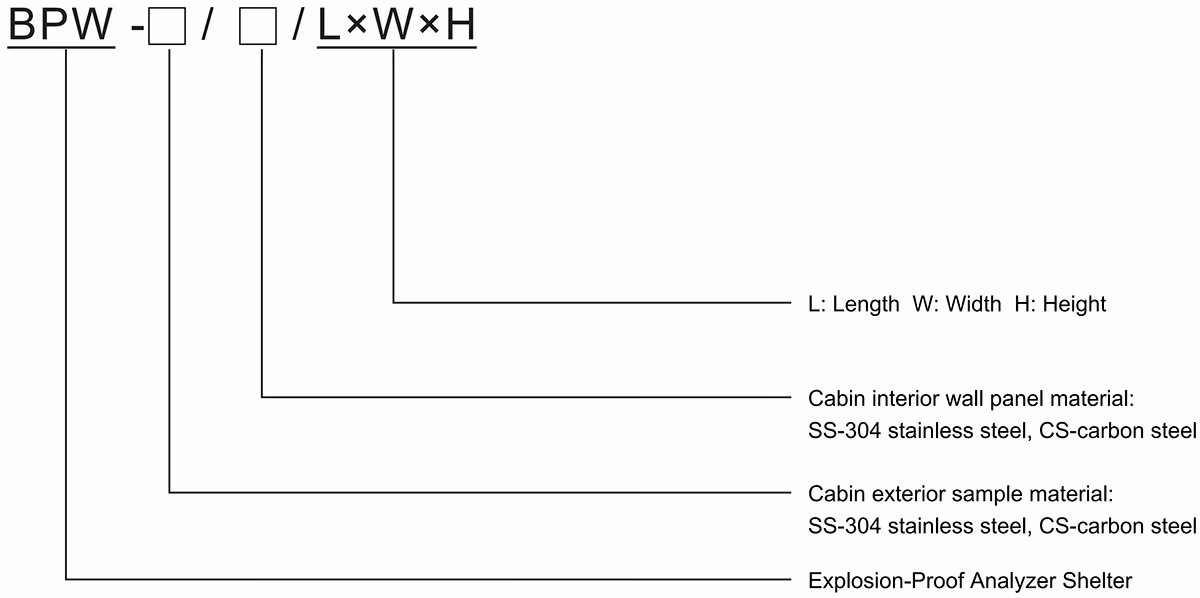

모델 의미

구현 표준

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.4、GB/T3836.5、GB/T3836.17、IEC 60079-0、IEC 60079-1、IEC 60079-2、IEC 60079-7、IEC 60079-11、IEC 60079-13、EN 60079-11、EN 60079-13。

기술 매개변수

1. 방폭 표시: Ex db eb ib mb pz IIC T4 Gc

2. 전원 공급 장치: 220VAC ±10%, 50Hz 또는 AC380V ±10%, 50Hz 또는 사용자 요구사항에 따라;

3. 보호 등급: IP65 청각 및 시각 경보: 인클로저 내부의 유해 가스 농도가 임계값(25% LEL)을 초과하면 청각 및 시각 경보가 활성화됩니다: 인클로저 내부의 유독성 가스 농도가 임계값(12.5ppm)을 초과하면 활성화됨 정상 실내 압력 범위: 30-100 Pa 인클로저 재질: 탄소강, 스테인리스강 치수: 사용자 요구 사항에 따라 맞춤 제작

구현 표준	보호 수준
방폭 마킹	IP66
전원 공급 장치	Ex de ib [ib] P II BT4 Gb, Ex de ib [ib] P II CT4 Gb, DIP A20 TA T4
보호 등급	220V AC ± 10%, 50Hz 또는 AC 380V ± 10%, 50Hz 또는 사용자 요구 사항에 따름
기내 유해 가스 농도가 한계치(25% LEL)를 초과하면 소리 및 조명 경보가 울립니다.
기내 독성 가스 농도가 한계치(12.5ppm)를 초과하면 소리 및 조명 경보가 울립니다.
정상 실내 압력 값	30-100pa
외관 자료	탄소강, 스테인리스강
외부 치수	사용자 요구 사항에 따라 맞춤 설정

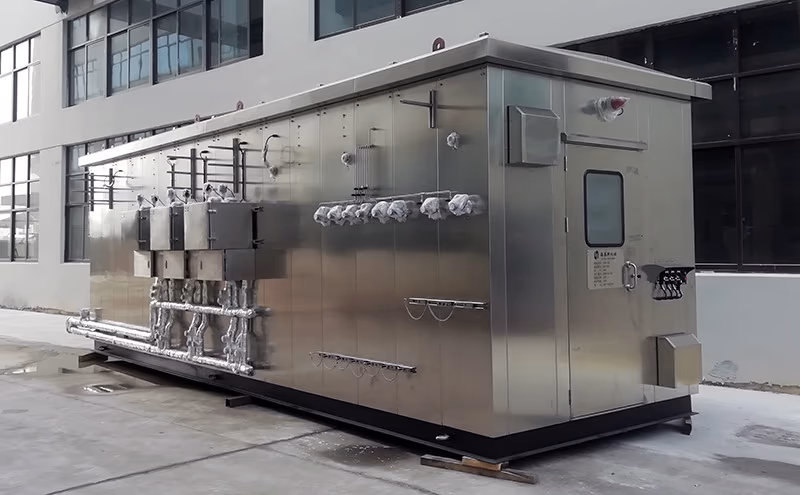

제품 특징

1. 양압 방폭형 분석실은 산업용 온라인 기기의 조립, 설치 및 적용을 통합하여 유전, 정유소 및 화학 공장에서 광범위하게 사용되고 있습니다.

2. 이 시리즈는 중앙 집중식 현장 제어, 명령 조정, 프로세스 분석 및 기기 모니터링을 위한 방폭 솔루션을 제공하여 다른 방폭 구조와 비교할 수 없는 이점을 제공합니다.

3. 시스템은 메인 챔버 구조, 양압 제어 시스템, 양압 환기 시스템, 압력 모니터링 시스템, 가연성 가스 감지 시스템, 독성 가스 감지 시스템, 고온 경보 시스템, 화재 경보 시스템, 시청각 경보 연동 시스템, 조명 시스템, 온도/습도 조절 시스템, 범용 전원 공급 시스템 및 사용자 전기 시스템으로 구성됩니다;

4. 실내에 방폭형 에어컨을 설치하여 온도를 조절하고 일정한 온도와 습도 조절을 제공합니다;

5. 배전 시스템에는 방폭형 컨트롤 박스가 있는 파이프라인 구성이 사용됩니다;

6. 조명 시스템은 방폭 천장 조명과 방폭 비상 조명을 사용하며, 관형 형광등으로 표준 조명을 제공합니다;

7. 챔버에는 환기, 공기 교환 및 여과 장치가 통합되어 있습니다. 챔버의 흡입 덕트는 위험하지 않은 곳에 위치해야 합니다;

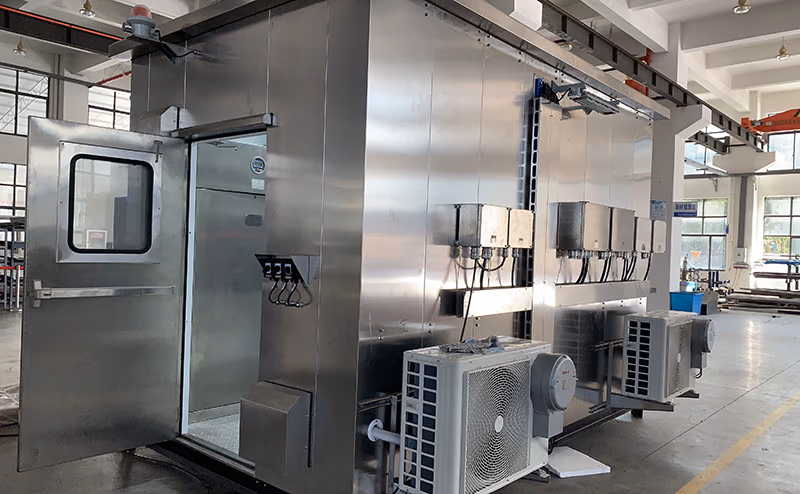

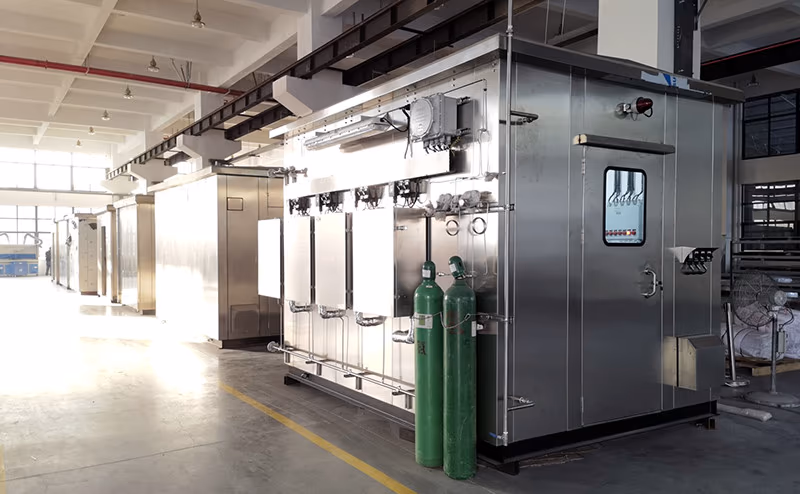

8. 유리로 된 시야창과 탈출구가 있는 이중 밀폐형 도어가 있어 방진 및 방수 기능을 제공합니다;

9. 정전기 방지, 스파크 방지, 환경 무공해, 부식 방지 및 간섭 방지 기능을 갖춘 완전 밀폐형 시스템입니다;

10. 안정적이고 신뢰성 있는 시스템 작동을 위해 PLC 통합 제어 기술을 활용하며, 전체 접지 및 접지 저항은 4Ω 미만입니다.

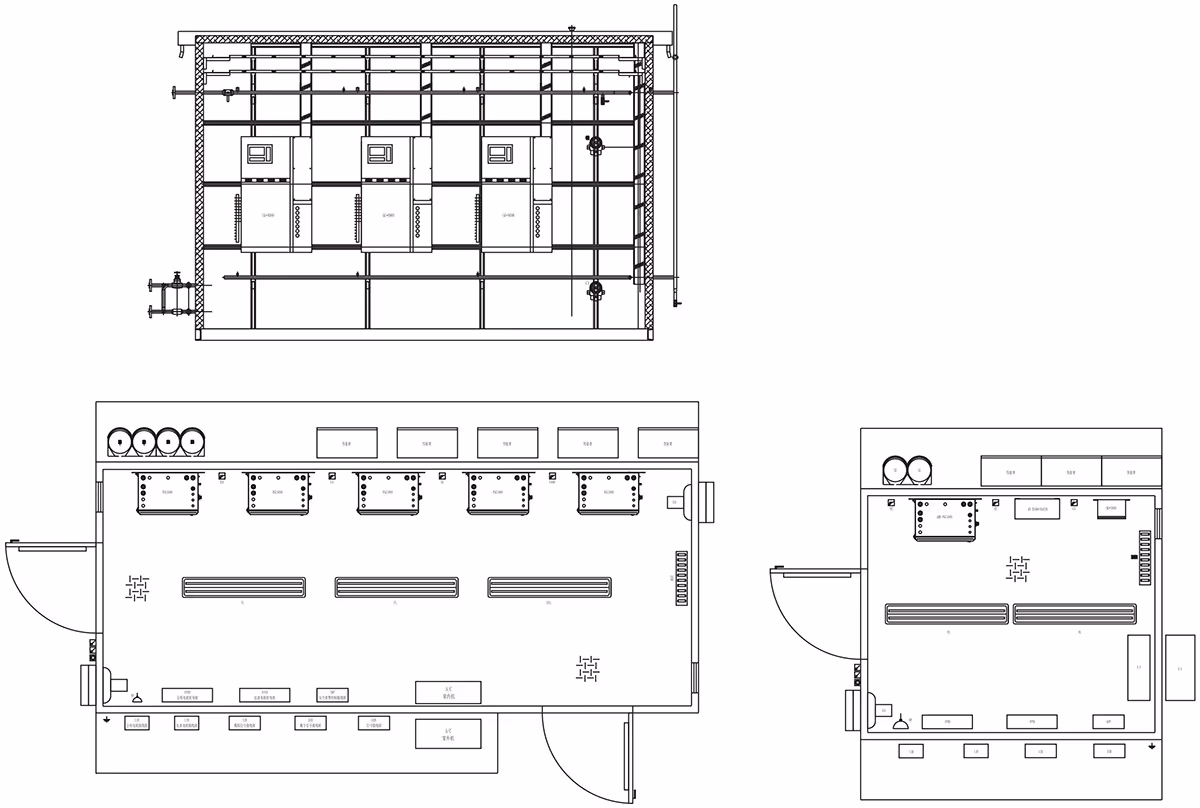

표준 솔루션 다이어그램

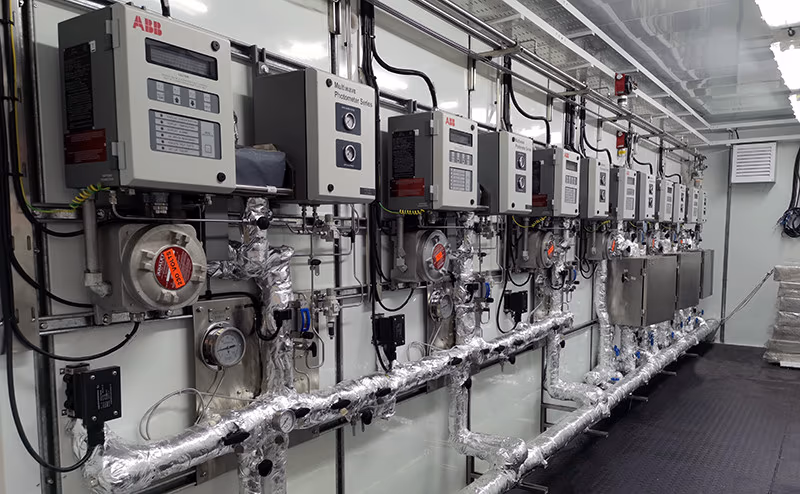

시스템 구성 요소

다이어그램	이름	사양 모델	주요 매개변수	비고

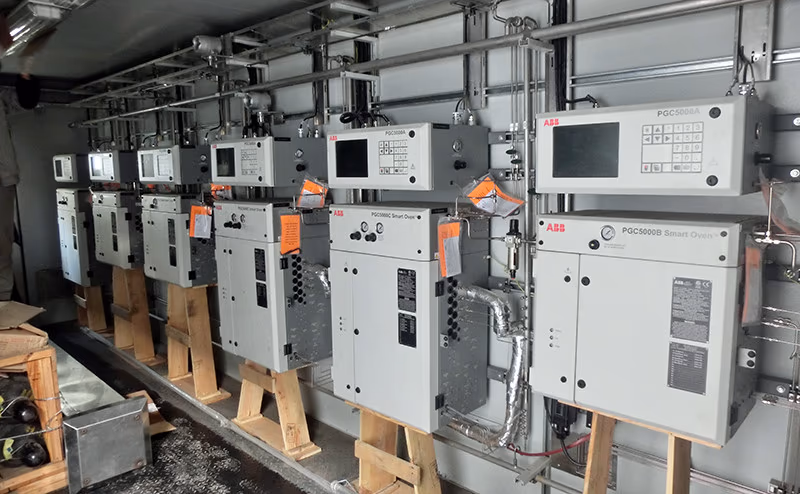

	공정 제어 크로마토그래프	ABB PGC5000	1. 방폭 등급: Class 1, Div 1, Gr. B.C. DT4 2. PGC5000 스마트 오븐™의 다양한 모델 (컬럼 오븐) 모든 기체 또는 액체 상 분석 프로젝트 수행이 가능한 3. 트루 컬러 26.42 cm(10.4인치) SVGA LCD 디스플레이 4. 실시간 크로마토그램을 확인하기 위한 그래픽 인간-기계 인터페이스(HMI)	설계 요구사항에 따라 구성하십시오.

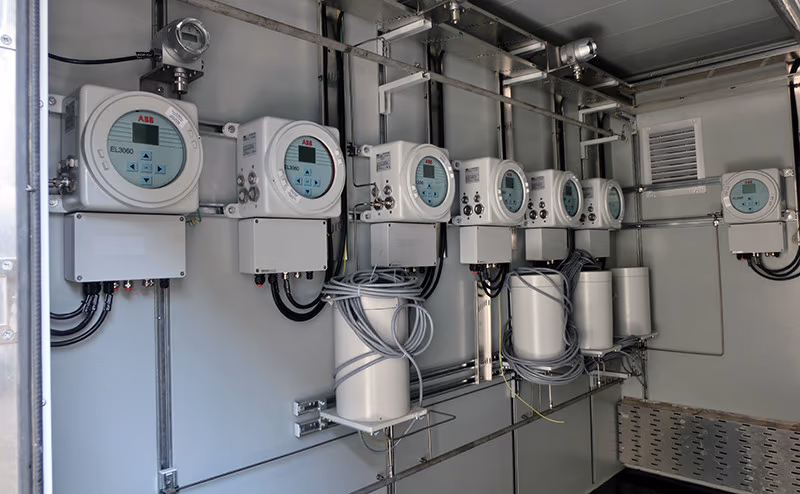

	연속 분석기	ABB EL3060	1. 방폭 표시: II 2G; Ex de IIC T4 2. 터치스크린 디스플레이로 안전한 작동을 보장합니다. 3. 위험 지역에 특별히 설계된 방폭 계기 4. 간편한 통합을 위한 컴팩트한 구조 5. 분석기는 제어 장치와 분석 모듈로 구성됩니다 6. 분석 모듈에는 적외선 광도계 Uras26, 상자성 산소 분석기 Magnos206, 열전도도 분석기 Caldos27, Caldos25가 포함됩니다	설계 요구사항에 따라 구성하십시오.
	연속 분석기	ABB AO2000	1. 방폭 등급: Class 1, Division 2, Groups A, B, C, DT4 2. 하나의 중앙 장치와 최대 네 개의 분석기 모듈 3. 분석기 모듈에는 광도계, 현장 레이저 분석기 등이 포함됩니다., 산소 분석기, 열전도도 분석기, 적외선 분석기, 자외선 분석기 및 FID 분석기	설계 요구사항에 따라 구성하십시오.
	전처리 시스템	필수 구성	1. 시료 전처리 시스템은 시료 채취 프로브, 전처리 단계, 전처리 장치 및 시료 이송 라인으로 구성된다. 2. 압력 감소, 여과, 냉각, 온도 및 유량 제어, 유량 전환 등의 기능을 수행합니다. 3. 계측 및 배관 부품은 Swagelok, Parker, Fitok, SMC 등 국제적으로 유명한 브랜드에서 공급받습니다.
	가스 감지기	설계 요구사항에 따라 구성하십시오	1. 방폭 표시: Ex db IIC T6 Gb 2. 유독성, 유해성, 가연성 및 폭발성 가스 농도를 감지합니다. 3. 작동 전압: DC 12–30V 신호 출력: 4–20 mA + 경보 접점	설계 요구사항에 따라 구성하십시오.
	PLC	지멘스 시매틱	1. 분석실 안전 감지 시스템 제어 2. 다중 채널 전처리 유로 전환 제어
	방폭형 배기 팬	설계 요구사항에 따라 구성하십시오	1. 방폭 표시: Ex db IIC T4 Gb 2. 정격 전압: AC 220V 50Hz 3. 공기 유량: 24m³/min
	청각 및 시각 경보	BBJ-220	1. 방폭 표시: Ex db IIC T4 Gb 2. 정격 전압: AC 220V 3. 통합된 음향 및 조명 디자인
	방폭형 배전함	설계 요구사항에 따라 구성하십시오	1. 방폭 표시: Ex db IIC T6 Gb 2. 정격 전압: AC 220V/380V 50Hz 3. 정격 전류: 63A
	방폭형 정션 박스	설계 요구사항에 따라 구성하십시오	1. 방폭 표시: Ex db IIC T6 Gb 2. 정격 전압: AC 220V/380V 50Hz 3. 정격 전류: 63A
	방폭형 컨트롤 박스	설계 요구사항에 따라 구성하십시오	1. 방폭 표시: Ex db eb IIC T6 Gb 2. 정격 전압: AC 220V/380V 50Hz 3. 정격 전류: 16A

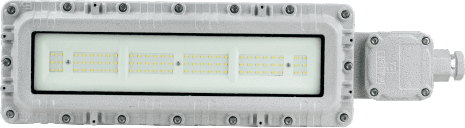

	방폭형 형광등	BPY96	1. 방폭 표시: Ex db IIC T6 Gb 2. 정격 전압: AC 220V/380V 50Hz 3. 정격 전력: 30W
	방폭 플러그인 장치	AC-16/220	1. 방폭 표시: Ex db eb IIC T6 Gb 2. 정격 전압: AC 220V 50Hz 3. 정격 전류: 16A
	방폭 스위치	BZM8030-10/220	1. 방폭 표시: Ex db eb IIC T6 Gb 2. 정격 전압: AC 220V 50Hz 3. 정격 전류: 10A
	방폭형 에어컨	BKFR	1. 방폭 표시: Ex db eb ib mb IIC T4 Gb 2. 정격 전압: AC 220/380V 50Hz 3. 정격 냉각 용량: 필요에 따라 4. 정격 가열 용량: 필요에 따라
	가스 채취 펌프	부흘러	1. 방폭 표시: Ex II2 G E Ex c IIC T1-T4 2. 정격 전압: AC 230V 3. 정격 유량: 400L/H

적용 범위

1. Zone 2 폭발성 가스 환경에 적합합니다;

2. 온도 등급 T1-T4;

3. 석유 추출, 정제, 화학 처리, 군사용 애플리케이션, 해양 석유 플랫폼, 유조선 및 이와 유사한 환경의 인화성 및 폭발성 가스 환경에 적합합니다.
