Patlamaya Dayanıklı Çatı Fanı BDW

Teknik Parametre

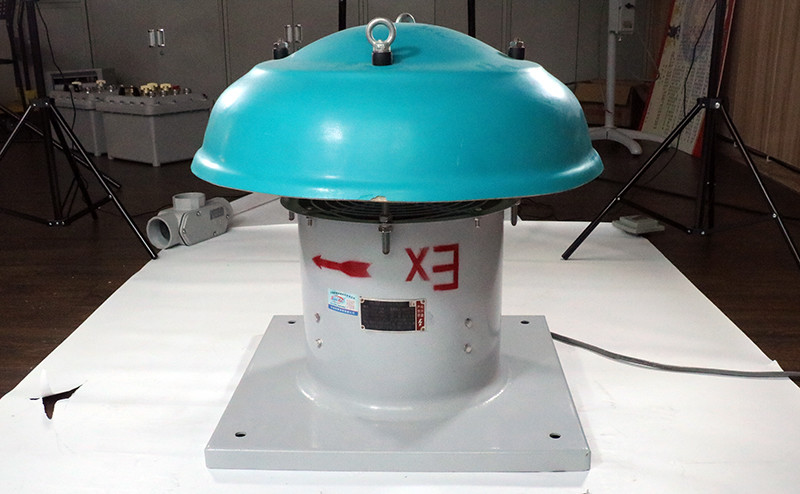

patlamaya dayanıklı çatı fanı bdw-11

Patlamaya dayanıklı işaret	Koruma derecesi	Nominal frekans (S)	Kablo dış çapı	Giriş dişi
Ex db IIC T4 Gb Ex tb IIIC T135℃ Db	IP54	50	Φ10~Φ14	G3/4 veya baskı plakası

Model ve teknik özellikler	Çark çapı (mm)	Nominal gerilim (V)	Nominal hız (r/min)	Çark açısı	Hava hacmi (m³/h)	Toplam basınç (Pa)	Kurulu güç (kw)
BDW-1-2#	200	380/220	2800	43°	1230	112	0.09
BDW-1-2#	200		1450	43°	618	64	0.06
BDW-1-2.8#	280		2800	35°	2921	190	0.25
BDW-1-2.8#	280		1450		1510	105	0.18
BDW-1-3.15#	315		2800		3074	218	0.37
BDW-1-3.15#	315		1450		1998	141	0.25
BDW-1-3.55#	355		2800		3367	246	0.37
BDW-1-3.55#	355		1450		2188	160	0.25
BDW-1-4.#	400				3560	260	0.37
BDW-1-4.5 #	450			38°	3450	142	0.37
BDW-1-4.5 #	450			42°	4644	150	0.55
BDW-1-5 #	5500	380		38°	7655	116	0.55
BDW-1-5 #	5500			43°	8316	123	0.75
BDW-1-5.6 #	560			43°	9581	173	0.75
BDW-1-5.6 #	560			48°	11682	186	1.1
BDW-1-6.3 #	630			41°	10739	154	1.1
BDW-1-6.3 #	630			45.2°	14454	169	1.5
BDW-1-7.1 #	710			40°	13400	178	1.1
			960	43.5°	16160	189	1.5
				46°	14498	123	1.1
BDW-1-8 #	800			44°	31325	180	2.2
BDW-1-8 #	800			44°	37073	248	4.0
BDW-1-9 #	900			46°	35227	200	3.0
BDW-1-9 #	900				39800	230	4.0
BDW-1-10 #	1000				48300	247	5.5
BDW-1-10 #	1000				54300	268	7.5
BDW-1-11.2 #	1120			42°	56460	353	7.5
BDW-1-11.2 #	1120			46°	67892	415	11

Ürün Özellikleri

1. Bu fan serisinin tasarımı, pervane makinelerinin üç boyutlu akış teorisini benimser ve deneysel veriler, fanların düşük gürültü, yüksek verimlilik ile mükemmel aerodinamik performansını sağlamak için dikkatlice tasarlanmıştır.
Düşük titreşim ve düşük enerji tüketimi gibi özellikler;

2. Bu ürün patlamaya dayanıklı motorlar, pervaneler, hava kanalları, davlumbazlar ve diğer bileşenlerden oluşur;

3. İletim şekli: doğrudan motor bağlantısı;

4. Bakım yöntemi: Bakım için davlumbazı sökün.

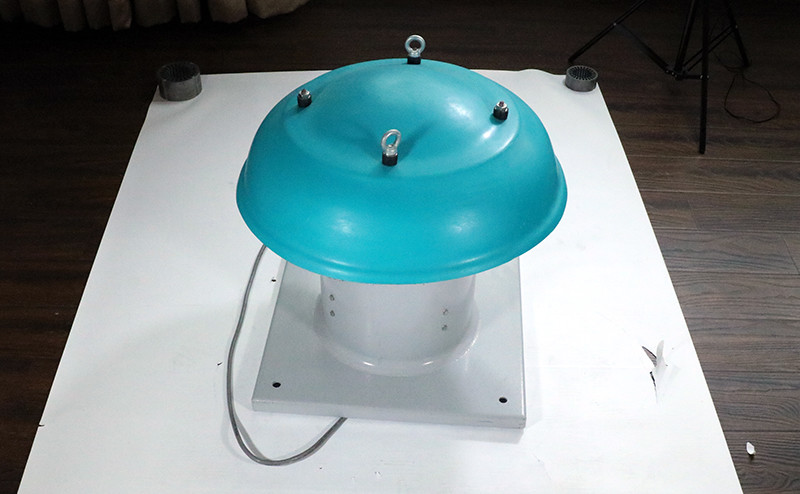

patlamaya dayanıklı çatı fanı bdw-12

patlamaya dayanikli çati fani bdw kurulum boyutlari

Seri Numarası	Özellikler ve model	φA	φD	G	H	□L×L	□L1×L1
1	BWEXD-2.8#	580	290	30	280	380×380	500×500
2	BWEXD-3.15#	580	325		280	415×415	535×535
3	BWEXD-3.55#	580	365		320	455×455	575×575
4	BWEXD-4#	650	410		370	500×500	620×620
5	BWEXD-4.5#	650	460		370	550×550	670×670
6	BWEXD-5#	900	510	50	370	600×600	720×720
7	BWEXD-5.6#	900	570		450	660×660	780×780
8	BWEXD-6.3#	1000	640		450	730×730	850×850
9	BWEXD-7.1#	1000	720		450	810×810	930×930
10	BWEXD-8#	1250	810		630	900×900	1020×1020
11	BWEXD-9#	1340	910		630	1000×1000	1120×1120
12	BWEXD-10#	1650	1010		630	1100×1100	1220×1220
13	BWEXD-11.2#	1800	1130		630	1220×1220	1340×1340

Uygulanabilir Kapsam

1. Patlayıcı gaz ortamının Bölge 1 ve Bölge 2'sindeki yerlere uygulanabilir;

2. Yanıcı toz ortamının Bölge 21 ve 22'sindeki yerler için geçerlidir;

3. IIA, IIB ve IIC patlayıcı gaz ortamları için uygundur;

4. T1-T4 sıcaklık grubu için geçerlidir;

5. Petrol arıtma, kimya, tekstil, benzin istasyonu ve diğer tehlikeli ortamlarda, açık deniz petrol platformlarında, petrol tankerlerinde ve diğer yerlerde yaygın olarak kullanılmaktadır;

6. İç ve dış mekan.
