Shenhai Patlamaya Dayanıklı
『Ürün PDF'sini indirmek için buraya tıklayın: Patlamaya Dayanıklı Bağlantı Kutusu JX』
Model Anlamı
Uygulama Standardı
GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC60079-31
Teknik Parametre
| Model Özellikleri | Nominal Gerilim (V) | Nominal Akım (A) | Patlamaya Dayanıklı İşaretleme | Kablo Giriş Dişi | Kablo Dış Çapı | Koruma Derecesi | Korozyon Direnç Derecesi |
|---|---|---|---|---|---|---|---|
| BJX | AC 690V,660V,440V,400V,380V, 230V,220V,110V,48V,36V,24V,12V DC 220V,110V,48V,36V,24V,12V | In≤630 | Ex db IIB T6 Gb, Ex tb IIIC T80°C Db | G1/2"~G4" | Φ7~Φ80mm | IP66 | WF1 WF2* |
| CJX | In≤630 | Ex db IIC T6 Gb, Ex tb IIIC T80°C Db |
|||||
| EJX | In≤63 | Ex db IIB T6 Gb, Ex tb IIIC T80°C Db |
|||||
| 63＜In≤100 | Ex db IIB T5 Gb, Ex tb IIIC T95°C Db |
||||||
| 100＜In≤630 | Ex db IIB T4 Gb, Ex tb IIIC T130°C Db |
Ürün Özellikleri

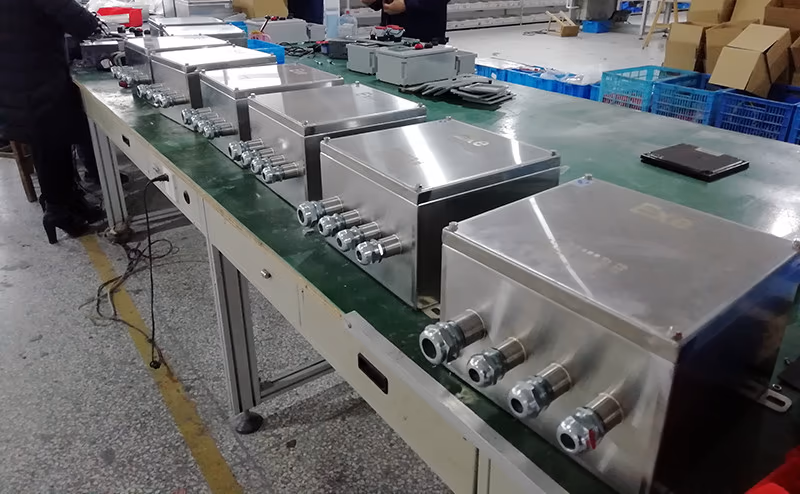

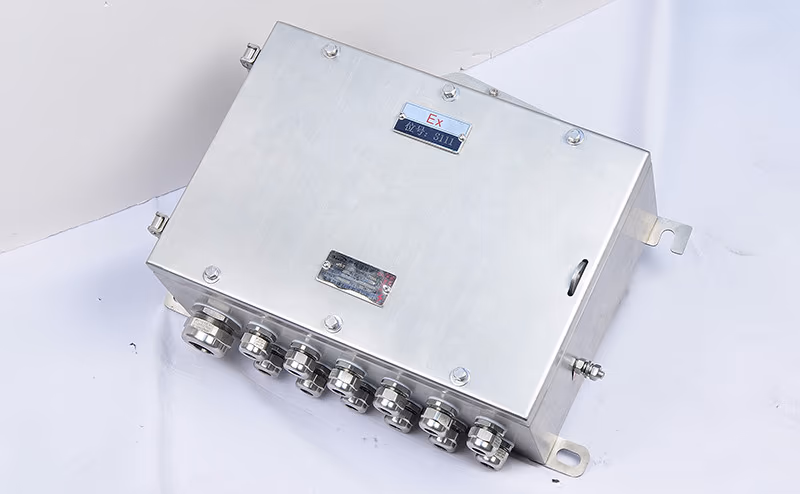

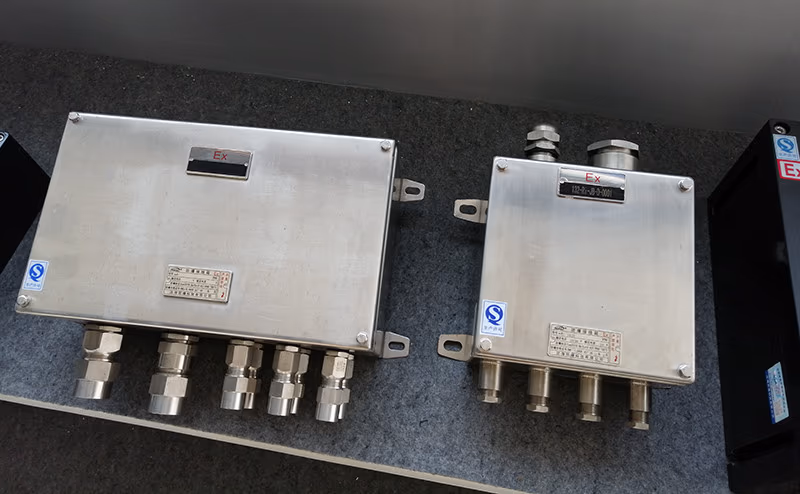

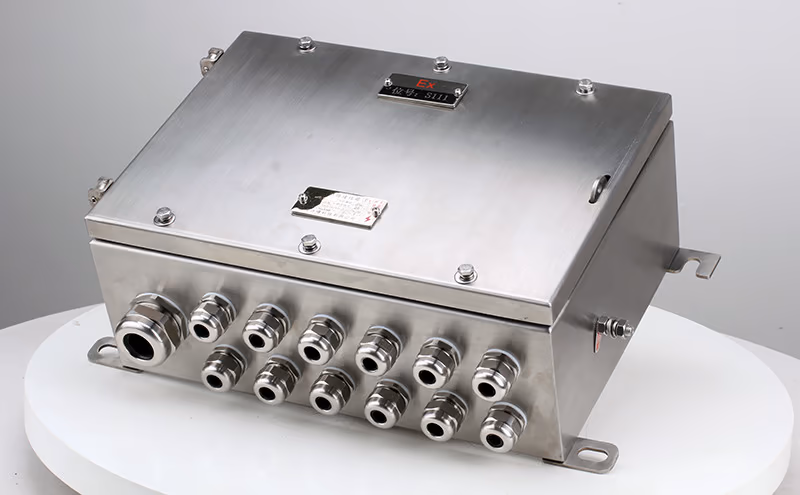

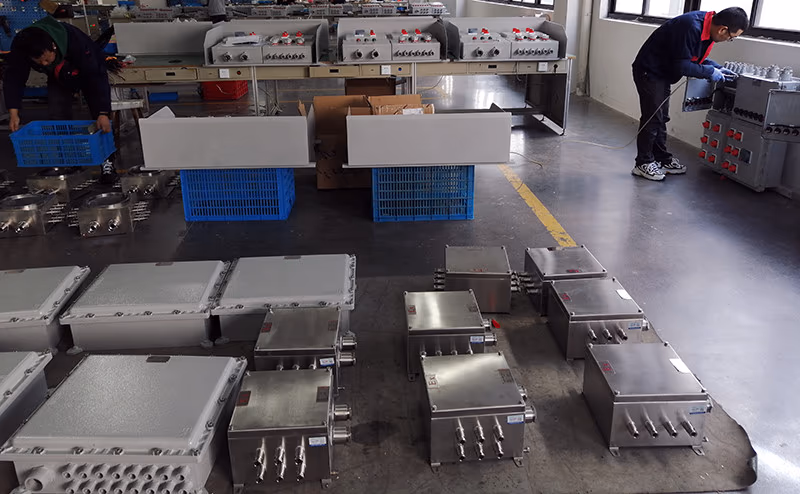

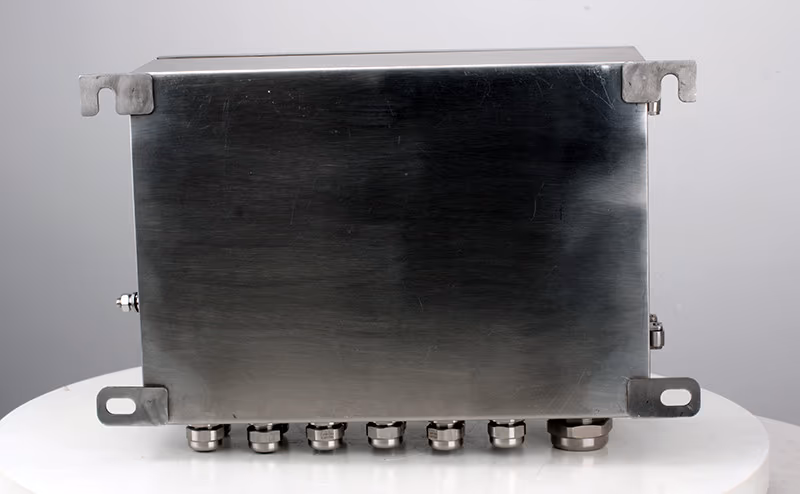

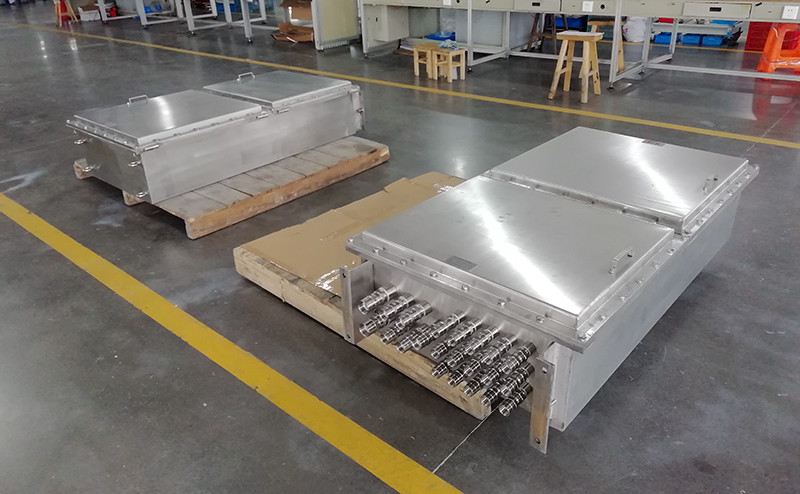

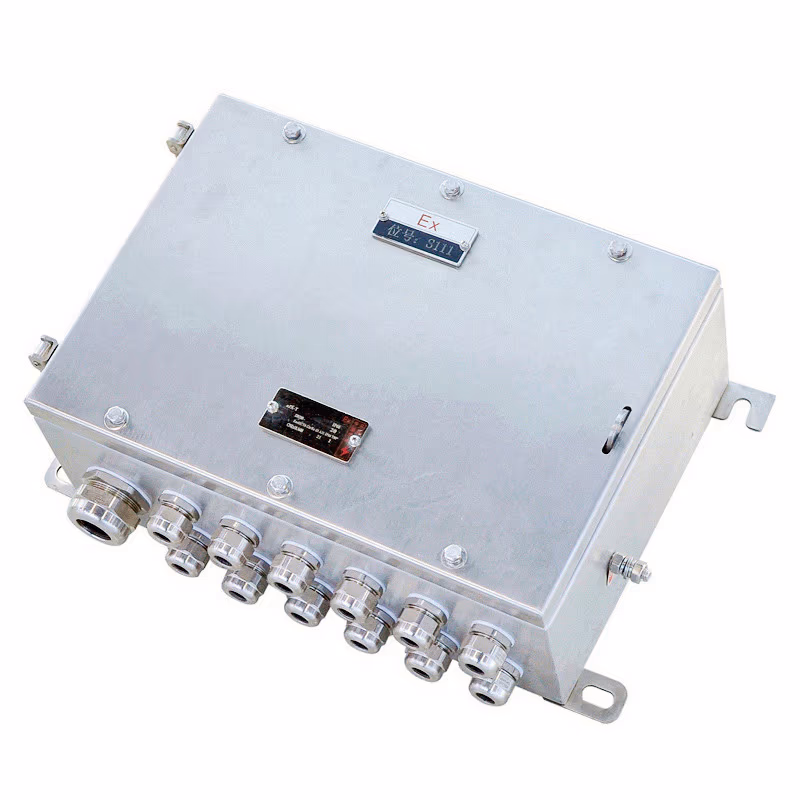

1. Muhafaza, döküm alüminyum alaşımdan veya kaynaklı çelik plakadan (paslanmaz çelik) yapılmıştır, yüksek hızlı kumlama işleminden geçirilmiştir ve korozyon direnci ve yaşlanma direnci için yüksek basınçlı elektrostatik toz boya kaplamasına sahiptir;
2. Açıktaki bağlantı elemanları üstün korozyon direnci için paslanmaz çeliktir;

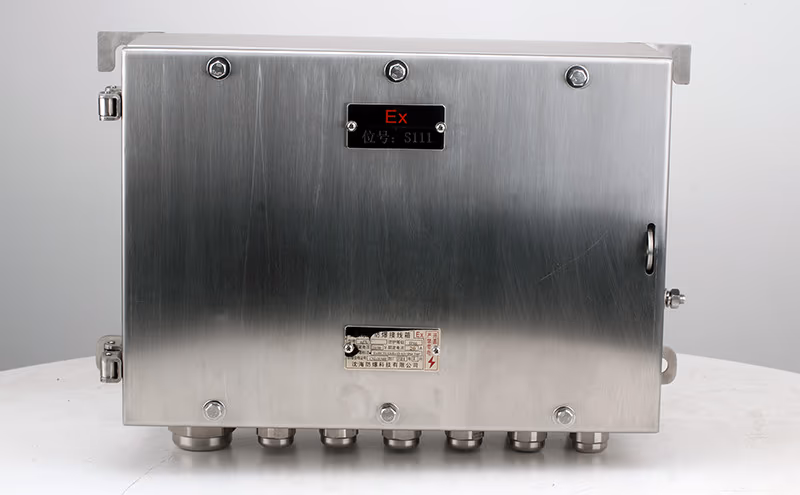

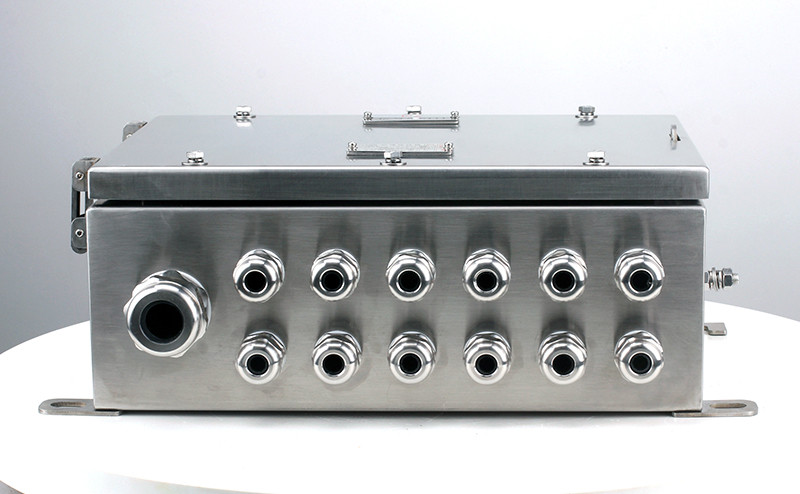

3. Kablo giriş/çıkış portları için birden fazla konfigürasyon ve özellik mevcuttur;
4. Dişli kablo giriş/çıkış portları, metrik dişler, NPT dişleri ve diğer formlar dahil olmak üzere spesifikasyonlara göre özel olarak üretilebilir.
Seçim Tablosu BJX
| Muhafaza Özellikleri | Terminal Özellikleri Miktar UK3N | Kablo Giriş Yönü | Maksimum Kablo Giriş/Çıkış Sayısı | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M20× 1.5 NPT1/2 | M25× 1.5 NPT3/4 | M30× 1.5 NPT1 | M40× 1.5 NPT1 1/4 | M50× 1.5 NPT1 1/2 | M63× 1.5 NPT2 | M75× 1.5 NPT2 1/2 | M90× 1.5 NPT3 |
|||
 | 12 | D/X | 3 | 3 | 2 | — | — | — | — | — |
| L/R | 2 | 2 | 2 | — | — | — | — | — | ||
 | 24 | D/X | 10 | 4 | 3 | 3 | 2 | — | — | — |
| L/R | 3 | 3 | 2 | 2 | 2 | — | — | — | ||
 | 40 | D/X | 10 | 6 | 5 | 4 | 3 | — | — | — |
| L/R | 5 | 3 | 2 | 2 | 2 | — | — | — | ||
 | 55 | D/X | 16 | 14 | 9 | 5 | 4 | 4 | 3 | — |
| L/R | 10 | 10 | 6 | 4 | 3 | 2 | 2 | — | ||
 | 110 | D/X | 16 | 14 | 9 | 5 | 4 | 4 | 3 | — |
| L/R | 16 | 14 | 9 | 5 | 4 | 4 | 3 | — | ||
 | 150 | D/X | 48 | 28 | 24 | 14 | 11 | 8 | 6 | 3 |
| L/R | 20 | 18 | 15 | 9 | 8 | 6 | 4 | 2 | ||
Seçim Tablosu CJX
| Muhafaza Özellikleri | Terminal Özellikleri Miktar UK3N | Kablo Giriş Yönü | Maksimum Kablo Giriş/Çıkış Sayısı | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M20× 1.5 NPT1/2 | M25× 1.5 NPT3/4 | M30× 1.5 NPT1 | M40× 1.5 NPT1 1/4 | M50× 1.5 NPT1 1/2 | M63× 1.5 NPT2 | M75× 1.5 NPT2 1/2 | M90× 1.5 NPT3 |
|||
 | 24 | D/X | 9 | 8 | 5 | 3 | 3 | 2 | — | — |
| L/R | 9 | 8 | 5 | 3 | 3 | 2 | — | — | ||
 | 90 | D/X | 30 | 21 | 21 | 15 | 10 | 8 | 3 | 3 |
| L/R | 22 | 15 | 15 | 10 | 8 | 6 | 2 | 2 | ||
 | 140 | D/X | 65 | 48 | 44 | 4 | 3 | — | 10 | 4 |
| L/R | 45 | 32 | 28 | 18 | 15 | 8 | 6 | 3 | ||
Seçim Tablosu EJX
| Muhafaza Özellikleri | Terminal Özellikleri Miktar UK3N | Kablo Giriş Yönü | Maksimum Kablo Giriş/Çıkış Sayısı | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| M20× 1.5 NPT1/2 | M25× 1.5 NPT3/4 | M30× 1.5 NPT1 | M40× 1.5 NPT1 1/4 | M50× 1.5 NPT1 1/2 | M63× 1.5 NPT2 | M75× 1.5 NPT2 1/2 | M90× 1.5 NPT3 |
|||
 | 20 | D/X | 6 | 4 | 3 | 2 | 1 | — | — | — |
| L/R | 4 | 2 | 2 | 1 | 1 | — | — | — | ||
 | 21 | D/X | 6 | 4 | 3 | 2 | 2 | 1 | — | — |
| L/R | 6 | 4 | 3 | 2 | 2 | 1 | — | — | ||
 | 48 | D/X | 12 | 10 | 7 | 4 | 3 | 3 | 2 | 2 |
| L/R | 8 | 6 | 4 | 2 | 2 | 1 | 1 | 1 | ||
 | 96 | D/X | 12 | 10 | 7 | 4 | 3 | 3 | 2 | 2 |
| L/R | 12 | 10 | 7 | 4 | 3 | 3 | 2 | 2 | ||
 | 140 | D/X | 20 | 17 | 14 | 7 | 6 | 4 | 3 | 3 |
| L/R | 12 | 11 | 8 | 5 | 4 | 3 | 2 | 2 | ||
 | 180 | D/X | 44 | 35 | 24 | 17 | 12 | 9 | 7 | 3 |
| L/R | 36 | 27 | 21 | 12 | 10 | 8 | 5 | 3 | ||
Uygulanabilir Kapsam
1. Patlayıcı gaz ortamlarındaki Bölge 1 ve Bölge 2 konumları için uygundur;
2. Sınıf IIA, IIB ve IIC patlayıcı gaz ortamları için uygundur;
3. Patlayıcı toz ortamlarındaki Bölge 21 ve Bölge 22 konumları için uygundur;
4. Sınıf IIIA, IIIB ve IIC patlayıcı toz ortamları için uygundur;
5. T1 ila T6 sıcaklık sınıfları için uygundur;
6. Petrol çıkarma, arıtma, kimyasal işleme, askeri uygulamalar, açık deniz petrol platformları, petrol tankerleri ve tel ve kabloları bağlamak için metal imalatı gibi tehlikeli ortamlarda kullanım için uygundur.
