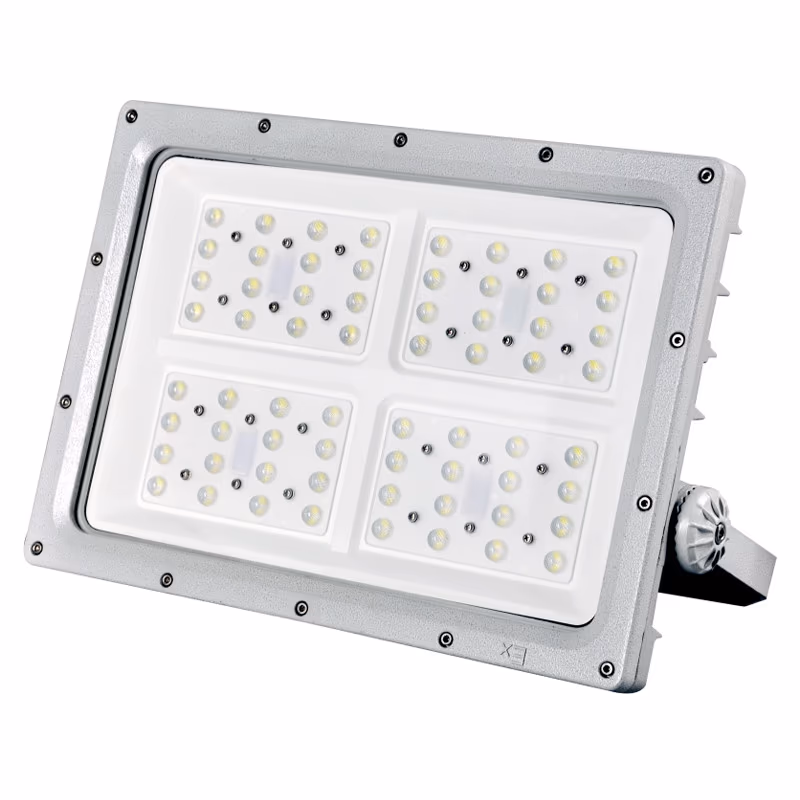

防爆灯 BED57-IVT

类型：用于危险场所的隔爆灯

颜色：灰色

防爆标志：Ex db IIC T6 Gb, Ex tb IIIC T80°C Db

IP 等级：IP66

型号：BED57-I

灯泡功率（W）：180 / 190 / 200 / 210 / 220 / 230 / 240

发光颜色：暖白/冷白

保修（年）：5 年

原产地：中国浙江

输入电压（V）：220V 380V

产品重量（kg）：14

色温（CCT）：3000K~5700K

工作温度（°C）：-40~60

显色指数（Ra）：80

灯泡发光效率（lm/w）：120

在线询价 WhatsAPP

产品详情
高杆灯

『点击此处下载产品 PDF：防爆灯 BED57』

型号含义

防爆灯bed57型号含义

执行标准

GB/T3836.1、GB/T3836.2、GB/T3836.3、GB/T3836.9、GB/T3836.31、IEC60079-0、IEC60079-1、IEC60079-7、IEC 60079-18、IEC 60079-31

特色展示

	高端品牌芯片，布局合理，单向发光，光照均匀柔和，发光效率≥120lm/W，高显色指数Ra＞70，使用寿命延长，环保节能，色温3000K~5700K。		调节机构，可将照射角度从0度调节至270度。
	该散热结构采用翅片设计以增大散热表面积。内置空气对流通道可利用气流，有效将光源腔室的热量导出，确保灯具长期可靠运行。		创新一体化设计融合光学元件与防眩光元素，采用多点光源分布技术实现均匀无眩光照明；支持多角度调节，适用于不同高度的安装场景。

技术参数

防爆灯 bed57t

型号和规格	防爆标志	光源	灯具类型	功率（W）	光通量（lm）	色温 (K)
BED57	Ex db eb mb IIC T6 Gb, Ex tb IIIC T80°C Db	LED	I	30, 40, 50, 60	3600~7200	3000~5700
			II	80, 100, 120	8400~14400
			III	120, 150, 160, 180	14400~19200
			IV	200, 240, 300	21600~28800
			V	400, 480, 600	48000~72000
			VI	600, 800	72000~96000

额定电压/频率	进线口螺纹	电缆外径	防护等级	防腐等级
AC 220V/50Hz	G3/4"	Φ10~Φ14mm	IP66	WF1, WF2*

应急响应时间（s）	充电时间（h）	应急电源（100 瓦以内）	应急电源（200 瓦以内）	应急照明持续时间（分钟）
≤0.3	24	≤20W	20W~50W 可选	≥60min、≥90min 可选

配光曲线

防爆灯 bed57 光分布曲线

产品特点

1.散热器采用特殊压铸铝合金设计，具有高压静电粉末涂层；

2.具有高耐腐蚀性的外露不锈钢紧固件；

3.光源室和电源室结构独立；

4.专业设计的光学系统，光线利用率高、分布优化、照明均匀、无眩光；

5.迷宫式接线盒，配有硅橡胶密封垫，可实现安全粘合和高防护等级；

6.高强度钢化玻璃，具有卓越的抗冲击性、抗热震性和高透光率；

7.恒流电源，宽电压输入，恒流输出，具有分流、浪涌、过流、开路、短路、高温和电磁干扰保护功能；

8.功率因数 cosφ ≥ 0.95；

9.可根据使用要求配备模块化应急装置，在断电时自动切换到应急照明模式；

10.电缆接线。

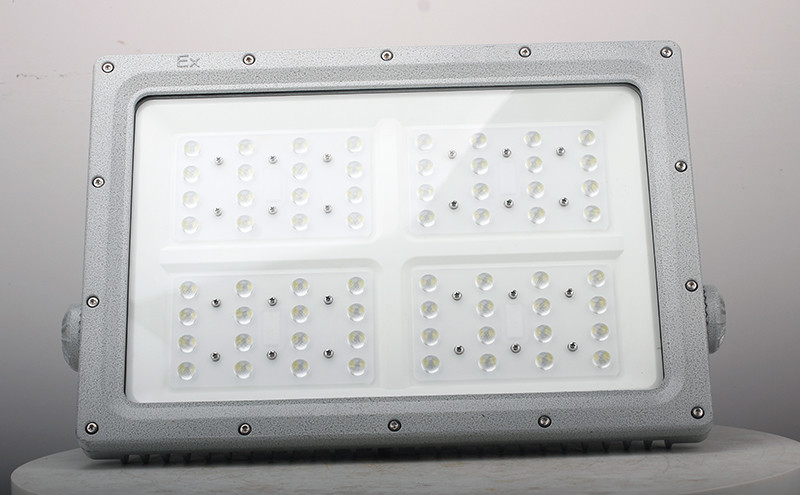

防爆灯 bed57-ivt-11

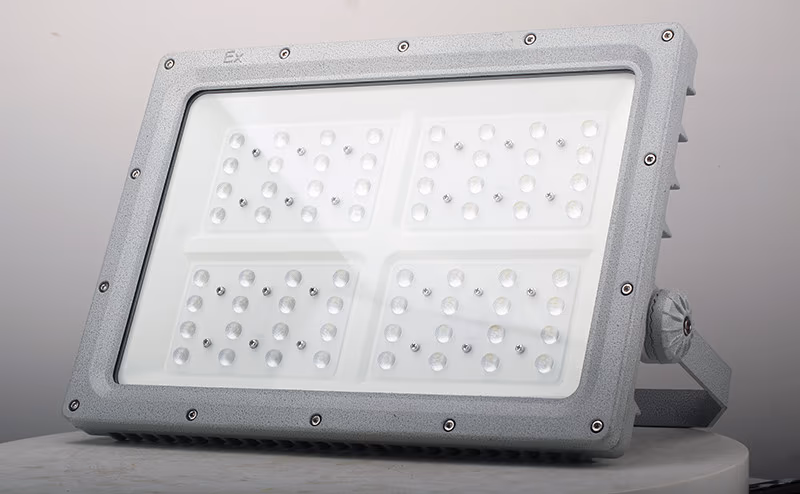

防爆灯 bed57-ivt-12

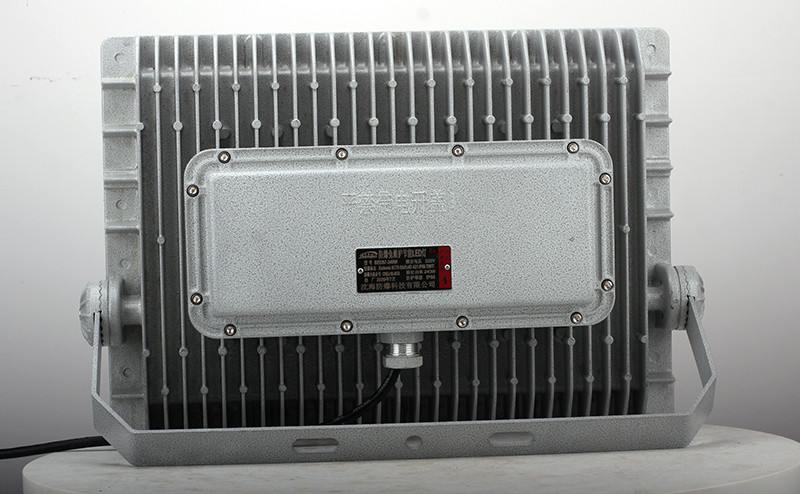

防爆灯 bed57-ivt-13

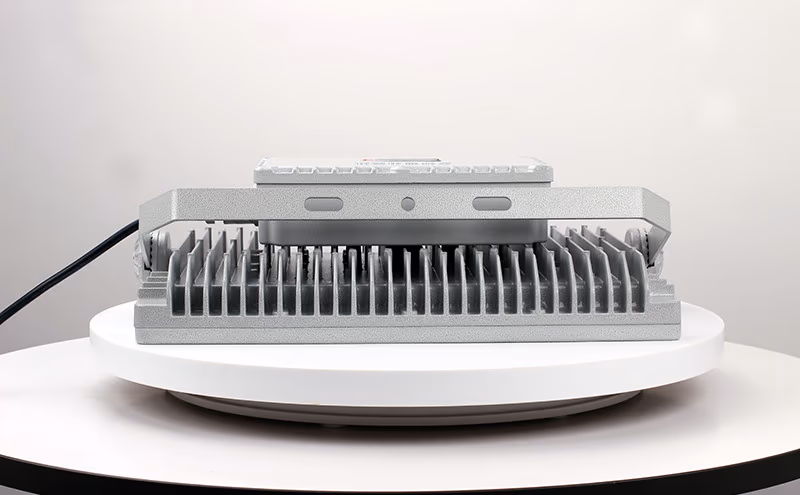

防爆灯 bed57-ivt-14
防爆灯 bed51 车间图-6
防爆灯 bed51 车间图-7
防爆灯 bed51 车间图-8
防爆灯 bed51 车间图-9

安装尺寸

防爆灯 bed57 安装尺寸

功率范围（W）	A (mm)	B (mm)	C (mm)	E (毫米)	F (毫米)
30~60	280	240	105±8	170	123.5
80~120	380	340	115±8	240	134
120~180	457	416	150±8	294	152
200~240	522	480	200±8	340	153
300				340	210
400				680	153
480					153
600					210
600	1002	961			680
800	1002	961			680

适用范围

1.适用于爆炸性气体环境中的 1 区和 2 区场所；

2.适用于 IIA、IIB 和 IIC 级爆炸性气体环境；

3.适用于 21 区和 22 区爆炸性粉尘环境；

4.适用于 IIIA、IIIB 和 IIC 级爆炸性粉尘环境；

5.适用于 T1 至 T6 温度组别；

6.适用于节能改造项目和维护或更换困难的场所；

7.广泛用于石油开采、炼油、化学加工、军工制造、纺织品生产、食品加工、海上石油平台、油轮及类似设施的照明。

型号含义

防爆高杆灯型号含义

执行标准

高层建筑设计标准	建筑物防雷设计规范	高杆照明灯具安装制造标准技术规格等.	国家防爆标准
GB50205-2020 GB50135-2019	GB50057-2020	JT/T312-1996	GB/T3836

防爆电机额定功率	提升机构	电机提升速度	输入电源
0.9~1.4千瓦	手动/自动	1~6米/分钟	3P+N+PE

照明灯具功率

型号规格	防爆标志	光源	灯具类型	功率（W）	光通量（lm）	色温 (K)
BED57	Ex db eb mb IIC T6 Gb, Ex tb IIIC T80°C Db	LED	II	80~120	8400-12000	3000~5700
			III	120~180	14400-19200
			IV	200~300	21600-28800
			V	400~600	48000~72000
			VI	600~800	72000~96000
BED51			I	100~180	12000~21600
			II	100~200	24000~30000
			III	180~320	31200~42000

产品特点

1. 防爆高杆灯结构合理、强度高，便于组装、维护及光源更换。其升降系统和电气元件采用先进技术，性能可靠。

2. 灯杆：采用优质碳钢板经精密弯曲及自动化焊接工艺制造。所有金属部件均经热浸镀锌防腐处理，随后进行钝化处理。此工艺确保内外表面均形成保护涂层，从而延长使用寿命并降低维护成本。

3. 防爆配电控制系统：防爆控制箱固定于灯杆底部，内置集成照明与电机控制系统。该系统采用双回路供电，支持满负荷与局部照明模式，并提供手动、光感及定时等多重控制选项，满足多样化用户需求。电力通过拖缆系统输送，防爆控制箱与照明电缆采用配备锁定装置的专用插拔式连接器实现连接。

4. 防爆自动升降传动系统：该系统由防爆电机、蜗轮蜗杆及卷筒元件构成，可使灯头在任意位置停驻。配备过扭矩保护功能，并具备自动/手动双重操作模式。

5. 挂钩系统：该系统配备自动挂钩/卸钩卸载装置（含限位开关），可防止灯光平台因风力作用发生扭转。主钢缆始终保持卸载状态，确保平台在恶劣天气条件下保持稳定。

6. 导缆滑轮系统：该元件由三个滑轮臂组成，这些滑轮臂以120°间隔排列并固定在灯杆顶部支撑架上。每个滑轮臂配备：

a. 特殊轴承，采用密封式终身润滑；

b. 用于轻型面板的专用自动锁定与释放卸载装置；

c. 滑轮采用高分子非金属绝缘材料制成，不会损伤电缆表面；

d. 一种限位装置，用于防止钢缆从导向滑轮中滑出。

7. 导向与制动系统：该系统在灯具元件正常升降过程中提供导向功能。当钢丝绳断裂时，它将作为制动装置启动，防止灯具元件坠落。导向系统采用弹簧式尼龙轮，确保灯具元件在移动过程中始终居中，避免倾斜导致与灯杆碰撞或损伤灯杆及灯具元件的防腐表面。制动系统由三组间隔120°布置的装置构成。三组刹车片将同时楔入灯杆实现制动。当悬挂缆绳重新张紧时，制动装置即刻释放，允许灯具元件恢复运动。当缆绳卸载时，制动装置保持锁定状态以提供保护。先进的液压制动技术可避免刚性冲击，提供更强的制动力，并确保运行平稳无噪音。

8. 防雷接地系统：防爆高杆灯配备专用接地装置，接地电阻不超过10Ω，满足电气防爆要求。

9. 所有机械传动部件均经过非电气防爆处理。

技术参数

灯杆高度	15	20	25	30	35	40
灯杆的节数	2	3	3	3	4	4
壁厚（mm）	6/8	6/8/10	6/8/10	6/8/10	6/8/10/12	6/8/10/12
X-φA	12-Φ40	12-ф 40	12-ф 50	12-ф 50	16-Φ 45	16-ф45
φB	800	800	1000	1000	1100	1100
φC	650	650	800	800	1000	1100
t	20	20	25	25	30	35
配套螺栓	12-M27	12-M30	12-M30	12-M30	16-M36	16-M36
